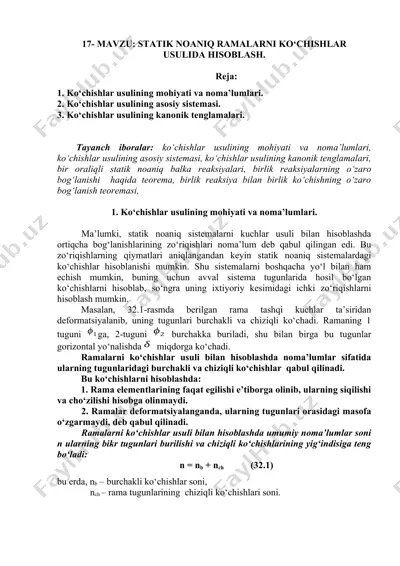

17- mavzu: statik noaniq ramalarni ko‘chishlar usulida hisoblash. reja: 1. ko‘chishlar usulining mohiyati va noma’lumlari. 2. ko‘chishlar usulining asosiy sistemasi. 3. ko‘chishlar usulining kanonik tenglamalari. tayanch iboralar: ko‘chishlar usulining mohiyati va noma’lumlari, ko‘chishlar usulining asosiy sistemasi, ko‘chishlar usulining kanonik tenglamalari, bir oraliqli statik noaniq balka reaksiyalari, birlik reaksiyalarning o‘zaro bog‘lanishi haqida teorema, birlik reaksiya bilan birlik ko‘chishning o‘zaro bog‘lanish teoremasi, 1. ko‘chishlar usulining mohiyati va noma’lumlari. ma’lumki, statik noaniq sistemalarni kuchlar usuli bilan hisoblashda ortiqcha bog‘lanishlarining zo‘riqishlari noma’lum deb qabul qilingan edi. bu zo‘riqishlarning qiymatlari aniqlangandan keyin statik noaniq sistemalardagi ko‘chishlar hisoblanishi mumkin. shu sistemalarni boshqacha yo‘l bilan ham echish mumkin, buning uchun avval sistema tugunlarida hosil bo‘lgan ko‘chishlarni hisoblab, so‘ngra uning ixtiyoriy kesimidagi ichki zo‘riqishlarni hisoblash mumkin. masalan, 32.1-rasmda berilgan rama tashqi kuchlar ta’siridan deformatsiyalanib, uning tugunlari burchakli va chiziqli ko‘chadi. ramaning 1 tuguni ga, 2-tuguni burchakka buriladi, shu bilan birga bu tugunlar gorizontal yo‘nalishda miqdorga ko‘chadi. ramalarni ko‘chishlar …

2 / 5

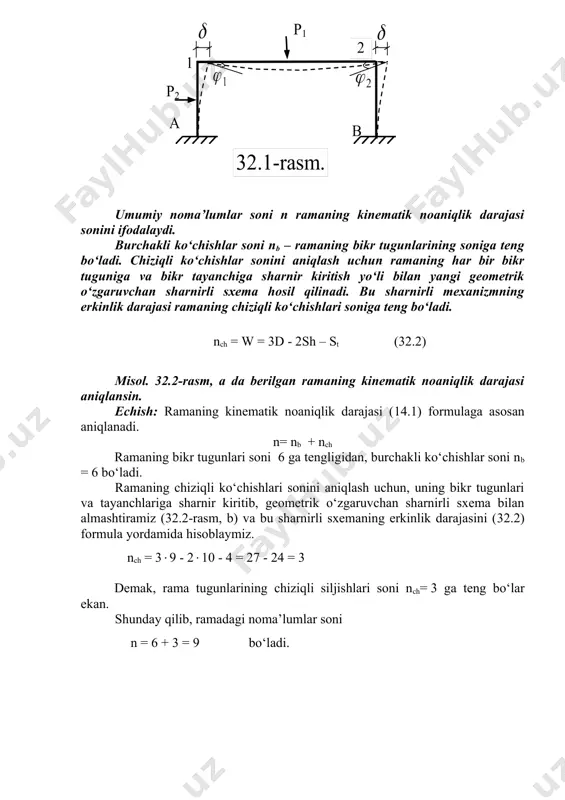

nematik noaniqlik darajasi sonini ifodalaydi. burchakli ko‘chishlar soni nb – ramaning bikr tugunlarining soniga teng bo‘ladi. chiziqli ko‘chishlar sonini aniqlash uchun ramaning har bir bikr tuguniga va bikr tayanchiga sharnir kiritish yo‘li bilan yangi geometrik o‘zgaruvchan sharnirli sxema hosil qilinadi. bu sharnirli mexanizmning erkinlik darajasi ramaning chiziqli ko‘chishlari soniga teng bo‘ladi. nch = w = 3d - 2sh – st (32.2) misol. 32.2-rasm, a da berilgan ramaning kinematik noaniqlik darajasi aniqlansin. echish: ramaning kinematik noaniqlik darajasi (14.1) formulaga asosan aniqlanadi. n= nb + nch ramaning bikr tugunlari soni 6 ga tengligidan, burchakli ko‘chishlar soni nb = 6 bo‘ladi. ramaning chiziqli ko‘chishlari sonini aniqlash uchun, uning bikr tugunlari va tayanchlariga sharnir kiritib, geometrik o‘zgaruvchan sharnirli sxema bilan almashtiramiz (32.2-rasm, b) va bu sharnirli sxemaning erkinlik darajasini (32.2) formula yordamida hisoblaymiz. nch = 39 - 210 - 4 = 27 - 24 = 3 demak, rama tugunlarining chiziqli siljishlari soni nch= 3 …

3 / 5

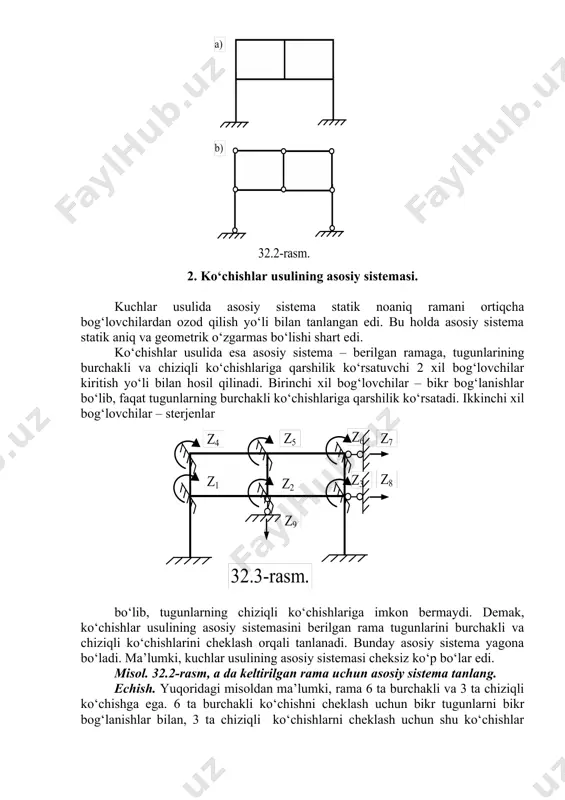

g asosiy sistemasi cheksiz ko‘p bo‘lar edi. misol. 32.2-rasm, a da keltirilgan rama uchun asosiy sistema tanlang. echish. yuqoridagi misoldan ma’lumki, rama 6 ta burchakli va 3 ta chiziqli ko‘chishga ega. 6 ta burchakli ko‘chishni cheklash uchun bikr tugunlarni bikr bog‘lanishlar bilan, 3 ta chiziqli ko‘chishlarni cheklash uchun shu ko‘chishlar yo‘nalishi bo‘yicha sterjenlar bilan mahkamlaymiz (32.3-rasm). hosil bo‘lgan sistema ko‘chishlar usulining asosiy sistemasi deyiladi. 3. ko‘chishlar usulining kanonik tenglamalari. tashqi kuchlar ta’sirida bo‘lgan statik noaniq rama tugunlarining chiziqli va burchakli ko‘chishlarini aniqlash uchun kanonik tenglamalar sistemasini tuzishga to‘g‘ri keladi. asosiy sistema tugunlariga kiritilgan har bir qo‘shimcha bog‘lanishda hosil bo‘lgan reaksiyalarning yig‘indisi ri nolga teng bo‘lishi kerak, chunki berilgan rama tugunlarida bu bog‘lanishlarning yo‘qligi va tugunning muvozanatda bo‘lishi shartidan reaktiv zo‘riqishlar nolga teng bo‘ladi, ya’ni r1= 0, r2= 0, ...., rn = 0 (32.3) bu shartni qanoatlantiruvchi tenglamalar ko‘chishlar usulining kanonik tenglamalari deyiladi. kanonik tenglamalar soni berilgan ramaning kinematik noaniqlik darajasiga …

4 / 5

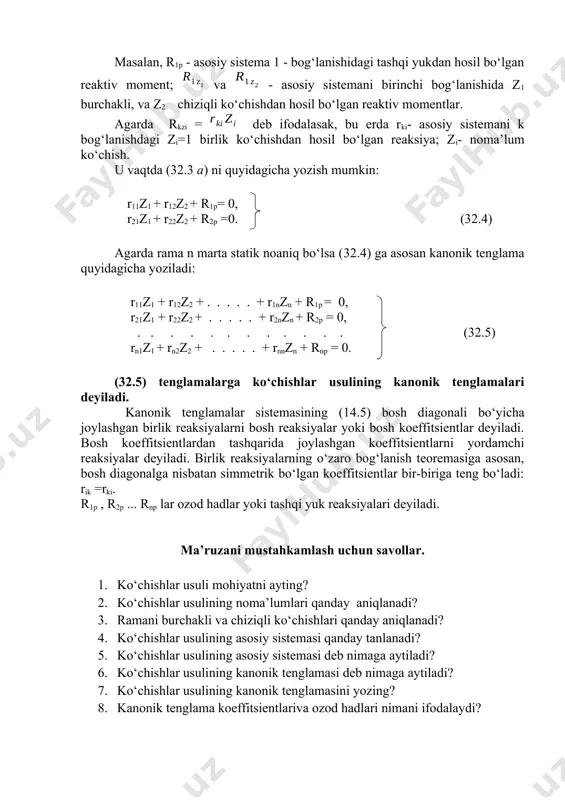

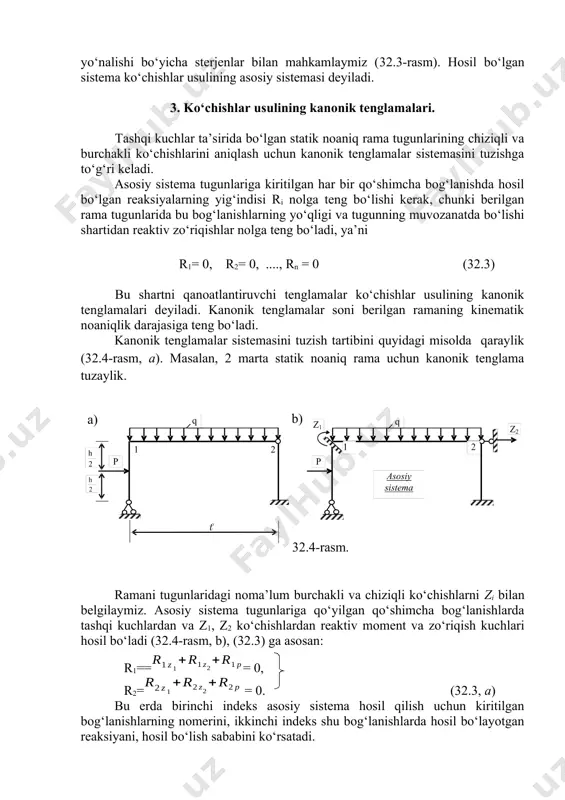

nchi bog‘lanishida z1 burchakli, va z2 chiziqli ko‘chishdan hosil bo‘lgan reaktiv momentlar. agarda rkzi = deb ifodalasak, bu erda rki- asosiy sistemani k bog‘lanishdagi zi=1 birlik ko‘chishdan hosil bo‘lgan reaksiya; zi- noma’lum ko‘chish. u vaqtda (32.3 a) ni quyidagicha yozish mumkin: r11z1 + r12z2 + r1p= 0, r21z1 + r22z2 + r2p =0. (32.4) agarda rama n marta statik noaniq bo‘lsa (32.4) ga asosan kanonik tenglama quyidagicha yoziladi: r11z1 + r12z2 + . . . . . + r1nzn + r1p = 0, r21z1 + r22z2 + . . . . . + r2nzn + r2p = 0, . . . . . . . . . . . . (32.5) rn1z1 + rn2z2 + . . . . . + rnnzn + rnp = 0. (32.5) tenglamalarga ko‘chishlar usulining kanonik tenglamalari deyiladi. kanonik tenglamalar sistemasining (14.5) bosh diagonali bo‘yicha joylashgan birlik reaksiyalarni bosh reaksiyalar yoki bosh koeffitsientlar deyiladi. bosh …

5 / 5

in image3.wmf   2  1  2 p 1 p 2 1 а в 32.1-rasm. d d 1 j 2 j p2 p1 � embed equation.3 �� embed equation.3 �� 2 1 а в � embed equation.3 �� embed equation.3 �� 32.1-rasm. _1015405276.unknown _1018879121.unknown _1018879149.unknown _1015405188.unknown b) а) 32.2-rasm. а) b) 32.2-rasm. z 3 z 6 32.3-rasm. z 1 z 4 z 5 z 2 z 9 z 7 z 8 32.3-rasm. z1 z4 z5 z2 z9 z6 z3 z7 z8 32 .4 - rasm. asosiy sistema q p 2 h 2 h q p z 2 z 1 l à) b ) 1 2 2 1 2 h 2 h z1 z2 p q � embed equation.3 �� embed equation.3 �� p q asosiy sistema 32.4-rasm. ( а) b) 1 2 2 1 _1041600715.unknown _1041600992.unknown p z z r r r 1 1 1 …
