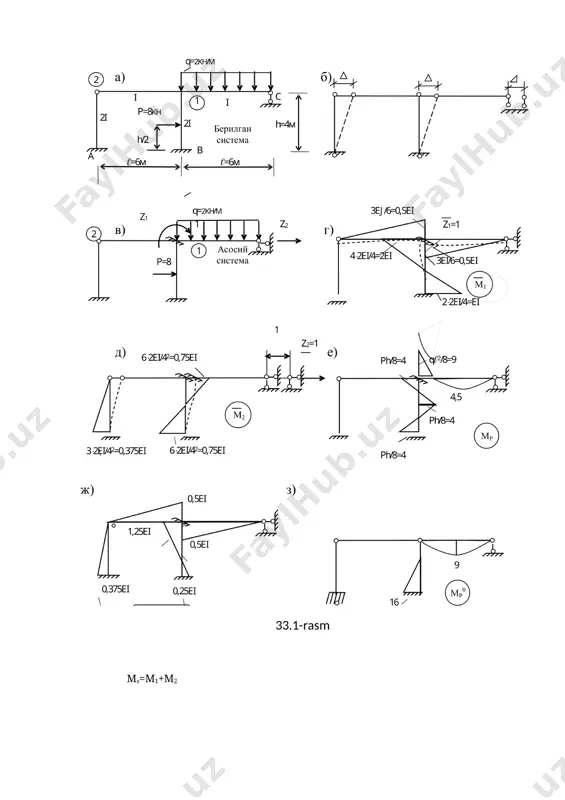

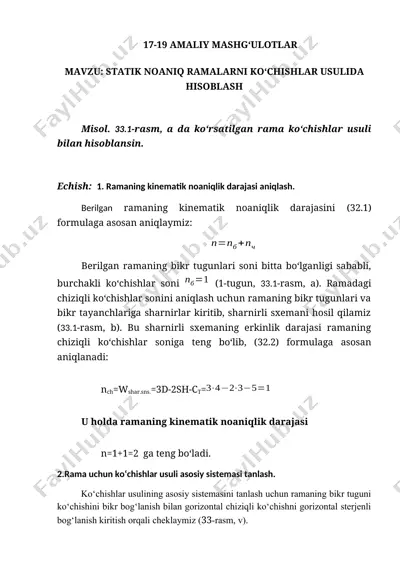

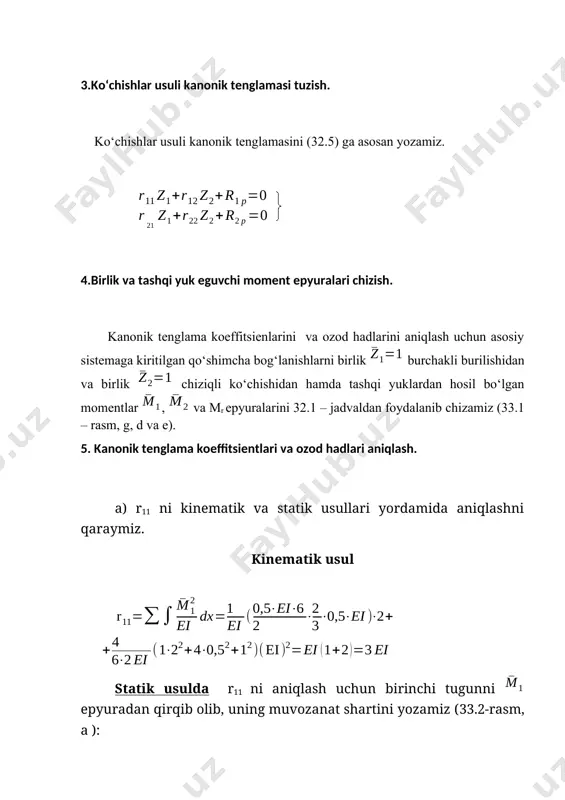

17-19 amaliy mashg‘ulotlar mavzu: statik noaniq ramalarni ko‘chishlar usulida hisoblash misol. 33.1-rasm, a da ko‘rsatilgan rama ko‘chishlar usuli bilan hisoblansin. echish: 1. ramaning kinematik noaniqlik darajasi aniqlash. berilgan ramaning kinematik noaniqlik darajasini (32.1) formulaga asosan aniqlaymiz: berilgan ramaning bikr tugunlari soni bitta bo‘lganligi sababli, burchakli ko‘chishlar soni (1-tugun, 33.1-rasm, a). ramadagi chiziqli ko‘chishlar sonini aniqlash uchun ramaning bikr tugunlari va bikr tayanchlariga sharnirlar kiritib, sharnirli sxemani hosil qilamiz (33.1-rasm, b). bu sharnirli sxemaning erkinlik darajasi ramaning chiziqli ko‘chishlar soniga teng bo‘lib, (32.2) formulaga asosan aniqlanadi: nch=wshar.sns.=3d-2sh-ct= u holda ramaning kinematik noaniqlik darajasi n=1+1=2 ga teng bo‘ladi. 2.rama uchun ko‘chishlar usuli asosiy sistemasi tanlash. ko‘chishlar usulining asosiy sistemasini tanlash uchun ramaning bikr tuguni ko‘chishini bikr bog‘lanish bilan gorizontal chiziqli ko‘chishni gorizontal sterjenli bog‘lanish kiritish orqali cheklaymiz (33-rasm, v). 3.ko‘chishlar usuli kanonik tenglamasi tuzish. ko‘chishlar usuli kanonik tenglamasini (32.5) ga asosan yozamiz. 4.birlik va tashqi yuk eguvchi moment epyuralari chizish. kanonik tenglama …

2 / 10

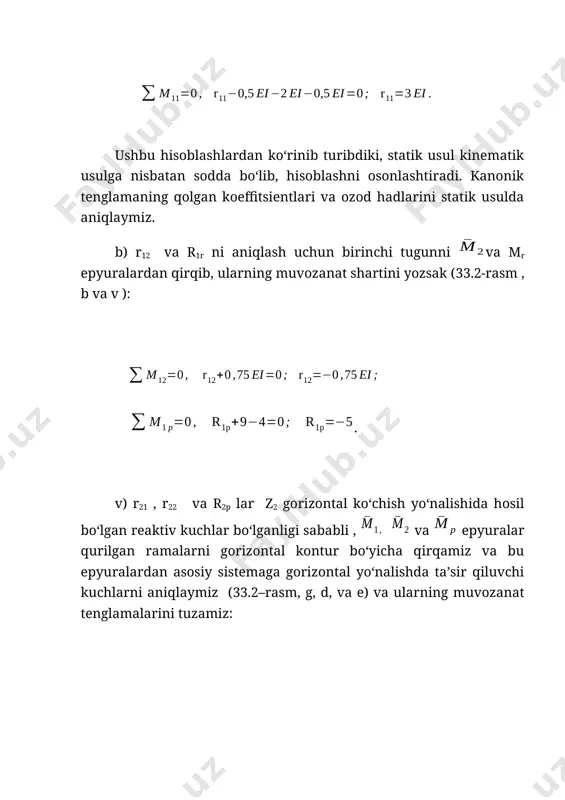

effitsientlari va ozod hadlarini statik usulda aniqlaymiz. b) r12 va r1r ni aniqlash uchun birinchi tugunni va mr epyuralardan qirqib, ularning muvozanat shartini yozsak (33.2-rasm , b va v ): . v) r21 , r22 va r2p lar z2 gorizontal ko‘chish yo‘nalishida hosil bo‘lgan reaktiv kuchlar bo‘lganligi sababli , va epyuralar qurilgan ramalarni gorizontal kontur bo‘yicha qirqamiz va bu epyuralardan asosiy sistemaga gorizontal yo‘nalishda ta’sir qiluvchi kuchlarni aniqlaymiz (33.2–rasm, g, d, va e) va ularning muvozanat tenglamalarini tuzamiz: 33.1-rasm ms=m1+m2 6. kanonik tenglama koeffitsientlari va ozod hadlari tekshirish. a) universal tekshirish. kanonik tenglama koeffitsientlarini tekshirish uchun, ( .2) formulaga asosan universal tekshirish o‘tkazamiz. buning uchun birlik epyuralarni yig‘indisi epyurani quramiz (33.2-rasm, j ). bu universal tekshirishning bajarilganligini tasdiqlaydi. demak, kanonik tenglama koeffitsientlari to‘g‘ri aniqlangan. b) ustun tekshirish. kanonik tenglama ozod hadlarining to‘g‘ri aniqlanganini bilish maqsadida ( .3) formulaga binoan ustun tekshirish o‘tkaziladi. buning uchun statik aniq ramaga tashqi yuklardan eguvchi …

3 / 10

. mx epyurani tekshirish uchun statik tekshirish o‘tkazamiz. buning uchun ramaning 1- tuguni muvozanatini tekshiramiz (23.3 – rasm, v ). 1 3,165 5,835 . 2,67 11.ko‘ndalang kuch qx epyurasi chizish. ko‘ndalang kuch epyurasini yakuniy eguvchi moment epyurasidan foydalanib, kuchlar usulidagilek bajariladi. 23.3-rasm, g da chizilgan. 12.bo‘ylama kuch nx epyurasi chizish. bo‘ylama kuch ko‘ndalang kuch epyurasidan foydalanib, kuchlar usulidagilek bajariladi. 28.3-rasm, d da chizilgan. 33.3-rasm 13.umumiy statik tekshirish o‘tkazish. ramaning to‘g‘ri hisoblanganini tekshirish maqsadida umumiy statik tekshirish o‘tkazamiz (23.3-rasm, e). bu erda xatolik %=. demak, rama to‘g‘ri hisoblangan. oleobject3.bin image4.wmf oleobject4.bin image5.wmf oleobject5.bin image6.wmf oleobject6.bin image7.wmf oleobject7.bin image8.wmf oleobject8.bin image9.wmf oleobject9.bin image10.wmf oleobject10.bin image11.wmf oleobject11.bin image12.wmf oleobject12.bin image13.wmf oleobject13.bin image14.wmf oleobject14.bin image15.wmf oleobject15.bin image16.wmf oleobject16.bin image17.wmf oleobject17.bin image18.wmf oleobject18.bin image19.wmf oleobject19.bin image20.emf oleobject20.bin image21.wmf oleobject21.bin image22.wmf oleobject22.bin image23.wmf image1.wmf oleobject23.bin image24.wmf oleobject24.bin image25.wmf oleobject25.bin image26.wmf oleobject26.bin image27.wmf oleobject27.bin image28.wmf oleobject1.bin oleobject28.bin oleobject29.bin image29.wmf oleobject30.bin image30.wmf oleobject31.bin oleobject32.bin image31.wmf oleobject33.bin image32.png image2.wmf …

4 / 10

, 0 12 12 12 ei ei м - = = + = å å - = = - + = 5 r ; 0 4 9 r , 0 1p 1p 1 р m 2 , 1 м м р м -4. 2 p - r ; 0 2 r , 0 . 469 , 0 4 30 r ; 0 4 6 4 24 r , 0 . 75 , 0 r ; 0 75 , 0 r , 0 2p 2p 22 22 21 21 3 3 3 = = = - + = = = = - - = - = = + = å å å p p х ei ei ei ei х ei ei х а) б) в) г) д ) е) ж ) з) 4,5 h=4 м l =6ì 1 q= 2kh/m p=8 z 1 2 z 2 q= 2kh/m с p=8 …

5 / 10

835 , 5 835 , 5 165 , 3 67 , 2 835 , 5 1 м . 013 , 0 013 , 52 52 11,659 - 6,994 - 6 5,03 - 3 6 2 2 8 6 0,53 - , 0 . 0 12,53 - 12,53 6 2 - 5,03 7,5 0,53 - , 0 . 0 8 - 8 6,25 - 1,75 - 8 , 0 - = - = = × × × + × + × = = = × + + = = = = å å å b m y х % 1 % 025 , 0 % 100 52 013 , 0 < = × 1 = б n
