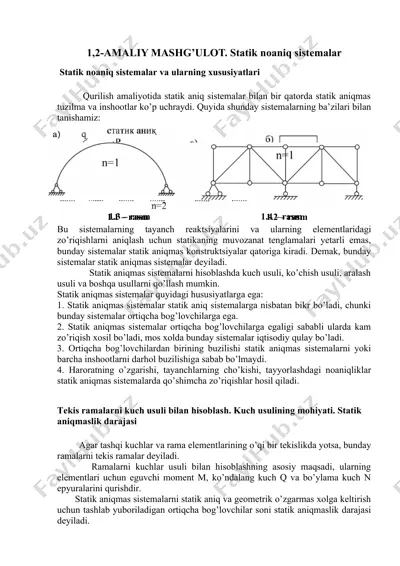

1,2-amaliy mashg’ulot. statik noaniq sistemalar statik noaniq sistemalar va ularning xususiyatlari 1.1 – rasm 1.2 – rasm qurilish amaliyotida statik aniq sistemalar bilan bir qatorda statik aniqmas tuzilma va inshootlar ko’p uchraydi. quyida shunday sistemalarning ba’zilari bilan tanishamiz: 1.3 – rasm 1.4 – rasm bu sistemalarning tayanch reaktsiyalarini va ularning elementlaridagi zo’riqishlarni aniqlash uchun statikaning muvozanat tenglamalari yetarli emas, bunday sistemalar statik aniqmas konstruktsiyalar qatoriga kiradi. demak, bunday sistemalar statik aniqmas sistemalar deyiladi. statik aniqmas sistemalarni hisoblashda kuch usuli, ko’chish usuli, aralash usuli va boshqa usullarni qo’llash mumkin. statik aniqmas sistemalar quyidagi hususiyatlarga ega: 1. statik aniqmas sistemalar statik aniq sistemalarga nisbatan bikr bo’ladi, chunki bunday sistemalar ortiqcha bog’lovchilarga ega. 2. statik aniqmas sistemalar ortiqcha bog’lovchilarga egaligi sababli ularda kam zo’riqish xosil bo’ladi, mos xolda bunday sistemalar iqtisodiy qulay bo’ladi. 3. ortiqcha bog’lovchilardan birining buzilishi statik aniqmas sistemalarni yoki barcha inshootlarni darhol buzilishiga sabab bo’lmaydi. 4. haroratning o’zgarishi, tayanchlarning cho’kishi, …

2 / 5

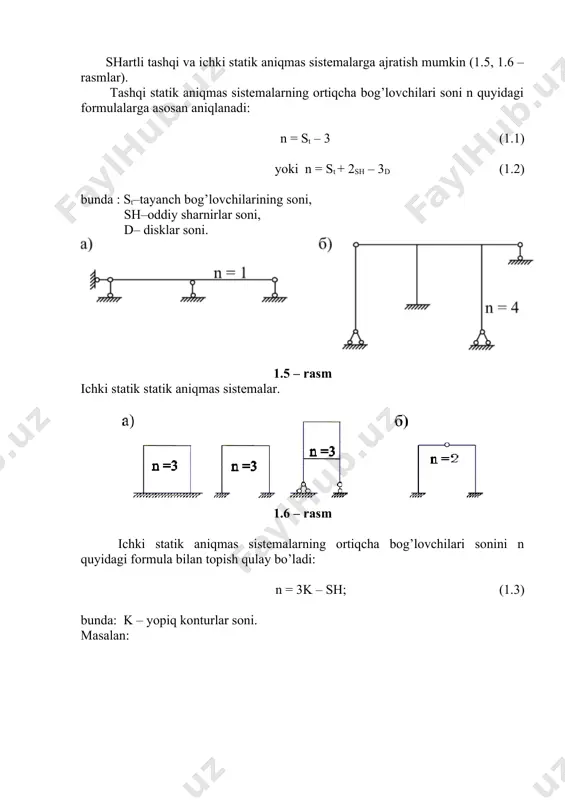

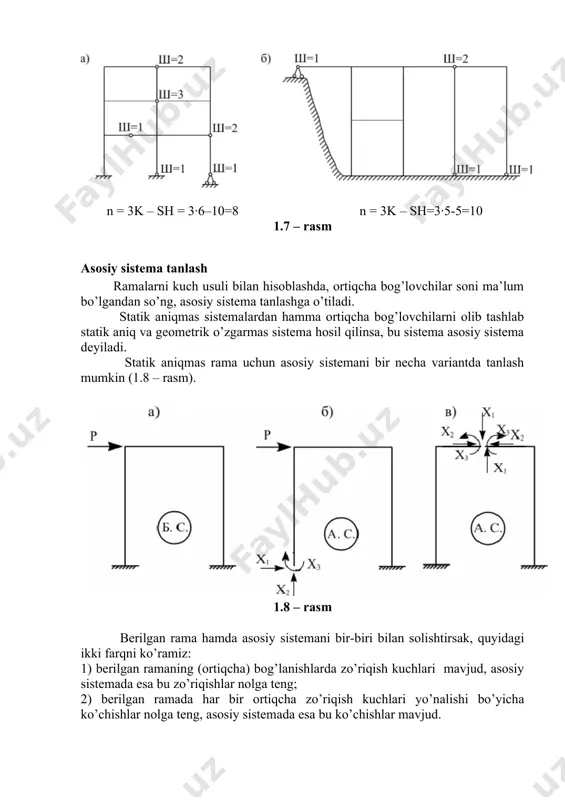

istemalarning ortiqcha bog’lovchilari soni n quyidagi formulalarga asosan aniqlanadi: n = st – 3 (1.1) yoki n = st + 2sh – 3d (1.2) bunda : st–tayanch bog’lovchilarining soni, sh–oddiy sharnirlar soni, d– disklar soni. 1.5 – rasm ichki statik statik aniqmas sistemalar. 1.6 – rasm ichki statik aniqmas sistemalarning ortiqcha bog’lovchilari sonini n quyidagi formula bilan topish qulay bo’ladi: n = 3k – sh; (1.3) bunda: k – yopiq konturlar soni. masalan: n = 3k – sh = 3∙6–10=8 n = 3k – sh=3∙5-5=10 1.7 – rasm asosiy sistema tanlash ramalarni kuch usuli bilan hisoblashda, ortiqcha bog’lovchilar soni ma’lum bo’lgandan so’ng, asosiy sistema tanlashga o’tiladi. statik aniqmas sistemalardan hamma ortiqcha bog’lovchilarni olib tashlab statik aniq va geometrik o’zgarmas sistema hosil qilinsa, bu sistema asosiy sistema deyiladi. statik aniqmas rama uchun asosiy sistemani bir necha variantda tanlash mumkin (1.8 – rasm). 1.8 – rasm berilgan rama hamda asosiy sistemani bir-biri …

3 / 5

idan aloxida topilgan ko’chishlarining yig’indisiga teng. u xolda (1.4) tenglamalarini quyidagicha yozish mumkin: (1.5) bunda birinchi indeks ko’chishning yo’nalishi, ikkinchi indeks esa ko’chishni hosil qiluvchi sabablarini ifodalaydi. bu tenglamalardagi x1, x2 va x3 zo’riqishlardan asosiy sistemada vujudga kelgan ko’chishlarni tegishli birlik ko’chishlar orqali ifodalaymiz: (1.6) (1.6) ifodaga asosan deformatsiya tenglamalari (1.5) ni quyidagi ko’rinishda yozamiz: (1.7) bu tenglamalar kuch usulining kanonik tenglamalari deyiladi. birlik ko’chishlar va lar mor formulasi yoki vereshchagin qoidasini tadbiq etib aniqlanadi, ya’ni: (1.8) ozod hadlar: ∆ip = i = 1,…n. (1.9) birlik ko’chishlar va ozod hadlar aniqlagandan so’ng, ularni tekshiriladi va (1.7) tenglamalaridan x1, x2 va x3 noma’lum zo’riqishlar hisoblanadi. tekshirish hisoblarini navbatdagi darsimizda ko’ramiz. uyda bajarish uchun misollar _1647630749.unknown _1647630752.unknown _1647630754.unknown _1647630755.unknown _1647630756.unknown _1647630753.unknown _1647630751.unknown _1647630747.unknown _1647630748.unknown _1647630746.unknown 0 , 0 , 0 ) , , , ( 3 ) , , , ( 2 ) , , , ( 1 3 2 1 3 …

4 / 5

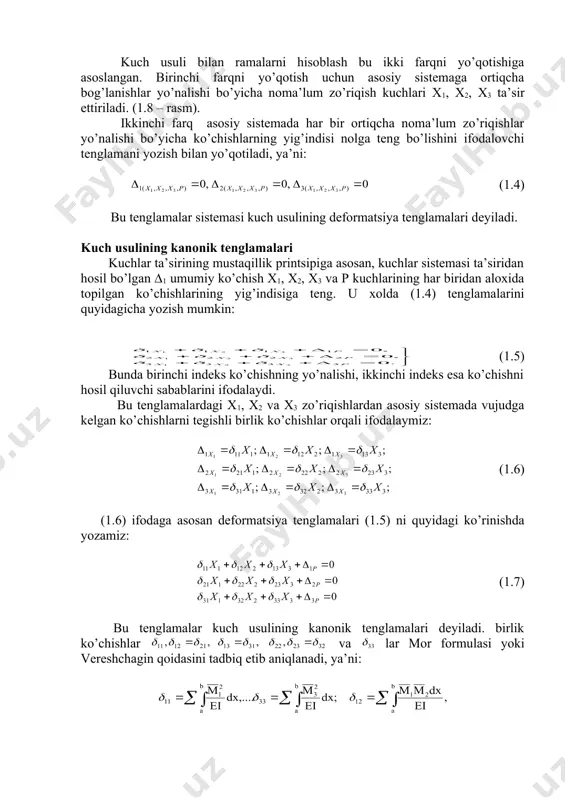

statik noaniq sistemalar va ularning xususiyatlari - Page 4

5 / 5

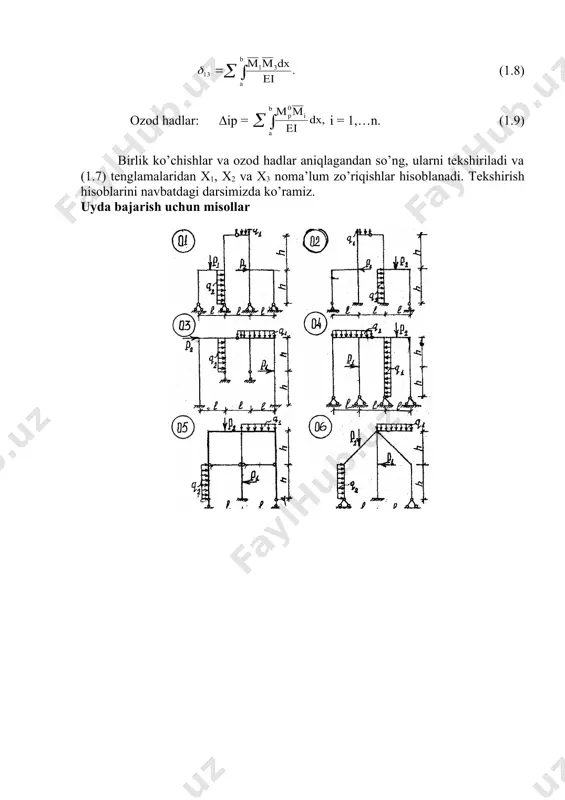

statik noaniq sistemalar va ularning xususiyatlari - Page 5
