balkalarning mustahkamligini bosh kuchlanishlar bo‘yicha tekshirish.

PPTX 13 sahifa 405,0 KB Bepul yuklash

13 sahifa

FaylHub.uz

Telegram orqali yuklab olish

Hajm 405,0 KB

Fayl turi PPTX

Sahifalar 13

Yangilangan Dek 2025

Sahifa ko'rinishi (5 sahifa)

Pastga aylantiring 👇

1 / 13

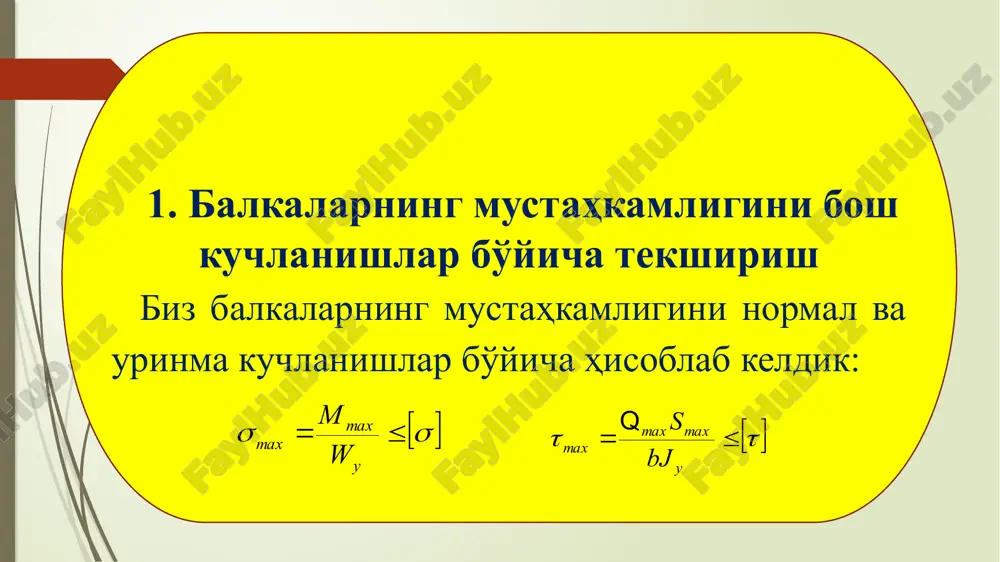

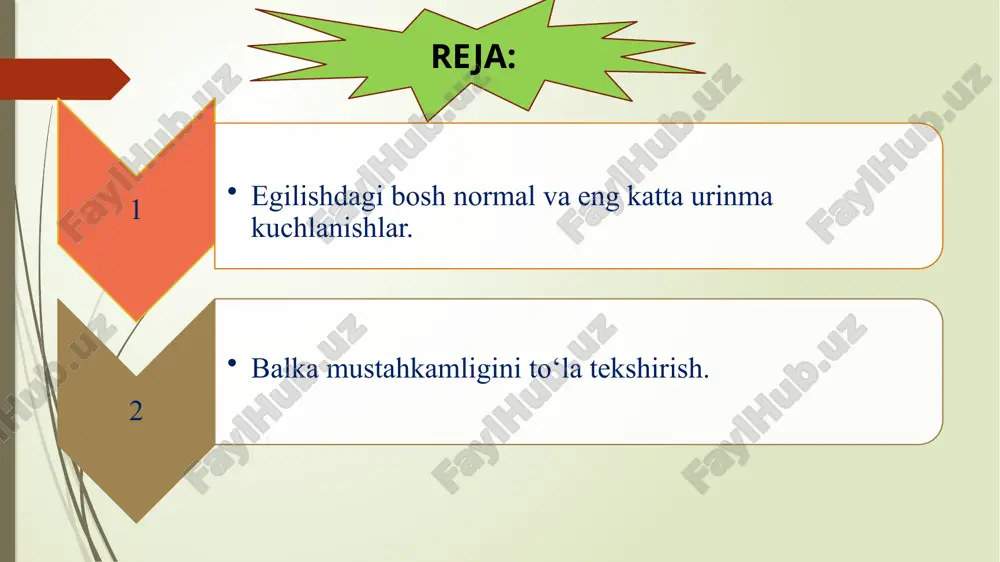

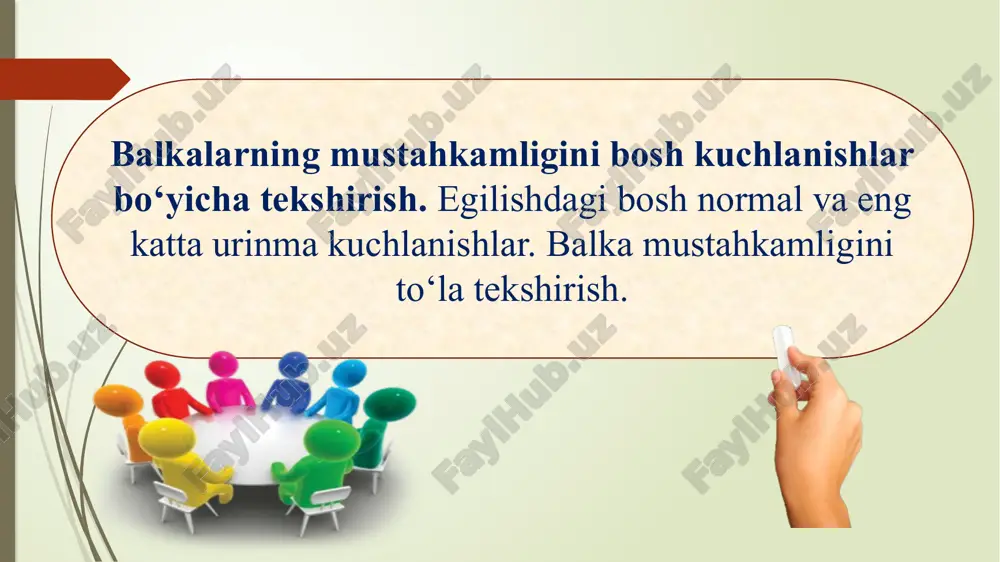

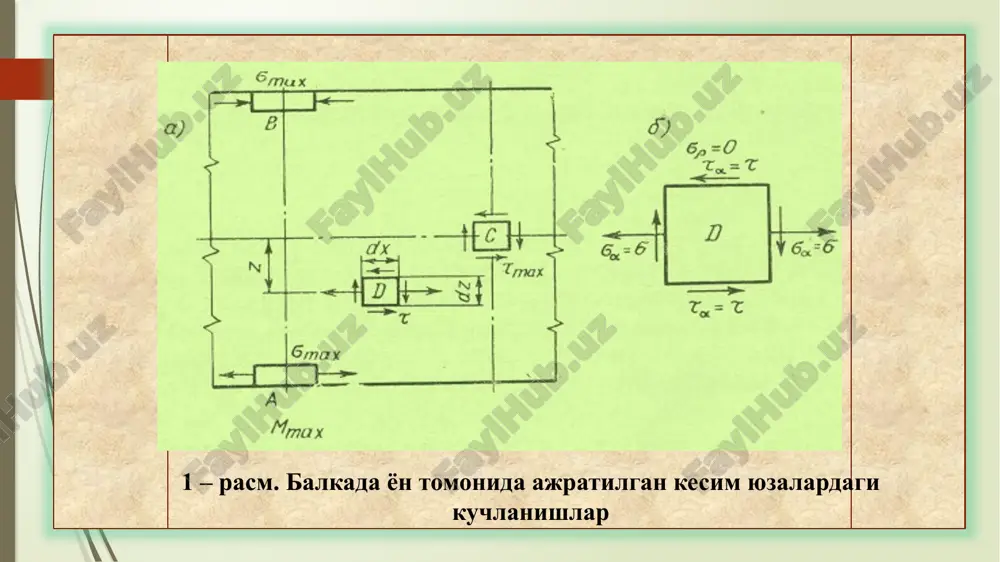

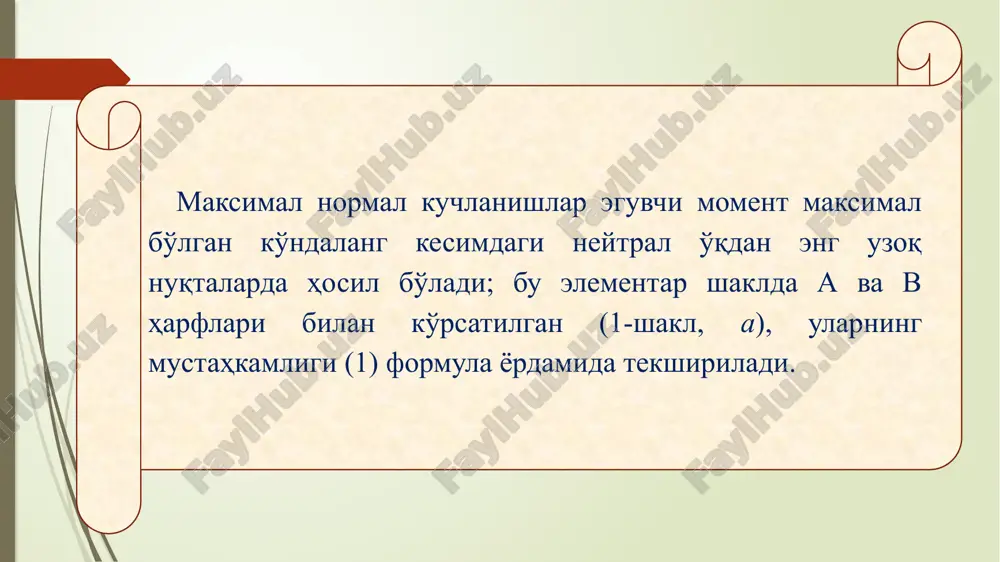

toshkent arxitektura qurilish instituti “qurilish mexanikasi va inshootlar zilzilabardoshligi” kafedrasi “materiallar qarshiligi” fani 1-amaliy mashg'uloti mavzu: ichki kuchlarni aniqlash. kesish usuli. balkalarning mustahkamligini bosh kuchlanishlar bo‘yicha tekshirish. egilishdagi bosh normal va eng katta urinma kuchlanishlar. balka mustahkamligini to‘la tekshirish. reja: 1 egilishdagi bosh normal va eng katta urinma kuchlanishlar. 2 balka mustahkamligini to‘la tekshirish. 1. balkalarning mustahkamligini bosh kuchlanishlar bo'yicha tekshirish biz balkalarning mustahkamligini normal va urinma kuchlanishlar bo'yicha hisoblab keldik: maksimal normal kuchlanishlar eguvchi moment maksimal bo'lgan ko'ndalang kesimdagi neytral o'qdan eng uzoq nuqtalarda hosil bo'ladi; bu elementar shaklda a va v harflari bilan ko'rsatilgan (1-shakl, a), ularning mustahkamligi (1) formula yordamida tekshiriladi. 1 – rasm. balkada yon tomonida ajratilgan kesim yuzalardagi kuchlanishlar maksimal urinma kuchlanishlar kesuvchi kuch maksimum bo'lgan ko'ndalang kesimlarning neytral o'qidagi nuqtada vujudga keladi va bu nuqtadagi s element sof siljish holatida bo'ladi. bu elementning mustahkamligi (2) formula yordamida tekshiriladi. 1-shakl, a da mustahkamligi tekshirilayotgan balka …

2 / 13

m, u xavfliroq holatda bo'lishi mumkin, chunki bu element ikki xil kuchlanish, ya'ni normal va urinma kuchlanishlar ta'siridadir(1-shakl, a, b). bu kuchlanishlarning qiymatlari (3) va (4) formulalar asosida topiladi: bu formulalardagi mx bilan qx tekshirilayotgan element joylashgan ko'ndalang kesimdagi eguvchi moment va kesuvchi kuchdir. biz tekshirayotgan d element tekis kuchlanish holatida bo'ladi. hozir tekshirilayotgan konkret hol uchun umumiy nazariyani tatbiq qilamiz. bu holda (1, b-shakl, b) bo'ladi, chunki balkaning neytral qatlamiga parallel qatlamlar bir-birini bosmaydi deb faraz qilinadi. bundan ekanligi kelib chiqadi. balkaning mustahkamlik shartini tuzish uchun ajratilgan elementning bosh kuchlanishlari bilan bosh yuzalarini topish kerak. biz tekis kuchlanish holatida bo'lgan elementlarning bosh kuchlanishlarini va bosh yuzalarini topishning umumiy formulalariga yuqorida hosil bo'lgan qiymatlarni qo'yib, bosh normal kuchlanishlar uchun quyidagi ifodalarni hosil qilamiz: bosh yuzalarni topish uchun mana bunday formula hosil bo'ladi: (5) formuladan balkaning bosh yuzalarida hosil bo'ladigan bosh normal kuchlanishlarning qiymatlari, (6) formuladan ularning yo'nalishlari aniqlanadi. bosh yuzalar …

3 / 13

normal kuchlanish - eguvchi momentga va urinma kuchlanish - kesuvchi kuchga bog'liqdir. binobarin balka, uzunasi bo'yicha m bilan q ning miqdorlari birgalikda o'zining eng katta yoki unga yaqinroq qiymatlariga erishgan ko'ndalang kesimlarni izlash kerak. 2. balka mustahkamligini to'la tekshirish. balkalarning mustahkamligi bosh kuchlanishlar bo'yicha quyidagi ikki shart bajarilgan taqdirdagina tekshiriladi: 1. balkaning biror kesimida eguvchi moment bilan kesuvchi kuch birgalikda o'zining eng katta yoki unga yaqinroq qiymatiga ega bo'lishi kerak. 2. balka kesimining eni uning ustki va pastki chetiga yaqin erda masalan, qo'shtavr kabi kesimlardagidek to'satdan o'zgarishi kerak. balkadagi bosh kuchlanishlar (5) formula asosida topilgandan keyin, uning mustahkamlik sharti mustahkamlik nazariyalaridan biri yordamida tekshiriladi, masalan iii nazariyaga ko'ra: yoki bundan quyidagi kelib chiqadi: (8) iv nazariyaga ko'ra: (9) bo'ladi. bu formuladagi σ va τ ning qiymatlari (3) va (4) formulalardan topiladi. image1.jpeg image2.png image3.png image4.wmf image5.wmf oleobject1.bin oleobject2.bin image6.jpeg image7.png image8.wmf image9.wmf oleobject3.bin oleobject4.bin image10.wmf image11.wmf image12.wmf oleobject5.bin oleobject6.bin oleobject7.bin …

4 / 13

balkalarning mustahkamligini bosh kuchlanishlar bo‘yicha tekshirish. - Page 4

5 / 13

balkalarning mustahkamligini bosh kuchlanishlar bo‘yicha tekshirish. - Page 5
