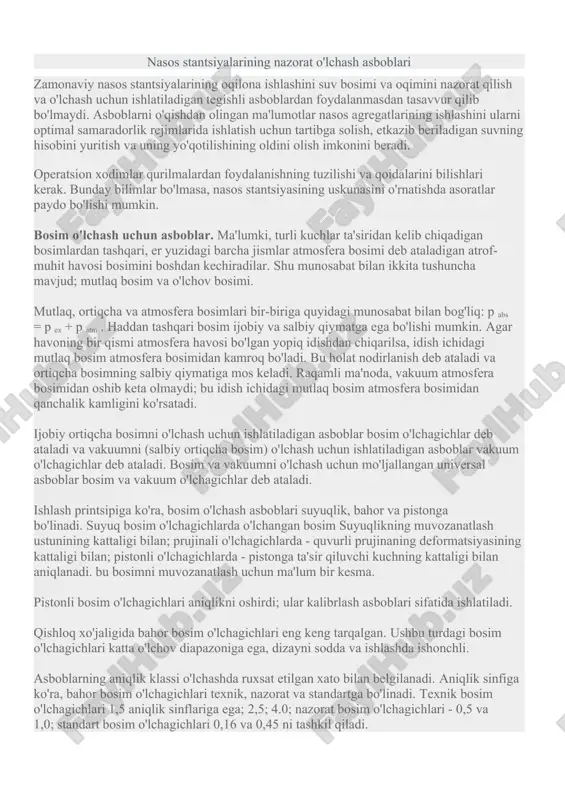

nasos stantsiyalarining nazorat o'lchash asboblari zamonaviy nasos stantsiyalarining oqilona ishlashini suv bosimi va oqimini nazorat qilish va o'lchash uchun ishlatiladigan tegishli asboblardan foydalanmasdan tasavvur qilib bo'lmaydi. asboblarni o'qishdan olingan ma'lumotlar nasos agregatlarining ishlashini ularni optimal samaradorlik rejimlarida ishlatish uchun tartibga solish, etkazib beriladigan suvning hisobini yuritish va uning yo'qotilishining oldini olish imkonini beradi. operatsion xodimlar qurilmalardan foydalanishning tuzilishi va qoidalarini bilishlari kerak. bunday bilimlar bo'lmasa, nasos stantsiyasining uskunasini o'rnatishda asoratlar paydo bo'lishi mumkin. bosim o'lchash uchun asboblar. ma'lumki, turli kuchlar ta'siridan kelib chiqadigan bosimlardan tashqari, er yuzidagi barcha jismlar atmosfera bosimi deb ataladigan atrof-muhit havosi bosimini boshdan kechiradilar. shu munosabat bilan ikkita tushuncha mavjud; mutlaq bosim va o'lchov bosimi. mutlaq, ortiqcha va atmosfera bosimlari bir-biriga quyidagi munosabat bilan bog'liq: p abs = p ex + p atm . haddan tashqari bosim ijobiy va salbiy qiymatga ega bo'lishi mumkin. agar havoning bir qismi atmosfera havosi bo'lgan yopiq idishdan chiqarilsa, idish ichidagi …

2 / 6

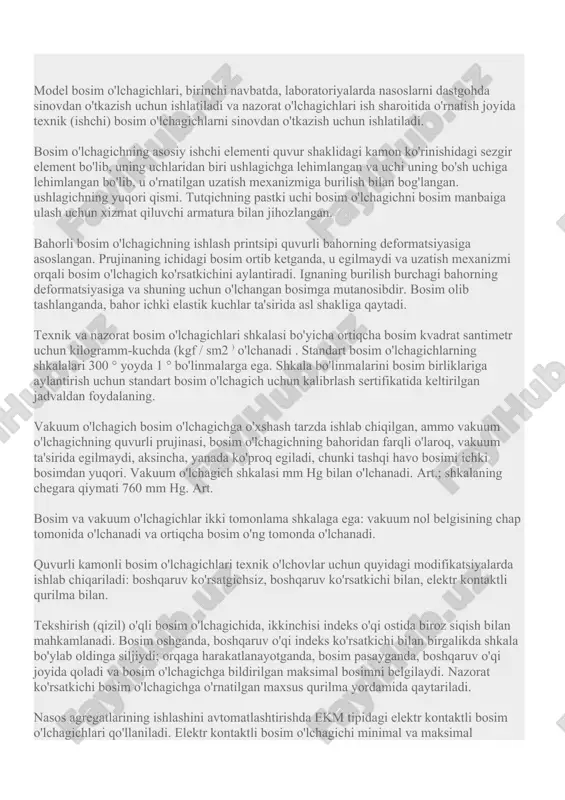

unining kattaligi bilan; prujinali o'lchagichlarda - quvurli prujinaning deformatsiyasining kattaligi bilan; pistonli o'lchagichlarda - pistonga ta'sir qiluvchi kuchning kattaligi bilan aniqlanadi. bu bosimni muvozanatlash uchun ma'lum bir kesma. pistonli bosim o'lchagichlari aniqlikni oshirdi; ular kalibrlash asboblari sifatida ishlatiladi. qishloq xo'jaligida bahor bosim o'lchagichlari eng keng tarqalgan. ushbu turdagi bosim o'lchagichlari katta o'lchov diapazoniga ega, dizayni sodda va ishlashda ishonchli. asboblarning aniqlik klassi o'lchashda ruxsat etilgan xato bilan belgilanadi. aniqlik sinfiga ko'ra, bahor bosim o'lchagichlari texnik, nazorat va standartga bo'linadi. texnik bosim o'lchagichlari 1,5 aniqlik sinflariga ega; 2,5; 4.0; nazorat bosim o'lchagichlari - 0,5 va 1,0; standart bosim o'lchagichlari 0,16 va 0,45 ni tashkil qiladi. model bosim o'lchagichlari, birinchi navbatda, laboratoriyalarda nasoslarni dastgohda sinovdan o'tkazish uchun ishlatiladi va nazorat o'lchagichlari ish sharoitida o'rnatish joyida texnik (ishchi) bosim o'lchagichlarni sinovdan o'tkazish uchun ishlatiladi. bosim o'lchagichning asosiy ishchi elementi quvur shaklidagi kamon ko'rinishidagi sezgir element bo'lib, uning uchlaridan biri ushlagichga lehimlangan va uchi …

3 / 6

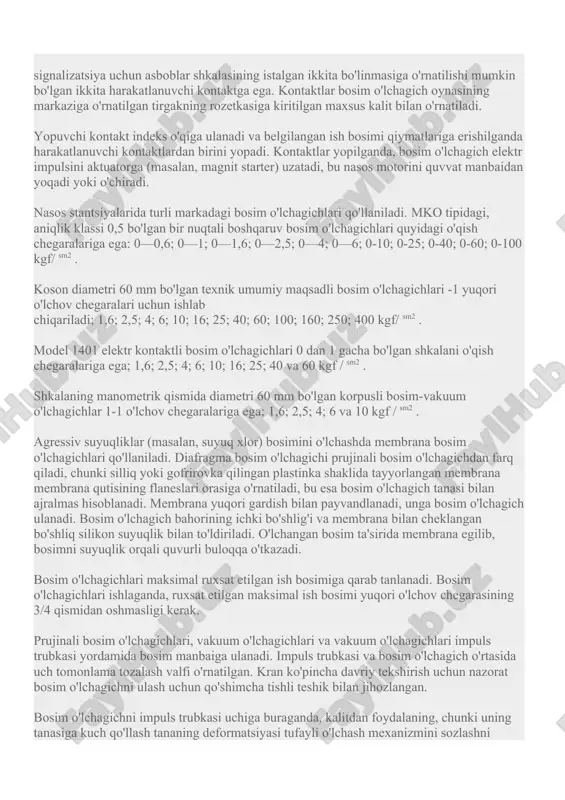

rat santimetr uchun kilogramm-kuchda (kgf / sm2 ) o'lchanadi . standart bosim o'lchagichlarning shkalalari 300 ° yoyda 1 ° bo'linmalarga ega. shkala bo'linmalarini bosim birliklariga aylantirish uchun standart bosim o'lchagich uchun kalibrlash sertifikatida keltirilgan jadvaldan foydalaning. vakuum o'lchagich bosim o'lchagichga o'xshash tarzda ishlab chiqilgan, ammo vakuum o'lchagichning quvurli prujinasi, bosim o'lchagichning bahoridan farqli o'laroq, vakuum ta'sirida egilmaydi, aksincha, yanada ko'proq egiladi, chunki tashqi havo bosimi ichki bosimdan yuqori. vakuum o'lchagich shkalasi mm hg bilan o'lchanadi. art.; shkalaning chegara qiymati 760 mm hg. art. bosim va vakuum o'lchagichlar ikki tomonlama shkalaga ega: vakuum nol belgisining chap tomonida o'lchanadi va ortiqcha bosim o'ng tomonda o'lchanadi. quvurli kamonli bosim o'lchagichlari texnik o'lchovlar uchun quyidagi modifikatsiyalarda ishlab chiqariladi: boshqaruv ko'rsatgichsiz, boshqaruv ko'rsatkichi bilan, elektr kontaktli qurilma bilan. tekshirish (qizil) o'qli bosim o'lchagichida, ikkinchisi indeks o'qi ostida biroz siqish bilan mahkamlanadi. bosim oshganda, boshqaruv o'qi indeks ko'rsatkichi bilan birgalikda shkala bo'ylab oldinga siljiydi; orqaga harakatlanayotganda, …

4 / 6

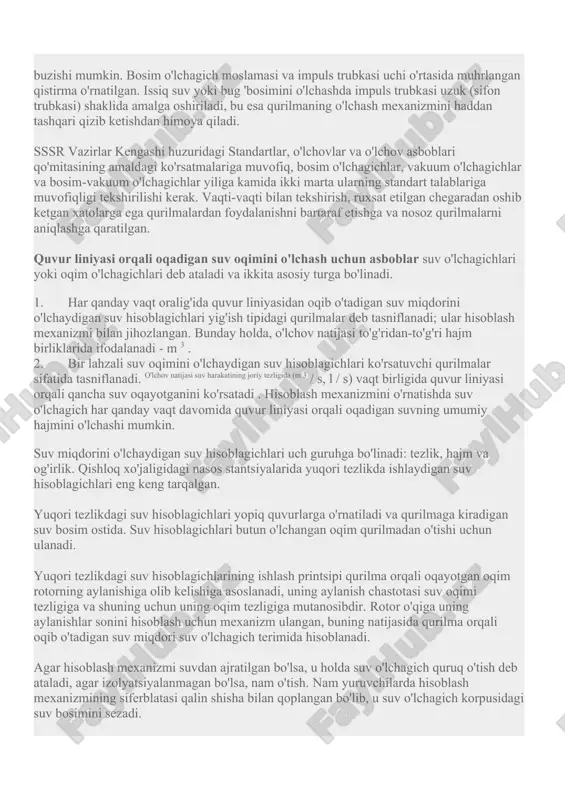

ntaktlardan birini yopadi. kontaktlar yopilganda, bosim o'lchagich elektr impulsini aktuatorga (masalan, magnit starter) uzatadi, bu nasos motorini quvvat manbaidan yoqadi yoki o'chiradi. nasos stantsiyalarida turli markadagi bosim o'lchagichlari qo'llaniladi. mko tipidagi, aniqlik klassi 0,5 bo'lgan bir nuqtali boshqaruv bosim o'lchagichlari quyidagi o'qish chegaralariga ega: 0—0,6; 0—1; 0—1,6; 0—2,5; 0—4; 0—6; 0-10; 0-25; 0-40; 0-60; 0-100 kgf/ sm2 . koson diametri 60 mm bo'lgan texnik umumiy maqsadli bosim o'lchagichlari -1 yuqori o'lchov chegaralari uchun ishlab chiqariladi; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400 kgf/ sm2 . model 1401 elektr kontaktli bosim o'lchagichlari 0 dan 1 gacha bo'lgan shkalani o'qish chegaralariga ega; 1,6; 2,5; 4; 6; 10; 16; 25; 40 va 60 kgf / sm2 . shkalaning manometrik qismida diametri 60 mm bo'lgan korpusli bosim-vakuum o'lchagichlar 1-1 o'lchov chegaralariga ega; 1,6; 2,5; 4; 6 va 10 kgf / sm2 . agressiv suyuqliklar (masalan, suyuq xlor) bosimini …

5 / 6

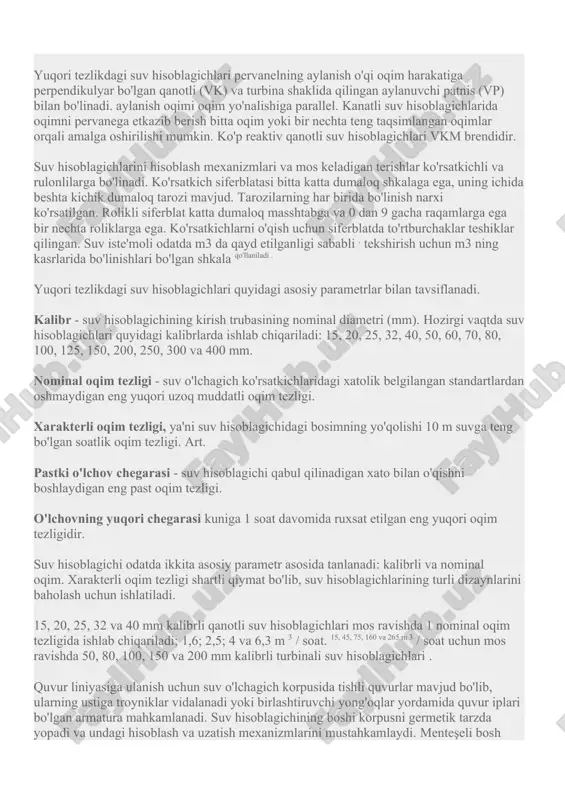

h tomonlama tozalash valfi o'rnatilgan. kran ko'pincha davriy tekshirish uchun nazorat bosim o'lchagichni ulash uchun qo'shimcha tishli teshik bilan jihozlangan. bosim o'lchagichni impuls trubkasi uchiga buraganda, kalitdan foydalaning, chunki uning tanasiga kuch qo'llash tananing deformatsiyasi tufayli o'lchash mexanizmini sozlashni buzishi mumkin. bosim o'lchagich moslamasi va impuls trubkasi uchi o'rtasida muhrlangan qistirma o'rnatilgan. issiq suv yoki bug 'bosimini o'lchashda impuls trubkasi uzuk (sifon trubkasi) shaklida amalga oshiriladi, bu esa qurilmaning o'lchash mexanizmini haddan tashqari qizib ketishdan himoya qiladi. sssr vazirlar kengashi huzuridagi standartlar, o'lchovlar va o'lchov asboblari qo'mitasining amaldagi ko'rsatmalariga muvofiq, bosim o'lchagichlar, vakuum o'lchagichlar va bosim-vakuum o'lchagichlar yiliga kamida ikki marta ularning standart talablariga muvofiqligi tekshirilishi kerak. vaqti-vaqti bilan tekshirish, ruxsat etilgan chegaradan oshib ketgan xatolarga ega qurilmalardan foydalanishni bartaraf etishga va nosoz qurilmalarni aniqlashga qaratilgan. quvur liniyasi orqali oqadigan suv oqimini o'lchash uchun asboblar suv o'lchagichlari yoki oqim o'lchagichlari deb ataladi va ikkita asosiy turga bo'linadi. 1. har qanday …
