1 / 7

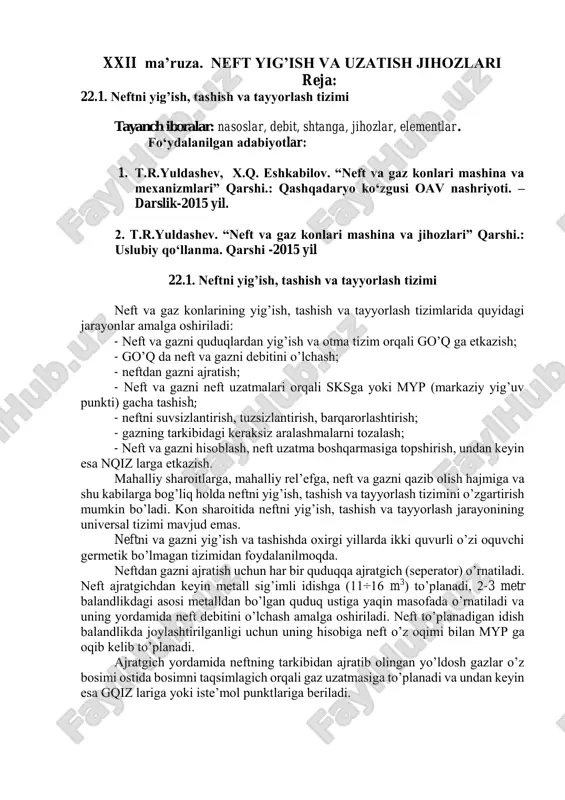

xxii ma’ruza. neft yig’ish va uzatish jihozlari reja: 22.1. neftni yig’ish, tashish va tayyorlash tizimi tayanch iboralar: nasoslar, debit, shtanga, jihozlar, elementlar. fo‘ydalanilgan adabiyotlar: 1. t.r.yuldashev, x.q. eshkabilov. “neft va gaz konlari mashina va mexanizmlari” qarshi.: qashqadaryo ko‘zgusi oav nashriyoti. – darslik-2015 yil. 2. t.r.yuldashev. “neft va gaz konlari mashina va jihozlari” qarshi.: uslubiy qo‘llanma. qarshi -2015 yil 22.1. neftni yig’ish, tashish va tayyorlash tizimi neft va gaz konlarining yig’ish, tashish va tayyorlash tizimlarida quyidagi jarayonlar amalga oshiriladi: - neft va gazni quduqlardan yig’ish va otma tizim orqali go’q ga etkazish; - go’q da neft va gazni debitini o’lchash; - neftdan gazni ajratish; - neft va gazni neft uzatmalari orqali sksga yoki myp (markaziy yig’uv punkti) gacha tashish; - neftni suvsizlantirish, tuzsizlantirish, barqarorlashtirish; - gazning tarkibidagi keraksiz aralashmalarni tozalash; - neft va gazni hisoblash, neft uzatma boshqarmasiga topshirish, undan keyin esa nqiz larga etkazish. mahalliy sharoitlarga, mahalliy rel’efga, neft va …

2 / 7

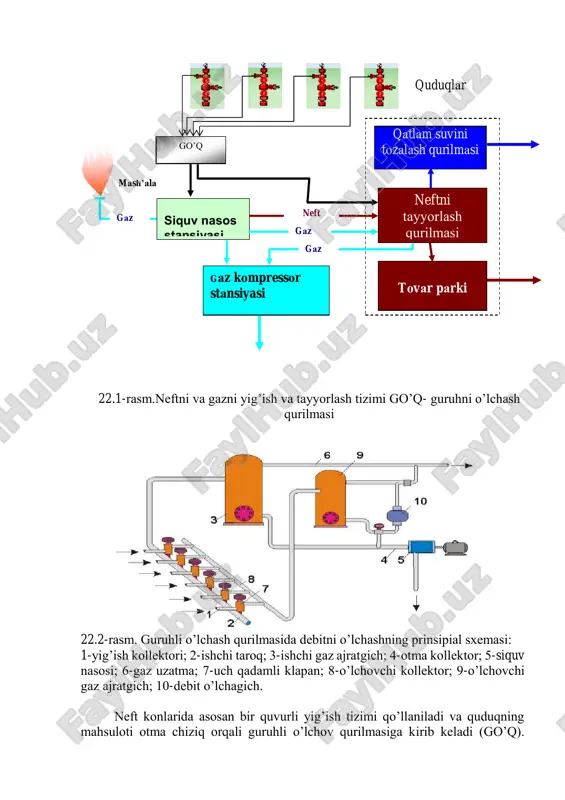

qsimlagich orqali gaz uzatmasiga to’planadi va undan keyin esa gqiz lariga yoki iste’mol punktlariga beriladi. 22.1-rasm.neftni va gazni yig’ish va tayyorlash tizimi go’q- guruhni o’lchash qurilmasi 22.2-rasm. guruhli o’lchash qurilmasida debitni o’lchashning prinsipial sxemasi: 1-yig’ish kollektori; 2-ishchi taroq; 3-ishchi gaz ajratgich; 4-otma kollektor; 5-siquv nasosi; 6-gaz uzatma; 7-uch qadamli klapan; 8-o’lchovchi kollektor; 9-o’lchovchi gaz ajratgich; 10-debit o’lchagich. neft konlarida asosan bir quvurli yig’ish tizimi qo’llaniladi va quduqning mahsuloti otma chiziq orqali guruhli o’lchov qurilmasiga kirib keladi (go’q). go’q siquv nasos stansiyasi gaz kompressor stansiyasi qatlam suvini tozalash qurilmasi neftni tayyorlash qurilmasi tovar parki mash’ala gaz gaz gaz neft quduqlar go’qda alohida quduqning debiti o’lchanadi, keyin esa neft gazga to’yingan holatda quvur uzatma orqali (nefti ajratilmagan) markaziy yig’uv punktiga (myp) yo’naltiriladi. bir quvurli tizim bilan ikki quvurli tizim ham qo’llaniladi hamda go’qsidan keyin neft siquv nasos stansiyasiga (sns) kirib keladi va bu erda neft birinchi bosqichdagi ajratish (neftning tarkibidan asosiy gaz …

3 / 7

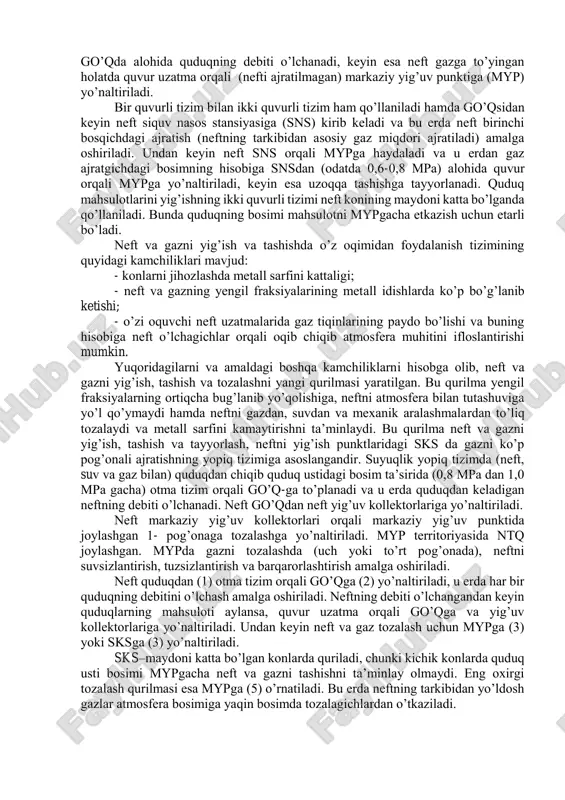

in. yuqoridagilarni va amaldagi boshqa kamchiliklarni hisobga olib, neft va gazni yig’ish, tashish va tozalashni yangi qurilmasi yaratilgan. bu qurilma yengil fraksiyalarning ortiqcha bug’lanib yo’qolishiga, neftni atmosfera bilan tutashuviga yo’l qo’ymaydi hamda neftni gazdan, suvdan va mexanik aralashmalardan to’liq tozalaydi va metall sarfini kamaytirishni ta’minlaydi. bu qurilma neft va gazni yig’ish, tashish va tayyorlash, neftni yig’ish punktlaridagi sks da gazni ko’p pog’onali ajratishning yopiq tizimiga asoslangandir. suyuqlik yopiq tizimda (neft, suv va gaz bilan) quduqdan chiqib quduq ustidagi bosim ta’sirida (0,8 mpa dan 1,0 mpa gacha) otma tizim orqali go’q-ga to’planadi va u erda quduqdan keladigan neftning debiti o’lchanadi. neft go’qdan neft yig’uv kollektorlariga yo’naltiriladi. neft markaziy yig’uv kollektorlari orqali markaziy yig’uv punktida joylashgan 1- pog’onaga tozalashga yo’naltiriladi. myp territoriyasida ntq joylashgan. mypda gazni tozalashda (uch yoki to’rt pog’onada), neftni suvsizlantirish, tuzsizlantirish va barqarorlashtirish amalga oshiriladi. neft quduqdan (1) otma tizim orqali go’qga (2) yo’naltiriladi, u erda har bir quduqning …

4 / 7

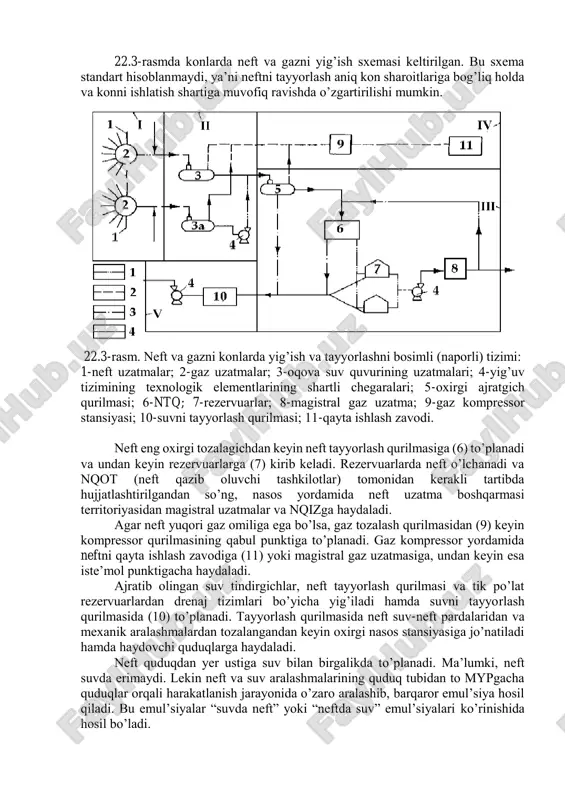

’ish va tayyorlashni bosimli (naporli) tizimi: 1-neft uzatmalar; 2-gaz uzatmalar; 3-oqova suv quvurining uzatmalari; 4-yig’uv tizimining texnologik elementlarining shartli chegaralari; 5-oxirgi ajratgich qurilmasi; 6-ntq; 7-rezervuarlar; 8-magistral gaz uzatma; 9-gaz kompressor stansiyasi; 10-suvni tayyorlash qurilmasi; 11-qayta ishlash zavodi. neft eng oxirgi tozalagichdan keyin neft tayyorlash qurilmasiga (6) to’planadi va undan keyin rezervuarlarga (7) kirib keladi. rezervuarlarda neft o’lchanadi va nqot (neft qazib oluvchi tashkilotlar) tomonidan kerakli tartibda hujjatlashtirilgandan so’ng, nasos yordamida neft uzatma boshqarmasi territoriyasidan magistral uzatmalar va nqizga haydaladi. agar neft yuqori gaz omiliga ega bo’lsa, gaz tozalash qurilmasidan (9) keyin kompressor qurilmasining qabul punktiga to’planadi. gaz kompressor yordamida neftni qayta ishlash zavodiga (11) yoki magistral gaz uzatmasiga, undan keyin esa iste’mol punktigacha haydaladi. ajratib olingan suv tindirgichlar, neft tayyorlash qurilmasi va tik po’lat rezervuarlardan drenaj tizimlari bo’yicha yig’iladi hamda suvni tayyorlash qurilmasida (10) to’planadi. tayyorlash qurilmasida neft suv-neft pardalaridan va mexanik aralashmalardan tozalangandan keyin oxirgi nasos stansiyasiga jo’natiladi hamda …

5 / 7

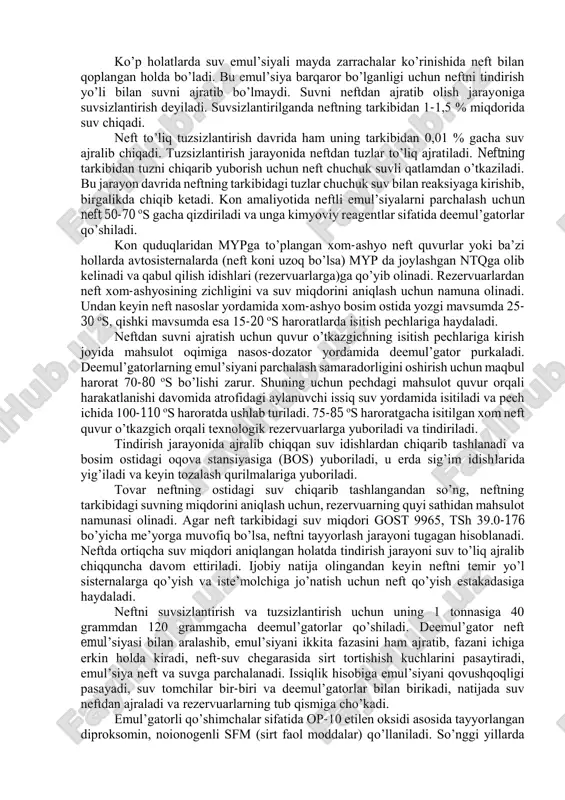

lantirish davrida ham uning tarkibidan 0,01 % gacha suv ajralib chiqadi. tuzsizlantirish jarayonida neftdan tuzlar to’liq ajratiladi. neftning tarkibidan tuzni chiqarib yuborish uchun neft chuchuk suvli qatlamdan o’tkaziladi. bu jarayon davrida neftning tarkibidagi tuzlar chuchuk suv bilan reaksiyaga kirishib, birgalikda chiqib ketadi. kon amaliyotida neftli emul’siyalarni parchalash uchun neft 50-70 os gacha qizdiriladi va unga kimyoviy reagentlar sifatida deemul’gatorlar qo’shiladi. kon quduqlaridan mypga to’plangan xom-ashyo neft quvurlar yoki ba’zi hollarda avtosisternalarda (neft koni uzoq bo’lsa) myp da joylashgan ntqga olib kelinadi va qabul qilish idishlari (rezervuarlarga)ga qo’yib olinadi. rezervuarlardan neft xom-ashyosining zichligini va suv miqdorini aniqlash uchun namuna olinadi. undan keyin neft nasoslar yordamida xom-ashyo bosim ostida yozgi mavsumda 25- 30 os, qishki mavsumda esa 15-20 os haroratlarda isitish pechlariga haydaladi. neftdan suvni ajratish uchun quvur o’tkazgichning isitish pechlariga kirish joyida mahsulot oqimiga nasos-dozator yordamida deemul’gator purkaladi. deemul’gatorlarning emul’siyani parchalash samaradorligini oshirish uchun maqbul harorat 70-80 os bo’lishi zarur. shuning …
