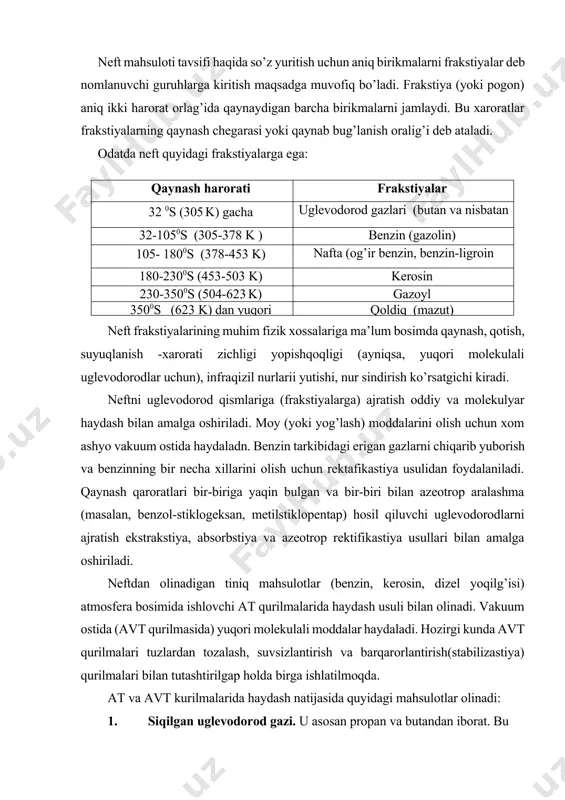

1699862989.docx 240 120 58 . 0 56 . 0 320 140 sanoatda neft, gaz kondensati va gazni qayta ishlash reja: 1. neftni birlamchi haydash jarayoni; 2. neftni atmosferali haydash tizimi va olinadigan mahsulotlar; 3. zamonaviy atmosfera – vakuum sharoitda haydash qurilmalari tuzilishi. 4. atmosfera – vakuumda haydash qurilmasi ishlash printsipi. neft mahsuloti tavsifi haqida so’z yuritish uchun aniq birikmalarni frakstiyalar deb nomlanuvchi guruhlarga kiritish maqsadga muvofiq bo’ladi. frakstiya (yoki pogon) aniq ikki harorat orlag’ida qaynaydigan barcha birikmalarni jamlaydi. bu xaroratlar frakstiyalarning qaynash chegarasi yoki qaynab bug’lanish oralig’i deb ataladi. odatda neft quyidagi frakstiyalarga ega: qaynash harorati frakstiyalar 32 0s (305 k) gacha uglevodorod gazlari (butan va nisbatan yengil gazlar) 32-1050s (305-378 k ) benzin (gazolin) 105- 1800s (378-453 k) nafta (og’ir benzin, benzin-ligroin frakstiyasi, ligroin) 180-2300s (453-503 k) kerosin 230-3500s (504-623 k) gazoyl 3500s (623 k) dan yuqori qoldiq (mazut) neft frakstiyalarining muhim fizik xossalariga ma’lum bosimda qaynash, qotish, suyuqlanish …

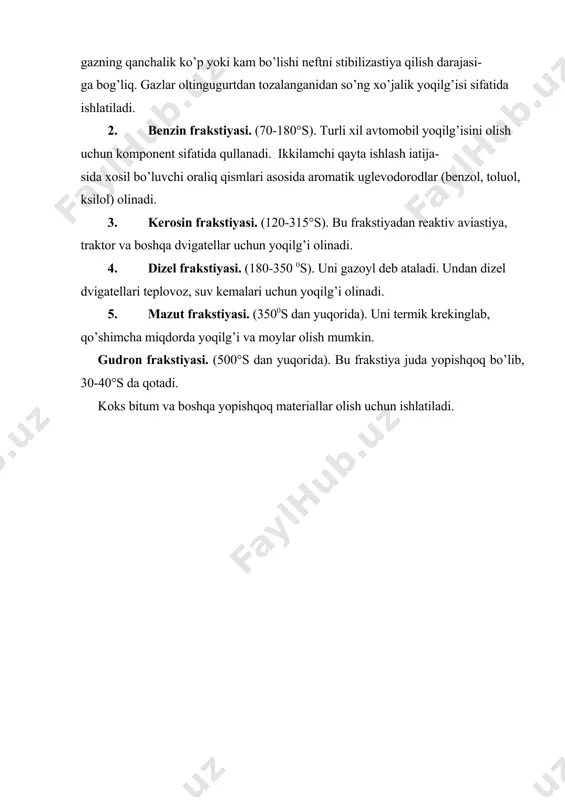

inadi. vakuum ostida (avt qurilmasida) yuqori molekulali moddalar haydaladi. hozirgi kunda avt qurilmalari tuzlardan tozalash, suvsizlantirish va barqarorlantirish(stabilizastiya) qurilmalari bilan tutashtirilgap holda birga ishlatilmoqda. at va avt kurilmalarida haydash natijasida quyidagi mahsulotlar olinadi: 1. siqilgan uglevodorod gazi. u asosan propan va butandan iborat. bu gazning qanchalik ko’p yoki kam bo’lishi neftni stibilizastiya qilish darajasi- ga bog’liq. gazlar oltingugurtdan tozalanganidan so’ng xo’jalik yoqilg’isi sifatida ishlatiladi. 1. benzin frakstiyasi. (70-180°s). turli xil avtomobil yoqilg’isini olish uchun komponent sifatida qullanadi. ikkilamchi qayta ishlash iatija- sida xosil bo’luvchi oraliq qismlari asosida aromatik uglevodorodlar (benzol, toluol, ksilol) olinadi. 1. kerosin frakstiyasi. (120-315°s). bu frakstiyadan reaktiv aviastiya, traktor va boshqa dvigatellar uchun yoqilg’i olinadi. 1. dizel frakstiyasi. (180-350 0s). uni gazoyl deb ataladi. undan dizel dvigatellari teplovoz, suv kemalari uchun yoqilg’i olinadi. 1. mazut frakstiyasi. (3500s dan yuqorida). uni termik krekinglab, qo’shimcha miqdorda yoqilg’i va moylar olish mumkin. gudron frakstiyasi. (500°s dan yuqorida). bu frakstiya juda …

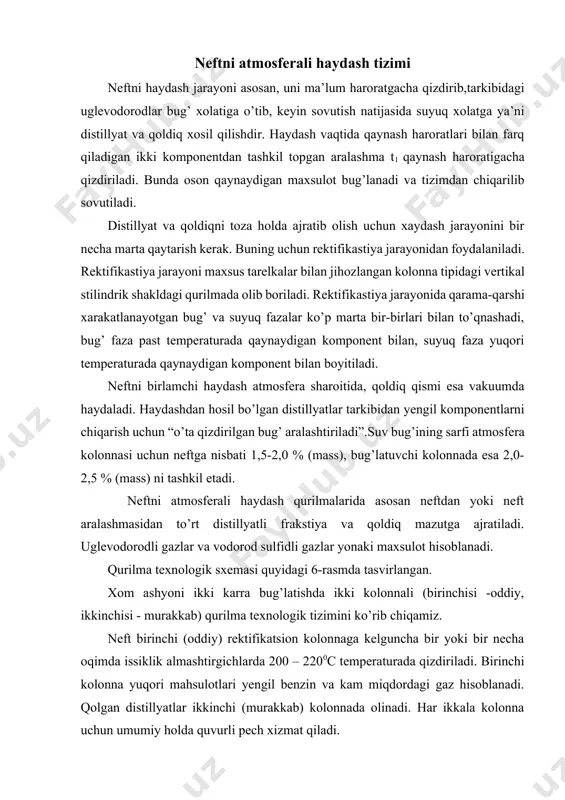

lan jihozlangan kolonna tipidagi vertikal stilindrik shakldagi qurilmada olib boriladi. rektifikastiya jarayonida qarama-qarshi xarakatlanayotgan bug’ va suyuq fazalar ko’p marta bir-birlari bilan to’qnashadi, bug’ faza past temperaturada qaynaydigan komponent bilan, suyuq faza yuqori temperaturada qaynaydigan komponent bilan boyitiladi. neftni birlamchi haydash atmosfera sharoitida, qoldiq qismi esa vakuumda haydaladi. haydashdan hosil bo’lgan distillyatlar tarkibidan yengil komponentlarni chiqarish uchun “o’ta qizdirilgan bug’ aralashtiriladi”.suv bug’ining sarfi atmosfera kolonnasi uchun neftga nisbati 1,5-2,0 % (mass), bug’latuvchi kolonnada esa 2,0-2,5 % (mass) ni tashkil etadi. neftni atmosferali haydash qurilmalarida asosan neftdan yoki neft aralashmasidan to’rt distillyatli frakstiya va qoldiq mazutga ajratiladi. uglevodorodli gazlar va vodorod sulfidli gazlar yonaki maxsulot hisoblanadi. qurilma texnologik sxemasi quyidagi 6-rasmda tasvirlangan. xom ashyoni ikki karra bug’latishda ikki kolonnali (birinchisi -oddiy, ikkinchisi - murakkab) qurilma texnologik tizimini ko’rib chiqamiz. neft birinchi (oddiy) rektifikatsion kolonnaga kelguncha bir yoki bir necha oqimda issiklik almashtirgichlarda 200 – 2200c temperaturada qizdiriladi. birinchi kolonna yuqori mahsulotlari …

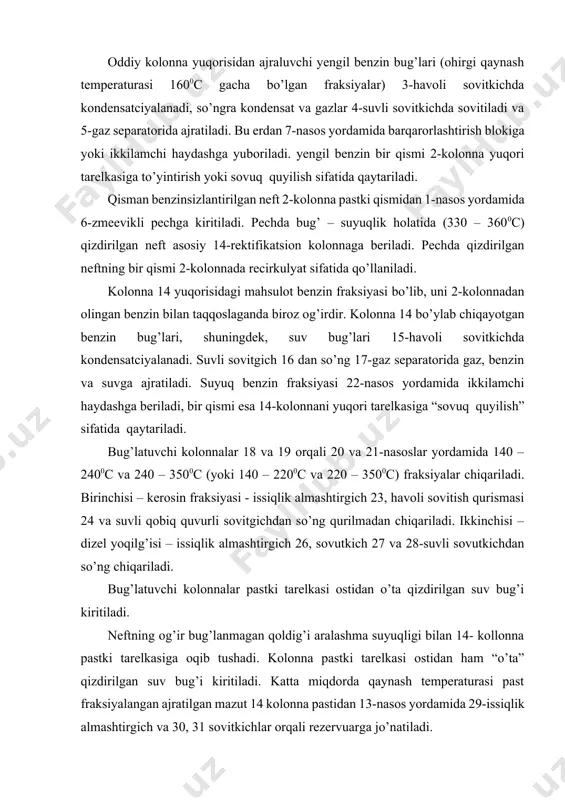

mida 6-zmeevikli pechga kiritiladi. pechda bug’ – suyuqlik holatida (330 – 3600c) qizdirilgan neft asosiy 14-rektifikatsion kolonnaga beriladi. pechda qizdirilgan neftning bir qismi 2-kolonnada recirkulyat sifatida qo’llaniladi. kolonna 14 yuqorisidagi mahsulot benzin fraksiyasi bo’lib, uni 2-kolonnadan olingan benzin bilan taqqoslaganda biroz og’irdir. kolonna 14 bo’ylab chiqayotgan benzin bug’lari, shuningdek, suv bug’lari 15-havoli sovitkichda kondensatciyalanadi. suvli sovitgich 16 dan so’ng 17-gaz separatorida gaz, benzin va suvga ajratiladi. suyuq benzin fraksiyasi 22-nasos yordamida ikkilamchi haydashga beriladi, bir qismi esa 14-kolonnani yuqori tarelkasiga “sovuq quyilish” sifatida qaytariladi. bug’latuvchi kolonnalar 18 va 19 orqali 20 va 21-nasoslar yordamida 140 – 2400c va 240 – 3500c (yoki 140 – 2200c va 220 – 3500c) fraksiyalar chiqariladi. birinchisi – kerosin fraksiyasi - issiqlik almashtirgich 23, havoli sovitish qurismasi 24 va suvli qobiq quvurli sovitgichdan so’ng qurilmadan chiqariladi. ikkinchisi – dizel yoqilg’isi – issiqlik almashtirgich 26, sovutkich 27 va 28-suvli sovutkichdan so’ng chiqariladi. bug’latuvchi kolonnalar pastki tarelkasi …

ilmasi texnologik sxemasi: 1, 7-9, 13, 20-22 – nasoslar; 2, 14 – rektifikasion kolonnalar; 3, 15,24, 27, 30 - havoli sovitkichlar; 4,16, 25, 31- sovitgichlar; 10, 11, 23, 26, 29 - issiqlik almashtirgichlar; 5, 17 – gazseparator-suv ajratgichlar; 6 - pech; 18, 19 - bug’latuvchi kolonnalar; atmosferali haydash qurilmasi moddiy balansi quyidagi jadvaldagi namuna ko’rinishida bo’lishi mumkin. jadval -5 kiritilgan % (mass.) barqarorlashtirilgan neft 100.0 suvli emulsiya 0.1 jami: 100.1 olingan uglevodrod gazlari 1.0 benzin fraksiyasi (1400c gacha) 12.2 kerosin fraksiyasi (140 – 2400c) 16.3 dizel fraksiyasi (204 – 3500c) 17.0 mazut (>3500c) 52.7 yo’qotishlar 0.9 jami 100.1 neftni atmosfera–vakuum sharoitida haydash qurilmasi texnologik tizimi yuqorida ko’rib o’tganimizdek, birlamchi qayta ishlash jarayonida neft va gazning fizikaviy hossalariga ko’ra fraksiyalarga ajratildi. shunga o’hshash atmosfera – vakuum qurilmalarida neftdan benzin distillyati, dizel yoqilg’isi, kerosin, turli qovushqoqlikdagi uch moy fraksiyasi va gudron olinadi. qurilmada bu mahsulotlardan tashqari quruq va og’ir gazlar, siqilgan gaz …
