1 / 4

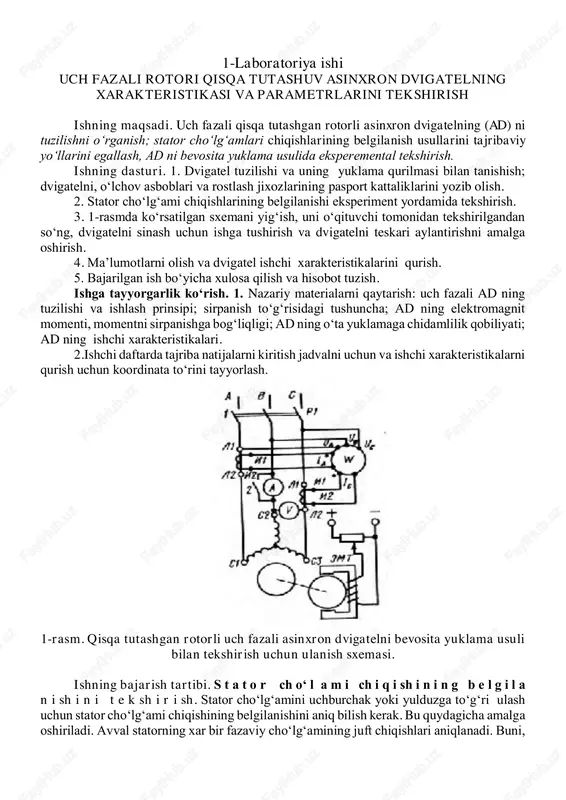

1-laboratoriya ishi uch fazali rotori qisqa tutashuv asinxron dvigatelning xarakteristikasi va parametrlarini tekshirish ishning maqsadi. uch fazali qisqa tutashgan rotorli asinxron dvigatelning (ad) ni tuzilishni o‘rganish; stator cho‘lg‘amlari chiqishlarining belgilanish usullarini tajribaviy yo‘llarini egallash, ad ni bevosita yuklama usulida eksperemental tekshirish. ishning dasturi. 1. dvigatel tuzilishi va uning yuklama qurilmasi bilan tanishish; dvigatelni, o‘lchov asboblari va rostlash jixozlarining pasport kattaliklarini yozib olish. 2. stator cho‘lg‘ami chiqishlarining belgilanishi eksperiment yordamida tekshirish. 3. 1-rasmda ko‘rsatilgan sxemani yig‘ish, uni o‘qituvchi tomonidan tekshirilgandan so‘ng, dvigatelni sinash uchun ishga tushirish va dvigatelni teskari aylantirishni amalga oshirish. 4. ma’lumotlarni olish va dvigatel ishchi xarakteristikalarini qurish. 5. bajarilgan ish bo‘yicha xulosa qilish va hisobot tuzish. ishga tayyorgarlik ko‘rish. 1. nazariy materialarni qaytarish: uch fazali ad ning tuzilishi va ishlash prinsipi; sirpanish to‘g‘risidagi tushuncha; ad ning elektromagnit momenti, momentni sirpanishga bog‘liqligi; ad ning o‘ta yuklamaga chidamlilik qobiliyati; ad ning ishchi xarakteristikalari. 2.ishchi daftarda tajriba natijalarni kiritish jadvalni uchun …

2 / 4

tor cho‘lg‘amini qandaydir bir chiqishiga ulanadi, tarmoqqa ulangan boshqa simning oxirini esa, navbat bilan cho‘lg‘amning boshqa chiqishlariga ulab ko‘riladi. chiqishlardan biriga ulanganda lampa yonadi. bu, ushbu paytda simlarning chiqishlari ulangan juft chiqishlarni, cho‘lg‘amning bir fazasiga tegishli ekanligidan dalolat beradi. bu juft chiqishlar belgilanadi va fazaviy cho‘lg‘amlarning ikkinchi, co‘ngra esa uchinchi chiqishlarini qidirishga o‘tiladi 2-rasm. asinxron dvigatel statorining faza cho‘lamlari chiqishlarini (“boshlanishi” va “oxiri”) aniqlash uchun sxemalar keyin xar bir fazaviy cho‘lg‘amning boshi va oxiri aniqlanadi. buning uchun shartli ravishda barcha uch fazali cho‘lg‘amlarning boshi va oxirlari belgilanib, 2, b-rasmda ko‘rsatilgandek, ixtiyoriy ikkitasi (misol uchun a va v fazali cho‘lg‘amlar) ketma ket birlashtiriladi va ularni o‘zgaruvchan tok mabaiga ulanadi zanjirga ketma ket qarshiligi shunday bo‘lgan r rezistor ulanadiki, unda ushbu cho‘lg‘amlar zanjiridagi tok nominal qiymatdan ortib ketmaydi qolgan uchinchi fazali cho‘lg‘amga volptmetr ulanadi («signal» lampadan xam foydalanish mumkin). agar a va v cho‘lg‘amlar chiqishlarining dastlabki belgilanishi to‘g‘ri bo‘lgan bo‘lsa, unda s …

3 / 4

i sh g a t u sh i r i sh. dvigatelni ulanish sxemasi (1-rasmga qarang), dvigatelni tarmoqdan iste’mol qilayotgan aktiv quvvatini o‘lchash uchun mo‘ljallangan ikki elementli vattmetrga ega bo‘ladi. bu vattmetrning tok cho‘lg‘ami, tarmoqga o‘lchov tok transformatori orqali ulanadi. sxema o‘qituvchi tomonidan tekshirilgandan so‘ng, dvigatel rubilnik 1 ni ulash orqali sinash uchun ishga tushiriladi. dastlab, kalit 2 ni ulash kerak bo‘ladi, bunda ampermentr a, uni dvigatelni o‘ta katta ishga tushirish tokidan saqlash maqsadida, shuntlanadi. keyin dvigatel tarmoqdan uziladi va stator cho‘lg‘amini tarmoq bilan bog‘lovchi ixtiyoriy juft simlarning o‘rinlari o‘zgartiriladi, bu xolatda, stator, simlarni qayta ulanganda bo‘lgan o‘z aylanish yo‘nalishiga qarama-qarshi tomoniga aylana boshlaydi. boshqacha qilib aytganda, dvigatelning reversi xosil bo‘ladi, ya’ni uning rotori boshqa tomonga aylanadi m a ‘ l u m o t l a r n i o l i sh v a i sh ch i x a r a k t ye r i s …

4 / 4

r2 = 1,03m2 n2 (3) dvigatelni fik η = (r2/r1) 100 (4) quvvat koeffitsienti cosϕ1 = r1/ ( 3 u1i1) (5) sirpanish s = (n1 - n2)/n1 (6) bu yerda kt- tok transformatorining koeffitsienti: m2 - yuklanish momenti, n.m; n2 - rotorning aylanish chastotasi, ayl/min; sw - vatt-metrning bo‘linma qiymati, vt/bo‘l. 1 - jadvaldagi kattaliklarga asoslanib, dvigatelning ishchi xarakteristikalari (umumiy koordinata to‘rida) quriladi: i1; n2; m2; η; s va cosϕ1=f (r2), ularning namunaviy ko‘rinishi 3-rasmda ko‘rsatilgan. laboratoriya ishi natijalarining taxlili. laboratoriya ishi natijalarini taxlil qilganda birinchi navbatda tajribada olingan nominal ish rejimidagi kattaliklarga dvigatel pasportidagi kattaliklarni mosligi to‘g‘risida xulosa qilinadi. so‘ngra, ishchi xarakteristikalarni taxlil qilib, olingan grafiklarning ko‘rinishi tushuntirib beriladi. masalan, tok grafigi i1=f (r2) koordinata boshidan boshlanmaydi, chunki dvigatel salt ishlash rejimida s i isroflari tomonidan xosil qilinadigan salt ishlash toki i10 ni tarmoqdan iste’mol qiladi. aylanish chastotasining xarakteristikasi n2=f (r2) pastga tushish ko‘rinishida bo‘ladi, ya’ni yuklamaning ortishi bilan …
