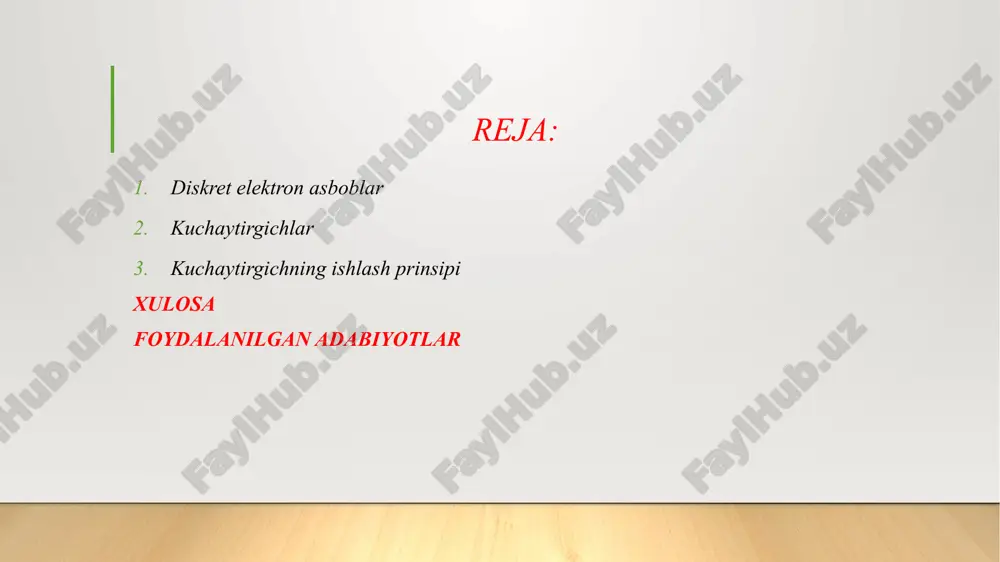

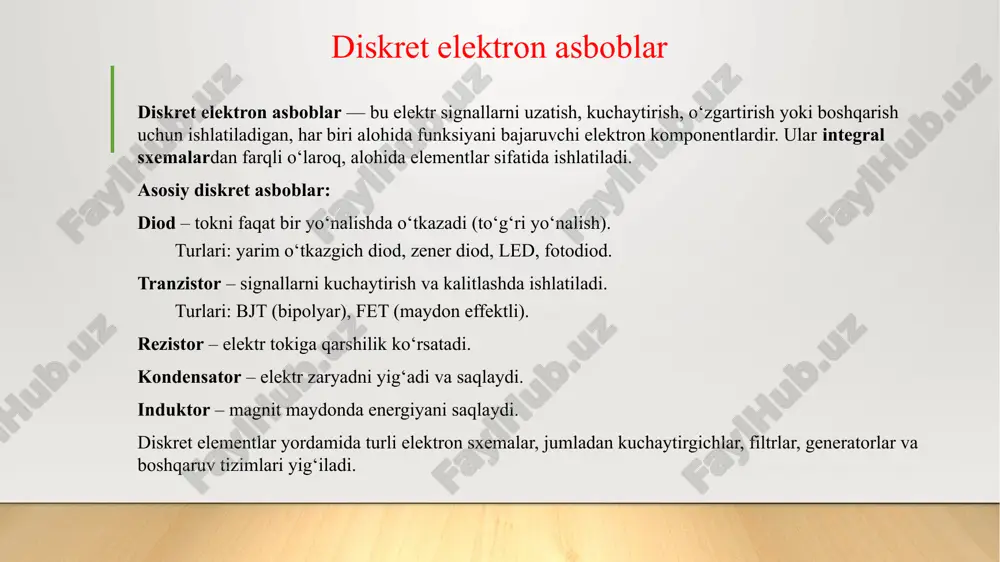

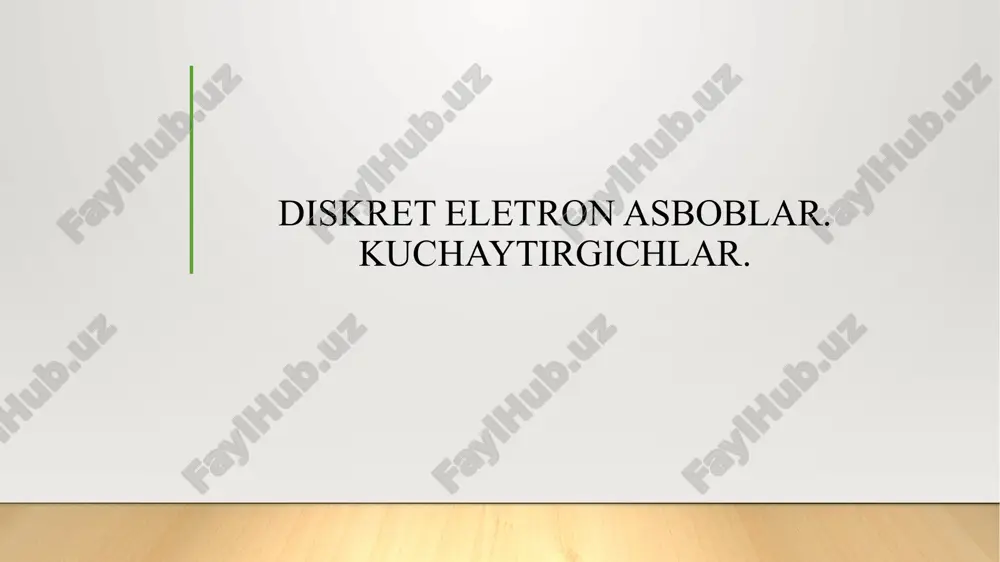

diskret eletron asboblar. kuchaytirgichlar. diskret eletron asboblar. kuchaytirgichlar. reja: diskret elektron asboblar kuchaytirgichlar kuchaytirgichning ishlash prinsipi xulosa foydalanilgan adabiyotlar diskret elektron asboblar diskret elektron asboblar — bu elektr signallarni uzatish, kuchaytirish, o‘zgartirish yoki boshqarish uchun ishlatiladigan, har biri alohida funksiyani bajaruvchi elektron komponentlardir. ular integral sxemalardan farqli o‘laroq, alohida elementlar sifatida ishlatiladi. asosiy diskret asboblar: diod – tokni faqat bir yo‘nalishda o‘tkazadi (to‘g‘ri yo‘nalish). turlari: yarim o‘tkazgich diod, zener diod, led, fotodiod. tranzistor – signallarni kuchaytirish va kalitlashda ishlatiladi. turlari: bjt (bipolyar), fet (maydon effektli). rezistor – elektr tokiga qarshilik ko‘rsatadi. kondensator – elektr zaryadni yig‘adi va saqlaydi. induktor – magnit maydonda energiyani saqlaydi. diskret elementlar yordamida turli elektron sxemalar, jumladan kuchaytirgichlar, filtrlar, generatorlar va boshqaruv tizimlari yig‘iladi. elektrik va noelektrik kattaliklarni o‘lchash uchun elektron o‘lchov asboblari ishlatiladi. ular o‘z ichiga elektron kuchaytirgichlar, elektron generatorlar, to‘g‘rilagichlar va impuls qurilmalarini o‘z ichiga oladi. ko‘pincha ularga elektromexanik o‘lchov asboblari (magnielektrik tizimli) ham …

2 / 26

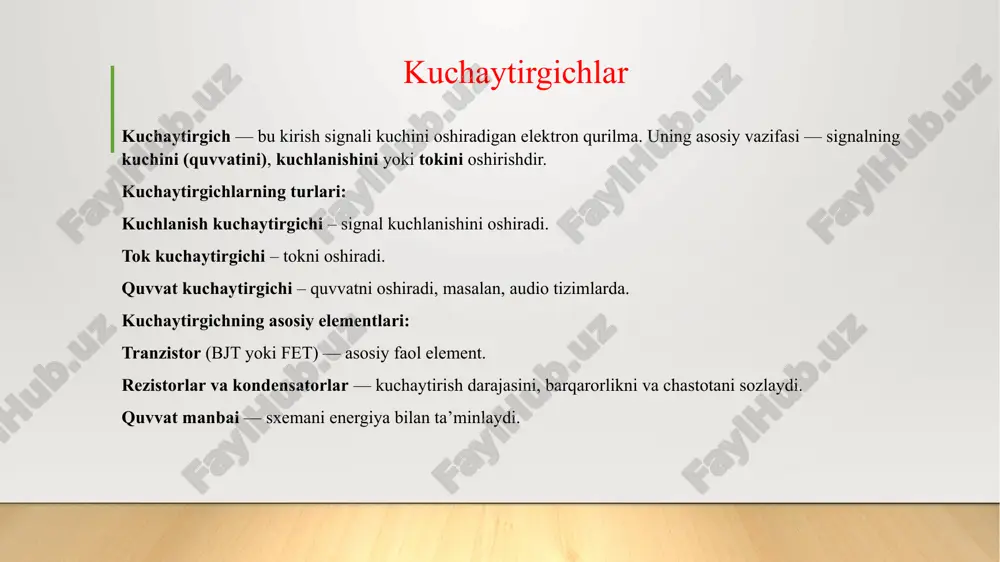

ni sozlaydi. quvvat manbai — sxemani energiya bilan ta’minlaydi. kuchaytirgichning ishlash prinsipi kichik amplitudali kirish signali tranzistorning baza (yoki darvoza) qismiga beriladi. tranzistor bu signalni kollektordagi (yoki drenajdagi) tok yordamida kuchaytiradi. natijada chiqishda kirish signaliga o‘xshash, ammo ancha kuchli signal olinadi. kuchaytirgichlarning ishlash rejimlari a sinf rejimi – signalning to‘liq davri kuchaytiriladi; buzilish kam, lekin samaradorlik past. b sinf rejimi – signalning yarmi kuchaytiriladi; samaradorlik yuqori, lekin buzilish mumkin. ab sinf – a va b rejimlar aralashmasi, amaliyotda keng qo‘llanadi. c sinf – yuqori chastotali (radio) kuchaytirgichlarda qo‘llanadi. amaliy qo‘llanilishi audio kuchaytirgichlar – ovoz kuchaytirish uchun. video kuchaytirgichlar – televizor va monitorlarda. rf (radio chastota) kuchaytirgichlar – radio aloqa tizimlarida. operatsion kuchaytirgichlar – analog signallarni qayta ishlashda. sezgirligi yuqori. uning sezgirlik chegarasi o‘lchanayotgan kattalikning shovqiniga bog‘liq. ko‘pincha elektron voltmetrlarning sezgirlik qiymati 0,1 – 10 mkv oralig‘ida bo‘ladi. o‘lchanayotgan kattalik zanjiridan elektr o‘lchash asbobi kichik qiymatda energiya iste’mol qiladi ya’ni, uning …

3 / 26

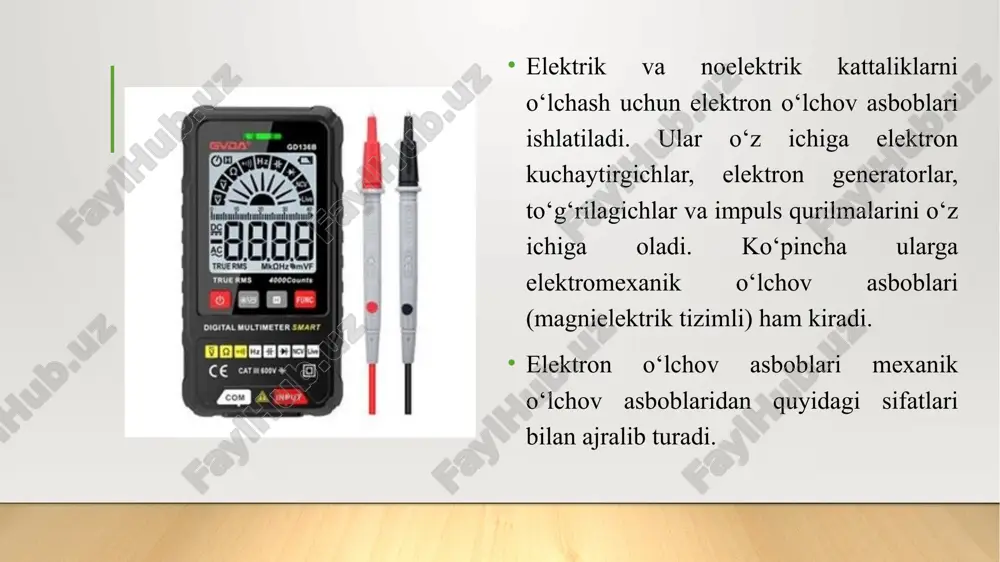

sh diapozoni bir necha ming mgs gacha boradi. elektron o‘lchov asboblarining yuqoridagi afzalliklaridan tashqari uning ayrim kamchiliklari ham mavjuddir. sxematik murakkabligidir. bu esa katta sonli radioelementlarni ishlatilishidir. shu sababli hajmi, massasi, tannarxi qimmatdir. shunga qaramay ayrim raqamli o‘lchov asboblari masalan: elektron raqamli voltmetr, ampermetr v raqamli soatlar massasi, hajmi jihatdan mexanik o‘lchov asboblaridan ancha kichikdir. elektron o‘lchov asboblarini ishlatish uchun o‘zgarmas tok manbai kerak. ishga chidamliligi kichik, lekin, bunday kamchilikni hozirgi kunda zamonaviy elektr o‘lchov asboblarida integral mikrosxema ishlatilib chidamligi keskin oshmoqda. elektron o‘lchov asboblari, mexanik o‘lchov asboblari o‘lchay olmaydigan, ko‘pchilik kattaliklarni o‘lchay oladi. masalan: vaqt bo‘yicha o‘zgaradigan signallarni tezkor ossilograflashtirish, chastota xarakteristikasini aniqlash spektrial taxlil, juda tez takrorlanadigan impulslarni sanash va hakozolar. elektron o‘lchov asboblari elektron qurilamalar turkumiga kiritilib, ular markazlashgan axborotni yozish, axborotlarni saqlash, qayta ishlash va hakazolar uchun ishlatiladi. bu turkum qurilmalarni informatsion o‘lchov tizimlari (io‘t.) deyiladi. io‘t turkumiga elektron hisoblash mashinalari ham kiradi. elektron ossillograflar deb–elektr …

4 / 26

kirish qurilmasi–kuchlanishni bo‘luvchi zanjirdan va signalni kechiktiruvchi qurilmadan tashkil topadi. kuchlanishni bo‘luvchi zanjir “u” kuchaytirgichning sezgirligini boshqaradi signalni kechiktiruvchi qurilma ent ning gorzantal plastinkasiga berilayotgan yoyuvchi kuchlanish signaldan oldinroq kelishini hosil qiladi, bu esa ekranda jarayon boshlanishini ko‘rishni ta’minlaydi. tekshirilayotgan signal ossillografning “u” klemmasiga uzatiladi. signal kirish qurilmasi orqali “u” kuchaytirgichga beriladi. u” kuchaytirgichning chiqishida signalga proporsional qiymatda kuchlanish xosil bo‘lib, uni elektr trubkaning “u” plastinkasiga uzatadi. plastinka kuchlanish ta’sirida elektron nurni “u” o‘qi bo‘yicha og‘diradi. “u” kuchaytirgichining sezgirligi juda ham katta bo‘lib, uning qiymati 2500 mv gacha bo‘ladi. elektron trubkaning sezgirligi esa 0,1-0,4mm/v ga tengdir. elektirn nurni gorzantal og‘diruvchi “x” kanali quyidagi bloklardan tashkil topadi. kirish qurilma kanalini sinxronlovchi kuchaytirgich, yoyuvchi generator va gorizantal “x” o‘qi bo‘yicha yoyuvchi kuchaytirgichdan tashkil topadi. kirish qurilma va “x” o‘qi bo‘yicha yoyuvchi kuchaytirgich vertikal og‘diruvchi kanaldan farqlanmaydi, faqatgina unda signalni kechiktiruvchi qurilma bo‘lmaydi. yoyuvchi generator chiziqli o‘zgaruvchi (arrasimon) kuchlanishni ishlab chiqaradi va “x” …

5 / 26

u” kirishiga standart davrli impuls kuchlanishi beriladi, u modulyatorga uzatiladi. modulyator ent ning ekranida yorqin uzluksiz chiziqlar hosil qiladi kolibrator orqali noma’lum kuchlanish qiymatini va chastotasini aniqlashda xatoligi 3 – 10 % ni tashkil qiladi. p4 kalit “x” zanjiriga ulangan yoyuvchi generatorni o‘chirib kirishdan signalni to‘g‘ri “x” kuchaytirgichga o‘zatish imkonini beradi. 1-rasmda ko‘rsatilgan p–kalitning holati uchun ossolografning ishlashni ko‘rib chiqamiz: og‘diruvchi generator ishlab chiqqan arrasimon ko‘rinishdagi tebranish “x” kuchaytirgichi orqali ent ning gorizontal (“x” o‘qi) og‘diruvchi plastinkasiga uzatiladi. ent ning katodidan ekranga qarab nur ko‘rinishida harakatlanayotgan elektronlarni gorizontal (“x” o‘qi bo‘yicha) og‘diriladi va ekranda, arrasimon tebranishning bir davr ichida, elektronlar hisobiga chiziq ko‘rinishdagi yoritilgan chiziq hosil bo‘ladi. tebranishning bir davri tugashi bilan tebranishning boshlang‘ich qiymati nolga teng bo‘ladi. bu paytda elektron nur boshlang‘ich holatiga qaytadi. bu jarayon davriy ravishda qaytarilib, ekranda doim yoritilgan chiziq hosil bo‘lib turadi. shunday qilib “x” o‘qi bo‘yicha bir tekisda xarakatlanuvchi nurning siljishi vaqtga proporsional bo‘lib …
