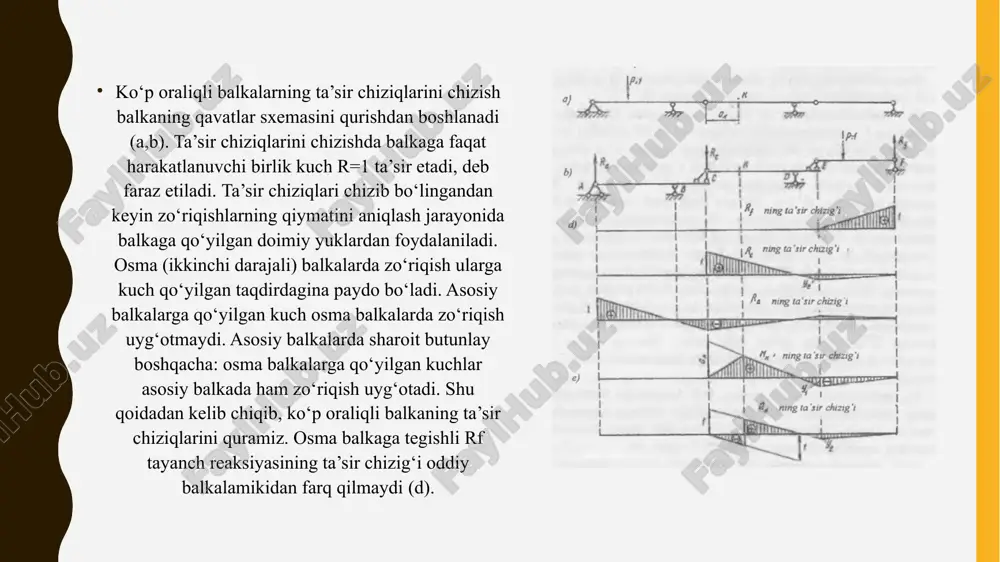

fan: ____________________ mavzu:ko’p oraliqli balkalarni ta’sir chiziqlari orqali hisoblash fan: ____________________ mavzu:ko’p oraliqli balkalarni ta’sir chiziqlari orqali hisoblash bajardi: ________________________________ qabul qildi: _____________________________ 1 3 ko‘p oraliqli balkalarning ta’sir chiziqlarini chizish balkaning qavatlar sxemasini qurishdan boshlanadi (a,b). ta’sir chiziqlarini chizishda balkaga faqat harakatlanuvchi birlik kuch r=1 ta’sir etadi, deb faraz etiladi. ta’sir chiziqlari chizib bo‘lingandan keyin zo‘riqishlarning qiymatini aniqlash jarayonida balkaga qo‘yilgan doimiy yuklardan foydalaniladi. osma (ikkinchi darajali) balkalarda zo‘riqish ularga kuch qo‘yilgan taqdirdagina paydo bo‘ladi. asosiy balkalarga qo‘yilgan kuch osma balkalarda zo‘riqish uyg‘otmaydi. asosiy balkalarda sharoit butunlay boshqacha: osma balkalarga qo‘yilgan kuchlar asosiy balkada ham zo‘riqish uyg‘otadi. shu qoidadan kelib chiqib, ko‘p oraliqli balkaning ta’sir chiziqlarini quramiz. osma balkaga tegishli rf tayanch reaksiyasining ta’sir chizig‘i oddiy balkalamikidan farq qilmaydi (d). 5 rs reaksiyasining ta’sir chizig‘ini qurishda cd konsolli balkasining o‘zi berilgan (unga tutashgan ab vaef balkalari yo‘q) deb faraz qilamiz va shu balkaning o‘zi uchun ta’sir chizig‘i quramiz. harakatlanuvchi …

2 / 9

si f tayanchi ostidagi nol nuqta bilan tutashtiriladi (d). 6 «k» kesimida m ham, q ham hosil bo‘lmaydi. konsolli cd balkasi uchun ta’sir chiziqlari oddiy balkadagi singari quriladi. kuch ef balkasida harakatlanganida, cd balkasining «k» kesimidagi ichki kuchlarga ta’sir etadi. kuchenuqtasidaturganida q k= u 2] bo‘ladi. kuch f nuqtasiga yetganida, m k =0 ; qk= 0 bo‘ladi. shunga ko‘ra>v ham, y 2 ham nol bilan tutashtirildi. hosil bo‘lgan grafik mk va qk ning ta’sir chiziqlari deb ataladi (e). ba’zan «k» kesimi balkaning konsol qismida berilishi mumkin (3.8- rasm, a). u holda mk va qk ning ta’sir chizig‘i kesimning konsolda yotganligini hisobga olgan holda quriladi. birlik kuch kesimdan chapda harakatlansa , «k» kesimida hech qanday zo‘riqish hosil bo‘lmaydi. kuch ks oralig‘ida bo‘lsa, mk=— i ' x va qk=l bo‘ladi. kuch cd balkasi ustida harakatlansa , mk va qk uchburchak qonun bo‘yicha o'zgaradi (3.8- rasm, b). 7 zagolovok slayda ko‘p oraliqli statik …

3 / 9

382 b. • 3. t o’rayev x.sh., ismatov m.x., y o’ldoshev f.x., javliyev b.k. qurilish mexanikasi. - toshkent, m oliya, 2002. -459 b. 4. o dilxo’jayev e.a., gulomov t.f., abdukomilov t.k qurilish mexanikasi. - toshkent, o ’kituvchi, 1985. -272 b. 5. o dilxo’jayev e.a., g ’ulomov t.f., abdukomilov t.k. qurilish mexanikasidan misol va masalalar. -toshkent, o ’qituvehi, 1974. 440 b. • 6. darkov a.v., shaposhnikov n.n. stroitelnaya mexanika. m., v usshaya shkola. 1986. -607 s. 7. snitko n.k. stroitelnaya mexanika. m., v usshaya shkola. 1980. -431 s. 8. kleyn g. k. i dr. rukovodstvo k prakticheskim zanyatiyam po kursu stroitelnoy mexaniki (statika sterjnevbix sistem). - m.: vbisshaya shkola, 1980. -384 s. image1.png image2.png image3.png image4.png image5.png /docprops/thumbnail.jpeg
