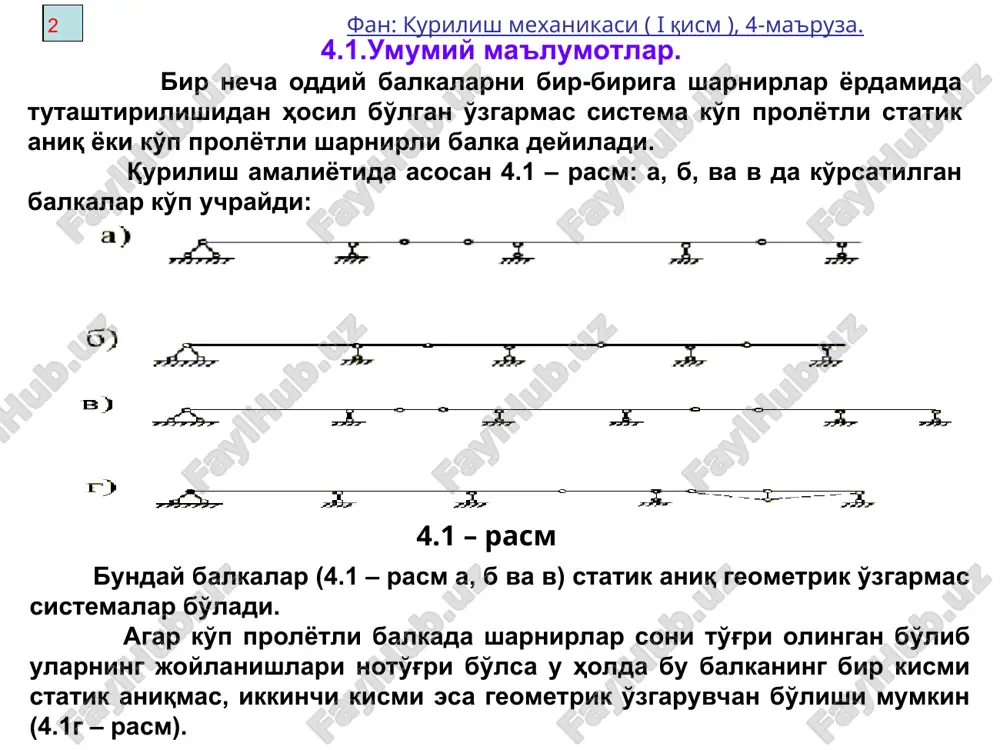

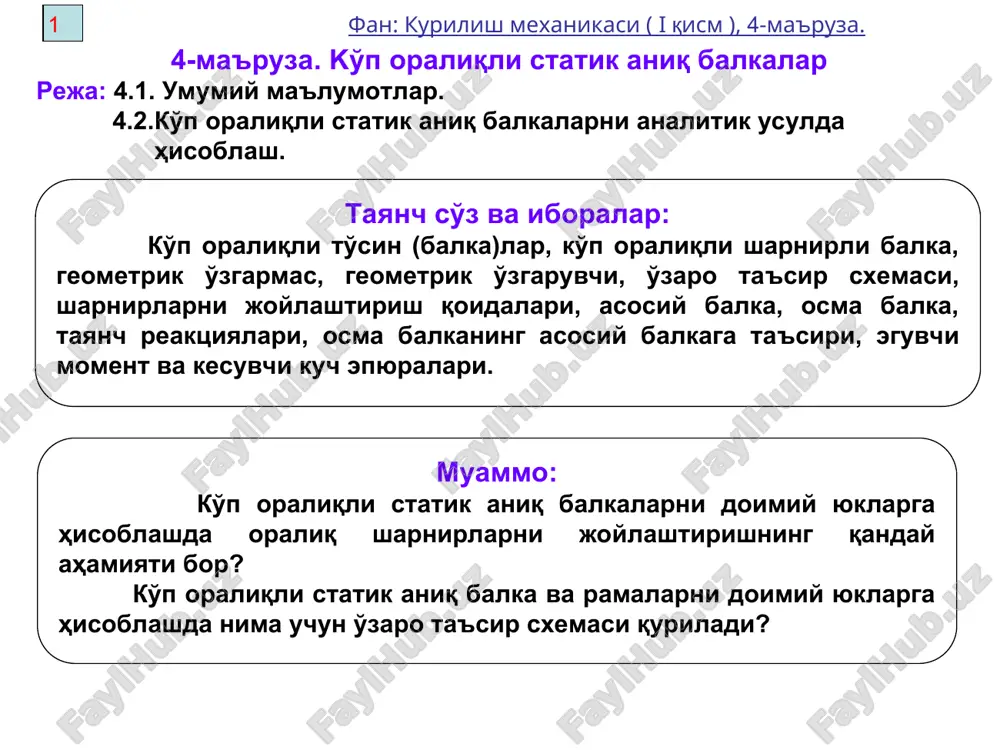

slayd 1 tayanch so'z va iboralar: ko'p oraliqli to'sin (balka)lar, ko'p oraliqli sharnirli balka, geometrik o'zgarmas, geometrik o'zgaruvchi, o'zaro ta'sir sxemasi, sharnirlarni joylashtirish qoidalari, asosiy balka, osma balka, tayanch reaktsiyalari, osma balkaning asosiy balkaga ta'siri, eguvchi moment va kesuvchi kuch epyuralari. muammo: ko'p oraliqli statik aniq balkalarni doimiy yuklarga hisoblashda oraliq sharnirlarni joylashtirishning qanday ahamiyati bor? ko'p oraliqli statik aniq balka va ramalarni doimiy yuklarga hisoblashda nima uchun o'zaro ta'sir sxemasi quriladi? 4-ma'ruza. ko'p oraliqli statik aniq balkalar reja: 4.1. umumiy ma'lumotlar. 4.2.ko'p oraliqli statik aniq balkalarni analitik usulda hisoblash. 1 fan: kurilish mexanikasi ( i qism ), 4-ma'ruza. 4.1.umumiy ma'lumotlar. bir necha oddiy balkalarni bir-biriga sharnirlar yordamida tutashtirilishidan hosil bo'lgan o'zgarmas sistema ko'p prolyotli statik aniq yoki ko'p prolyotli sharnirli balka deyiladi. qurilish amaliyotida asosan 4.1 – rasm: a, b, va v da ko'rsatilgan balkalar ko'p uchraydi: 4.1 – rasm 2 fan: kurilish mexanikasi ( i qism ), 4-ma'ruza. …

2 / 9

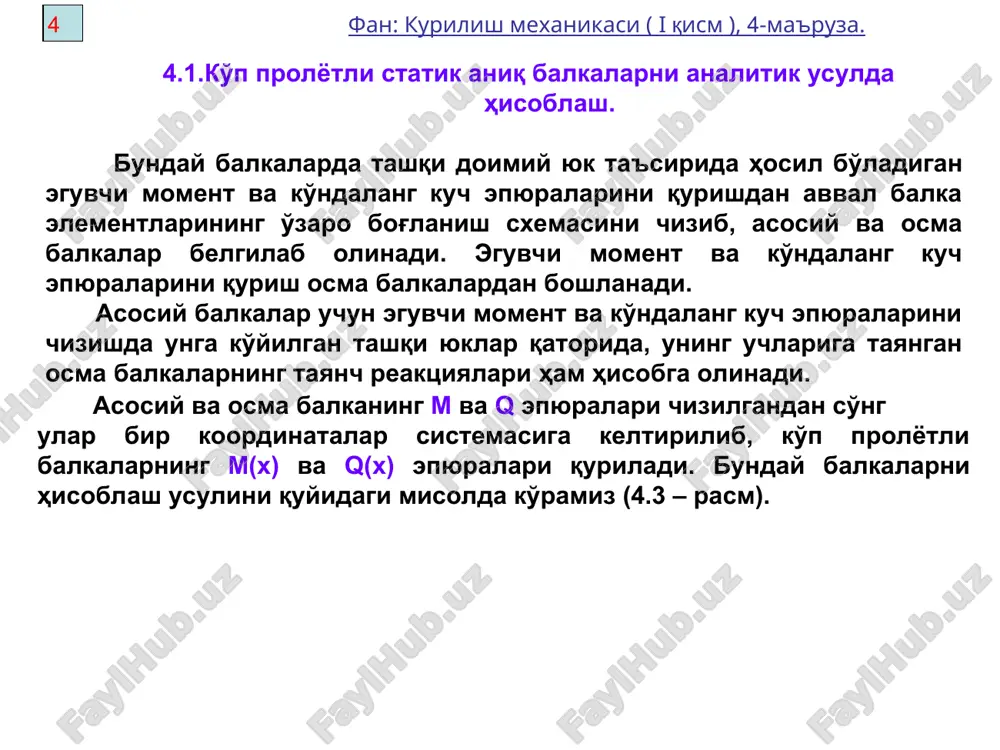

ittadan sharnir qo'yish mumkin. 4 fan: kurilish mexanikasi ( i qism ), 4-ma'ruza. 4.1.ko'p prolyotli statik aniq balkalarni analitik usulda hisoblash. bunday balkalarda tashqi doimiy yuk ta'sirida hosil bo'ladigan eguvchi moment va ko'ndalang kuch epyuralarini qurishdan avval balka elementlarining o'zaro bog'lanish sxemasini chizib, asosiy va osma balkalar belgilab olinadi. eguvchi moment va ko'ndalang kuch epyuralarini qurish osma balkalardan boshlanadi. asosiy balkalar uchun eguvchi moment va ko'ndalang kuch epyuralarini chizishda unga ko'yilgan tashqi yuklar qatorida, uning uchlariga tayangan osma balkalarning tayanch reaktsiyalari ham hisobga olinadi. asosiy va osma balkaning m va q epyuralari chizilgandan so'ng ular bir koordinatalar sistemasiga keltirilib, ko'p prolyotli balkalarning m(x) va q(x) epyuralari quriladi. bunday balkalarni hisoblash usulini quyidagi misolda ko'ramiz (4.3 – rasm). 5 fan: kurilish mexanikasi ( i qism ), 4-ma'ruza. hisob ishlari sh1sh2 balkasidan boshlanadi. bu balkaga mustaqil ravishda m va q epyurlari quriladi. so'ngra ab yoki csh3 balkasi hisoblanadi. ab balkasini hisoblashda sh1sh2 …

3 / 9

riladi? shunday balkalarda har bir prolyotga eng ko'p nechta sharnir joylashtirish mumkin? ko'p oraliqli sharnirli balkalar faqat statik aniq bo'ladimi yoki statik aniqmas ham bo'lishi mumkinmi? ko'p oraliqli sharnirli balkalarning o'zaro ta'sir sxemasi nima uchun quriladi? balkalarning o'zaro ta'sir sxemasini qurish tartibini tushuntiring? qanday balka osma va qanday balkalar asosiy balka deyiladi? osma balkaning asosiy balkaga ta'siri qanday hisobga olinadi? berilgan ko'p oraliqli sharnirli balka uchun yakuniy m va q epyuralari kanday quriladi? ko'p oraliqli sharnirli ramalar qanday tartibda hisoblanadi? 7 fan: kurilish mexanikasi ( i qism ), 4-ma'ruza. 5-ma'ruzaga r sh 1 r sh 2 r sh 3

4 / 9

5 / 9
