slayd 1 1 fan: kurilish mexanikasi ( i qism ), 10-ma'ruza. 10-ma'ruza. harakatlanuvchi yuk ta'sirida oddiy ferma elementlaridagi zo'riqishlarni hisoblash. fazoviy tizimlar xakida umumiy tushuncha reja: 10.1. ferma sterjenlaridagi zo'riqishlarning ta'sir chiziqlari. 10.2.shprengelli fermalar. 10.3.fazoviy tizimlar xaqida umumiy tushuncha. tayanch so'z va iboralar: kesim, siljuvchi kuchning ikki xolati, muvozanat xolati, chap chiziq, o'ng chiziq, o'tish chizig'i, shprengel, elementlar kategoriyalari, bir yarusli, ikki yarusli, xarakat yuqorida, xarakat pastda, fazoviy tizimlar, kinematik taxlil, erkinlik darajasi, tizimlarni erga bog'lanishi, tayanch reaktsiyalari, muvozanat tenglamalari, fazoviy fermalarda zo'riqishlar, tekis fermalarga ajratish, kuchlarni tekis yoki umumiy xolda ta'siri. muammo: ferma sterjenlaridagi zo'riqishlarni aniqlashda ta'sir chiziqlari nazariyasini qo'llash qanday afzalliklarga ega? buni turli ko'rinishdagi oddiy fermalar misolida ko'ramiz. shprengelli fermalarda buni siz qanday hal qilgan bo'lar edingiz? 2 fan: kurilish mexanikasi ( i qism ), 10-ma'ruza. buning uchun ta'sir chiziq-lar nazariyasidan foydala-niladi. ta'sir chizig'i qurish tartibini quyidagi misol-larda ko'ramiz. 1.paralel belbog'li ferma elementlaridagi zo'riqish-ning ta'sir chiziqlarini quramiz …

2 / 18

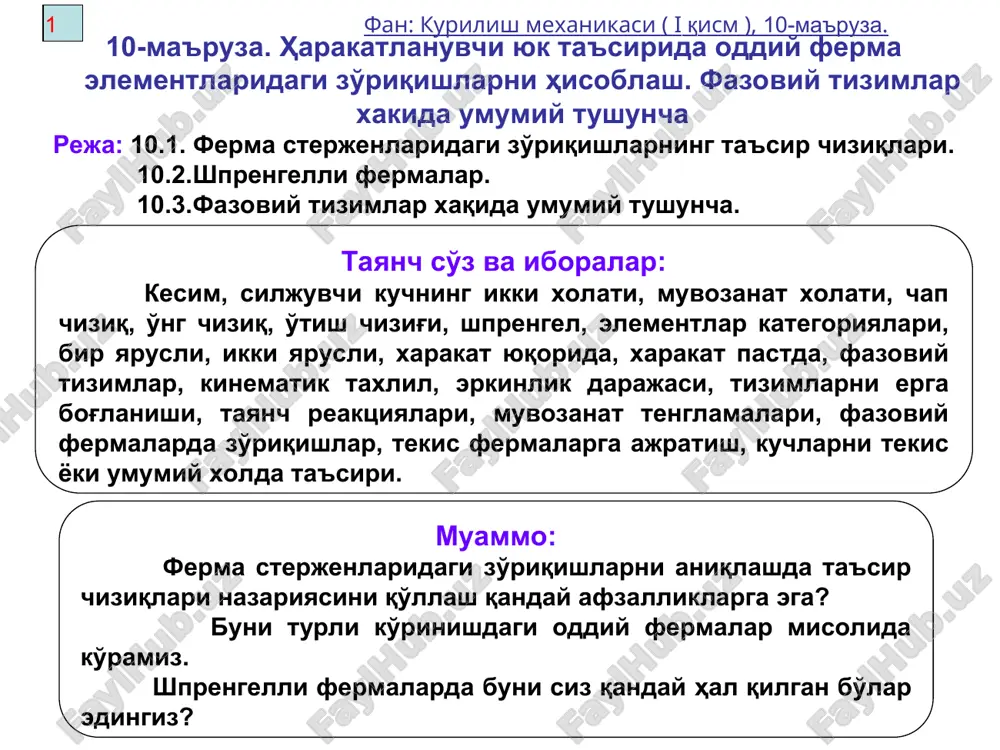

o'rsatilgan (10.1b – rasm). (a) (b) 10.1-rasm ferma panjarasining tashkil etuvchi sterjenlarida hosil bo'ladigan zo'riqishlar ta'sir chiziqlarini qurishni ko'raylik. d67 t. ch. a) i – i tekislik bilan kesilganda fermaning chap qismini muvozanatini qaraymiz, bunda p=1 kuchi kesimdan o'ngga harakatlanadi. bunda proektsiya usuli qulay bo'ladi. σ y=0, ra–d67sinα=0, d47=+1/sin α ∙ ra. b) p=1 kuch kesimdan chapda, kesilgan fermaning o'ng tomoni muvozanatini qaraymiz. σ y=0, –rb–d67sinα=0, d67=–1/sinα ∙ rb. d67 ning ta'sir chizig'i chizmada ifodalangan (10.1g – rasm). 4 fan: kurilish mexanikasi ( i qism ), 10-ma'ruza. chap o'ng oddiy fermaning pastki va yuqorigi tasmalarining ta'sirchiziqlari moment nuqtasi usulida quriladi. bunda chap va o'ng chiziqlar moment nuqtasi ostida albatta kesishadi. 10.1-rasm 5 fan: kurilish mexanikasi ( i qism ), 10-ma'ruza. 10.1-rasm v11,12 zo'riqishning t. ch. quramiz. fermani ii–ii kesim bilan kesamiz. v11,12 zo'riqishning moment nuqtasi cheksizlikda bo'ladi. i–holat. p=1 kuchi kesimdan chapda, kesilgan fermaning o'ng qismi uchun muvozanat teng-lamasini yozamiz: …

3 / 18

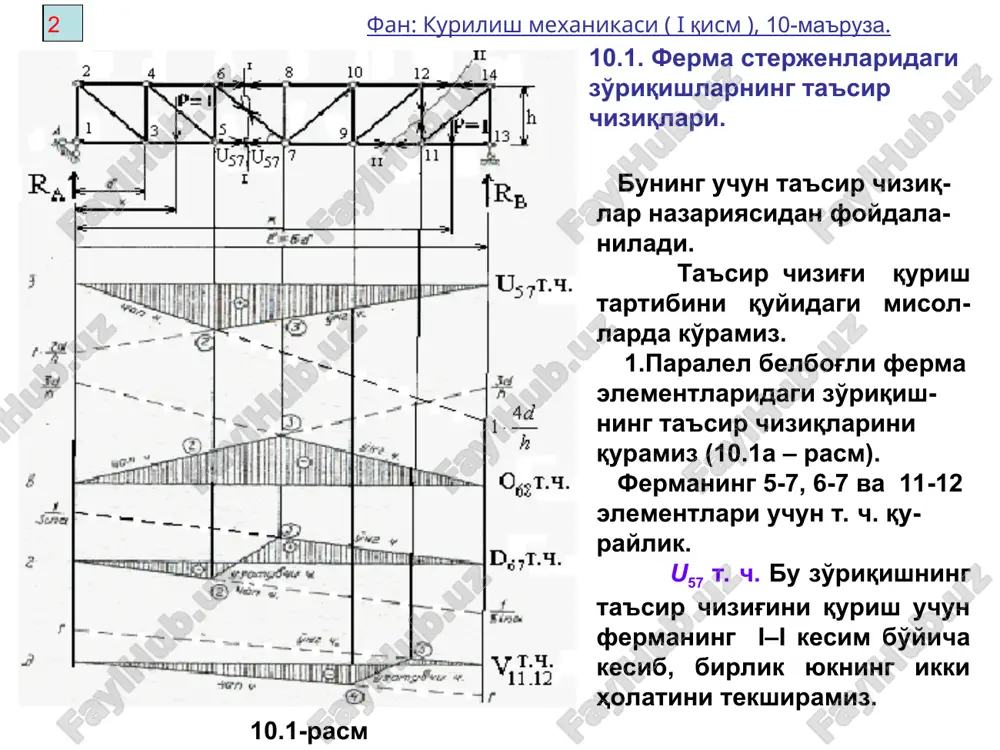

bo'lsa, belbog'ning (tasmaning) har bir sterjeni (elementini) mustaqil fermacha bilan almashtirish mumkin (10.3 – rasm). bunday fermalar shprengelli fermalar bo'ladi. ikki tugun orasidagi yordamchi ferma shprengel deb ataladi. 10.3 – rasm 7 fan: kurilish mexanikasi ( i qism ), 10-ma'ruza. shprengelli fermalar bir va ikki yarusli bo'lishi mumkin. bir yarusli ferma-larda shprengelning pastki (yuqorigi) ќo'shimcha tugunla-riga qo'yilgan yuk uning pastki (yuqorigi) asosiy tugunlariga uzatiladi (10.3 b – rasm). agar shprengelning pastki tugunlariga qo'yiladigan yuk fermaning yuqoridagi aso-siy tugunlariga uzatilsa, u holda bunday fermalar ik-ki yarusli shprengelli fermalar deyiladi (10.3 v – rasm). 8 fan: kurilish mexanikasi ( i qism ), 10-ma'ruza. agar shprengelning pastki tugunlariga qo'yiladigan yuk fermaning yuqoridagi asosiy tugunlariga uzatilsa, u holda bunday fermalar ik-ki yarusli shprengelli fermalar deyiladi (10.3 v – rasm). bir yarusli shprengelli fermalarni hisoblashda ularning elementlari quyidagi uchta kategoriyaga bo'linadi: faqat asosiy fermaga tegishli bo'lgan elementlar. ulardagi zo'riqish shprengelni hisobga olmasdan, asosiy fermani hisoblash …

4 / 18

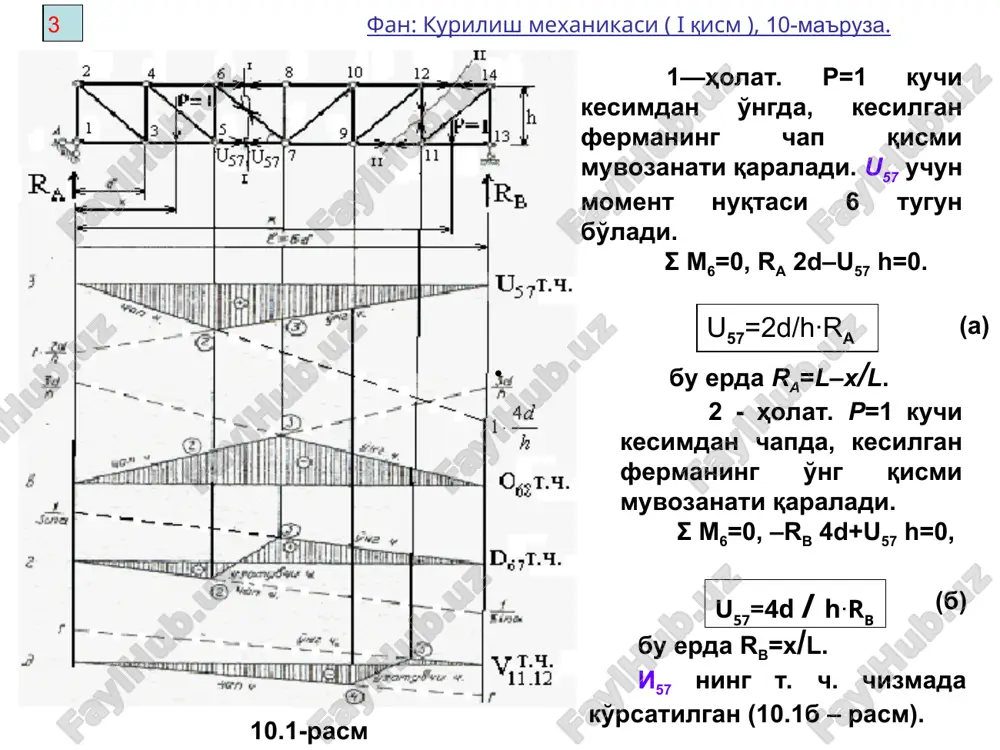

gan elemen-tlaridagi zo'riqishlarning ta'-sir chiziqlarini quramiz (hara-kat pastdan). o68ning t.ch. (i–kategoriya) 10.4 b – rasmdagi asosiy ferma ќo'riladi, ferma chap qismining muvozanati qaraladi. σm5= ra∙2d+o68∙h = 0. o68=-ra 2d/h o68 ning t. ch. 9,4 g– rasmda ќo'rsatildi d6’ 7 ning t. ch. (ii – kategoriya). d6’ 7 ning ta'sir chizig'i 10.4d–rasmda ko'rsatildi. d56’ ning t. ch. (iii– kategoriya). d56’ ning ta'sir chizig'i 10.4e – rasmda ko'rsatildi. 10 fan: kurilish mexanikasi ( i qism ), 10-ma'ruza. chap o'ng σ m5 = –rb∙4d - o68∙h = 0; σ y=0, σ y=0, ra+d56’∙sin α=0, 10.4 – rasm 11 fan: kurilish mexanikasi ( i qism ), 10-ma'ruza. v56 ning t. ch.(10.5-rasm) iv – kategoriya elementi. avval harakat pastdan, keyin harakat yuqoridan bo'lgan xol uchun asosiy fermadan t. ch. chizamiz. bu t. ch. foydalanib berilgan fermaning v56 zo'riqishni t. ch. chizamiz. 1.harakat pastdan. i–i tekislikni o'tkazamiz, kesilgan fermaning chap bo'lagini muvoza-natini qaraymiz. a) r=1 kuchi …

5 / 18

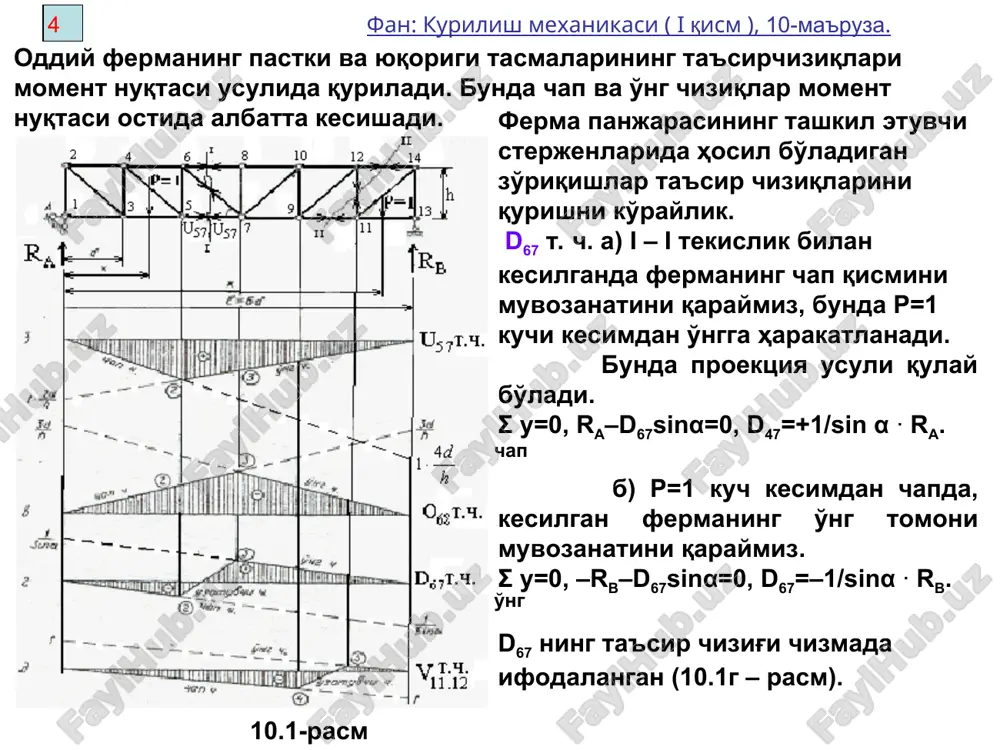

ngan fazoviy ferma-larning tayanch reaktsiyalari quyi-dagi muvozanat tenglamalaridan topiladi: 1–variant: σx-=0; σy=0; σz=0; σmx=0; σmy=0; σmz=0. 2–variant: σm1=0; σm2=0; σm3=0; σm4=0; σm5=0; σm6=0 fazoviy fermalar alohida tekis fermalardan qurilgan bo'lsa kuchlar shu fermalar tekis-ligi bo'yicha qo'yilgan bo'lsa, ularni hisoblashda alohida tekis fermalarga ajratish qulay hisob-lanadi (10.7–rasm). kuchlar fazoviy qo'yilgan bo'lsa, dastlab kuchlarni tekislik bo'yicha taksimlab, so'ngra aloxida tekis fermalarga ajra-tish mumkin (10.8 – rasm). 10.8 – rasm 10.7– rasm mustakil ishlash va nazorat savollari. fermalarning yuklash belbog'i deb nimaga aytiladi? balkasimon ferma reaktsiyasining ta'sir chizig'i oddiy balka reaktsiyasi bilan qanday farq qiladi? moment nuqtasi usuli yoki proektsiya usularida ta'sir chiziqlarini qurishda siljuvchi kuch (p=1) ning qanday ikki holati qaraladi. tugun kesish usulida ta'sir chiziqlarini qurishda siljuvchi kuchning qanday ikki holati qaraladi? o'tish to'g'ri chizig'ining holati qanday aniqlanadi? ferma sterjenlarining zo'riqishlari uchun moment nuqtasi mavjud bo'lsa, ta'sir chizig'i chap va o'ng to'g'ri chiziqlarning holati qanday bo'ladi? qanday fermalar shprengellli ferma deyiladi? …
