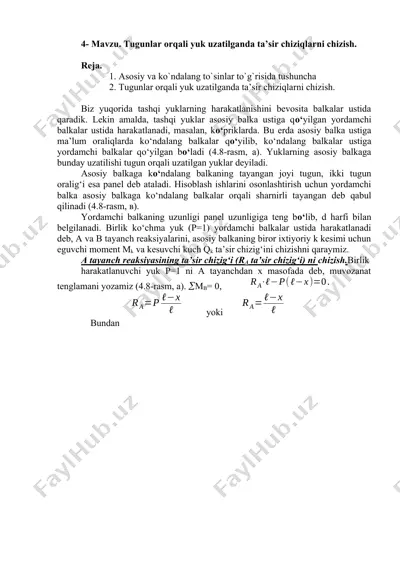

4- mavzu. tugunlar orqali yuk uzatilganda ta’sir chiziqlarni chizish. reja. 1. asosiy va ko`ndalang to`sinlar to`g`risida tushuncha 2. tugunlar orqali yuk uzatilganda ta’sir chiziqlarni chizish. biz yuqorida tashqi yuklarning harakatlanishini bevosita balkalar ustida qaradik. lekin amalda, tashqi yuklar asosiy balka ustiga qo‘yilgan yordamchi balkalar ustida harakatlanadi, masalan, ko‘priklarda. bu erda asosiy balka ustiga ma’lum oraliqlarda ko‘ndalang balkalar qo‘yilib, ko‘ndalang balkalar ustiga yordamchi balkalar qo‘yilgan bo‘ladi (4.8-rasm, a). yuklarning asosiy balkaga bunday uzatilishi tugun orqali uzatilgan yuklar deyiladi. asosiy balkaga ko‘ndalang balkaning tayangan joyi tugun, ikki tugun oralig‘i esa panel deb ataladi. hisoblash ishlarini osonlashtirish uchun yordamchi balka asosiy balkaga ko‘ndalang balkalar orqali sharnirli tayangan deb qabul qilinadi (4.8-rasm, в). yordamchi balkaning uzunligi panel uzunligiga teng bo‘lib, d harfi bilan belgilanadi. birlik ko‘chma yuk (p=1) yordamchi balkalar ustida harakatlanadi deb, a va b tayanch reaksiyalarini, asosiy balkaning biror ixtiyoriy k kesimi uchun eguvchi moment mk va kesuvchi kuch qk ta’sir chizig‘ini …

2 / 4

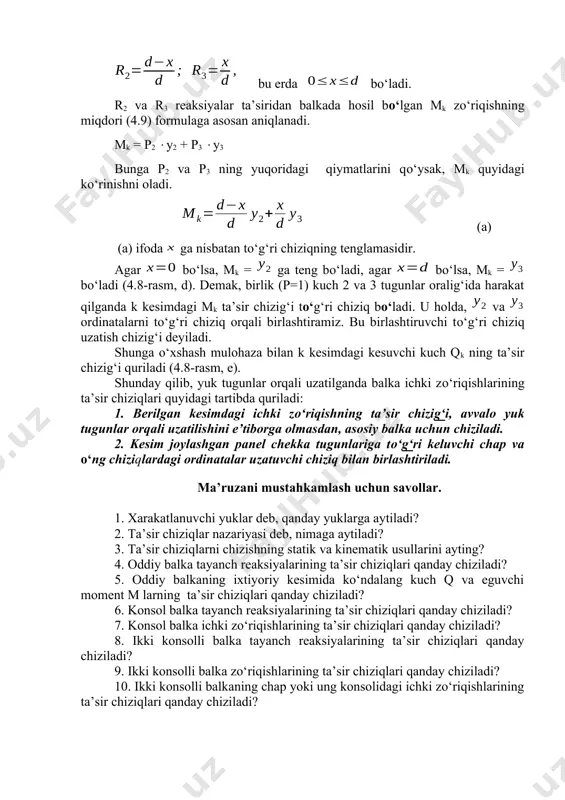

lka bo‘ylab harakatlanishi holatini qaraymiz. birlik p=1 yuk kesim joylashgan panelning chap tugunidan masofada (4.8-rasm, в) bo‘lsin. u holda uning ta’siri 2 va 3 tugunlar orqali r2, r3 reaksiyalar ko‘rinishida asosiy balkaga uzatiladi. bu reaksiyalarning miqdori prolyoti d ga teng bњlgan oddiy balka tayanch reaksiyalari kabi aniqlanadi.[footnoteref:2] [2: karnovsky i.a., lebed o.i. advanced methods of structural analysis. canada.2010.(38-40 bet)] bu erda bo‘ladi. r2 va r3 reaksiyalar ta’siridan balkada hosil bo‘lgan mk zo‘riqishning miqdori (4.9) formulaga asosan aniqlanadi. mk = p2 y2 + p3 y3 bunga p2 va p3 ning yuqoridagi qiymatlarini qo‘ysak, mk quyidagi ko‘rinishni oladi. (a) (a) ifoda ga nisbatan to‘g‘ri chiziqning tenglamasidir. agar bo‘lsa, mk = ga teng bo‘ladi, agar bo‘lsa, mk = bo‘ladi (4.8-rasm, d). demak, birlik (p=1) kuch 2 va 3 tugunlar oralig‘ida harakat qilganda k kesimdagi mk ta’sir chizig‘i to‘g‘ri chiziq bo‘ladi. u holda, va ordinatalarni to‘g‘ri chiziq orqali birlashtiramiz. bu birlashtiruvchi to‘g‘ri chiziq uzatish …

3 / 4

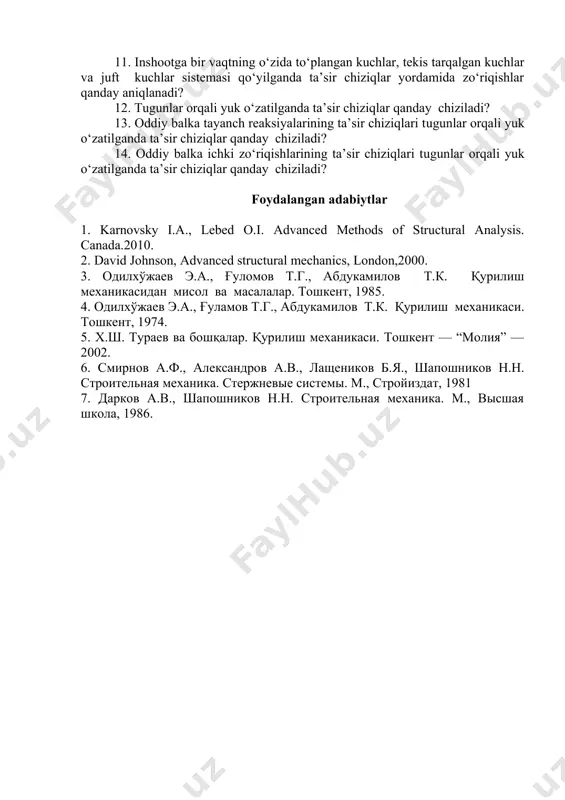

iziladi? 6. konsol balka tayanch reaksiyalarining ta’sir chiziqlari qanday chiziladi? 7. konsol balka ichki zo‘riqishlarining ta’sir chiziqlari qanday chiziladi? 8. ikki konsolli balka tayanch reaksiyalarining ta’sir chiziqlari qanday chiziladi? 9. ikki konsolli balka zo‘riqishlarining ta’sir chiziqlari qanday chiziladi? 10. ikki konsolli balkaning chap yoki ung konsolidagi ichki zo‘riqishlarining ta’sir chiziqlari qanday chiziladi? 11. inshootga bir vaqtning o‘zida to‘plangan kuchlar, tekis tarqalgan kuchlar va juft kuchlar sistemasi qo‘yilganda ta’sir chiziqlar yordamida zo‘riqishlar qanday aniqlanadi? 12. tugunlar orqali yuk o‘zatilganda ta’sir chiziqlar qanday chiziladi? 13. oddiy balka tayanch reaksiyalarining ta’sir chiziqlari tugunlar orqali yuk o‘zatilganda ta’sir chiziqlar qanday chiziladi? 14. oddiy balka ichki zo‘riqishlarining ta’sir chiziqlari tugunlar orqali yuk o‘zatilganda ta’sir chiziqlar qanday chiziladi? foydalangan adabiytlar 1. karnovsky i.a., lebed o.i. advanced methods of structural analysis. canada.2010. 2. david johnson, advanced structural mechanics, london,2000. 3. одилхўжаев э.а., ғуломов т.г., абдукамилов т.к. қурилиш механикасидан мисол ва масалалар. тошкент, 1985. 4. одилхўжаев э.а., ғуламов …

4 / 4

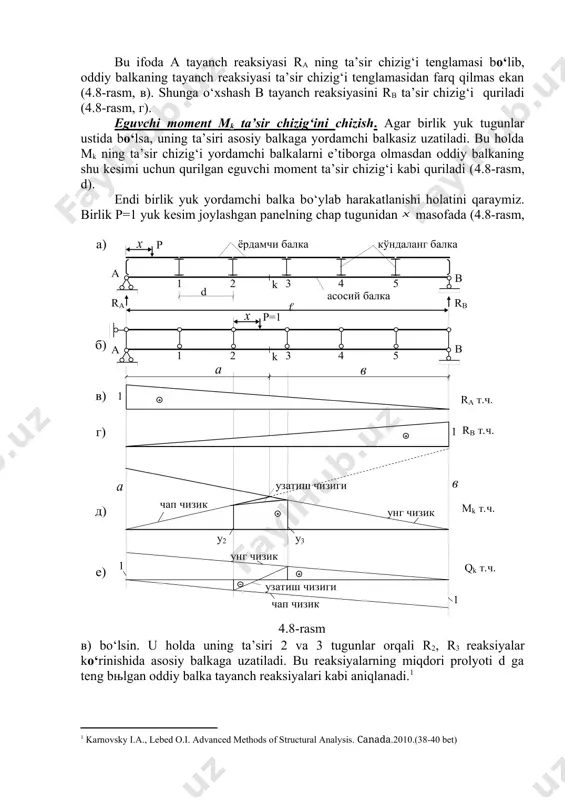

а) б) 4.8-rasm в) г) д) е) в а ёрдамчи балка r а т.ч. 1 м k т.ч. p кўндаланг балка 1 2 3 4 5 d k асосий балка r а r в 1 2 3 4 5 k а  в r в т.ч. 1 чап чизик унг чизик унг чизик чап чизик узатиш чизиги q k т.ч. а у 2 у 3 1 х p=1 х х в а в а � embed equation.3 �� embed equation.3 �� а 5 4 3 2 1 k 1 k d 5 3 4 2 кўндаланг балка ёрдамчи балка p а а) в асосий балка в rв rа ( p=1 б) � embed equation.3 �� узатиш чизиги 1 qk т.ч. чап чизик унг чизик е) 4.8-rasm 1 у3 у2 унг чизик чап чизик мk т.ч. д) � embed equation.3 �� узатиш чизиги � embed equation.3 �� rа т.ч. rв …
