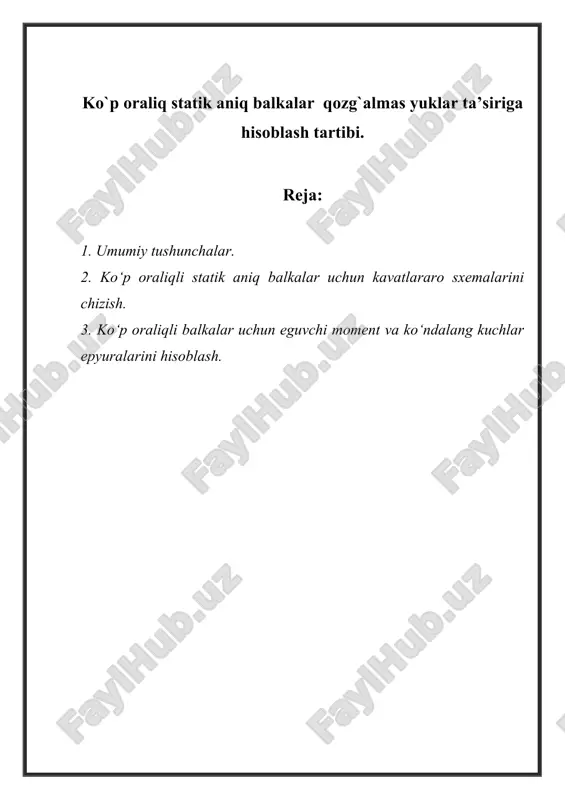

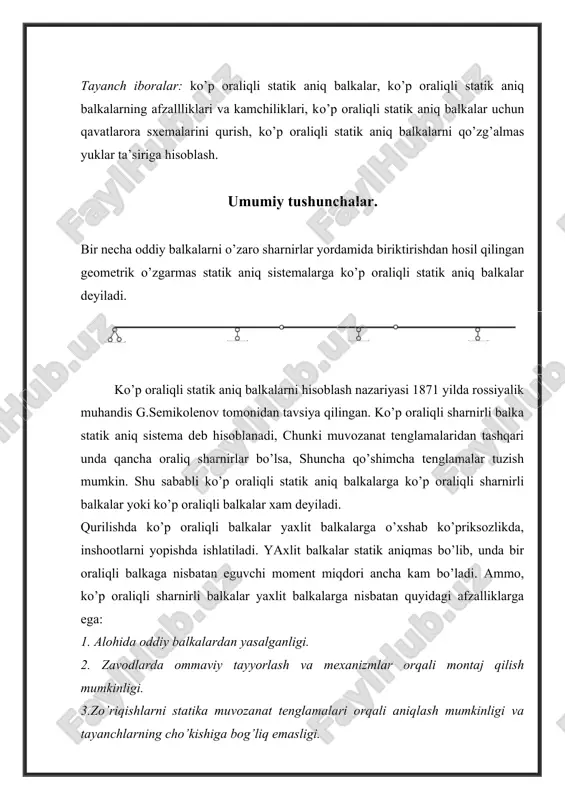

ko`p oraliq statik aniq balkalar qozg`almas yuklar ta’siriga hisoblash tartibi. reja: 1. umumiy tushunchalar. 2. ko‘p oraliqli statik aniq balkalar uchun kavatlararo sxemalarini chizish. 3. ko‘p oraliqli balkalar uchun eguvchi moment va ko‘ndalang kuchlar epyuralarini hisoblash. tayanch iboralar: ko’p oraliqli statik aniq balkalar, ko’p oraliqli statik aniq balkalarning afzallliklari va kamchiliklari, ko’p oraliqli statik aniq balkalar uchun qavatlarora sxemalarini qurish, ko’p oraliqli statik aniq balkalarni qo’zg’almas yuklar ta’siriga hisoblash. umumiy tushunchalar. bir necha oddiy balkalarni o’zaro sharnirlar yordamida biriktirishdan hosil qilingan geometrik o’zgarmas statik aniq sistemalarga ko’p oraliqli statik aniq balkalar deyiladi. ko’p oraliqli statik aniq balkalarni hisoblash nazariyasi 1871 yilda rossiyalik muhandis g.semikolenov tomonidan tavsiya qilingan. ko’p oraliqli sharnirli balka statik aniq sistema deb hisoblanadi, chunki muvozanat tenglamalaridan tashqari unda qancha oraliq sharnirlar bo’lsa, shuncha qo’shimcha tenglamalar tuzish mumkin. shu sababli ko’p oraliqli statik aniq balkalarga ko’p oraliqli sharnirli balkalar yoki ko’p oraliqli balkalar xam deyiladi. qurilishda ko’p oraliqli …

2 / 9

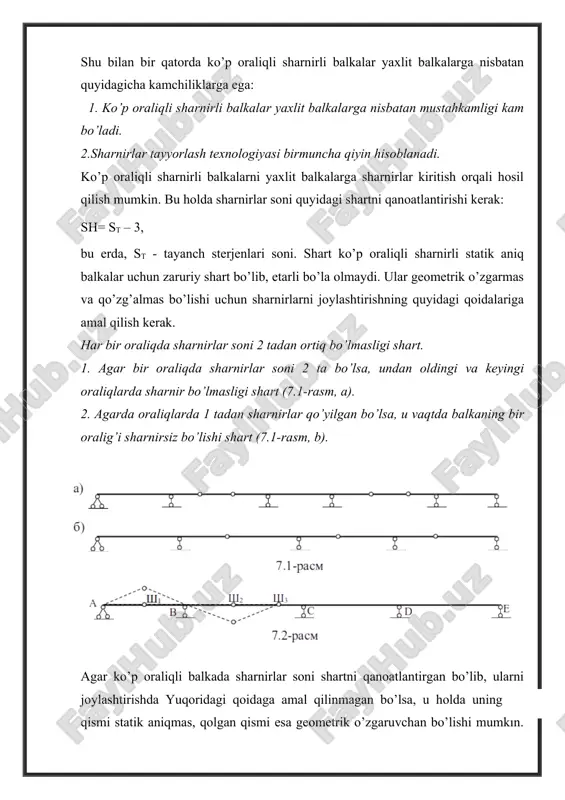

ologiyasi birmuncha qiyin hisoblanadi. ko’p oraliqli sharnirli balkalarni yaxlit balkalarga sharnirlar kiritish orqali hosil qilish mumkin. bu holda sharnirlar soni quyidagi shartni qanoatlantirishi kerak: sh= st – 3, bu erda, st - tayanch sterjenlari soni. shart ko’p oraliqli sharnirli statik aniq balkalar uchun zaruriy shart bo’lib, etarli bo’la olmaydi. ular geometrik o’zgarmas va qo’zg’almas bo’lishi uchun sharnirlarni joylashtirishning quyidagi qoidalariga amal qilish kerak. har bir oraliqda sharnirlar soni 2 tadan ortiq bo’lmasligi shart. 1. agar bir oraliqda sharnirlar soni 2 ta bo’lsa, undan oldingi va keyingi oraliqlarda sharnir bo’lmasligi shart (7.1-rasm, a). 2. agarda oraliqlarda 1 tadan sharnirlar qo’yilgan bo’lsa, u vaqtda balkaning bir oralig’i sharnirsiz bo’lishi shart (7.1-rasm, b). agar ko’p oraliqli balkada sharnirlar soni shartni qanoatlantirgan bo’lib, ularni joylashtirishda yuqoridagi qoidaga amal qilinmagan bo’lsa, u holda uning bir qismi statik aniqmas, qolgan qismi esa geometrik o’zgaruvchan bo’lishi mumkin. masalan, 7.2-rasmda tasvirlangan balkada sharnirlar soni sh = st –3 …

3 / 9

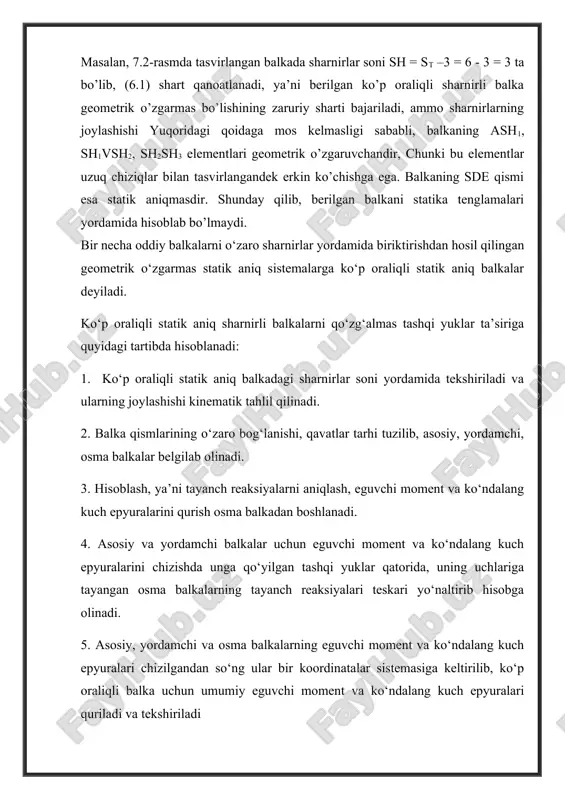

g joylashishi kinematik tahlil qilinadi. 2. balka qismlarining o‘zaro bog‘lanishi, qavatlar tarhi tuzilib, asosiy, yordamchi, osma balkalar belgilab olinadi. 3. hisoblash, ya’ni tayanch reaksiyalarni aniqlash, eguvchi moment va ko‘ndalang kuch epyuralarini qurish osma balkadan boshlanadi. 4. asosiy va yordamchi balkalar uchun eguvchi moment va ko‘ndalang kuch epyuralarini chizishda unga qo‘yilgan tashqi yuklar qatorida, uning uchlariga tayangan osma balkalarning tayanch reaksiyalari teskari yo‘naltirib hisobga olinadi. 5. asosiy, yordamchi va osma balkalarning eguvchi moment va ko‘ndalang kuch epyuralari chizilgandan so‘ng ular bir koordinatalar sistemasiga keltirilib, ko‘p oraliqli balka uchun umumiy eguvchi moment va ko‘ndalang kuch epyuralari quriladi va tekshiriladi statik aniq tekis fermalar. umumiy tushunchalar. ferma xaqida tushuncha. sharnirlar vositasida bir-biri bilan tutashtirilgan to'g`ri chiziqli sterjenlardan tashkil topgan geometrik o'zgarmas konstruktsiya ferma deb ataladi. agar fermaning barcha sterjenlari bir tekislikda joylashgan bo'lsa, bunday ferma tekis ferma deyiladi. ferma sterjenlarining uchlarini tutashtiruvchi nuqtalar (sharnirlar) ferma tugunlari deb ataladi. agar tayanch reaksiyalarni va ferma …

4 / 9

rjen og`irligini tugunlarga taqsimlanadi. bunday xolda fermaning xar bir sterjen uchlariga qo'yilgan ikki kuch ta'sir etadi va muvozanat xolatda bu kuchlar sterjenlar bo'ylab yo'nalgan bo'ladi. demak, ferma sterjenlari faqat cho'zilish yoki siqilishga qarshilik ko'rsatadi (sterjenlarga faqat cho'zuvchi yoki siquvchi kuchlar ta'sir etadi) deb xisoblasa bo'ladi. ko’p oraliqli statik aniq balkalar uchun qavatlarora sxemalarini qurish. ko’p oraliqli sharnirli statik aniq balkalarni hisoblash uchun ularning elementlarining o’zaro bog’lanishi yoki qavatli tarhlari tuziladi. buning uchun u asosiy va yordamchi balkalarga ajratiladi. asosiy balka o’ziga va yordamchi balkalarga ta’sir qilayotgan yuklarni qabul qilib, hammasini bevosita erga uzatadi. yordamchi balkalar esa, o’zlariga ta’sir qilayotgan yuklarni qisman erga yoki to’lig’icha asosiy balkaga yoki o’zidan pastdagi yordamchi balkaga uzatadi (7.3-rasm, b). agarda yordamchi balka bevosita er bilan bog’langan bo’lmasa, unga osma balka deyiladi (7.3-rasm, a). ko’p oraliqli sharnirli statik aniq balkalarni hisoblash doimo osma yoki yordamchi balkadan, yordamchi balkalarning ham eng yuqoridagisidan boshlanadi. ko’p oraliqli sharnirli statik …

5 / 9

hizishda unga qo’yilgan tashqi yuklar qatorida, uning uchlariga tayangan osma balkalarning tayanch reaktsiyalari teskari yo’naltirib hisobga olinadi. asosiy, yordamchi va osma balkalarning eguvchi moment va ko’ndalang kuch epyuralari chizilgandan so’ng ular bir koordinatalar sistemasiga keltirilib, ko’p oraliqli balka uchun umumiy eguvchi moment va ko’ndalang kuch epyuralari quriladi va tekshiriladi. xulosa yuqorida keltirilgan sxemalardan sharnirlarni joylashtirish-ning quyidagi qoidasini olish mumkin. 1. har bir prolyotda 2 dan ko'p sharnir joylashtirish mumkin emas; 2. 2 ta sharnirli prolyot sharnirsiz prolyot bilan almashib keladi; 3. bitta prolyotdan tashqari har bir prolyotga bittadan sharnir qo'yish mumkin. ko'p prolyotli statik aniq balkalarni analitik usulda hisoblash. bunday balkalarda tashqi doimiy yuk ta'sirida hosil bo'ladigan eguvchi moment va ko'ndalang kuch epyuralarni qurishdan avval balka elementlarining o'zaro bog'lanish sxemasini chizib, asosiy va osma balkalar belgilab olinadi. eguvchi moment va ko'ndalang kuch epyuralarini qurish osma balkalardan boshlanadi. asosiy balkalar uchun eguvchi moment va ko'ndalang kuch epyuralarini chizishda unga ko'yilgan tashqi …
