statik aniq yassi fermalarni hisoblash

PPTX 22 sahifa 2,5 MB Bepul yuklash

22 sahifa

FaylHub.uz

Telegram orqali yuklab olish

Hajm 2,5 MB

Fayl turi PPTX

Sahifalar 22

Yangilangan Dek 2025

Sahifa ko'rinishi (6 sahifa)

Pastga aylantiring 👇

1 / 22

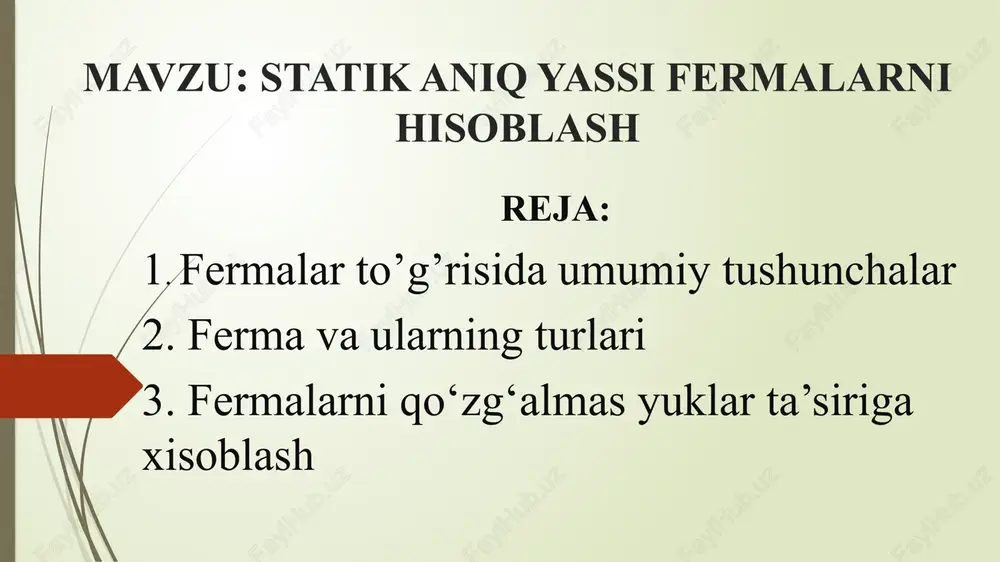

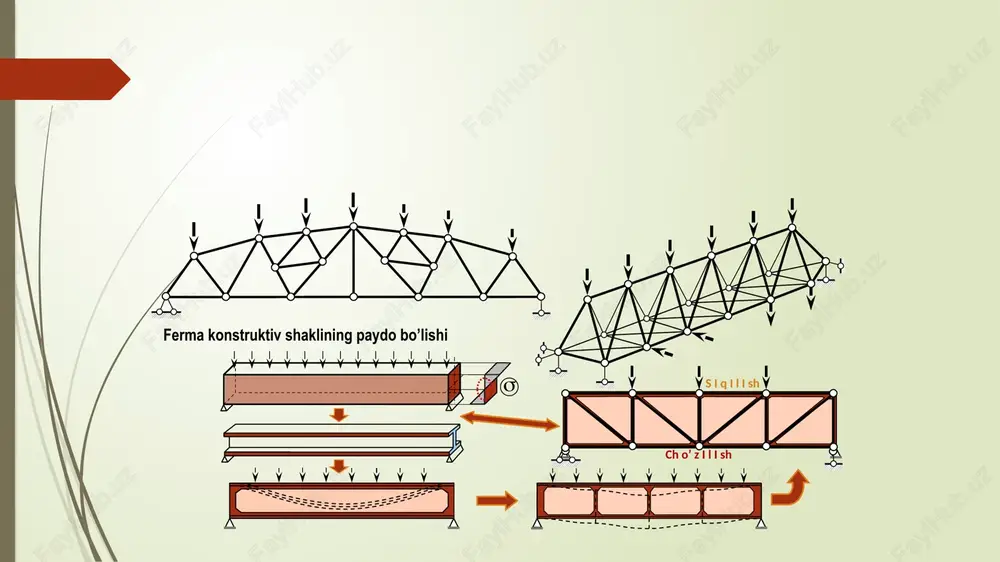

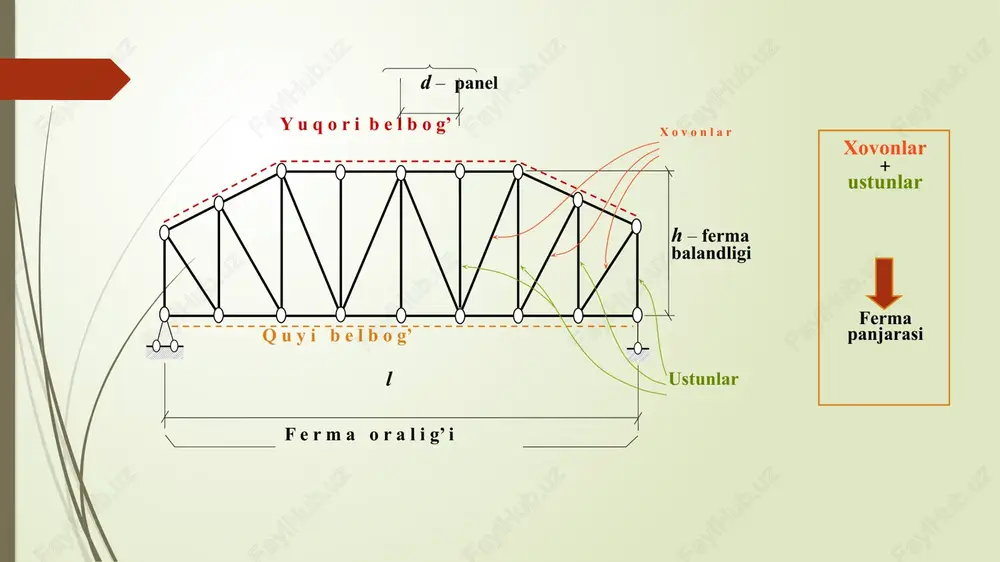

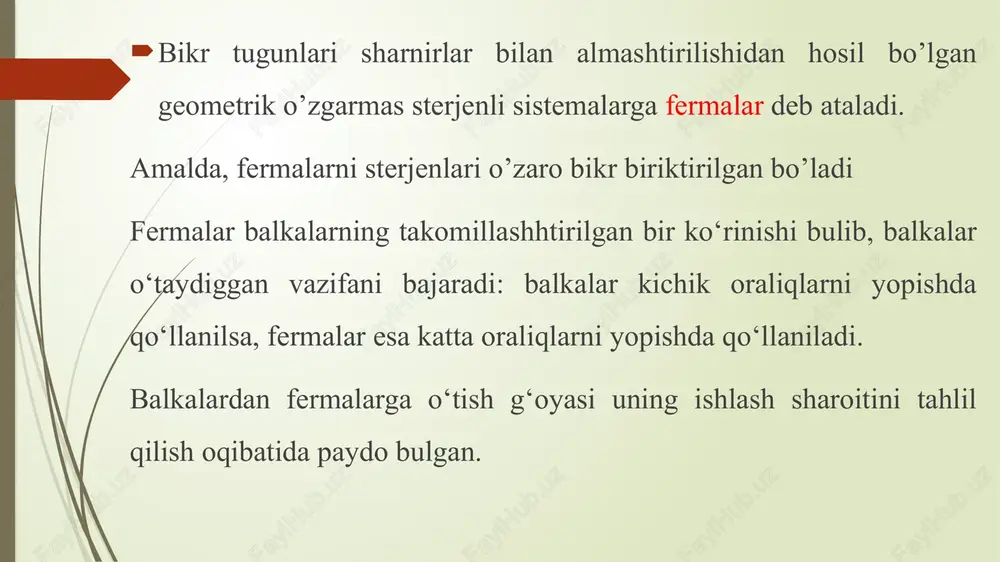

mavzu: statik aniq yassi fermalarni hisoblash mavzu: statik aniq yassi fermalarni hisoblash reja: 1. fermalar to’g’risida umumiy tushunchalar 2. ferma va ularning turlari 3. fermalarni qo‘zg‘almas yuklar ta’siriga xisoblash  bikr tugunlari sharnirlar bilan almashtirilishidan hosil bo’lgan geometrik o’zgarmas sterjenli sistemalarga fermalar deb ataladi. amalda, fermalarni sterjenlari o’zaro bikr biriktirilgan bo’ladi fermalar balkalarning takomillashhtirilgan bir ko‘rinishi bulib, balkalar o‘taydiggan vazifani bajaradi: balkalar kichik oraliqlarni yopishda qo‘llanilsa, fermalar esa katta oraliqlarni yopishda qo‘llaniladi. balkalardan fermalarga o‘tish g‘oyasi uning ishlash sharoitini tahlil qilish oqibatida paydo bulgan. ferma konstruktiv shaklining paydo bo’lishi s ch o’ z i l i sh s i q i l i sh f e r m a o r a l i g’ i l h – ferma balandligi y u q o r i b e l b o g’ q u y i b e l b o g’ d – panel x o v o …

2 / 22

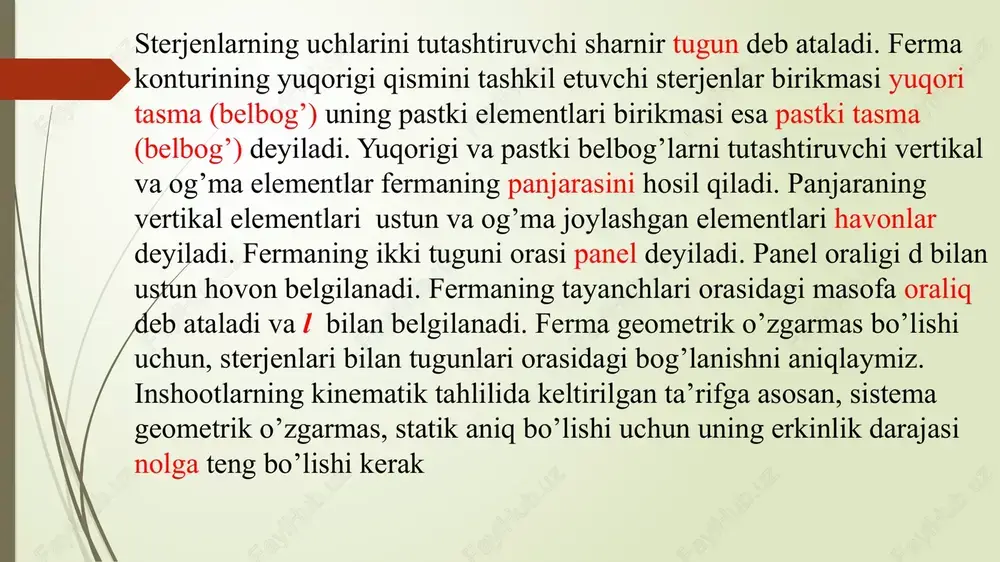

ning ikki tuguni orasi panel deyiladi. panel oraligi d bilan ustun hovon belgilanadi. fermaning tayanchlari orasidagi masofa oraliq deb ataladi va l bilan belgilanadi. ferma geometrik o’zgarmas bo’lishi uchun, sterjenlari bilan tugunlari orasidagi bog’lanishni aniqlaymiz. inshootlarning kinematik tahlilida keltirilgan ta’rifga asosan, sistema geometrik o’zgarmas, statik aniq bo’lishi uchun uning erkinlik darajasi nolga teng bo’lishi kerak w = 2t – s – st = 0, t-tugunlar son s-ichki sterjinlar soni st-tayanch sterjinlar soni agar uchburchak shaklidagi sterjen sharnirli birikmaga har bir keyingi sharnir bir to’g’ri chiziqda yotmagan ikki sterjen yordamida ulangan bo’lsa, hosil bo’lgan ferma geometrik o’zgarmas oddiy ferma deyiladi. fermalar quyidagi belgilariga qarab turlarga bo‘linadi:  1. fermalar tashqi konturining ko‘rinishiga qarab  a)uchburchak shaklli  b)parallel belbog‘li  v) poligonal shaklli bo‘lishi mumkin. fermalar panjaralarining tuzilishiga ko‘ra quyidagilarga bo‘linadi: uchburchak panjarali a)oddiy hovon panjarali b)yarim hovon panjarali v) ikki hovon panjarali g) ko‘p panjarali fermalar. a) b) v) g) …

3 / 22

rga ʻ ʻ ʻ nisbatan bir noma'lumli bitta tenglama xosil qilish mumkin va zo riqishni ʻ etarlicha aniqlikda xisoblasa bo ladi, usuldan noto g ri foydalanilsa ʻ ʻ ʻ noma'lumlarga nisbatan tenglamalar sistemasi xosil bo lib, noma'lumlar soni ʻ ortgan sari sistemani echish murakkablashib boradi. tekislikdagi xarkanday kuchlar sistemasi uchun statikaning bir biriga bog liq bo lmagan uch gruppa ʻ ʻ muvozanat tengmalarini tuzish mumkin. qo zgalmas yuklar ta'siridagi fermalarni xisoblash.ʻ p1 p2 p3 ha ra rb d n h 0 1 4 3 2 5 6 7 8 9 10 11 moment nuqtalar usuli fermaning biror qismida joylashgan sterjenlardagi zo rikishlarni aniklash ʻ talab etilsa, shu kismdan biror 1-1 kesim o tkazib fermani ikki qismga fikran ʻ bo lamiz. ajratilgan qismlardan biri olib qolib ikkinchisini tashlab yuboramiz. ʻ tashlab yuborilgan qismni qoldirilgan qismga ko rsatadigan ta'sirini noma'lum (n) ʻ zo riqishlar bilan almashtiramiz. ʻ bu usulning shartiga ko ra …

4 / 22

statik aniq yassi fermalarni hisoblash - Page 4

5 / 22

statik aniq yassi fermalarni hisoblash - Page 5

6 / 22

statik aniq yassi fermalarni hisoblash - Page 6

Ko'proq o'qimoqchimisiz?

Barcha 22 sahifani Telegram orqali bepul yuklab oling.

To'liq faylni yuklab olish

"statik aniq yassi fermalarni hisoblash" haqida

mavzu: statik aniq yassi fermalarni hisoblash mavzu: statik aniq yassi fermalarni hisoblash reja: 1. fermalar to’g’risida umumiy tushunchalar 2. ferma va ularning turlari 3. fermalarni qo‘zg‘almas yuklar ta’siriga xisoblash  bikr tugunlari sharnirlar bilan almashtirilishidan hosil bo’lgan geometrik o’zgarmas sterjenli sistemalarga fermalar deb ataladi. amalda, fermalarni sterjenlari o’zaro bikr biriktirilgan bo’ladi fermalar balkalarning takomillashhtirilgan bir ko‘rinishi bulib, balkalar o‘taydiggan vazifani bajaradi: balkalar kichik oraliqlarni yopishda qo‘llanilsa, fermalar esa katta oraliqlarni yopishda qo‘llaniladi. balkalardan fermalarga o‘tish g‘oyasi uning ishlash sharoitini tahlil qilish oqibatida paydo bulgan. ferma konstruktiv shaklining paydo bo’lishi s ch o’ z i l i sh s i q ...

Bu fayl PPTX formatida 22 sahifadan iborat (2,5 MB). "statik aniq yassi fermalarni hisoblash"ni yuklab olish uchun chap tomondagi Telegram tugmasini bosing.
