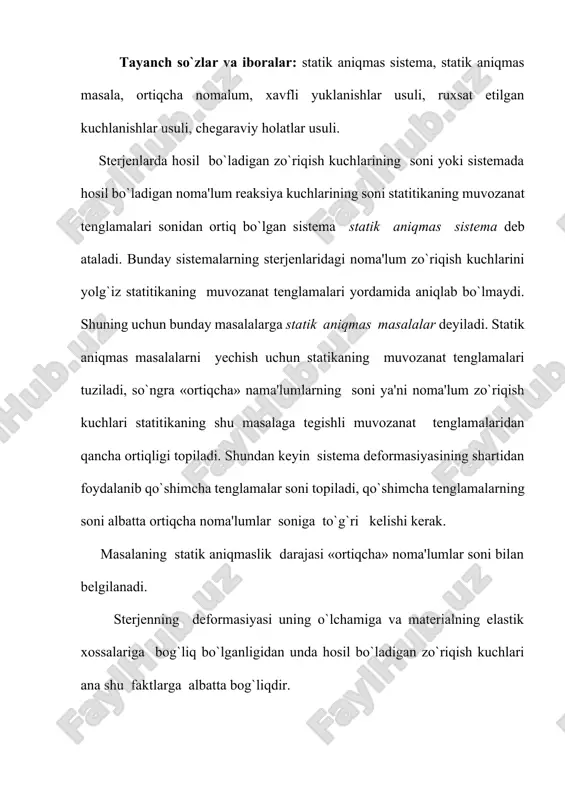

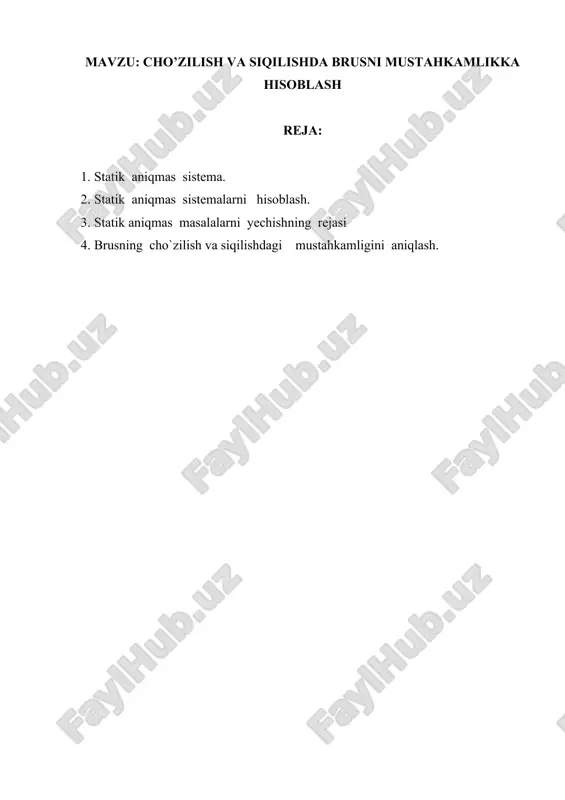

mavzu: cho’zilish va siqilishda brusni mustahkamlikka hisoblash reja: 1. statik aniqmas sistema. 2. statik aniqmas sistemalarni hisoblash. 3. statik aniqmas masalalarni yechishning rejasi 4. brusning cho`zilish va siqilishdagi mustahkamligini aniqlash. tayanch so`zlar va iboralar: statik aniqmas sistema, statik aniqmas masala, ortiqcha nomalum, xavfli yuklanishlar usuli, ruxsat etilgan kuchlanishlar usuli, chegaraviy holatlar usuli. sterjenlarda hosil bo`ladigan zo`riqish kuchlarining soni yoki sistemada hosil bo`ladigan noma'lum reaksiya kuchlarining soni statitikaning muvozanat tenglamalari sonidan ortiq bo`lgan sistema statik aniqmas sistema deb ataladi. bunday sistemalarning sterjenlaridagi noma'lum zo`riqish kuchlarini yolg`iz statitikaning muvozanat tenglamalari yordamida aniqlab bo`lmaydi. shuning uchun bunday masalalarga statik aniqmas masalalar deyiladi. statik aniqmas masalalarni yechish uchun statikaning muvozanat tenglamalari tuziladi, so`ngra «ortiqcha» nama'lumlarning soni ya'ni noma'lum zo`riqish kuchlari statitikaning shu masalaga tegishli muvozanat tenglamalaridan qancha ortiqligi topiladi. shundan keyin sistema deformasiyasining shartidan foydalanib qo`shimcha tenglamalar soni topiladi, qo`shimcha tenglamalarning soni albatta ortiqcha noma'lumlar soniga to`g`ri kelishi kerak. masalaning statik aniqmaslik darajasi «ortiqcha» …

2 / 9

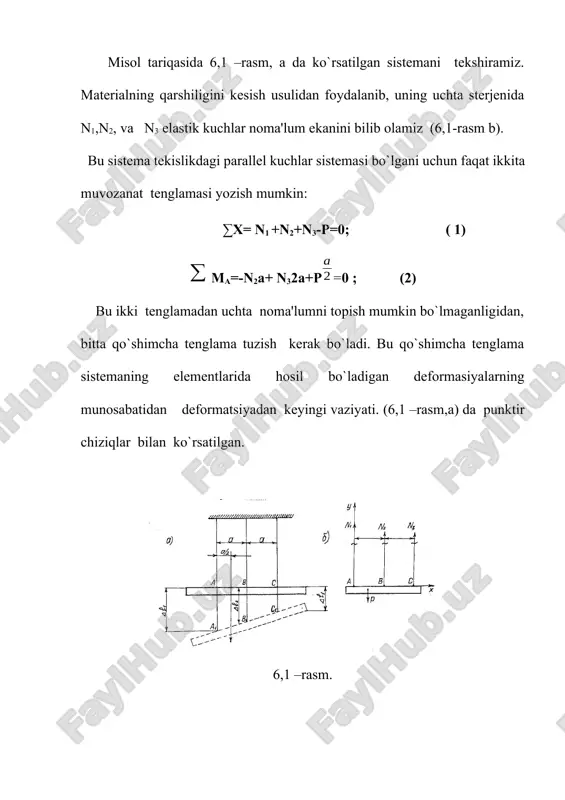

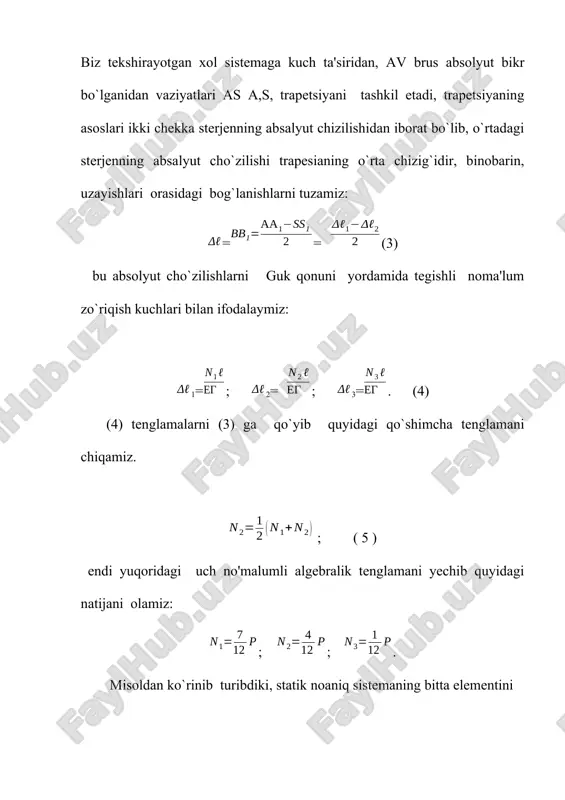

topish mumkin bo`lmaganligidan, bitta qo`shimcha tenglama tuzish kerak bo`ladi. bu qo`shimcha tenglama sistemaning elementlarida hosil bo`ladigan deformasiyalarning munosabatidan deformatsiyadan keyingi vaziyati. (6,1 –rasm,a) da punktir chiziqlar bilan ko`rsatilgan. 6,1 –rasm. biz tekshirayotgan xol sistemaga kuch ta'siridan, av brus absolyut bikr bo`lganidan vaziyatlari as a,s, trapetsiyani tashkil etadi, trapetsiyaning asoslari ikki chekka sterjenning absalyut chizilishidan iborat bo`lib, o`rtadagi sterjenning absalyut cho`zilishi trapesianing o`rta chizig`idir, binobarin, uzayishlari orasidagi bog`lanishlarni tuzamiz: ==(3) bu absolyut cho`zilishlarni guk qonuni yordamida tegishli noma'lum zo`riqish kuchlari bilan ifodalaymiz: 1=; 2=; 3=. (4) (4) tenglamalarni (3) ga qo`yib quyidagi qo`shimcha tenglamani chiqamiz. ; ( 5 ) endi yuqoridagi uch no'malumli algebralik tenglamani yechib quyidagi natijani olamiz: ; ; . misoldan ko`rinib turibdiki, statik noaniq sistemaning bitta elementini tayyorlashda quyilgan noaniqlik shu sistemaning barcha elementlarida zo`riqish kuchlarini hosil qiladi. cho`zilish va siqilishda brus mustaxkamligini tekshirish va uning zarur o`lchamlarini aniqlash. oldin bo`ylama kuch ta'sirida brusda kuchlanish va deformasiyalarning taqsimlanishi …

3 / 9

fli nagruzkalar usuli. 2. ruxsat etilgan kuchlanishlar usuli 3. chegaraviy holat bo`yicha hisoblash. 1. xavfli nagruzkalar usuli. bu usulda mustahkamlik sharti siaftida inshootga ta'sir qiladigan eng katta nagruzka ruxsat etilgan qiymat (r) dan oshib ketmasligi kerakligi talabi qo`yiladi. ruxsat etilgan nagruzka xavfli nagruzkaning mustahkamlikning extiyot koeffisiyenti deb ataladigan biror koeffitsiyent (n>1) ga bo`lingan qiymatiga teng: rmax (6) bunday markaziy cho`zilish yoki siqilishda xavfli kuch quyidagi tenglamadan topiladi. rx (7) mo`rt materiallar uchun oquvchanlik chegarasi o`rniga mustahkamlik chegarasini olish mumkin: rxf (8) ruxsat etilgan kuchlanishlar usuli bu usulda sterjenda paydo bo`ladigan eng katta kuchlanish ruxsat etilgan qiymatdn ortib ketmasligi talab etiladi. ruxsat etilgan normal kuchlanish ( ) bilan belgilanadi. masalan cho`zilishda mustahkamlik sharti quyidagi ko`rinishga ega: (9) haqiqiy kuchlanishni ruxsat etilgan qiymatga teng deb taxlil qilsak,quyidagiga ega bo`lamiz: ; ruxsat etilgan kuchlanish xavfli kuchlanish ni mustahkamlikning extiyot koeffisiyenti n ga bo`lingan qiymatiga teng: ; (10) xulosa turli omillarning ta'sirini to`la hisobga …

4 / 9

i. r-materialning hisobiy qashiligi. r rn-materialning normativ qarshiligi k-materialning normativ qarshiligidan chetga og`ishlarni hisobga oluvchi xavfsizlik koeffitsiyenti. adabiyotlar: 1. m.t o'rozboyev «materiallar qarshiligi kursi» toshkent, «o'qituvchi» 1979 yil. 2. k.m mansurov «materiallar qarshiligi kursi» toshkent, «o'qituvchi» 1983 yil. 3. a.v darkov, g.s shpirov «soprotivleniye materialov» moskva«vo'sshaya shkola» 1993 g. 4. n.m belyayev va boshqalar, «materiallar qarshiligidan masalalar to'plami» toshkent, «o'qituvchi» 1993 yil. 5. n.m belyayev i dr. «sbornik zadach po soprotivlenin materialov» m, «nauka» 1992 g. oleobject3.bin image4.wmf oleobject4.bin image5.png image6.wmf oleobject6.bin image7.wmf oleobject7.bin image8.wmf oleobject8.bin image9.wmf oleobject9.bin image10.wmf oleobject10.bin image11.wmf oleobject11.bin oleobject12.bin oleobject13.bin image12.wmf oleobject14.bin oleobject15.bin image13.wmf oleobject16.bin image14.wmf oleobject17.bin image15.wmf oleobject18.bin image16.wmf oleobject19.bin image17.wmf oleobject20.bin image18.wmf oleobject21.bin image19.wmf oleobject22.bin image20.wmf oleobject23.bin image21.wmf oleobject24.bin image1.wmf image22.wmf oleobject25.bin image23.wmf oleobject26.bin oleobject27.bin image24.wmf oleobject28.bin image25.wmf oleobject29.bin image26.wmf oleobject1.bin oleobject30.bin image27.wmf oleobject31.bin image2.wmf oleobject2.bin image3.wmf l d 2 1 1 1 ss bb - aa = 2 2 1 l l d …
