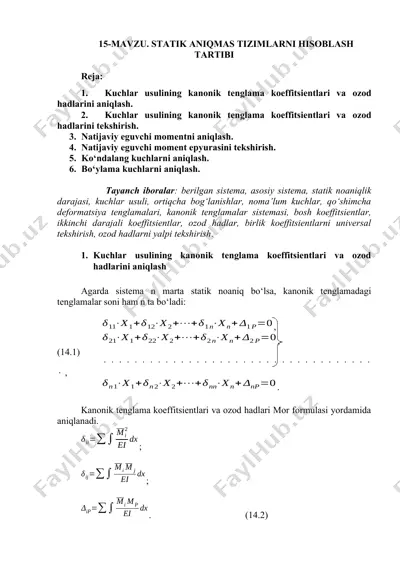

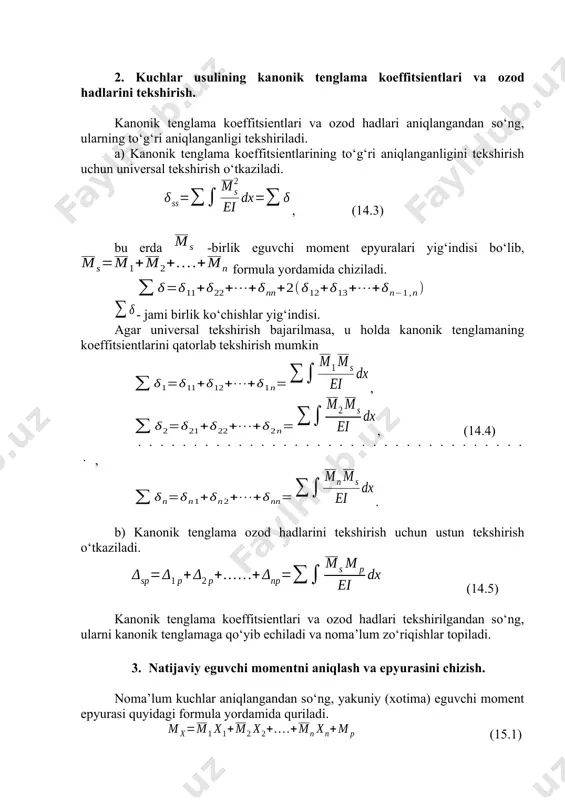

15-mavzu. statik aniqmas tizimlarni hisoblash tartibi reja: 1. kuchlar usulining kanonik tenglama koeffitsientlari va ozod hadlarini aniqlash. 2. kuchlar usulining kanonik tenglama koeffitsientlari va ozod hadlarini tekshirish. 3. natijaviy eguvchi momentni aniqlash. 4. natijaviy eguvchi moment epyurasini tekshirish. 5. ko‘ndalang kuchlarni aniqlash. 6. bo‘ylama kuchlarni aniqlash. tayanch iboralar: berilgan sistema, asosiy sistema, statik noaniqlik darajasi, kuchlar usuli, ortiqcha bog‘lanishlar, noma’lum kuchlar, qo‘shimcha deformatsiya tenglamalari, kanonik tenglamalar sistemasi, bosh koeffitsientlar, ikkinchi darajali koeffitsientlar, ozod hadlar, birlik koeffitsientlarni universal tekshirish, ozod hadlarni yalpi tekshirish. 1. kuchlar usulining kanonik tenglama koeffitsientlari va ozod hadlarini aniqlash agarda sistema n marta statik noaniq bo‘lsa, kanonik tenglamadagi tenglamalar soni ham n ta bo‘ladi: , , (14.1) , . kanonik tenglama koeffitsientlari va ozod hadlari mor formulasi yordamida aniqlanadi. ; ; . (14.2) 2. kuchlar usulining kanonik tenglama koeffitsientlari va ozod hadlarini tekshirish. kanonik tenglama koeffitsientlari va ozod hadlari aniqlangandan so‘ng, ularning to‘g‘ri aniqlanganligi tekshiriladi. a) kanonik …

2 / 6

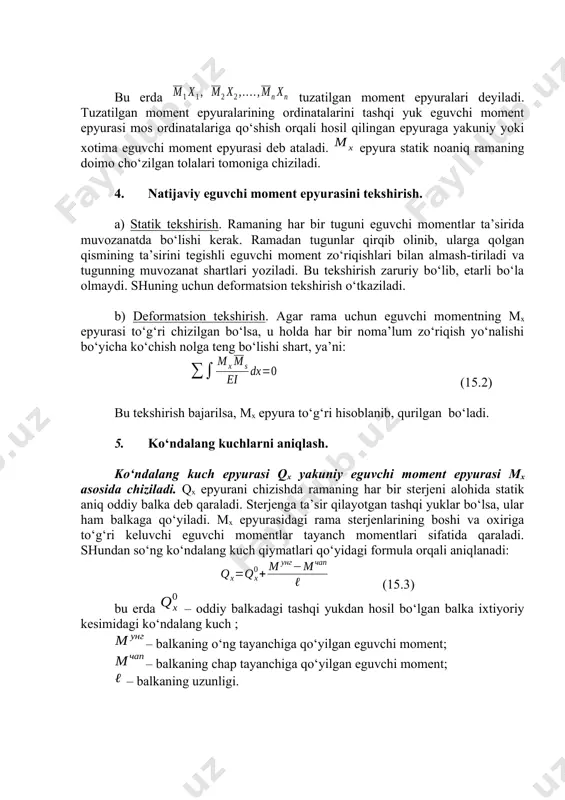

quyidagi formula yordamida quriladi. (15.1) bu erda tuzatilgan moment epyuralari deyiladi. tuzatilgan moment epyuralarining ordinatalarini tashqi yuk eguvchi moment epyurasi mos ordinatalariga qo‘shish orqali hosil qilingan epyuraga yakuniy yoki xotima eguvchi moment epyurasi deb ataladi. epyura statik noaniq ramaning doimo cho‘zilgan tolalari tomoniga chiziladi. 4. natijaviy eguvchi moment epyurasini tekshirish. a) statik tekshirish. ramaning har bir tuguni eguvchi momentlar ta’sirida muvozanatda bo‘lishi kerak. ramadan tugunlar qirqib olinib, ularga qolgan qismining ta’sirini tegishli eguvchi moment zo‘riqishlari bilan almash-tiriladi va tugunning muvozanat shartlari yoziladi. bu tekshirish zaruriy bo‘lib, etarli bo‘la olmaydi. shuning uchun deformatsion tekshirish o‘tkaziladi. b) deformatsion tekshirish. agar rama uchun eguvchi momentning mx epyurasi to‘g‘ri chizilgan bo‘lsa, u holda har bir noma’lum zo‘riqish yo‘nalishi bo‘yicha ko‘chish nolga teng bo‘lishi shart, ya’ni: (15.2) bu tekshirish bajarilsa, mx epyura to‘g‘ri hisoblanib, qurilgan bo‘ladi. 5. ko‘ndalang kuchlarni aniqlash. ko‘ndalang kuch epyurasi qx yakuniy eguvchi moment epyurasi mx asosida chiziladi. qx epyurani chizishda ramaning …

3 / 6

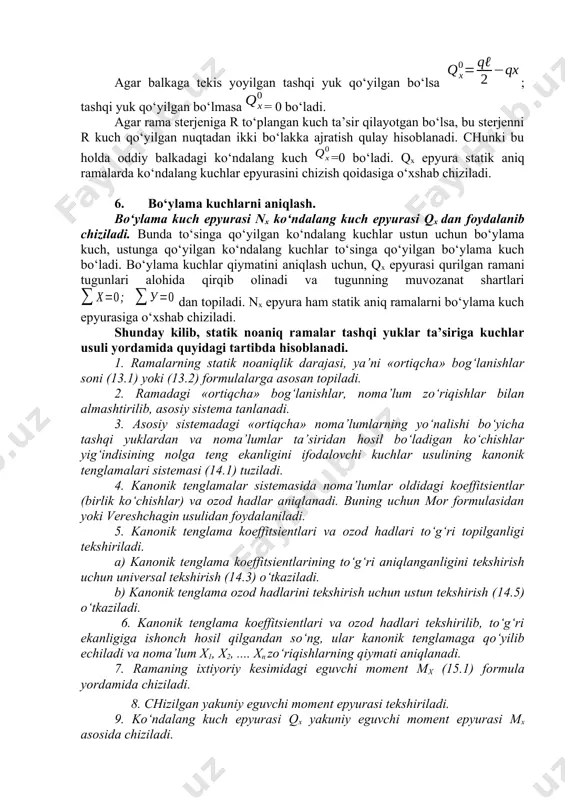

adan ikki bo‘lakka ajratish qulay hisoblanadi. chunki bu holda oddiy balkadagi ko‘ndalang kuch =0 bo‘ladi. qx epyura statik aniq ramalarda ko‘ndalang kuchlar epyurasini chizish qoidasiga o‘xshab chiziladi. 6. bo‘ylama kuchlarni aniqlash. bo‘ylama kuch epyurasi nx ko‘ndalang kuch epyurasi qx dan foydalanib chiziladi. bunda to‘singa qo‘yilgan ko‘ndalang kuchlar ustun uchun bo‘ylama kuch, ustunga qo‘yilgan ko‘ndalang kuchlar to‘singa qo‘yilgan bo‘ylama kuch bo‘ladi. bo‘ylama kuchlar qiymatini aniqlash uchun, qx epyurasi qurilgan ramani tugunlari alohida qirqib olinadi va tugunning muvozanat shartlari dan topiladi. nx epyura ham statik aniq ramalarni bo‘ylama kuch epyurasiga o‘xshab chiziladi. shunday kilib, statik noaniq ramalar tashqi yuklar ta’siriga kuchlar usuli yordamida quyidagi tartibda hisoblanadi. 1. ramalarning statik noaniqlik darajasi, ya’ni «ortiqcha» bog‘lanishlar soni (13.1) yoki (13.2) formulalarga asosan topiladi. 2. ramadagi «ortiqcha» bog‘lanishlar, noma’lum zo‘riqishlar bilan almashtirilib, asosiy sistema tanlanadi. 3. asosiy sistemadagi «ortiqcha» noma’lumlarning yo‘nalishi bo‘yicha tashqi yuklardan va noma’lumlar ta’siridan hosil bo‘ladigan ko‘chishlar yig‘indisining nolga teng ekanligini ifodalovchi …

4 / 6

qiymati aniqlanadi. 7. ramaning ixtiyoriy kesimidagi eguvchi moment mx (15.1) formula yordamida chiziladi. 8. chizilgan yakuniy eguvchi moment epyurasi tekshiriladi. 9. ko‘ndalang kuch epyurasi qx yakuniy eguvchi moment epyurasi mx asosida chiziladi. 10. bo‘ylama kuch epyurasi nx ko‘ndalang kuch epyurasi qx dan foydalanib chiziladi. 11. ramani umumiy statik tekshirish. bu tekshirishda ramaning barcha tayanch reaksiyalari mx , qx va nx epyuralardan aniqlanib qo‘yiladi va statika muvozanat shartlari orqali tekshiriladi. ; . tekshirish bajarilsa rama to‘g‘ri hisoblanib, ichki zo‘riqish epyuralari to‘g‘ri qurilgan bo‘ladi. ma’ruzani mustahkamlash uchun savollar 1. qo‘shimcha deformatsiya tenglamalari soni nimaga teng bo‘ladi? 2. bosh ko‘chishlar va ikkinchi darajali ko‘chishlari qanday aniqlanadi? 3. kanonik tenglamaning ozod hadlari qanday aniqlanadi? 4. kanonik tenglamaning birlik ko‘chishlari qaysi usullar yordamida tekshiriladi? 5. kanonik tenglamaning ozod hadlari qanday tekshiriladi? 6. ramaning ixtiyoriy kesimidagi eguvchi moment mx qanday aniqlanadi? 7. natijaviy eguvchi moment epyurasi qanday usullar yordamida tekshiriladi? 8. rama elementlaridagi ko‘ndalang kuchlar eguvchi …

5 / 6

., стройиздат, 1981 7. дарков а.в., шапошников н.н. строительная механика. м., высшая школа, 1986. image3.wmf oleobject3.bin image4.wmf oleobject4.bin image5.wmf oleobject5.bin image6.wmf oleobject6.bin image7.wmf oleobject7.bin image8.wmf oleobject8.bin image9.wmf oleobject9.bin image10.wmf oleobject10.bin image11.wmf oleobject11.bin image12.wmf oleobject12.bin image13.wmf oleobject13.bin image14.wmf oleobject14.bin image15.wmf oleobject15.bin image16.wmf oleobject16.bin image17.wmf oleobject17.bin image18.wmf oleobject18.bin image19.wmf oleobject19.bin image20.wmf oleobject20.bin image21.wmf oleobject21.bin image22.wmf oleobject22.bin image23.wmf oleobject23.bin image24.wmf oleobject24.bin image25.wmf oleobject25.bin image26.wmf oleobject26.bin image27.wmf oleobject27.bin image1.wmf image28.wmf oleobject28.bin image29.wmf oleobject29.bin image30.wmf oleobject30.bin image31.wmf oleobject31.bin oleobject32.bin image32.wmf oleobject1.bin oleobject33.bin image2.wmf oleobject2.bin 0 2 2 1 1 = d + × + + × + × n р n nn n n х х х d d d l å ò = dx ei м i ii 2 d å ò = dx ei m м j i ij d å ò = d dx ei m m p i ip å ò å = = d d dx ei m s ss …
