1 / 9

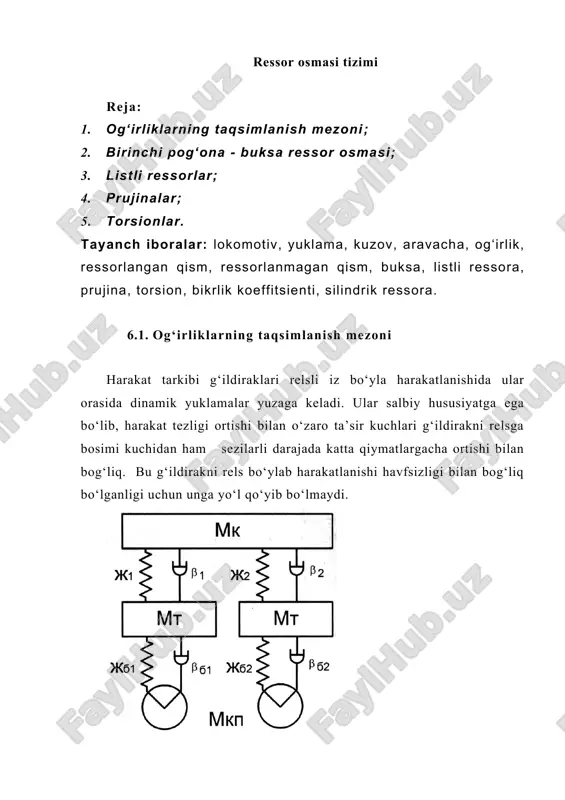

ressor osmasi tizimi reja: 1. og‘irliklarning taqsimlanish mezoni; 2. birinchi pog‘ona - buksa ressor osmasi; 3. listli ressorlar; 4. prujinalar; 5. torsionlar. tayanch iboralar: lokomotiv, yuklama, kuzov, aravacha, og‘irlik, ressorlangan qism, ressorlanmagan qism, buksa, listli ressora, prujina, torsion, bikrlik koeffitsienti, silindrik ressora. 6.1. og‘irliklarning taqsimlanish mezoni harakat tarkibi g‘ildiraklari relsli iz bo‘yla harakatlanishida ular orasida dinamik yuklamalar yuzaga keladi. ular salbiy hususiyatga ega bo‘lib, harakat tezligi ortishi bilan o‘zaro ta’sir kuchlari g‘ildirakni relsga bosimi kuchidan ham sezilarli darajada katta qiymatlargacha ortishi bilan bog‘liq. bu g‘ildirakni rels bo‘ylab harakatlanishi havfsizligi bilan bog‘liq bo‘lganligi uchun unga yo‘l qo‘yib bo‘lmaydi. 6.1-rasm. lokomotivda og‘irliklarning taqsimlanishi ma’lumki, dastlabki elektrovozlarning konstruksiyalari bir qator o‘ziga xos xususiyatlarga ega edi, masalan, elektr apparatlar, tortuv motorlari, tormoz jihozlari, tortuv yuritmasi elementlari joylashtiriladigan kuzovning umumiy ramasining mavjudligi. yuklama ushbu elementlardan g‘ildirak juftliklari orqali yo‘lga uzatilib, yo‘l va mexanik qism elementlarining ma’lum bir nosozliklarini keltirib chiqarishi mumkinligini anglash qiyin emas. biroq …

2 / 9

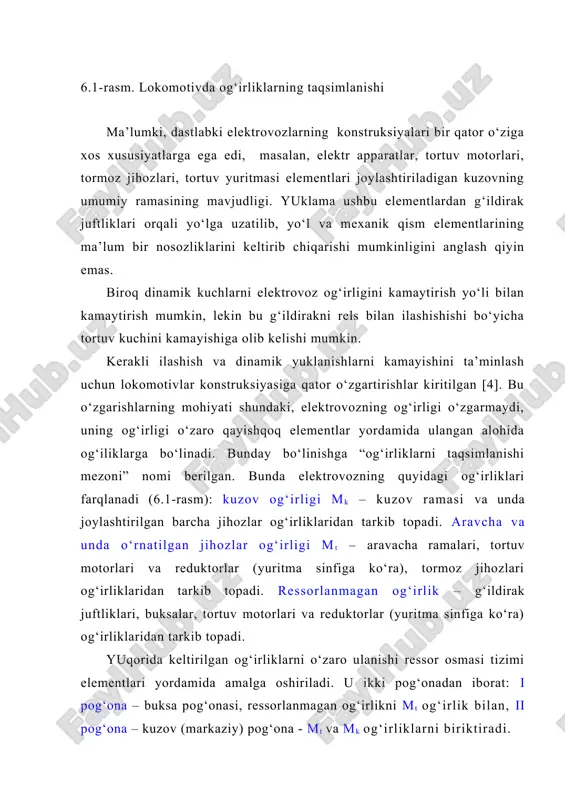

barcha jihozlar og‘irliklaridan tarkib topadi. aravcha va unda o‘rnatilgan jihozlar og‘irligi mt – aravacha ramalari, tortuv motorlari va reduktorlar (yuritma sinfiga ko‘ra), tormoz jihozlari og‘irliklaridan tarkib topadi. ressorlanmagan og‘irlik – g‘ildirak juftliklari, buksalar, tortuv motorlari va reduktorlar (yuritma sinfiga ko‘ra) og‘irliklaridan tarkib topadi. yuqorida keltirilgan og‘irliklarni o‘zaro ulanishi ressor osmasi tizimi elementlari yordamida amalga oshiriladi. u ikki pog‘onadan iborat: i pog‘ona – buksa pog‘onasi, ressorlanmagan og‘irlikni mt og‘irlik bilan, ii pog‘ona – kuzov (markaziy) pog‘ona - mt va mk og‘irliklarni biriktiradi. 6.2. birinchi pog‘ona - buksa ressor osmasi buksa buksali ressor osmasining birinchi pog‘onasi qismi hisoblanadi. osmaning birinchi pog‘onasi aravacha ramasi va g‘ildirak juftligi orasidagi oraliq elastik bo‘g‘in bo‘lib xizmat qiladi: uning vazifasi – yo‘lning notekisliklari sababli yuzaga keluvchi va elektrovoz kuzoviga uzatiluvchi zarblarni kamaytirish, kuzov va aravachalar og‘irliklarini alohida g‘ildirak juftliklariga uzatish va g‘ildirak juftliklariga tushuvchi yuklamalarni tenglashtirish, shuningdek elektrovozlarni yo‘lga ta’sirini kamaytirishdan iborat. osma mustaqil va balanslangan bo‘lishi …

3 / 9

h (balansir) lar yordamida biriktiriladi (vl60pk). shu yo‘l bilan olinadigan muvozanatlangan osmaning xususiyatlari uning konstruksiyasiga bog‘liq. ish sharoiti yaxshi bo‘lishi uchun tizim minimal ishqalanish va inersiyaga ega bo‘lishi kerak. osmaning ustki, ostki va oraliq tizimlari farqlanadi. birinchi xolda elastik elementlar g‘ildirak juftliklari buksalarining ustqi qismlarida, ikkinchi xolda – buksalarning ostki qismlarida joylashadi. oraliq tizim elastik elementlarning buksalarning yon tomonlarida, bir xil yoki turli balandliklarda joylashuvi bilan tavsiflanadi. yuk elektrovozlarida ressor osmasining buksa pog‘onasi konstruksiyasi unifikatsiyalangan. ressor osmasi tizimi elementlarini ikki asosiy guruhga birlashtirish mumkin: dissipativ va qayishqoq. birinchi guruhga listli ressorlar, gidravlik va friksion tebranish so‘ndirgichlari kiradi, bunday elementlarda tebranishlarni so‘ndirish imkonini beruvchi ishqalanish (dissipatsiya) kuchlari yuzaga keladi. ikkinchi guruhga silindrik ressorlar (prujinalar) ta’alluqli. 6.3. listli ressorlar listli ressorlar – vertikal tebranishlarni ressorlar egilishida ular orasida yuzaga keluvchi ishqalanish kuchlari hisobiga so‘ndirish qobiliyatiga ega bo‘lgan qayishqoq elementlardir [9]. listli ressorlar (6.2-rasm) gost 1425-91 ga muvofiq 55s2 va 60s2 turlaridagi ressorlar …

4 / 9

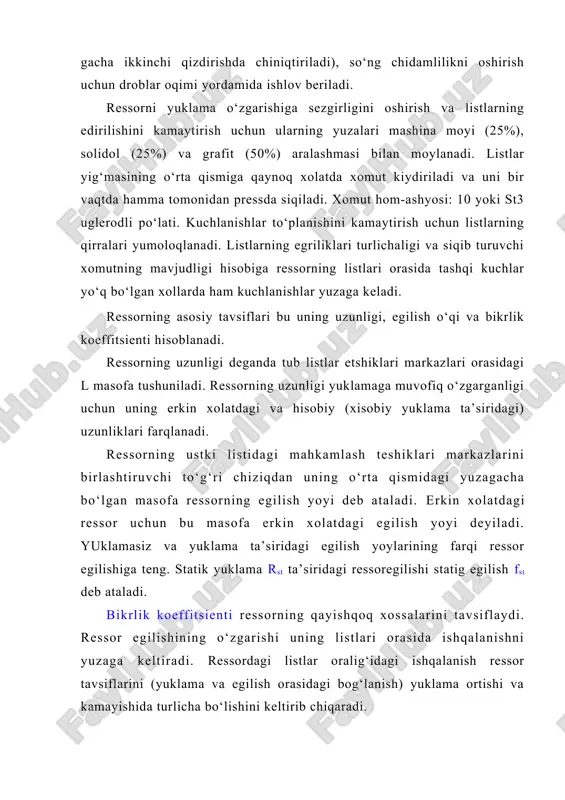

essor listlariga termik ishlov (870°s haroratli moyda qizdirilib toblanadi va 470°s gacha ikkinchi qizdirishda chiniqtiriladi), so‘ng chidamlilikni oshirish uchun droblar oqimi yordamida ishlov beriladi. ressorni yuklama o‘zgarishiga sezgirligini oshirish va listlarning edirilishini kamaytirish uchun ularning yuzalari mashina moyi (25%), solidol (25%) va grafit (50%) aralashmasi bilan moylanadi. listlar yig‘masining o‘rta qismiga qaynoq xolatda xomut kiydiriladi va uni bir vaqtda hamma tomonidan pressda siqiladi. xomut hom-ashyosi: 10 yoki st3 uglerodli po‘lati. kuchlanishlar to‘planishini kamaytirish uchun listlarning qirralari yumoloqlanadi. listlarning egriliklari turlichaligi va siqib turuvchi xomutning mavjudligi hisobiga ressorning listlari orasida tashqi kuchlar yo‘q bo‘lgan xollarda ham kuchlanishlar yuzaga keladi. ressorning asosiy tavsiflari bu uning uzunligi, egilish o‘qi va bikrlik koeffitsienti hisoblanadi. ressorning uzunligi deganda tub listlar etshiklari markazlari orasidagi l masofa tushuniladi. ressorning uzunligi yuklamaga muvofiq o‘zgarganligi uchun uning erkin xolatdagi va hisobiy (xisobiy yuklama ta’siridagi) uzunliklari farqlanadi. ressorning ustki listidagi mahkamlash teshiklari markazlarini birlashtiruvchi to‘g‘ri chiziqdan uning o‘rta qismidagi yuzagacha …

5 / 9

) nazariy tavsifga (os) nisbatan yuqoriroq, yuksizlanishda (ov) esa – pastroq joylashadi. demak, ressora ikkita bikrlik koeffitsientiga ega bo‘lib, ularning yig‘indisining yarmi nazariy bikrlik koeffitsientiga teng. 6.3-rasmda keltirilgan tavsiflardan ko‘rinib turibdiki, yuklamani, masalan r1 dan r2 gacha ortishi egilishning ∆f ga ortishiga olib keladi. yuklamani r2 dan r3 gacha kamayishi esa ressor egilishini yuzaga keltirmaydi, chunki yuklamaning o‘zgarishi listlar orasidagi ichki ishqalanish kuchlarini engib o‘tishga sarflanadi. yuklamani yanada, masalan r4 gacha kamayishi egilishni ∆f ga kamayishini yuzaga keltiradi. shaklning yuzasi ishqalanish kuchlari ishini aniqlaydi. yuklamani r2 dan r1 gacha kamayishida ressorning egilishi o‘zgarmaydi, ya’ni bu sohada ressora qattiq balka sifatida ishlaydi va aravacha ramasiga uzatilayotgan zarblarni so‘ndirmaydi. shunday qilib, as kesim ressorning ushbu statik egilishda sezmaslik zonasini aniqlaydi (yuklama aravacha ramasiga zarb sifatida uzatiladi). ichki ishqalanishlarning kattaligi ressorlarning kamchiligi hisoblanadi. yana bir kamchilik sifatida ichki ishqalanish kattaligining muntazam emasligidar. agar yangi listlar moylangan yuzalar va unchalik katta bo‘lmagan ichki ishqalanishga …
