1 / 23

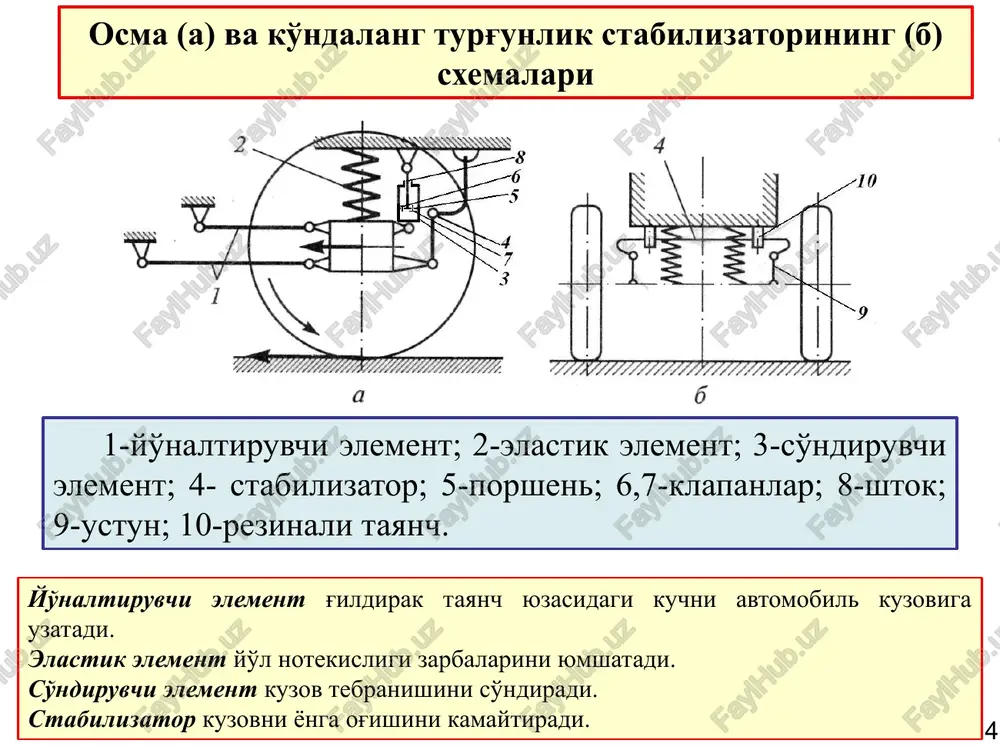

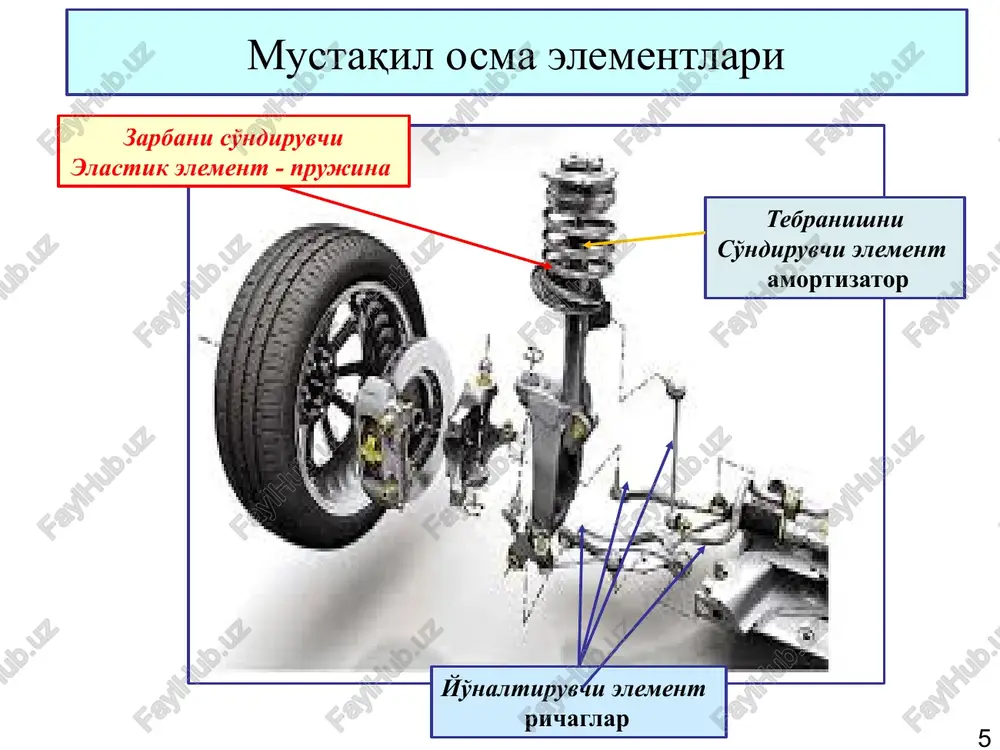

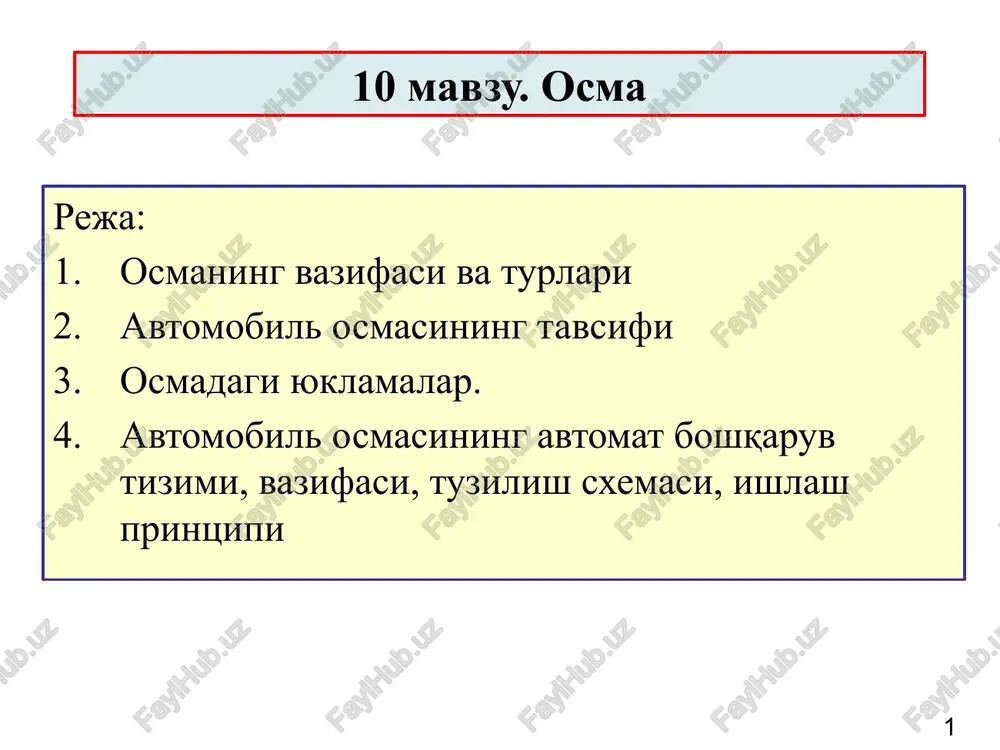

slayd 1 10 mavzu. osma reja: osmaning vazifasi va turlari avtomobil osmasining tavsifi osmadagi yuklamalar. avtomobil osmasining avtomat boshqaruv tizimi, vazifasi, tuzilish sxemasi, ishlash printsipi 1 2 3 1-yo'naltiruvchi element; 2-elastik element; 3-so'ndiruvchi element; 4- stabilizator; 5-porshen; 6,7-klapanlar; 8-shtok; 9-ustun; 10-rezinali tayanch. osma (a) va ko'ndalang turg'unlik stabilizatorining (b) sxemalari yo'naltiruvchi element g'ildirak tayanch yuzasidagi kuchni avtomobil kuzoviga uzatadi. elastik element yo'l notekisligi zarbalarini yumshatadi. so'ndiruvchi element kuzov tebranishini so'ndiradi. stabilizator kuzovni yonga og'ishini kamaytiradi. 4 mustaqil osma elementlari yo'naltiruvchi element richaglar zarbani so'ndiruvchi elastik element - prujina tebranishni so'ndiruvchi element amortizator 5 osmalarga ko'yiladigan talablar va ularning avtomat boshqaruvda kondirilishi. avtomobilning ravon yurishini ta'minlash; notekis yo'llarda elastik cheklagichlarga urilmasdan xarakatlana olish; avtomobilning ko'ndalang og'ishini cheklash; boshqariluvchi g'ildiraklarning siljishini kinematik muvofiqlashtirish, ya'ni ularning shkvoren atrofida tebranmasligini ta'minlash; 6. kuzov va g'ildiraklarning tebranishini so'ndirish; 7. koleya, g'ildiraklarning og'ish burchagini va shkvoren og'ish burchagini o'zgarmasligi; 8. g'ildirakdan kuzovga bo'ylama va ko'ndalang kuchlarni …

2 / 23

masi v-avtobusning ressorali korrektirlovchi prujinalar bilan osmasi nomustaqil osmalar ressorali osmalarda elastik va so'ndirish elementlar vazifasini bir necha qatlamli po'lat listlar bajaradi. listlar to'plamini ressora deb ataladi. ressora bir listli bo'lsa, u faqat elastik element xisoblanadi 9 nega amortizator – tebranishni so'ndiruvchi element bo'ylama va ko'ndalang og'gan holda o'rnatiladi? 10 balansir osmaning zaruriyati nimada? korpus gazovaya polost amortizatora manjeta dvuxtrubniy gazonapolnenniy amortizator kompensatsionnaya polost amortizatora porshen napravlyayushaya korpusa vozdushnaya polost pnevmatik osma afzalligi va kamchiligi 11 pnevmatik osmalarda elastik element vazifasini ballonga siqilgan havo bajaradi. bunday osmalarda elastiklikni siqilgan havo ta'minlaydi. 12 bir (a) va ikki (b) trubkali amortizatorlar nima bilan farqlanadi? bir trubkali amortizator gidravlik amortizatorlar avtomobillarda keng tarqalgan. avtomobil tebranishi amortizator ichida moyni bir kameradan ikkinchisiga haydaydi. tebranish suyuqlikni klapanlar va kalibrlangan teshiklar orqali o'tishida qizishi xisobiga so'ndiriladi. teleskopik amortizatorlar ikki trubali va bir trubali turlari bor. ikki trubali amortizatorlarda ish tsilindri va siqilishdan ortadigan moy uchun rezervuar …

3 / 23

r tebranishni qanday so'ndiradi? tebranish enargiyasi amortizatordagi suyuqlikning kalibrlangan tirqish (teshik) orqali o'tishida issiqlik energiyasiga aylanadi. issiqlik energiyasi atrofga tarqaladi. tebranish tiklanmaydi, so'nadi. kalibrlangan tirqish qanchalik kichik (tor) bo'lsa, suyuqlik o'tishi qiyinlashadi, uning harorati shunchalik tez oshadi. bu holda, amortizatorning bikrligi katta bo'ladi. kuzov tebranishi tez so'nadi. avtomobil kuzoviga zarba ham ortadi. kalibrlangan teshik qanchalik katta (keng) bo'lsa, suyuqlik o'tishi osonlashadi, harorat sekin oshadi. bu holda, amortizator bikrligi kichik bo'ladi, yumshoq bo'ladi. tebranish uzoq davom etadi. avtomobil kuzoviga zarba yumshaydi. amortizatordagi suyuqlikning qovushqoqligi past bo'lsa – tebranishni so'ndirish cho'ziladi. amortizatordagi suyuqlikning qovushqoqligi oshirilsa – tebranish samarali so'nadi. avtomatik boshqaruvga kirish signali bo'lib yo'lning notekisligini kuzatuvchi kamera ma'lumoti yoki amortizatorga keladigan zarba (yuklanish kuchi) darajasi xizmat qiladi. 15 moslashuvchan osmaning vazifasi er notekisliklari, yo'l yuzasi to'lqinlaridan g'ildiraklarning tebranishini kuzovga o'tkazmaslik, kuzovning avtomobil harakatlanishada ravonligini ta'minlash. mumkin qadar avtomobil kuzovini havoda uchayotgandek “silkinlashishlarsiz” bo'lishini ta'minlashdir. bunga osma elementi – amortizatorning bikrligini avtomatik …

4 / 23

ravon harakatini ta'minlaydigan osma. bunday osmalarda amortizatorlarning tebranishni so'ndirish darajasi yo'l qoplamasining holatiga, harakat parametrlariga va haydovchining boshqarishiga qarab o'zgaradi. so'ndirish darajasi deganda tebranishni to'xtatish tezligi tushiniladi. bu amotirzator qarshiligiga va osmaga tushayotgan massaga bog'liq. zamonaviy moslanuvchan amotizatorlar konstruktsiyasida ikki xil tebranishni so'ndirish darajasi uslubidan foydalaniladi: elektromagnit klapanlar yordamida; magnito-reologik suyuqlik (magnit poroshokli suyuqlik) yordamida. so'ndirish darajasini elektromagnit klapanlar yordamida boshqarilganda suyuqlikning porshen yuqorisiga va ostiga o'tadigan teshikning yuzasi yuboriladigan tok ta'sirida o'zgartiriladi. tok miqdori katta bo'lgan sari, teshikning yuzasi kichik bo'ladi va amortizatorning so'ndirish darajasi ortadi (bikrligi ortadi). va aksincha, tok qanchalik kam yuborilsa teshik yuzasi kattalashib so'ndirish daraja kichiklashadi (osma yumshiydi). elektromagnit klapan har bir amortizatorga o'ziniki o'rnatiladi. 17 kuzovning ravonligini saqlash sxemasi moslanuvchan osma – avtomobil harakatlanayotganda yo'lning notekisligi ta'siriga moslanib, avtomobilning ravon harakatini ta'minlaydigan osma. tebranish suyuqlikni klapanlar va kalibrlangan teshiklar orqali o'tishida qizishi xisobiga so'ndiriladi. kalibrlangan teshiklar kichik bo'lsa, suyuqlik tez qiziydi va tebranish samarali …

5 / 23

a metal poroshoki-qirindilari bo'ladi. poroshok magnit maydoni ta'sirida o'zaro maydon liniyasi bo'yicha tizilib turadi. magnito-reologik suyuqlik (magnitlanadigan suyuqlik) yordamida moslanuvchan amortizatorda suyuqlik o'tadigan ananaviy kichik teshiklar bo'lmaydi, va suyuqlik porshendan oson o'tib harakatlanadi. porshenda elektromagnit g'altak bo'ladi. g'altakka tok berilsa suyuqlik oqishiga qarshilik yuzaga keladi. tok miqdori oshgan sari magnit maydoni liniyalariga tizilayotgan magnit zarrachalari suyuqlikning oqishiga qarshiligi ortadi. shu zayilda, amortizatorning so'ndirish darajasi boshqariladi. masalan, bunday amortizator bilan general motorsning cadillac, chevrolet avtomobillari jihozlangan. 20 moslashuvchan osmaning vazifasi er notekisliklari, yo'l yuzasi to'lqinlaridan g'ildiraklarning tebranishini kuzovga o'tkazmaslik, kuzovning avtomobil harakatlanishada ravonligini ta'minlash. mumkin qadar avtomobil kuzovini havoda uchayotgandek “silkinlashishlarsiz” bo'lishini ta'minlashdir. bunga osma elementi – amortizatorning bikrligini avtomatik sozlash xisobiga amalga oshiradi. avtomatik sozlashga asos bo'ladigan signal g'ildiraklarning er notekisligidan sodir bo'ladigan tebranishdagi tezlanishidir. tezlanish kattalashgan sari amortizatordagi suyuqliklarning o'tadigan teshigi o'zgaradi. amortizator porshenining siqilish yo'lida teshik kattalashib cho'zilish yo'lida kichiklashadi. siqilishda kattalashishi kuzovga zarba va siljishni kam uzatish, …
