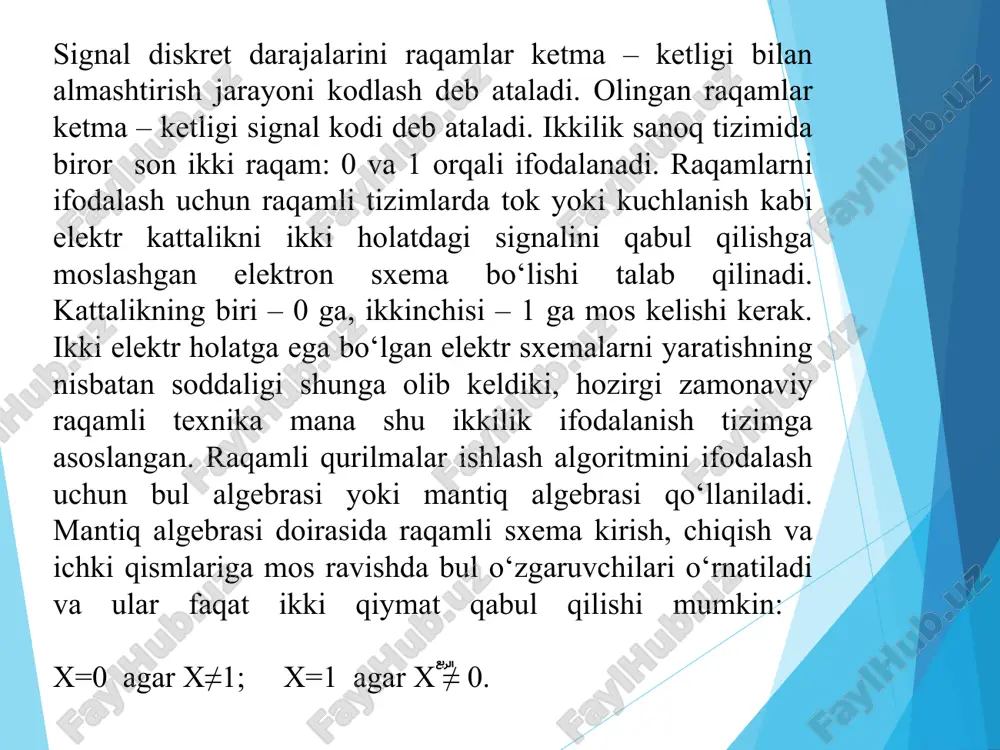

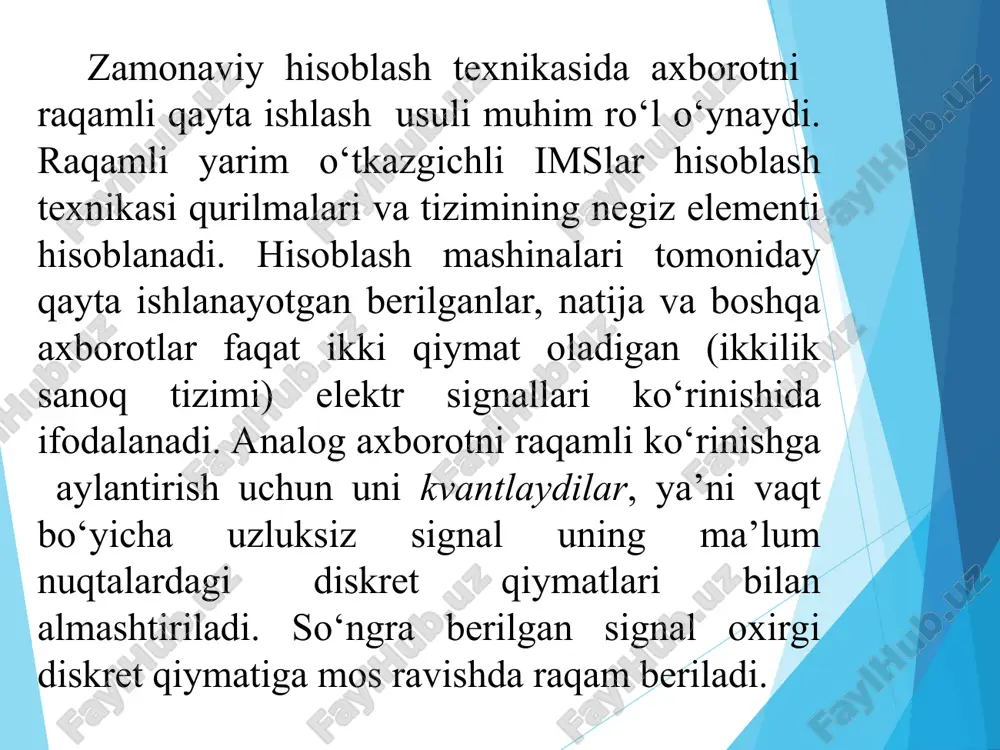

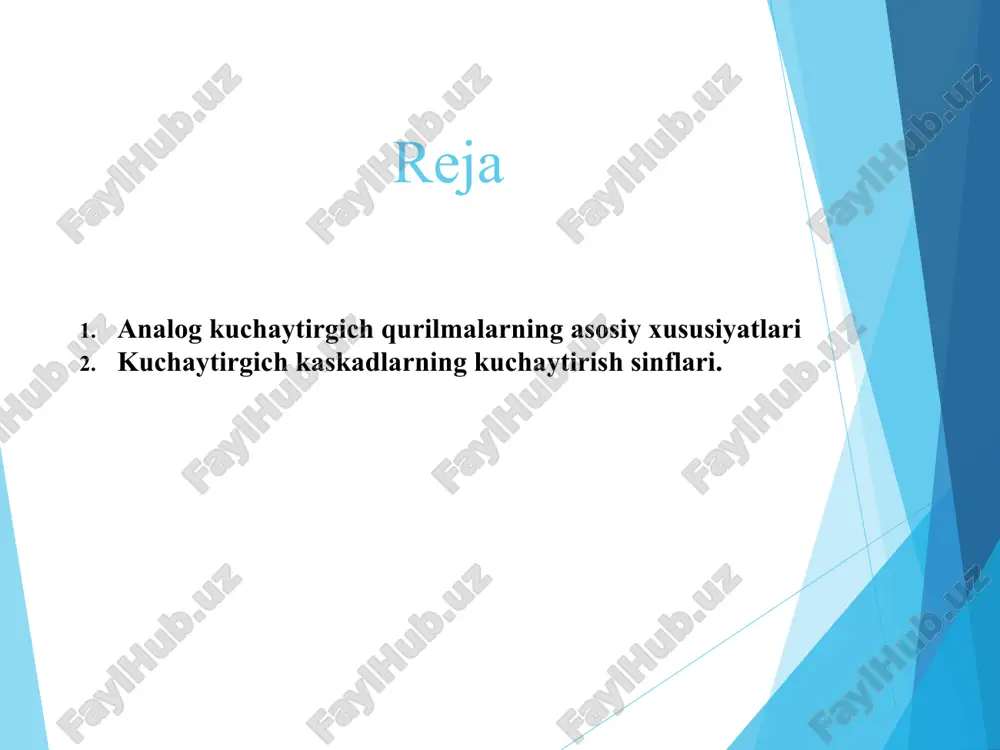

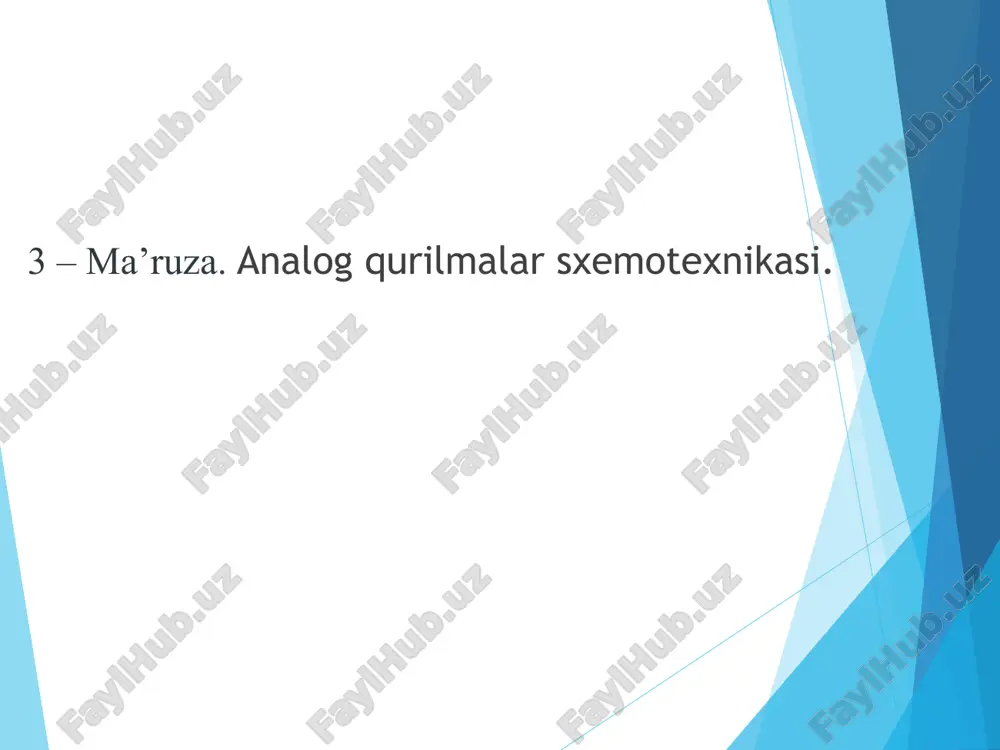

namangan muxandislik pedagogika instituti informatika fakulteti informatika va at kafedrasi 3 – ma’ruza. analog qurilmalar sxemotexnikasi. reja analog kuchaytirgich qurilmalarning asosiy xususiyatlari kuchaytirgich kaskadlarning kuchaytirish sinflari. zamonaviy hisoblash texnikasida axborotni raqamli qayta ishlash usuli muhim ro‘l o‘ynaydi. raqamli yarim o‘tkazgichli imslar hisoblash texnikasi qurilmalari va tizimining negiz elementi hisoblanadi. hisoblash mashinalari tomoniday qayta ishlanayotgan berilganlar, natija va boshqa axborotlar faqat ikki qiymat oladigan (ikkilik sanoq tizimi) elektr signallari ko‘rinishida ifodalanadi. analog axborotni raqamli ko‘rinishga aylantirish uchun uni kvantlaydilar, ya’ni vaqt bo‘yicha uzluksiz signal uning ma’lum nuqtalardagi diskret qiymatlari bilan almashtiriladi. so‘ngra berilgan signal oxirgi diskret qiymatiga mos ravishda raqam beriladi. signal diskret darajalarini raqamlar ketma – ketligi bilan almashtirish jarayoni kodlash deb ataladi. olingan raqamlar ketma – ketligi signal kodi deb ataladi. ikkilik sanoq tizimida biror son ikki raqam: 0 va 1 orqali ifodalanadi. raqamlarni ifodalash uchun raqamli tizimlarda tok yoki kuchlanish kabi elektr kattalikni ikki holatdagi signalini qabul qilishga …

2 / 15

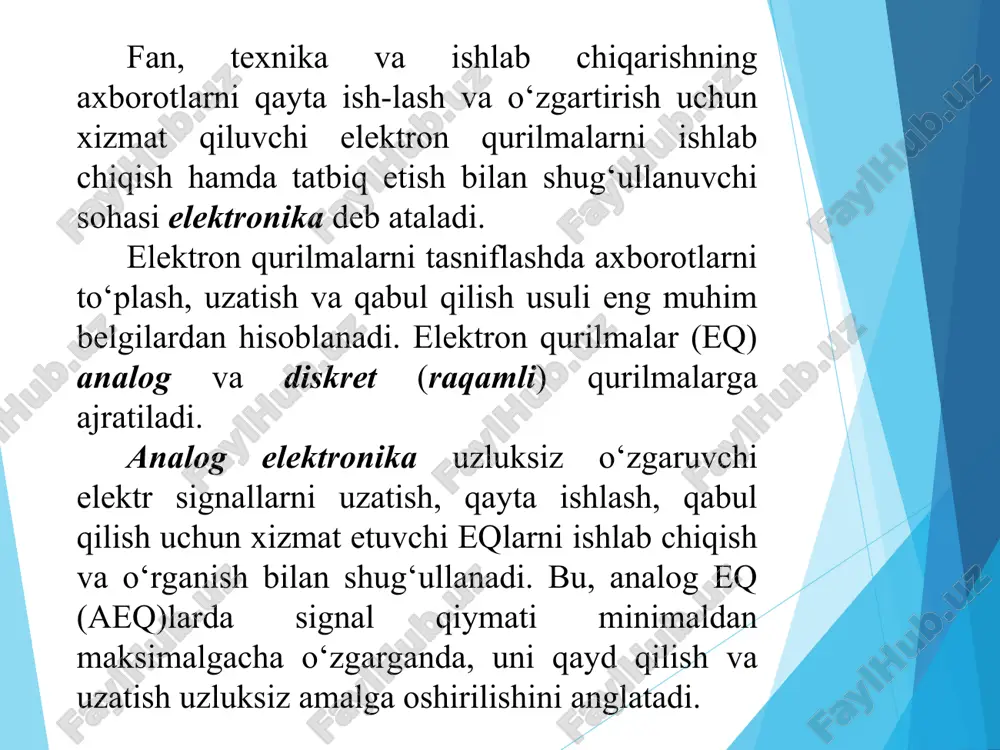

hamda tatbiq etish bilan shug‘ullanuvchi sohasi elektronika deb ataladi. elektron qurilmalarni tasniflashda axborotlarni to‘plash, uzatish va qabul qilish usuli eng muhim belgilardan hisoblanadi. elektron qurilmalar (eq) analog va diskret (raqamli) qurilmalarga ajratiladi. analog elektronika uzluksiz o‘zgaruvchi elektr signallarni uzatish, qayta ishlash, qabul qilish uchun xizmat etuvchi eqlarni ishlab chiqish va o‘rganish bilan shug‘ullanadi. bu, analog eq (aeq)larda signal qiymati minimaldan maksimalgacha o‘zgarganda, uni qayd qilish va uzatish uzluksiz amalga oshirilishini anglatadi. aeqlarning asosiy afzalligi nisbatan tezkor ishlashidan va soddaligidan iborat. kamchiliklari sifatida temperatura va boshqa omillar ta’sirida parametrlari nobarqarorligini va halaqitbardoshligining kichikligini; axborotni uzoq vaqt saqlash qiyinligini aytib o‘tish kerak. analog qurilmalar asosini sodda kuchaytirgich kaskadlar tashkil etadi. ular asosida murakkabroq kuchaytirgichlar, tok va kuchlanish stabilizatorlari, chastota o‘zgartgichlar, sinusoidal tebranishlar generatorlari va boshqa qator sxemalar yaratiladi. raqamli elektronika qiymati bo‘yicha kvantlangan elektr signallarni uzatish, qayta ishlash va qabul qilishga mo‘ljallangan diskret eq (deq)larni ishlab chiqish bilan shug‘ullanadi. kvantlash deb, uzluksiz …

3 / 15

asosida murakkabroq sxemalar: mantiqiy, bistabil, triggerli va boshqalar yaratiladi. raqamli va analog qurilmalar xususiyatlarini, chiqish kattaligining kirish kattaligiga bog‘liqligini ifodalovchi, uzatish xarakteristikalardan o‘rganish qulay. aniqlik uchun bunday kattalik kuchlanishdan iborat deb qabul qilingan. analog va raqamli sxemalar inverslaydigan yoki inverclamaydigan bo‘lishi mumkin. inverslaydigan sxemalarda kirish kuchlanishining kichik qiymatlariga katta chiqish kuchlanishlari to‘g‘ri keladi, inverslamaydiganlarda esa, kichik kirish kuchlanishlariga kichik chiqish kuchlanishlar to‘g‘ri keladi. shovqinlar deb, elektron asboblarda tok va kuchlanishning tasodifiy o‘zgarishlari tushuniladi. shovqinlar barcha realarga xos va ularni butunlay yo‘qotib bo‘lmaydi. shovqinlar tebranishlarning amplituda va chastota fluktuatsiyalariga sabab bo‘ladi (tasodifiy o‘zgarishlar), axborot uzatishda xatoliklarga olib keladi va elektron asbobning sezgirligini belgilaydi. tashqi halaqitlar (kuchlanish manbai pulsatsiyalari va elektromagnit maydon) ham shunday natijaga olib keladi. tranzistorli elektron kalitlarda kirish va chiqish signallari (kuchlanish) faqat ikkita qiymatga ega bo‘ladi: yoki ukir2 va uchiq2, yoki ukir3 va uchiq3. uzatish xarakteristikasining a va v nuqtalar orasidagi turli ko‘rinishlarida chiqish signallari amalda o‘zgarmas qoladi. …

4 / 15

sodir bo‘ladi va insonning axborot qabul qiluvchi, retseptor apparati analog o‘zgartgich kabi ishlaydi. demak, signallarni o‘zgartirishning boshlang‘ich va oxirgi bosqichlari analog bo‘lmasligining iloji yo‘q. 2-rasm. analog o‘zgartgichlarning belgilanishi: a) operatsion kuchaytirgich; b) bir kirishli kuchaytirgich; v) komparator; g) cheklagich; d) ikki tomonlama cheklagich; ye) ko‘paytirgich; j) polosali filtr; z) yuqori chastotalar filtri; i) past chastotalar filtri. ushbu axborotga ishlov berishni raqamli ko‘rinishda olib borish ma’qulroq. natijada, axborotga ishlov berishda raqamli usullardan foydalanuvchi har qanday tizim analog va raqamli signallarni o‘zaro o‘zgartuvchi tizimlarga ega bo‘lishi shart. ular analog - raqamli (aro‘) va raqamli - analog o‘zgartgichlar (rao‘) deb ataladi. nihoyat, shunday masalalar borki, ularda qurilmaning tezkorligi va uni amalga oshirishning soddaligi hal qiluvchi ahamiyat kasb etadi, signallarni o‘zgartirishda yuqori aniqlik ham talab etilmaydi. bunday hollarda analog qurilmalarsiz masalani hal etib bo‘lmaydi. signalni o‘zgartirish turlari. analog signallarga ishlov berilganda ular kuchaytirilishi, ko‘paytirilishi, solishtirilishi, qiymati chegaralanishi, chastotasi filtrlanishi va boshqa o‘zgartishlarga uchrashi mumkin. …

5 / 15

i ishlab chiquvchi bo‘limi sxemotexnika deb ataladi. mikrosxemotexnika deb, elektronikaning imslarda va ular asosidagi realarda ishlatiladigan elektr va tuzilma sxemalarini ishlab chiqish, tadqiq etishlar bilan shug‘ullanidigan bo‘limiga aytiladi. zamonaviy imslar murakkab elektron qurilmadir, shuning uchun ularni sxemotexnik ifodalashning ikki usuli mavjud: – elektr sxema ko‘rinishida ifodalanish bo‘lib, u o‘zaro ulangan alohida komponentalar (tranzistorlar, diodlar, rezistorlar va boshqalar) dan tashkil topadi. – tizim sxema ko‘rinishida ifodalanish bo‘lib, u aislarda analog kaskadlarni ulanishidan yoki rislarda alohida mantiq elementlar va triggerlarning ulanishidan iborat. ushbu kaskadlar va elementlar analog (kuchaytirish, filtrlash va boshqa) yoki elementar mantiqiy (ham-emas, yoki-emas va boshqa) operatsiyalarni bajaradi. bu operatsiyalar yordamida har qanday analog, analog-raqamli va raqamli funksiyalarni amalga oshirish mumkin. diskret sxemotexnikaga elektr sxemalar uchun sxemotexnik yechimlar soddaligi va qimmat aktiv elementlarni minimal ishlatish, ajratuvchi kondensator, transformator va boshqalardan keng foydalanish xosdir. integral sxemotexnikada barcha elementlar yagona kristall-da shakllantirilgani sababli, ularning qiymati elementlar narxi bilan emas, balki kristall narxi …
