1 / 16

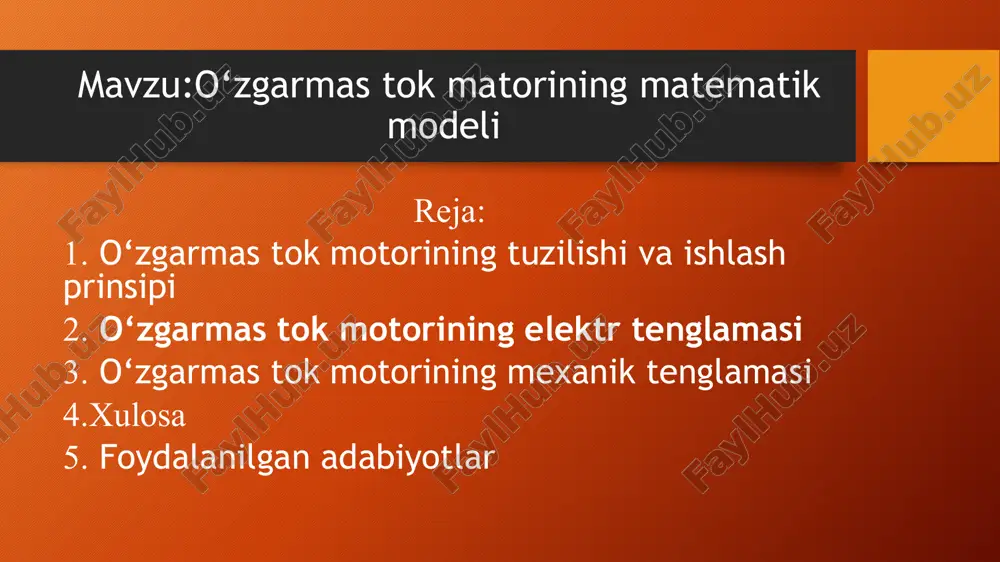

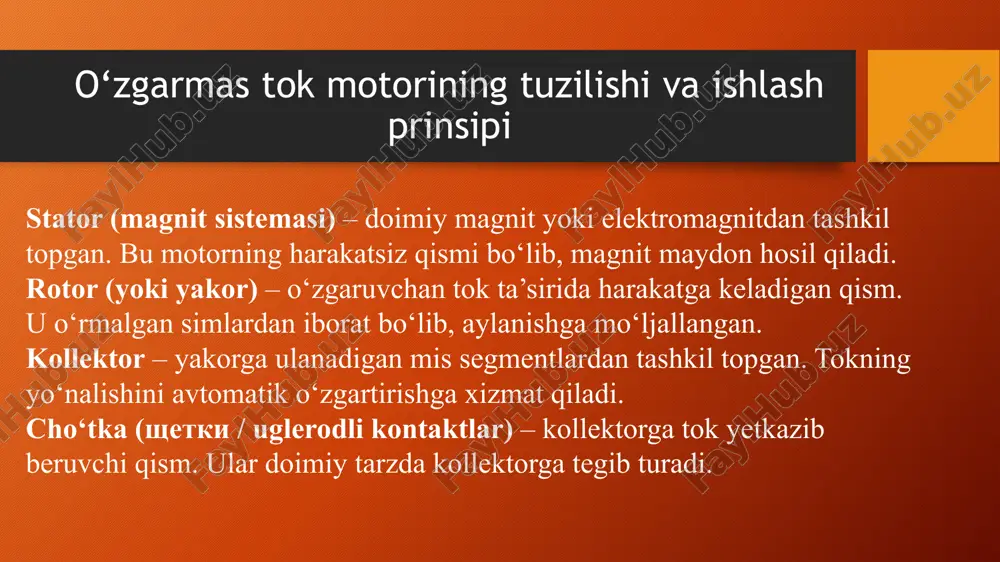

andijon davlat texnika instituti elektr va energetika fakulteti eee yonalishi 4-kurs k-91-21 gurux talabalari ibrohimov xojisoli va zokirjonov zohidjonning "elektromexanik qurilmalarni matematik modellashtirish" fanidan tayorlagan mustaqil ishi andijon davlat texnika instituti elektr va energetika fakulteti eee yonalishi 4-kurs k-91-21 gurux talabalari ibrohimov xojisoli va zokirjonov zohidjonning "elektromexanik qurilmalarni matematik modellashtirish" fanidan tayorlagan mustaqil ishi mavzu:o‘zgarmas tok matorining matematik modeli reja: 1. o‘zgarmas tok motorining tuzilishi va ishlash prinsipi 2. o‘zgarmas tok motorining elektr tenglamasi 3. o‘zgarmas tok motorining mexanik tenglamasi 4.xulosa 5. foydalanilgan adabiyotlar o‘zgarmas tok motorining tuzilishi va ishlash prinsipi stator (magnit sistemasi) – doimiy magnit yoki elektromagnitdan tashkil topgan. bu motorning harakatsiz qismi bo‘lib, magnit maydon hosil qiladi. rotor (yoki yakor) – o‘zgaruvchan tok ta’sirida harakatga keladigan qism. u o‘rmalgan simlardan iborat bo‘lib, aylanishga mo‘ljallangan. kollektor – yakorga ulanadigan mis segmentlardan tashkil topgan. tokning yo‘nalishini avtomatik o‘zgartirishga xizmat qiladi. cho‘tka (shetki / uglerodli kontaktlar) – kollektorga tok yetkazib …

2 / 16

$chi asosiy formuladir. bu tenglama orqali motorning kuchlanish, tok, qarshilik va elektromagnit kuch (emk) orasidagi bog‘liqlik aniqlanadi. emk eee motor aylana boshlagach hosil bo‘ladi va tokka qarshi yo‘naladi — bu elektromagnit tormoz kuchidir. dastlab motor ishga tushganda e≈0e \approx 0e≈0, shuning uchun yakor toki juda katta bo‘lishi mumkin. ishlayotgan vaqtda esa eee ortadi, va tok pasayadi. o‘zgarmas tok motorining mexanik tenglamasi mexanik tenglama: m−=j⋅ bu yerda: m — motor ishlab chiqargan foydali aylantiruvchi moment (nm) — yuklama momenti (tashqi qarshilik momenti, nm) j — aylanish inersiya momenti (kg·m²) ω— burchak tezlik (rad/s) — burchak tezlikning o‘zgarish tezligi, ya’ni burchak tezlanish (rad/s²) bu tenglama nyutonning 2-qonunining aylanishga oid ko‘rinishidir. agar m> bo‘lsa — motor tezlanadi. agar m rk1r_{k2} > r_{k1}rk2>rk1: armatyura qarshiligi yanada katta. chiziq yanada qiyalashadi, ya’ni motor kuchliroq tormozlanadi — kichik momentda ham tezlik tez tushadi. (b) grafik: magnit oqimining (φ) ta’siri bu grafikda magnit oqimi (φ) …$

3 / 16

otlar 1. o‘zgarmas tok motorlari: "elektr mashinalari" / t.g. olkhovik, o.i. puzik. — o‘quv qo‘llanma. tashkent, 2010. "elektr mashinalari va transformerlar" / m.k. kharitonov. — moskva, 2005. "o‘zgarmas tok motorlarini loyihalash" / a. k. shashkin, s. g. zharov. — moskva, 2003. 2. motorlarning ishlash prinsiplari: "elektr mashinalari va qurilmalarining asosiy ishlash prinsiplari" / a.i. krol. — tashkent, 2006. "elektr mashinalarini boshqarish" / r.i. kholkin. — moskva, 2012. 3. texnologiya va qo‘llanmalar: "elektr energiyasini ishlab chiqarish va taqsimlash" / a.yu. stozhkov. — toshkent, 2008. "elektromexanika" / v.b. bansal. — moskva, 2007. image2.png image3.png image4.png image5.png image6.png image7.png image8.png image9.png image1.png /docprops/thumbnail.jpeg

4 / 16

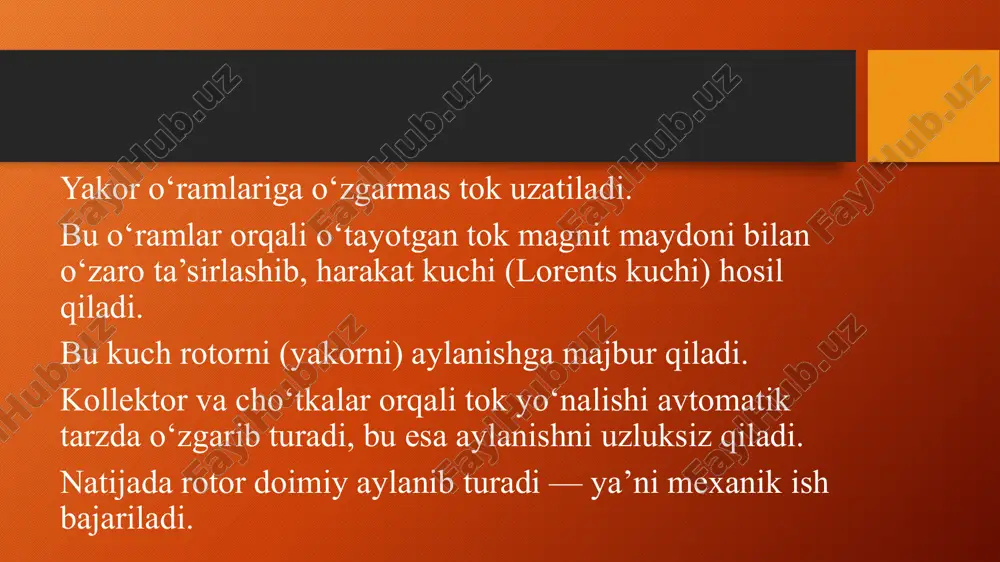

elektromexanik qurilmalar nimani matematik model asosida tuzish - Page 4

5 / 16

elektromexanik qurilmalar nimani matematik model asosida tuzish - Page 5
