1 / 12

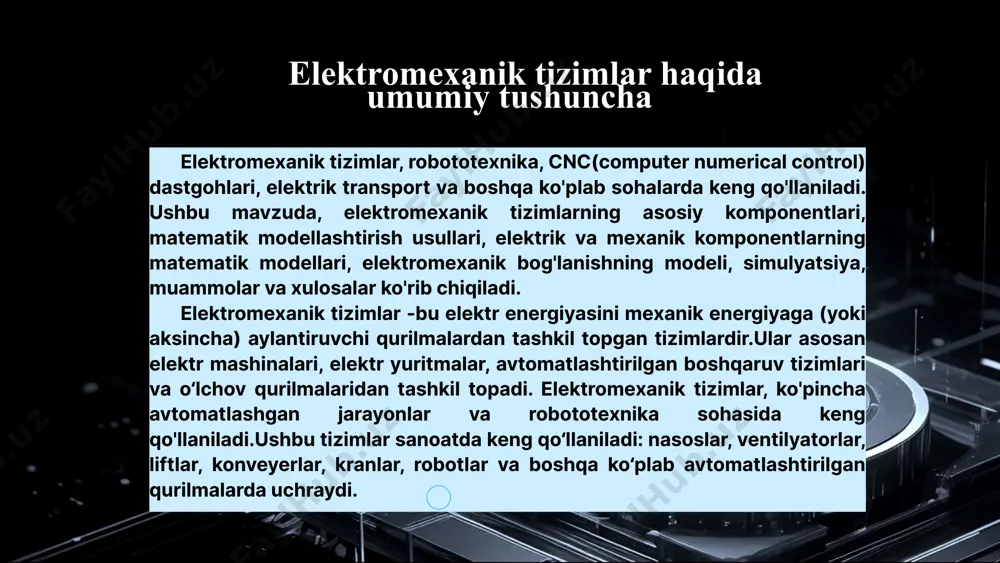

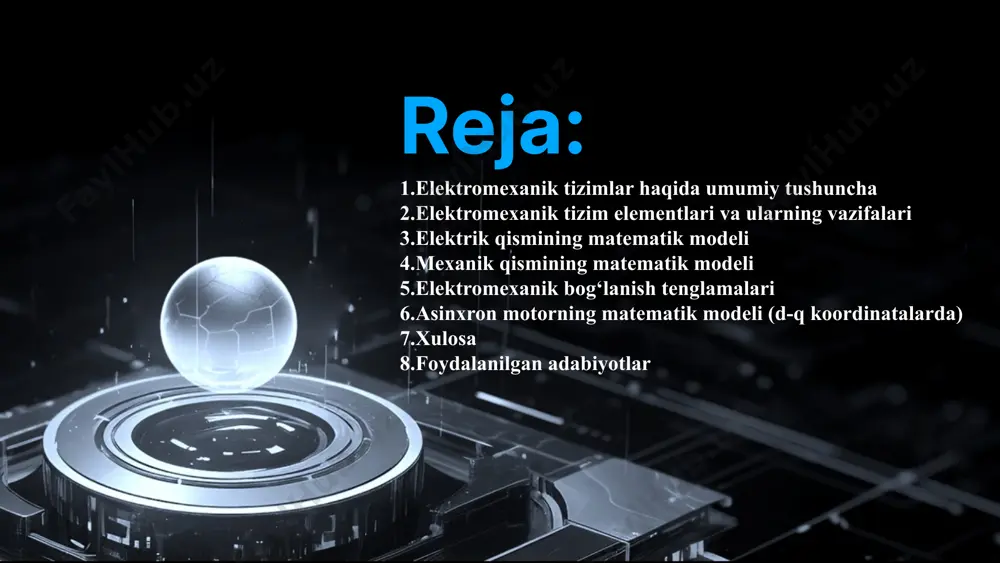

pptxgenjs presentation andijоn davlat texnika instituti elektr va energetika muhandisligi fakulteti «elektr muhandisligi» kafedrasi 4-bosqich k 91-21 guruh talabasi ortiqov alinurning elektromexanik qurilmalarini matematik modellashtirish fanidan tayyorlagan mustaqil ishi elektromexanik tizimlarning matematik modeli 1.elektromexanik tizimlar haqida umumiy tushuncha 2.elektromexanik tizim elementlari va ularning vazifalari 3.elektrik qismining matematik modeli 4.mexanik qismining matematik modeli 5.elektromexanik bog‘lanish tenglamalari 6.asinxron motorning matematik modeli (d-q koordinatalarda) 7.xulosa 8.foydalanilgan adabiyotlar reja: elektromexanik tizimlar haqida umumiy tushuncha elektromexanik tizimlar, robototexnika, cnc(computer numerical control) dastgohlari, elektrik transport va boshqa ko'plab sohalarda keng qo'llaniladi. ushbu mavzuda, elektromexanik tizimlarning asosiy komponentlari, matematik modellashtirish usullari, elektrik va mexanik komponentlarning matematik modellari, elektromexanik bog'lanishning modeli, simulyatsiya, muammolar va xulosalar ko'rib chiqiladi. elektromexanik tizimlar -bu elektr energiyasini mexanik energiyaga (yoki aksincha) aylantiruvchi qurilmalardan tashkil topgan tizimlardir.ular asosan elektr mashinalari, elektr yuritmalar, avtomatlashtirilgan boshqaruv tizimlari va o‘lchov qurilmalaridan tashkil topadi. elektromexanik tizimlar, ko'pincha avtomatlashgan jarayonlar va robototexnika sohasida keng qo'llaniladi.ushbu tizimlar sanoatda keng qo‘llaniladi: …

2 / 12

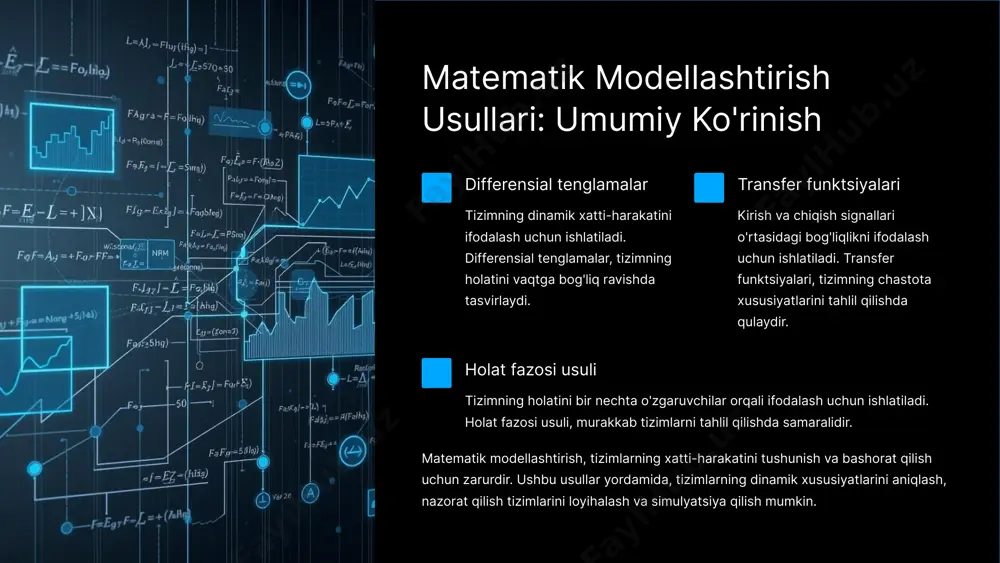

mning chastota xususiyatlarini tahlil qilishda qulaydir. holat fazosi usuli tizimning holatini bir nechta o'zgaruvchilar orqali ifodalash uchun ishlatiladi. holat fazosi usuli, murakkab tizimlarni tahlil qilishda samaralidir. matematik modellashtirish, tizimlarning xatti-harakatini tushunish va bashorat qilish uchun zarurdir. ushbu usullar yordamida, tizimlarning dinamik xususiyatlarini aniqlash, nazorat qilish tizimlarini loyihalash va simulyatsiya qilish mumkin. elektr manbai – tizimga elektr energiyasi beradi. elektr yuritma (motor) – elektr energiyasini mexanik energiyaga aylantiradi. mexanik yuk (ishchi mexanizm) – motor tomonidan ishlab chiqarilgan aylanish momentini bajarilishi kerak bo‘lgan ishga yo‘naltiradi. boshqaruv tizimi – tizim ishini kerakli tarzda boshqaradi va sozlaydi. o‘zgartgich (invertor, chastota o‘zgartgich) – elektr signallarini kerakli shaklga keltiradi. sensorlar – tizim parametrlarini o‘lchaydi va boshqaruv tizimiga qayta aloqa beradi. aktuatorlar: mexanik harakatni uzatish uchun javobgar bo'lgan komponentlar. boshqaruv qurilmalari: tizimni nazorat qilish va boshqarish uchun mo'ljallangan elektron komponentlar. 2. elektromexanik tizim elementlari va ularning vazifalari 3. elektrik qismining matematik modeli elektrik mashinaning stator o‘ramlaridagi elektr …

3 / 12

idir. reduktorlarning modeli reduktorlarning modeli, ularning aylanma harakatni o'zgartirish xususiyatini ifodalash uchun ishlatiladi. reduktorlar, aylanma tezlikni oshirishi yoki kamaytirishi mumkin. prujinaning matematik modeli quyidagi tenglama bilan ifodalanadi: f = kx bu erda: f - kuch, k - elastiklik koeffitsienti, x - deformatsiya. 4. mexanik qismining matematik modeli nyutonning ikkinchi qonuniga asosan: j·(dω/dt) = tₑ - tᵧ bu yerda: j — inersiya momenti, kg·m² ω — burchak tezlik, rad/s tₑ — elektromagnit moment, n·m tᵧ — yuklama momenti, n·m ishqalanish bo‘lsa: j·(dω/dt) = tₑ - tᵧ - b·ω bu yerda b — viskoz ishqalanish koeffitsiyenti. 5. elektromexanik bog‘lanish tenglamalari 1 elektrik va mexanik komponentlar o'rtasidagi bog'lanish tenglamalari elektrik va mexanik komponentlar o'rtasidagi bog'lanish, kuch va momentning bog'lanishi orqali ifodalanadi. elektrik tok, mexanik momentni hosil qiladi. mexanik harakat esa, elektrik kuchlanishni hosil qiladi. 2 kuch va momentning bog'lanishi kuch va momentning bog'lanishi, motorning mexanik yuk bilan bog'lanishida muhim rol o'ynaydi. motorning momenti, …

4 / 12

dalovchi tenglamalar tuziladi.elektromexanik tizimlar bugungi sanoat va texnologik jarayonlarning ajralmas qismiga aylangan bo‘lib, ular elektr energiyasini mexanik energiyaga (yoki aksincha) aylantiruvchi kompleks tizimlardir. ularning matematik modeli bu tizimlarning fizik holatini raqamli ifodalash imkonini beradi va bu orqali nazorat qilish, tahlil etish hamda samaradorlikni oshirish mumkin bo‘ladi. ushbu ishda elektromexanik tizimlarning asosiy komponentlari – elektr, mexanik va bog‘lovchi elementlar o‘rganildi. har bir komponent uchun matematik tenglamalar tuzildi: foydalanilgan adabiyotlar журавлёв а.а. “электрические машины и трансформаторы”. – м.: энергия, 2004. 2.хамраев т. “elektr mashinalari”. – toshkent, 2017. 3.ogbonnaya inya okoro, “electromechanical systems and devices”, springer, 2020. 4.matlab/simulink rasmiy hujjatlari va foydalanuvchi qo‘llanmalari. image5.png image3.png image4.png image2.png image6.png image7.png image8.png image9.jpeg image10.png image11.png image12.png image13.png image14.png

5 / 12
