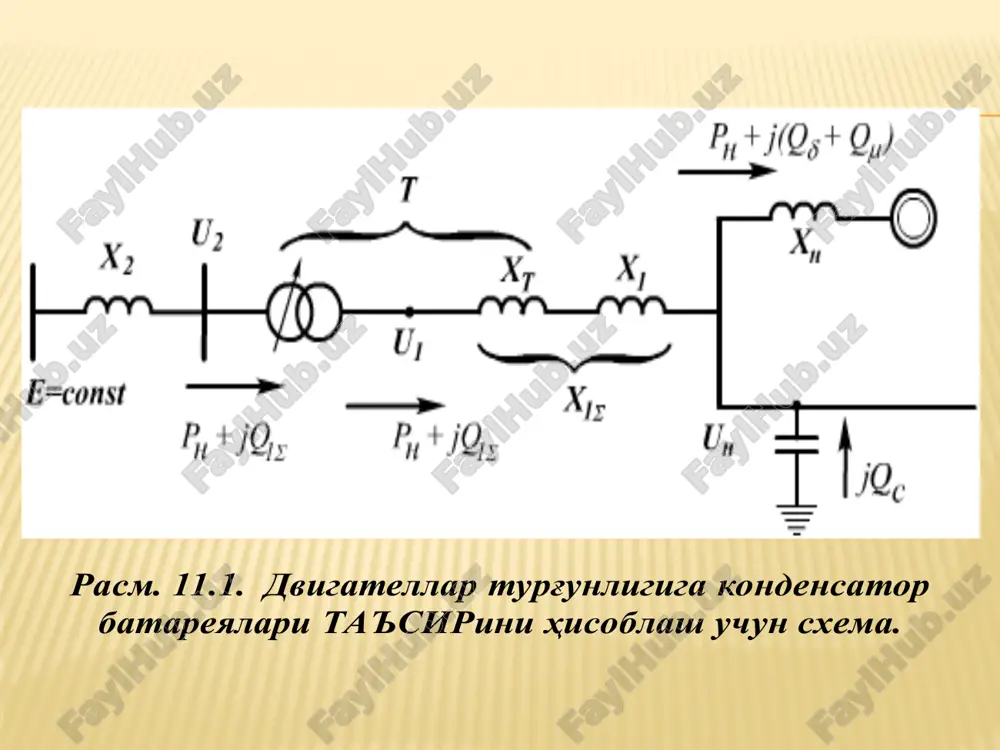

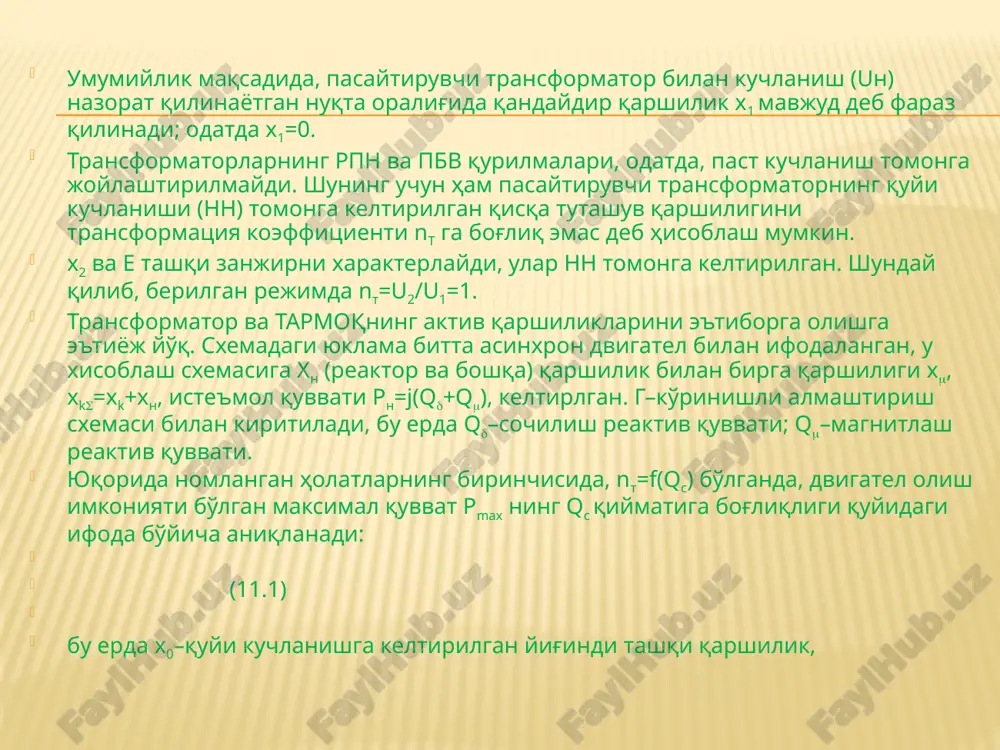

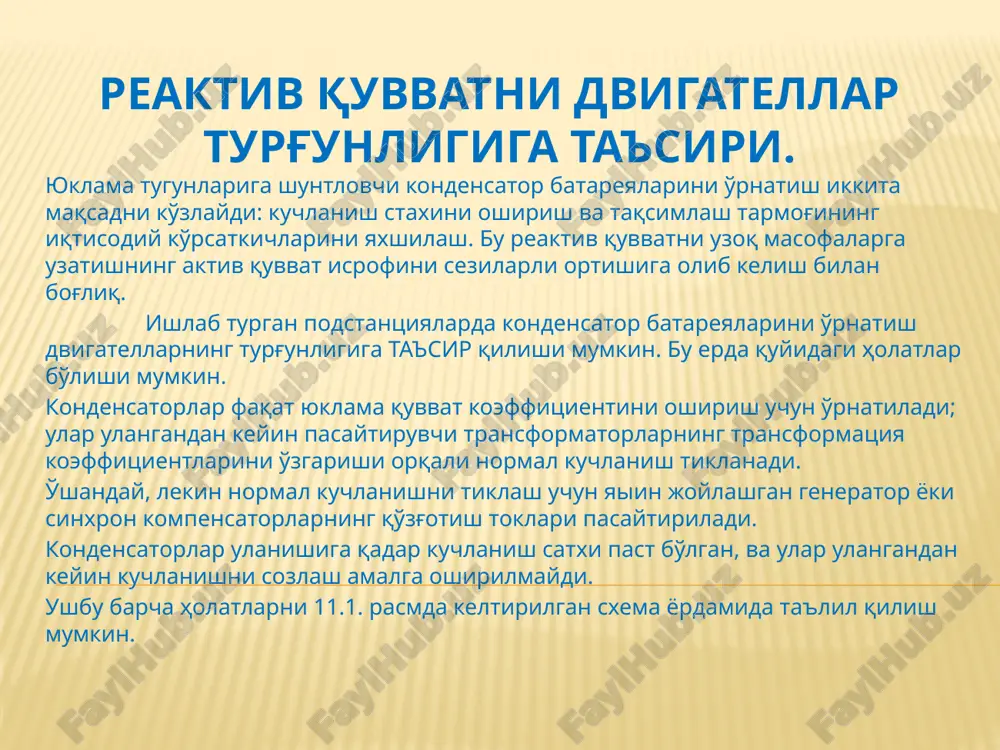

prezentatsiya powerpoint reaktiv quvvatni dvigatellar turg'unligiga ta'siri. yuklama tugunlariga shuntlovchi kondensator batareyalarini o'rnatish ikkita maqsadni ko'zlaydi: kuchlanish staxini oshirish va taqsimlash tarmog'ining iqtisodiy ko'rsatkichlarini yaxshilash. bu reaktiv quvvatni uzoq masofalarga uzatishning aktiv quvvat isrofini sezilarli ortishiga olib kelish bilan bog'liq. ishlab turgan podstantsiyalarda kondensator batareyalarini o'rnatish dvigatellarning turg'unligiga ta'sir qilishi mumkin. bu erda quyidagi holatlar bo'lishi mumkin. kondensatorlar faqat yuklama quvvat koeffitsientini oshirish uchun o'rnatiladi; ular ulangandan keyin pasaytiruvchi transformatorlarning transformatsiya koeffitsientlarini o'zgarishi orqali normal kuchlanish tiklanadi. o'shanday, lekin normal kuchlanishni tiklash uchun yaiin joylashgan generator yoki sinxron kompensatorlarning qo'zg'otish toklari pasaytiriladi. kondensatorlar ulanishiga qadar kuchlanish satxi past bo'lgan, va ular ulangandan keyin kuchlanishni sozlash amalga oshirilmaydi. ushbu barcha holatlarni 11.1. rasmda keltirilgan sxema yordamida ta'lil qilish mumkin. umumiylik maqsadida, pasaytiruvchi transformator bilan kuchlanish (un) nazorat qilinayotgan nuqta oralig'ida qandaydir qarshilik x1 mavjud deb faraz qilinadi; odatda x1=0. transformatorlarning rpn va pbv qurilmalari, odatda, past kuchlanish tomonga joylashtirilmaydi. shuning uchun …

2 / 6

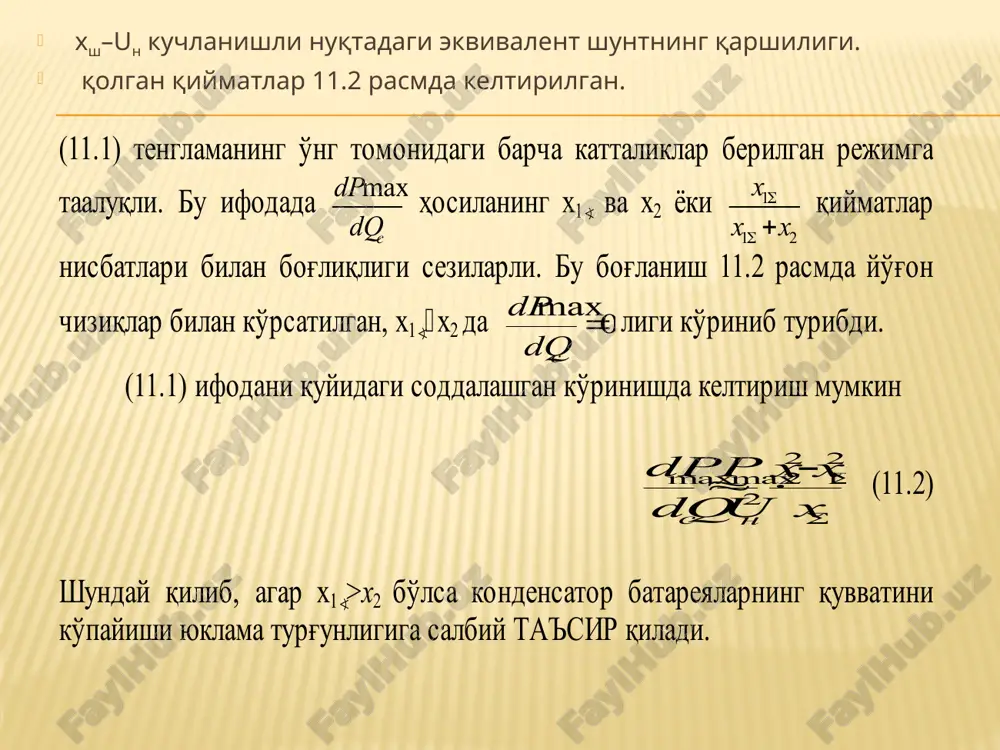

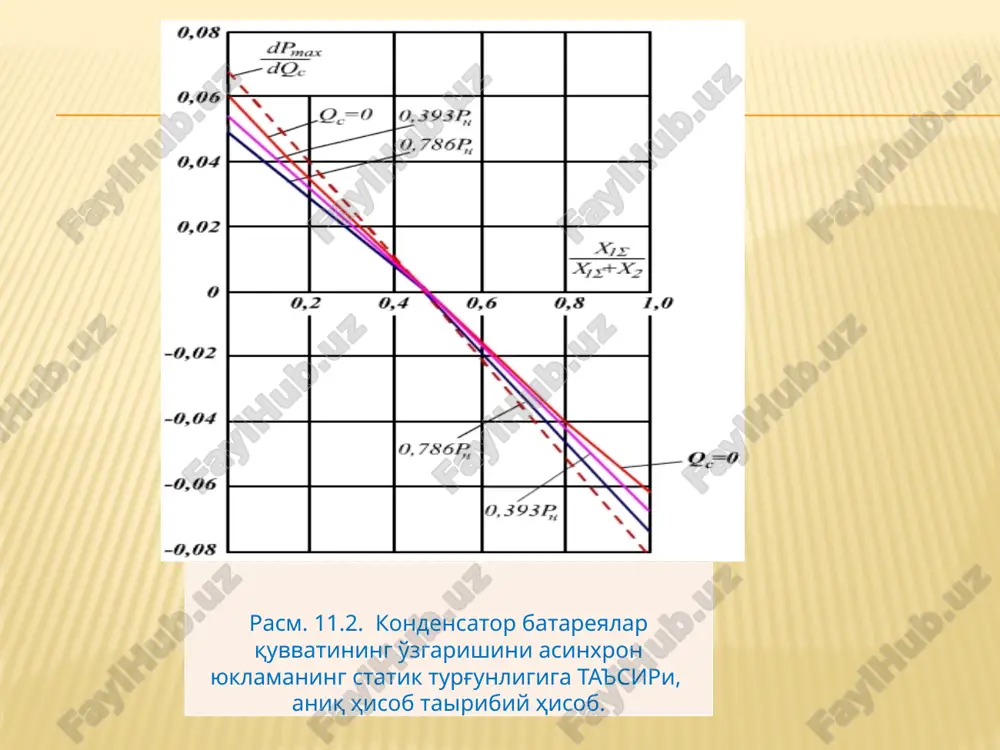

htirish sxemasi bilan kiritiladi, bu erda q–sochilish reaktiv quvvati; q–magnitlash reaktiv quvvati. yuqorida nomlangan holatlarning birinchisida, nt=f(qc) bo'lganda, dvigatel olish imkoniyati bo'lgan maksimal quvvat rmax ning qc qiymatiga bog'liqligi quyidagi ifoda bo'yicha aniqlanadi: (11.1) bu erda x0–quyi kuchlanishga keltirilgan yig'indi tashqi qarshilik, xsh–un kuchlanishli nuqtadagi ekvivalent shuntning qarshiligi. qolgan qiymatlar 11.2 rasmda keltirilgan. rasm. 11.2. kondensator batareyalar quvvatining o'zgarishini asinxron yuklamaning statik turg'unligiga ta'siri, aniq hisob tairibiy hisob. kondensatorlarning ulanishi samarasi (ya'ni xosila– ning ishorasi)ning x1 va x2 qarshiliklar orasidagi nisbatga bog'likligini dvigatellar turg'unligiga ikkita faktor ta'sir qilishi bilan tushuntiriladi: kondensatorlarning ulanishi dvigatelga nisbatan tashqi xisoblangan ekvivalent qarshiligini orttiradi, transformatsiya koeffitsientini ortishi bu qarshilikni, uning tashkil etuvchisi x2 ni kichraytirib, kamaytiradi. (11.2) ifodada qc ning berilgan qiymatiga bog'liq emas, bu bog'liqlik nisbatan aniqroq bo'lgan (11.1) ifodada ko'rinadi, lekin juda ham kuchsiz, shuning uchun ham (11.3) yozish mumkin image3.emf image4.emf image5.png rasm. 11.1. dvigatellar turg'unligiga kondensator batareyalari ta'sirini hisoblash uchun sxema. …

3 / 6

4 / 6

5 / 6
