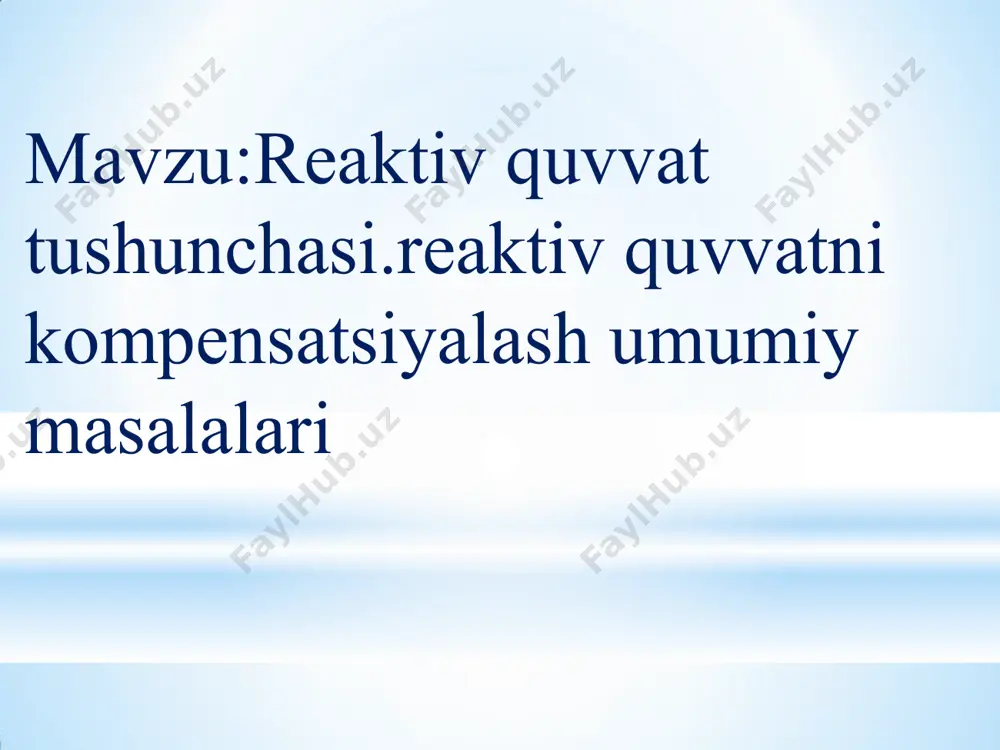

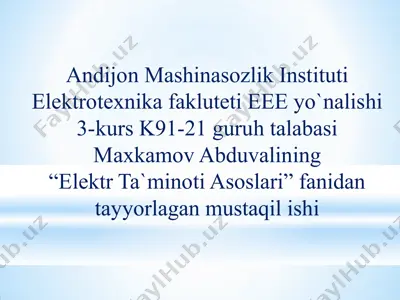

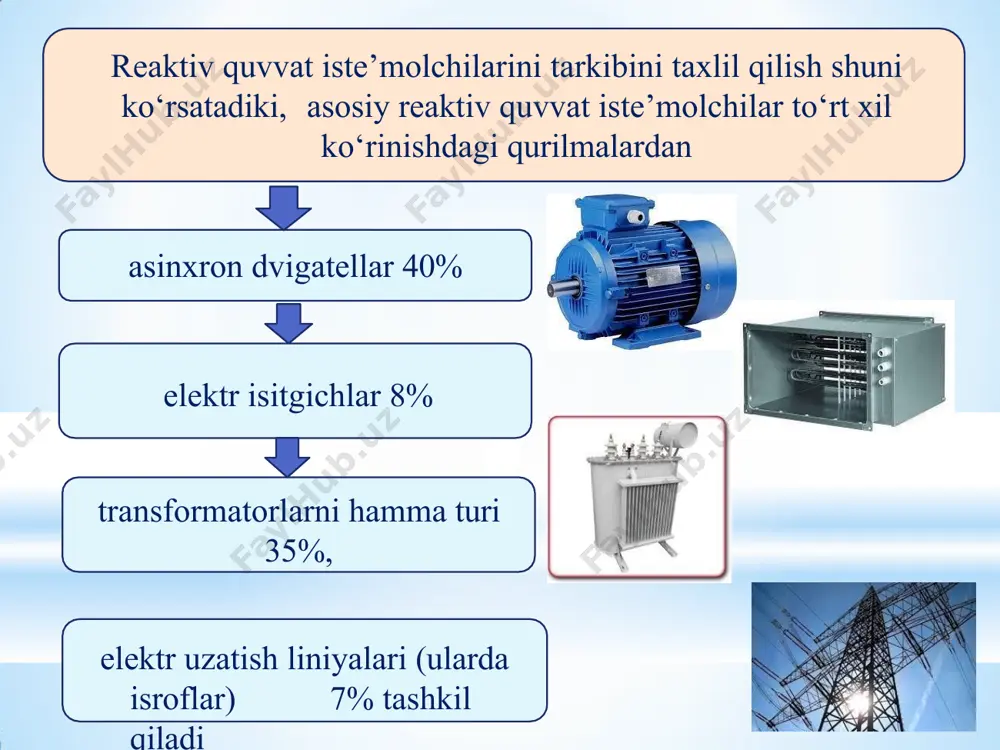

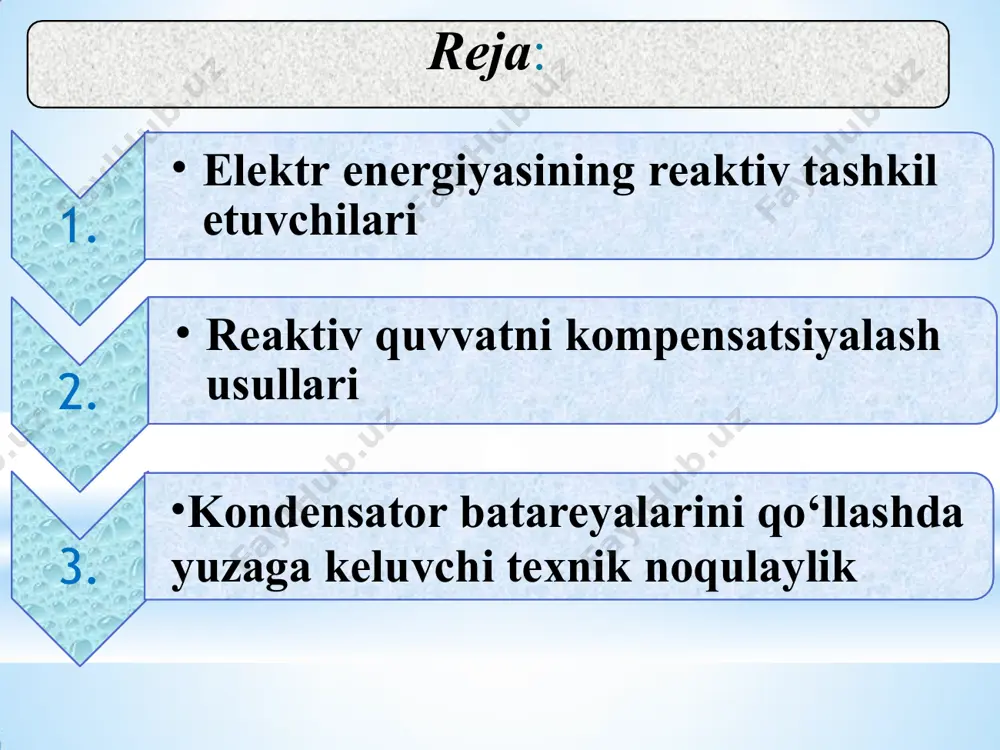

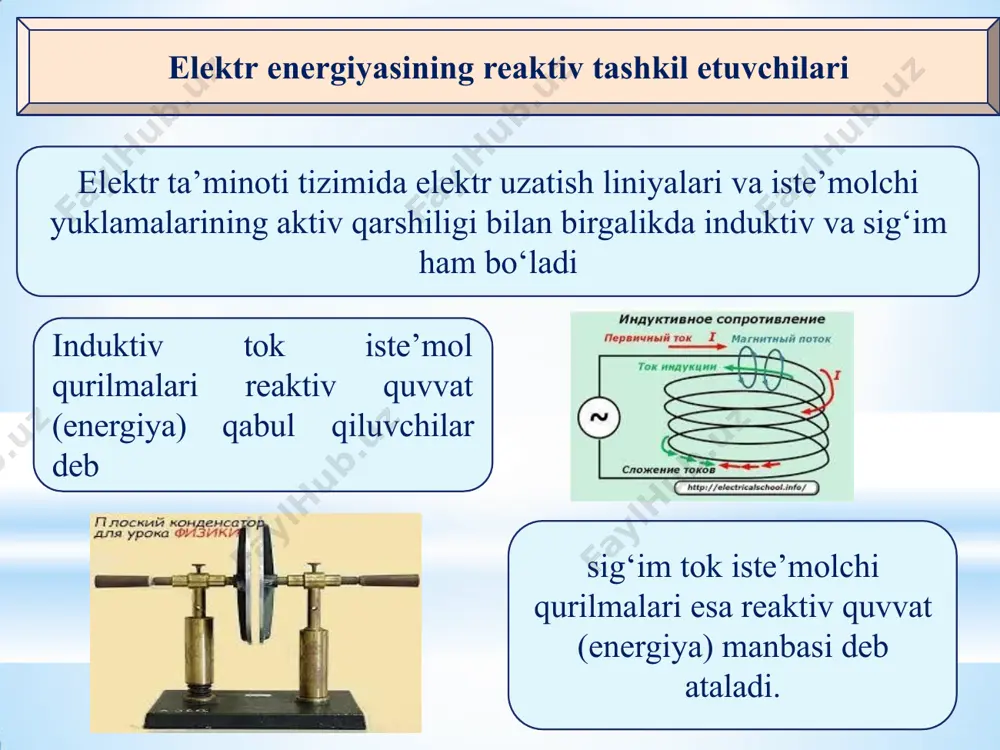

1-маъруза. elektrotexnika materiallarining sinflanishi andijon mashinasozlik instituti elektrotexnika fakluteti eee yo`nalishi 3-kurs k91-21 guruh talabasi maxkamov abduvalining “elektr ta`minoti asoslari” fanidan tayyorlagan mustaqil ishi mavzu:reaktiv quvvat tushunchasi.reaktiv quvvatni kompensatsiyalash umumiy masalalari reja: 1. elektr energiyasining reaktiv tashkil etuvchilari 2. reaktiv quvvatni kompensatsiyalash usullari 3. kondensator batareyalarini qo‘llashda yuzaga keluvchi texnik noqulaylik elektr ta’minoti tizimida elektr uzatish liniyalari va iste’molchi yuklamalarining aktiv qarshiligi bilan birgalikda induktiv va sig‘im ham bo‘ladi tok reaktiv iste’mol quvvat qabul qiluvchilar induktiv qurilmalari (energiya) deb elektr energiyasining reaktiv tashkil etuvchilari sig‘im tok iste’molchi qurilmalari esa reaktiv quvvat (energiya) manbasi deb ataladi. reaktiv quvvat iste’molchilarini tarkibini taxlil qilish shuni ko‘rsatadiki, asosiy reaktiv quvvat iste’molchilar to‘rt xil ko‘rinishdagi qurilmalardan asinxron dvigatellar 40% elektr isitgichlar 8% transformatorlarni hamma turi 35%, elektr uzatish liniyalari (ularda isroflar) 7% tashkil qiladi elektr tarmoqqa kuchlanish berilganda aktiv-induktiv yuklamada tok bu kuchlanishdan burchakka siljib orqada qoladi elektr qabul qiluvchi aktiv hamda reaktiv quvvatni iste’mol …

2 / 30

zatish liniyalarida elektromagnit maydon hosil bo‘lishiga sarflanadi. energiya tarmog‘i 100% reaktiv quvvatining 22% elektrostansiyalarni kuchaytirish transformatorlarida energiya tarmog‘ini 110-750kv li podstansiyalardagi kuchlanishni oshiruvchi avtotransformatorlarida, 6,5% tuman elektr tarmoqlarida, 13,5% kuchlanish pasaytiruvchi transformatorlari 58% esa 6-10kv shinalaridagi iste’molchilarning reaktiv quvvatni yo‘qolishidan hosil bo‘ladi elektr ta’minot tizimining r qarshiligi orqali aktiv r va reaktiv q quvvati uzatilishida aktiv quvvat yo‘qotish quyidagicha bo‘ladi tuman elektr tarmoqlarida qo‘shimcha kuchlanish isrofi paydo bo‘ladi. aktiv r va reaktiv x qarshilikli elektr ta’minot tarmoqlari orqali aktiv quvvat r va reaktiv quvvat q uzatishda kuchlanish yo‘qotish reaktiv quvvatni kompensatsiyalash usullari reaktiv quvvatni kompensatsiyalash deb uni ishlab chiqarish yoki kompensatsiyalash qurilmalari yordamida iste’mol qilishga aytiladi ma’lumki kondensatorlardan o‘tayotgan tok unga quyilgan kuchlanishdan 90˚ burchakka oldinda bo‘lib. induktiv g‘altakda o‘tuvchi tok esa unga quyilgan kuchlanishda 90˚ burchakka orqada qoladi reaktiv quvvatni kompensatsiyalash muhim texnik tadbir bo‘lib, bir qancha maqsadlarda qo‘llash mumkin birinchidan reaktiv quvvatni kompensatsiyalash reaktiv quvvat balansini ta’minlash uchun …

3 / 30

rmoqdagi kuchlanish o‘zgaradi. bo‘layotgan bo‘lsa, tarmoqdagi kuchlanish oshadi bo‘layotgan bo‘lsa, tarmoqdagi kuchlanish pasayadi elektr stansiyalarida ishlab chiqarilayotgan reaktiv quvvat yetarli emas. shuning uchun iste’molchilarga kerak bo‘lgan reaktiv quvvatini 2/3 qismi kompensatsiyalovchi qurilmalar yordamida amalga oshiriladi. 1/3 qismi elektr tarmoqlardan olinadi. kompensatsiyalovchi qurilmalarni (kondensator batareyalari) o‘rnatish bilan liniyadagi kuchlanish yo‘qolishi kamayadi bu yerda: r,x – liniyaning aktiv va reaktiv qarshiligi; σr - liniyadagi aktiv quvvatlarning yig‘indisi, kvt; σq - liniyadagi reaktiv quvvatlarning yig‘indisi, kvar; σqkk - kompensatsiyalovchi qurilmalarning reaktiv quvvatlari yig‘indisi, kvar. kuchlanishni nominal miqdoriga nisbatan o‘zgarishi yuklanish grafiki bilan bog‘liqdir. hisobiy aktiv pxis. va reaktiv qxis. yuklanishlar borligida kuchlanish yo‘qolishi quyidagi formula bilan aniqlanadi agarda tarmoq uzunligi l , simlarning qarshiliklari r0 va x0 ma’lum bo‘lsa shuning bilan birgalikda reaktiv quvvat iste’mol qilinishining salbiy ta’sirlari bor - qo‘shimcha yuklangan transformator va liniyalarni quvvat o‘tkazish qobiliyati pasayadi - elektr iste’molchilarga quvvat yetkazishida elektr tarmoqlarda quvvat va energiya isroflari oshib ketadi: quvvat …

4 / 30

densatorli fazalarning burchak og‘ishi hamma hollarda kompensatsiya qurilmalar qo‘llashda quyidagi texnik va rejim talablarini chegaralarini o‘rganish zarurdir yuklama tugunlarida zaruriy quvvat zaxirasini manbaning shinalarida reaktiv quvvatni joylashtirish kuchlanish og‘ishini 4) elektr tarmoqlarni o‘tkazish qobiliyati reaktiv quvvatni kompensatsiyalash uchun olib boriladigan tadbirlarni quyidagi 3 ta guruxga ajratishimiz mumkin kompensatsiya qurilmalarni talab qilmaydiganlarni qo‘llash kompensatsiya qurilmalarni qo‘llaydiganlar istisno tariqasida ruxsat etilgan kompensatsiya qurilmalar qo‘llashdagi tadbirlar. statik kondensatorlarni o‘rnatish. sinxron dvigatellarni kompensator sifatida qo‘llash. reaktiv quvvatni statik manbalarni qo‘llash. parallel ishlovchi takidlab o‘tilgan bir necha qurilmalarni kompensatsiya tarmoqi uchun qo‘llash. kompensatsiya qurilmalarini joylashgan o‘rinlarini bir necha turi ko‘rinishi reaktiv quvvatni kompensatsiyalashdagi kondensator batareyalarini qo‘llashda yuzaga keluvchi texnik noqulaylik kompensatsiya uchun kondensator batareyalaridan foydalanish ayniqsa keng qo‘llaniladi qat’iyat bilan aytiladiki ularni yuqori va past kuchlanishlarga mosligi kichik aktiv quvvat iste’moli (0.0025-0.005kvt/kvar) eng kam solishtirma narxini (1kvar uchun), oddiy ekspulatatsiyasi; oddiy ishlab chiqarish montaji; har qanday quruq binolarda o‘rnatilishiga mosligi bu ularning eng katta avfzaliklaridir. …

5 / 30

20 12,5/6 1060 rkom - 1060 7,5 psm - 20/6 7500/6 rkom- 12600/6 tkrm 6,3/10 6,3 psm - 200 rkom - 200 67 0 tkrm 12,5 12,5 6,3/10 400 4000/10 400 33,5 tkrm 20/10 20 psm – 12,5/ 630 rkom - 630 21,5 tkrm 40/10 40 psm - 1250 7800/10 1250 10,6 20/10 rkom - psm - 12500/10 40/10 rkom - 24500/6 image4.png image5.png image6.png image7.png image8.png image9.png image10.png image11.jpg image12.jpg image13.jpg image14.jpg image15.jpg image16.jpg image17.png image18.png image19.png image20.png image21.png image22.png image23.png image24.jpg image25.jpg image26.jpg image27.jpg image28.jpg image29.jpg image30.png image31.png image32.jpg image33.png image34.jpg image35.jpg image36.jpg image37.jpg image38.jpg image39.jpg image40.jpg image41.jpg image42.jpg image43.jpg image44.jpg image45.jpg image46.jpg image47.jpg image48.jpg image49.jpg image1.png image2.png image3.png image50.jpg image51.jpg image52.jpg image53.jpg image54.png image55.jpg image56.jpg image57.png image58.jpg image59.png image60.png image61.png image70.png image71.png image72.png image73.png image74.png image75.png image76.png image62.png image63.png image64.png image65.png image66.png image67.png image68.png image69.png
