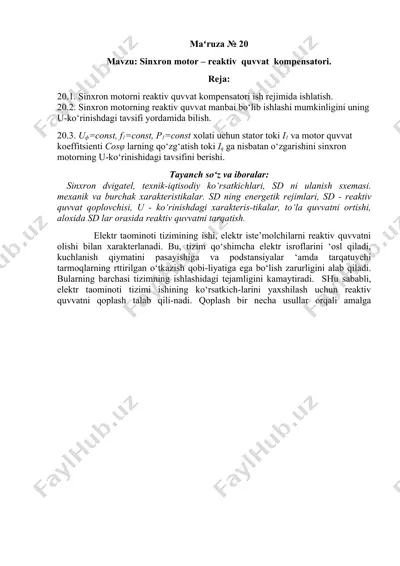

maʻruza № 20 mavzu: sinxron motor – reaktiv quvvat kompensatori. reja: 20.1. sinxron motorni reaktiv quvvat kompensatori ish rejimida ishlatish. 20.2. sinxron motorning reaktiv quvvat manbai bo‘lib ishlashi mumkinligini uning u-ko‘rinishdagi tavsifi yordamida bilish. 20.3. uф=const, f1=const, p1=const xolati uchun stator toki i1 va motor quvvat koeffitsienti cosφ larning qo‘zg‘atish toki iq ga nisbatan o‘zgarishini sinxron motorning u-ko‘rinishidagi tavsifini berishi. tayanch so‘z va iboralar: sinxron dvigatel, texnik-iqtisodiy ko‘rsatkichlari, sd ni ulanish sxemasi. mexanik va burchak xarakteristikalar. sd ning energetik rejimlari, sd - reaktiv quvvat qoplovchisi, u - ko‘rinishdagi xarakteris-tikalar, to‘la quvvatni ortishi, aloxida sd lar orasida reaktiv quvvatni tarqatish. elektr taominoti tizimining ishi, elektr iste’molchilarni reaktiv quvvatni olishi bilan xarakterlanadi. bu, tizim qo‘shimcha elektr isroflarini ‘osl qiladi, kuchlanish qiymatini pasayishiga va podstansiyalar ‘amda tarqatuvchi tarmoqlarning rttirilgan o‘tkazish qobi-liyatiga ega bo‘lish zarurligini alab qiladi. bularning barchasi tizimning ishlashidagi tejamligini kamaytiradi. shu sababli, elektr taominoti tizimi ishining ko‘rsatkich-larini yaxshilash uchun reaktiv quvvatni …

2 / 5

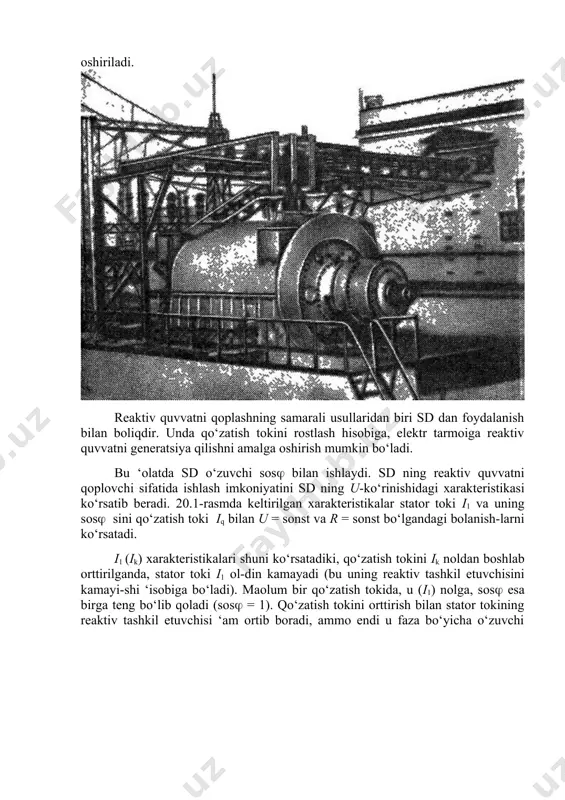

ol-din kamayadi (bu uning reaktiv tashkil etuvchisini kamayi-shi ‘isobiga bo‘ladi). maolum bir qo‘zatish tokida, u (i1) nolga, sos esa birga teng bo‘lib qoladi (sos = 1). qo‘zatish tokini orttirish bilan stator tokining reaktiv tashkil etuvchisi ‘am ortib boradi, ammo endi u faza bo‘yicha o‘zuvchi bo‘ladi. sd reaktiv quvvat generatori bo‘lib ishlaydi va uni tarmoqqa uzata boshlaydi. векторные диаграммы синхронного компенсатора в различных режимах а - холостого хода, б - перевозбуждения, в - недовозбуждения 20.1-rasm. sinxron dvigatelning u - ko‘rinishidagi xarakteristikalari 20.1-rasmdagi xarakteristikalar, shuningdek, sd ni qop-lash qobiliyatini, o‘zining validagi quvvat r bilan bolanishni ‘am aniqlash imkonini beradi. rasmdan ko‘ri-nadiki, r quvvatni ortishi bilan reaktiv quvvatni generatsiya qilish so‘asi (o‘zuvchi sos) katta qo‘zatish toklar tomoniga sil-jiydi. boshqacha ayt-ganda, o‘zgarmas qo‘za-tish tokida, valdagi quvvatni o‘zgarishi bi-lan tarmoqqa berila-yotgan reaktiv quvvat ‘am o‘zgaradi. bundan quyidagi mu’im xulosani chiqarish mumkin: agar sd valdagi o‘zgaruvchan quvvat bilan ishlayotgan bo‘lsa, unda uning qoplash xossasidan to‘la foydalanish …

3 / 5

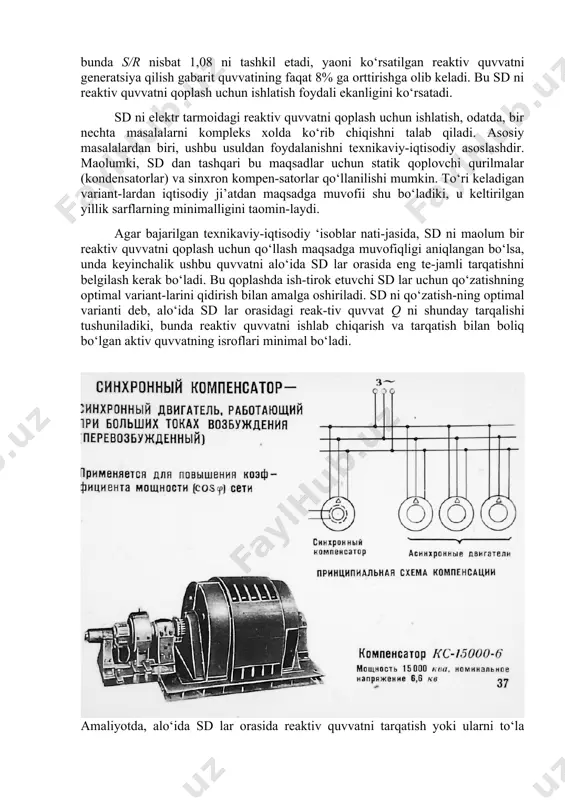

igini ko‘rsatadi. sd ni elektr tarmoidagi reaktiv quvvatni qoplash uchun ishlatish, odatda, bir nechta masalalarni kompleks xolda ko‘rib chiqishni talab qiladi. asosiy masalalardan biri, ushbu usuldan foydalanishni texnikaviy-iqtisodiy asoslashdir. maolumki, sd dan tashqari bu maqsadlar uchun statik qoplovchi qurilmalar (kondensatorlar) va sinxron kompen-satorlar qo‘llanilishi mumkin. to‘ri keladigan variant-lardan iqtisodiy ji’atdan maqsadga muvofii shu bo‘ladiki, u keltirilgan yillik sarflarning minimalligini taomin-laydi. agar bajarilgan texnikaviy-iqtisodiy ‘isoblar nati-jasida, sd ni maolum bir reaktiv quvvatni qoplash uchun qo‘llash maqsadga muvofiqligi aniqlangan bo‘lsa, unda keyinchalik ushbu quvvatni alo‘ida sd lar orasida eng te-jamli tarqatishni belgilash kerak bo‘ladi. bu qoplashda ish-tirok etuvchi sd lar uchun qo‘zatishning optimal variant-larini qidirish bilan amalga oshiriladi. sd ni qo‘zatish-ning optimal varianti deb, alo‘ida sd lar orasidagi reak-tiv quvvat q ni shunday tarqalishi tushuniladiki, bunda reaktiv quvvatni ishlab chiqarish va tarqatish bilan boliq bo‘lgan aktiv quvvatning isroflari minimal bo‘ladi. amaliyotda, alo‘ida sd lar orasida reaktiv quvvatni tarqatish yoki ularni to‘la nominal …

4 / 5

humbnail.wmf ma ? ruza № 2 0 mavzu: sinxron motor – reaktiv quvvat kompensatori. reja: 20.1. sinxron motorni reaktiv quvvat kompensatori ish rejimida ishlatish. 20.2. sinxron motorning reaktiv quvvat manbai bo‘lib ishlashi mumkinligini uning u - ko‘rinishdagi tavsifi yordamida bilish. 20.3. u ф =const, f 1 =const, p 1 =const xolati uchun stator toki i 1 va motor quvvat koeffitsienti cosφ larning qo‘zg‘atish toki i q ga nisbatan o‘zgarishini sinxron motorning u - ko‘rinishidagi tavsifini berishi. tayanch so‘z va iboralar: sinxron dvigatel, texnik - iqtisodiy ko‘rsatkichlari, sd ni ulanish sxemasi. mexanik va burchak xarakteristikalar. sd ning energetik rejimlari, sd - reaktiv quvvat qoplovchisi, u - ko‘rinishdagi xarakteris - tikalar, to‘la quvvatni ortishi, aloxida sd lar orasida reaktiv quvvatni tarqatish. elektr taominoti tizimining ishi, elektr iste’molchilarni reaktiv quvvatni olishi bilan xarakterlanadi. bu, tizim qo‘shimcha elektr isroflarini ‘osl qiladi, kuchlanish qiymatini pasayishiga va podstansiyalar ‘amda tarqatuvchi tarmoqlarning rttirilg an o‘tkazish qobi - …

5 / 5

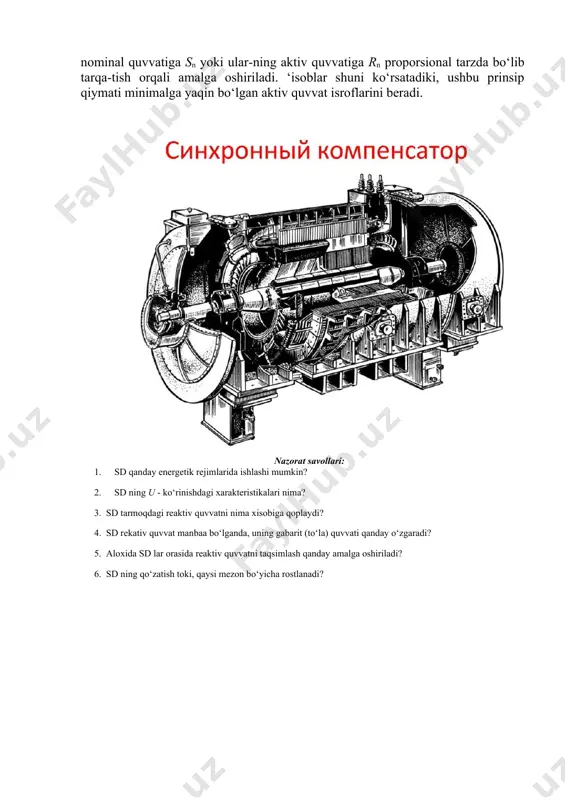

sinxron motor - reaktiv quvvat kompensatori - Page 5
