1 / 23

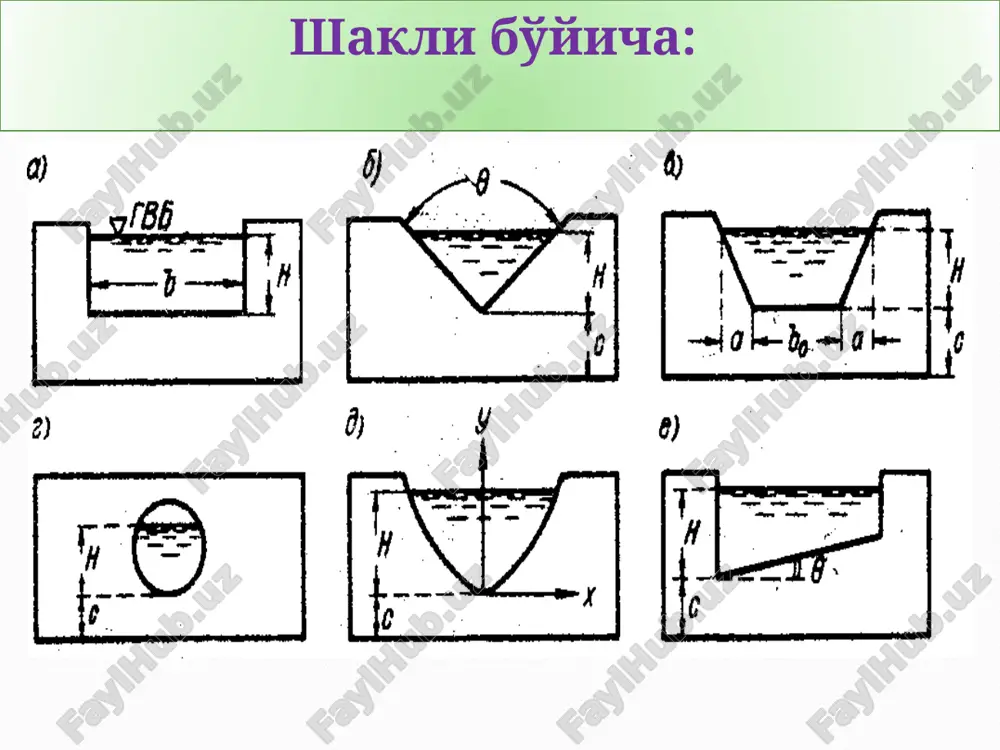

izmerenie rasxodov vodi na magistralnix kanalax standart suv o'lchash qurilmalarida suv sarfini o'lchash suv o'tkazgichlar to'g'risida o'mumiy tushuncha yupqa devorli suv o'tkazgichlar hisoblash formulalari shakli bo'yicha: yupqa devorli suv o'tkazgichlar bo'ylama profili suv o'tkazgich devorining xolatiga qarab: a) vertikal devorli; b) burchak ostidagi devorli; oqimni suv o'tkazgichdan o'tishiga qarab: a) suv erkin oqib o'tadi; b) suv erkin bo'lmagan, ya'ni ko'milgan holda; suv o'tkazgichlar tasnifi suv o'tkazgich devorining qalinligiga qarab: a) yupqa devorli suv o'tkazgich; b) amaliy profili suv o'tkazgich;   0,5n v) keng ostonali suv o'tkazgich; 0,5n    2n 2n    8n suv o'tkazgichlar asosiy elementlari 1. a) yuqori bef – oqimning suv o'tkazgichdan yuqori qismi (yub); b) pastki bef – oqimning suv o'tkazgichdan pastki qismi (pb). 2. geometrik napor (dam) – n – suv o'tkazgich ostonasidan suv sathigacha bo'lgan chuqurlik. 3. suv o'tkazgich eni – b; 4. suv o'tkazgich devorining qalinligi:  5. suv …

2 / 23

 p tomson suv o'tkazgichi (vt) suv o'tkazish qobiliyati: 50 l/s gacha; ko'chma yoki muqim konstruktsiyalarini tayyorlash mumkin; suv o'tkazgichi 3 mm qalinlikdagi taxtalangan po'latdan 900 burchakka ega bo'lgan uchburchak shaklida tayyorlanadi; suv o'tkazgichning suv oqib o'tish qismi suv keltiruvchi kanalga nisbatan 450 burchak ostida silliq o'tkirlangan bo'lishi lozim; suv sathini kuzatish uchun reykani o'rnatishda yuqori b'efda suv sathining dimlanishiga qarab 3n yuqoriroqda qirg'oq qismiga o'rnatiladi. hisoblash formulasi chipoletti suv o'lchagichi (vch) vch-50 suv sarfi 5-80 l/s gacha; vch-75 suv sarfi 15-230 l/s gacha; trapetsiya shaklidagi bo'lib, 3-4 mm po'latdan tayyorlanadi; yon devorlarining qiyaligi m=0,25; suv o'tkazgich kengligi (b = 50 sm). suv sathini kuzatish uchun reykani o'rnatishda yuqori b'efda suv sathining dimlanishiga qarab 3n yuqoriroqda qirg'oq qismiga o'rnatiladi hisoblash formulasi suv o'tkazgichlarni o'rnatish talablari a) suv o'lchagichni o'rnatish uchun kanalning to'g'ri chiziqli uchastkasi uzunligi l = 10v dan kam bo'lmasligi va kanal ko'ndalang kesimi simmetrik bo'lishi lozim; b) dastlabki …

3 / 23

r yordamida o'rnatilishi lozim. suv o'tkazgichdan foydalanish bo'yicha talablar a) suv o'tkazgich ostonasining gorizontal holatda bo'lishini, suv o'tkazgichning poydevorga nisbatan vertikal holatdaligini hamda suv o'lchash reykasining “0” ko'rsatkichi ostona sathi bilan bir sathda bo'lishini davriy nazorat qilish; b) suv o'tkazgichning yuqori b'efida loyqa bosish holatlarini o'z vaqtida bartaraf etish va pastki b'efda ko'milish jarayoni sodir bo'lishi oldini olish; v) suv o'tkazgichni tozalash, ta'mirlash, tiklash ishlari, reykaning sozligini tekshirish kabi tadbirlar bir yilda bir marotaba amalga oshirilishi lozim. parshala suv o'lchash novi qo'llanish sohasi: irrigatsiya kanallarida va tabiiy ochiq o'zanlarda suv sarfini o'lchash uchun mo'ljallangan; parshal novi uchta asosiy qismlardan iborat: qabul qilish qismi 1, o'rta qismi 2, chiqarish qismi 3. parshal suv o'lchash novining kirish qismi konfuzor va chiqish qismi diffuzor ko'rinishida quriladi. parshala suv o'lchash novining nishabligi suvning harakat yo'nalishi bo'yicha 3/8 nisbatda bo'lishi ta'minlanishi lozim. hisoblash formulasi n = 1,569 * b 0,026 saniiri suv o'lchash novi novning …

4 / 23

akteristikasi maksimal suv sarfi q, m3/s 0,5 gacha 0,5-1,0 nishablik katta va o'rtacha, suv oqimi – barqaror loyqalik darajasi 1,0 kg/m3 gacha tv, chv, so'n, o'o' so'n, o'o' loyqalik darajasi 1,0 kg/m3 dan ko'p, suv - iflos so'n, o'o' so'n, o'o' nishablik o'rtacha va kichik, suv oqimi – beqaror loyqalik darajasi 1,0 kg/ m3 gacha so'n, o'o' so'n, o'o' loyqalik darajasi 1,0 kg/m3 dan ko'p, suv - iflos o'o' o'o' shartli belgilar: tv – tomson suv o'tkazgichi; so'n – saniiri ning suv o'lchash novi; chv – chipoletti suv o'tkazgichi; o'o' – o'zgarmas o'zan. 1) to’gri burchakli beton kanalning kengligi b=6,0 m, o’rtacha tezligi v=0,56 m/s va suv sathi nishabligi i=0,0001 bo’lsa suv sarfini aniqlang. mustaqil ishlash uchun topshiriq 15:05 image2.png image3.png image4.jpg image6.png image5.wmf image8.png image7.wmf image9.jpeg image10.jpeg image11.jpeg image12.jpeg image13.png image14.png image130.png image15.wmf image16.wmf image17.png image18.wmf image19.wmf oleobject3.bin oleobject4.bin image18.png image19.png image20.png 2 / 5 4 , 1 h …

5 / 23
