1 / 23

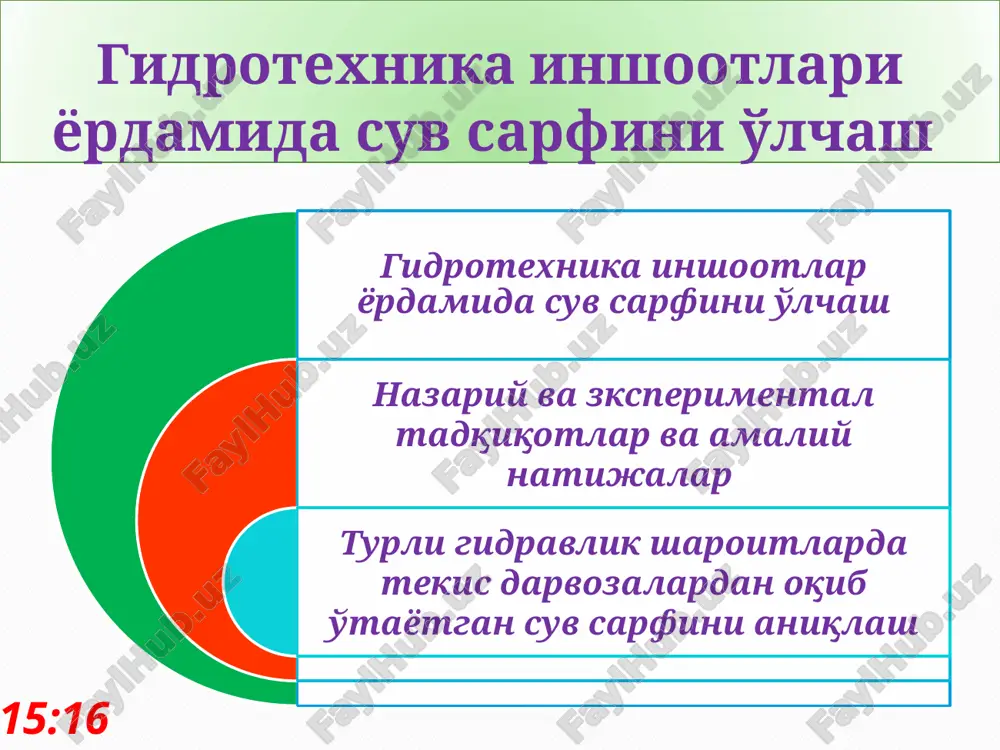

izmerenie rasxodov vodi na magistralnix kanalax gidrotexnika inshootlari yordamida suv sarfini o'lchash 10:40 gidrotexnika inshootlar yordamida suv sarfini o'lchash nazariy va zksperimental tadqiqotlar va amaliy natijalar turli gidravlik sharoitlarda tekis darvozalardan oqib o'tayotgan suv sarfini aniqlash 10:40 gidrotexnika inshootlar yordamida suv sarfini aniqlash sug'orish ichki tarmoqlarida suv resurslarini boshqarish va taqsimlash maqsadida keng foydalanilayotgan tekis darvozalar yordamida suv sarfini aniqlashdir. hozirda gidrotexnik zatvorlarning 100 dan ortiq turlari mavjud bo'lib, ularning yangi turlari ustida muntazam ish olib boriladi. zatvor gidrotexnika inshootlarining ustki hamda chuqurlikdagi teshiklarini ochish va yopish uchun xizmat qiladi. u quyidagilardan iborat bo'ladi: 1) ko'chma (qo'zg'aladigan) qismidanki, qaysining tarkibiga qoplama, yordimlanishchi to'sinbop to'ri, bosh to'sinlar, tutib turadigan-yuradigan tuzilishlar, aloqa, filtratsiyaga qarshi ishlatiladigan shibbalashlar (zichlashlar) va zatvor bilan birga ko'chadigan osma moslamalar kiradi; 2) qo'zg'almas qismidanki, qaysining tarkibiga inshootni qurilgan devoriga bekitib tashlanadigan tutib turadigan tuzilishlarning, filtratsiyaga qarshi ishlatiladigan shibbalashlarning va osma moslamalarning tarkibiy qismlari kiradi. zatvor bilan manyovr qilish …

2 / 23

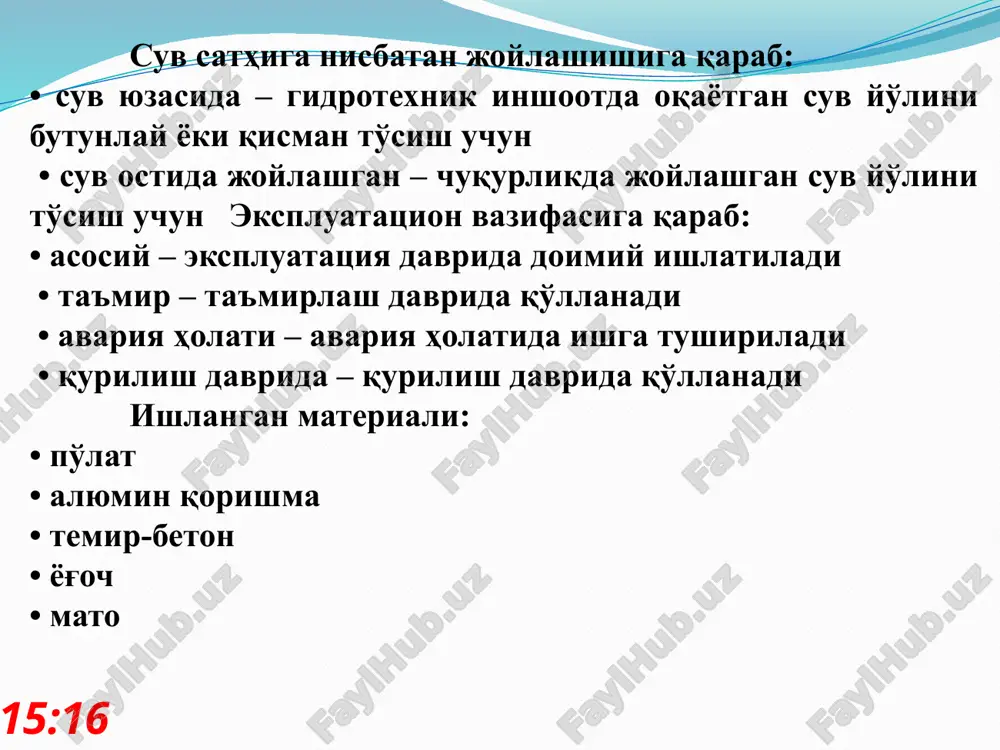

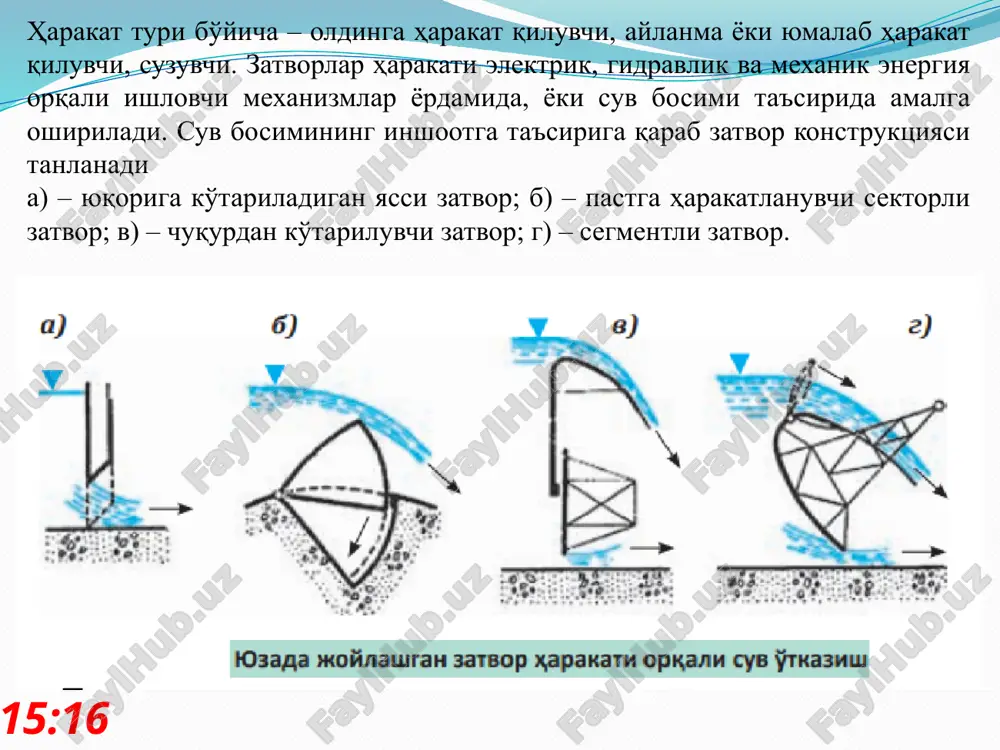

• temir-beton • yog'och • mato 10:40 harakat turi bo'yicha – oldinga harakat qiluvchi, aylanma yoki yumalab harakat qiluvchi, suzuvchi. zatvorlar harakati elektrik, gidravlik va mexanik energiya orqali ishlovchi mexanizmlar yordamida, yoki suv bosimi ta'sirida amalga oshiriladi. suv bosimining inshootga ta'siriga qarab zatvor konstruktsiyasi tanlanadi a) – yuqoriga ko'tariladigan yassi zatvor; b) – pastga harakatlanuvchi sektorli zatvor; v) – chuqurdan ko'tariluvchi zatvor; g) – segmentli zatvor. 10:40 zatvorlarga ekspluatatsion talablar: a) turg'un va barqaror ishlab turishi; b) zatvor kontakt joylaridan suv o'tkazmasligi; v) tez manyovr qila olish qobiliyati; g) zatvor harakatida mexanizmlarning minimal energiya talab qilishi; d) montaj, ta'mir va detallarni almashtirishda qulaylik ta'minlanishi. zatvorga ta'sir ko'rsatadigan asosiy bosim va og'irlik: zatvorga ta'sir etuvchi asosiy kuch – zatvor suv yo'lini butunlay yopib turganda ta'sir etadigan gidrostatik bosimdir. zatvor elementlarining bosimga bardosh berishi ekspluatatsiya vaqtida yuzaga kelishi mumkin bo'lgan maksimal kuch ta'siri ostida hisoblanadi. zatvorga to'lqin ta'siri gidrostatik bosimning 50% ini …

3 / 23

fitsientini aniqlashga bag'ishlangan. ushbu yo'nalishdagi tadqiqotlar, amaldagi talablar darajasida suv sarfni aniqlashga imkoniyat yaratadi. eksperimental tadqiqotlar ushbu yo'nalishdagi mavjud amalga oshirilgan tadqiqotlarni rivojlantirishga bag'ishlangan bo'lib, faqatgina birinchi bosqichda darvoza ostidan oqimning erkin oqib chiqish holati bo'yicha sarf koeffitsientini aniqlashga erishildi. turli sharoitlarda olib borilgan eksperimental tadqiqotlar o'lchovsiz gidravlik parametrlarga bog'liq ravishda sarf koeffitsienting o'zgarishiga bog'liqligi aniqlandi. erishilgan natijalar asosan sug'orish ichki tarmoqlarida suv resurslarini boshqarish va taqsimlash bilan birgalikda amaldagi talablar darajasida suv sarfini aniqlash maqsadlarida foydalanish imkoniyati yaratildi. chipoletti suv o'tkazgichi bugungi kunda sug'orish tarmoqlarida suv sarfini aniqlash bo'yicha bir qancha suv o'lchash inshootlari foydalanib kelinmoqda. shu bilan bir qatorda sug'orish ichki tarmoqlarda suv taqsimlash maqsadida ko'plab tekis darvozalardan foydalaniladi. ushbu inshootlarda suv sarfini o'lchash bo'yicha ko'plab tadqiqotlar olib borilgan bo'lsada standart suv o'lchash maqsadida foydalanish yo'lga qo'yilmagan. darvozalar ostidan suyuqlikning oqib chiqishida murakkab gidravlik jarayon kuzatilib mavjud modellar yordamida suv sarfini aniqlash o'rta hisobda 20-30 foiz miqdorda xatolikka …

4 / 23

(φ=0,85÷0,95) oralig'ida qabul qilish tavsiya etilgan bo'lsa, siqilish koeffitsienti ԑ ni aniqlash bo'yicha bir qancha emperik ifodalar taklif etilgan, jumladan hisoblash ishlarida bugungi kunda, altshul a, kiselev p, jukovskiy n tomonidan taklif etilgan ifoda ko'rinishda bo'lib, bu yo'nalishda ham emperik koeffitsientlardan foydalanganligi tekis darvozalardan suv sarfini aniqlashda katta xatoliklarga olib keladi. ; (1) ushbu masalani hal qilish uchun sarf koeffitsientini dan kelib chiqib o'lchov birligisiz kattalik ga nisbatan o'zgarishiga bog'liqligi bo'yicha tadqiqotlar ko'rib chiqamiz. bu erda: - yuqori befdagi to'la napor (m); - sarf koeffitsienti; a, b - darvozaning o'lchamlari. suv sarfi q=f(h) eksperimental tadqiqot natijalari ko'milmagan holati suvning tekis darvoza ostidan olib chiqishini o'rganishda asosiy parametr, ya'ni sarf koefftsientini tadqiq qilamiz. sarf koeffitsientini aniqlash, murakkab gidravlik jarayonlar bog'liq bo'lib sarf koeffitsienti bir qancha gidravlik kattaliklarga bog'liq bo'ladidemak, (3) yoki (4) bu erda: =re – reynolds soni, - frud soni. agarda, suv sarfi (1) tenglama bo'yicha qabul qilsak u holda. …

5 / 23

rlarga bog'liq deb qaraladi ushbu parametrlar orasidagi uzaro bog'liqlikni quyidagi ifodalash mumkin: ya'ni yoki xuddi shunday holat bo'yicha sarf koeffitsienti agarda, ; yoki deb qabul qilsak, u holda yoki sarf koeffitsienti tajribalar asosida aniqlangan bo'lsada uning qiymati turli xil sharoit va gidravlik jarayonlar ta'sirida sezinarli darajada o'zgaradi. shuning uchun mazkur suv chiqargichlar uchun tabiiy sharoitda har xil gidravlik jarayonlar, ya'ni ko'milmagan va ko'milgan holatlar uchun alohida bog'lanishlar ishlab chiqish lozim bo'ladi. olib borilgan tajribalar asosida sarf koeffitsienti oqimning harakat rejimi (re), energetik holati (fr) va boshqa gidravlik elementlar () o'lchovsiz kattalik ko'rinishida olinib o'zaro bog'lanishlari aniqlandi. tajriba natijalari (2, 3, 4, 5, 6-rasmlarda) keltirilgan. µ=f(re) 43908.812982769567 35240.98810445673 26352.94515385733 35854.702440818612 45682.072449477819 24043.077295088206 34818.095095703946 45056.29063510141 23718.170845154589 38172.019322181877 45622.206063229358 34954.15983547482 40438.532564154761 45013 .9099823863 18204.442621090206 30865.229736611531 42143.87444045586 29963.604542471294 36151.85197831229 41596.551395774608 0.6048212784313115 0.66469755006237607 0.60650935758207236 0.58605174976000152 0.65532571575764909 0.53812439140357893 0.551039376797265 0.57045717737559098 0.54083536267394605 0.52706567947406269 0.54553989527843161 0.50597404754042341 0.51513084234997275 0.52609743055732572 0.37033420462743649 0.49867914195269758 0.51191034627323839 0.46154392426058904 0.42409536749880306 0.46525812095306945 m=f(re) re µ µ=f(fr) …
