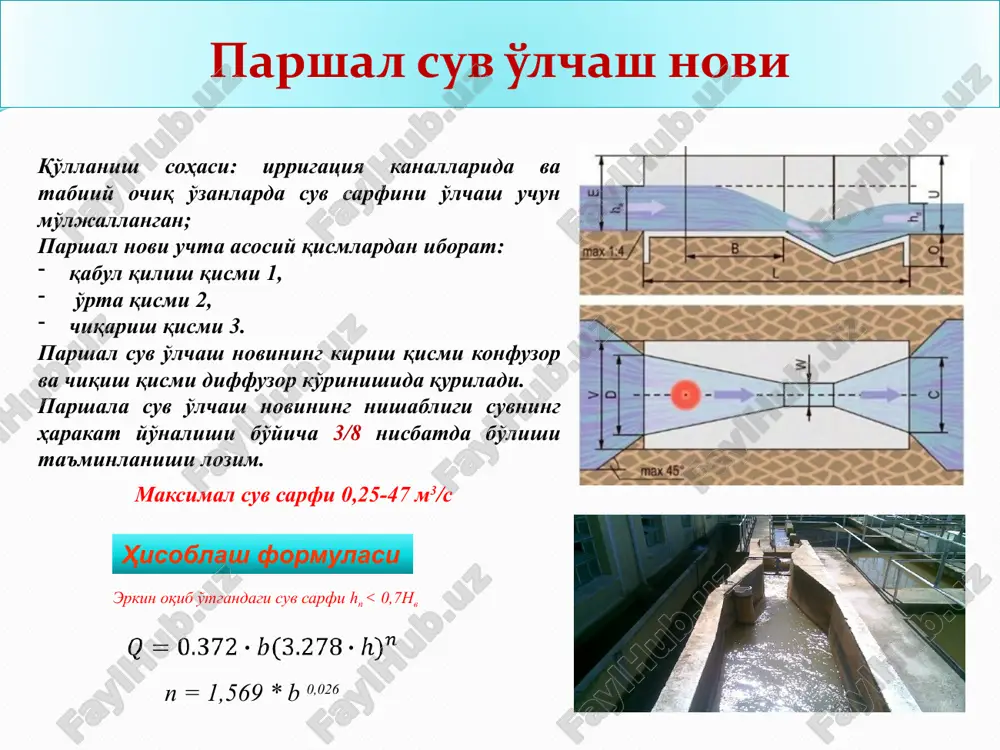

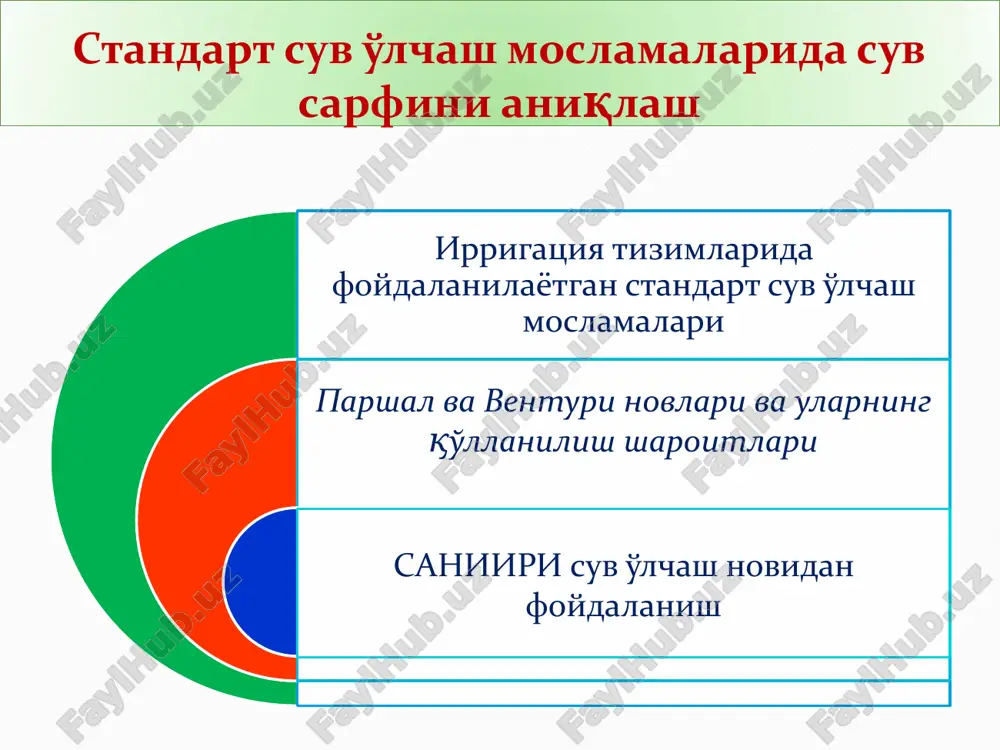

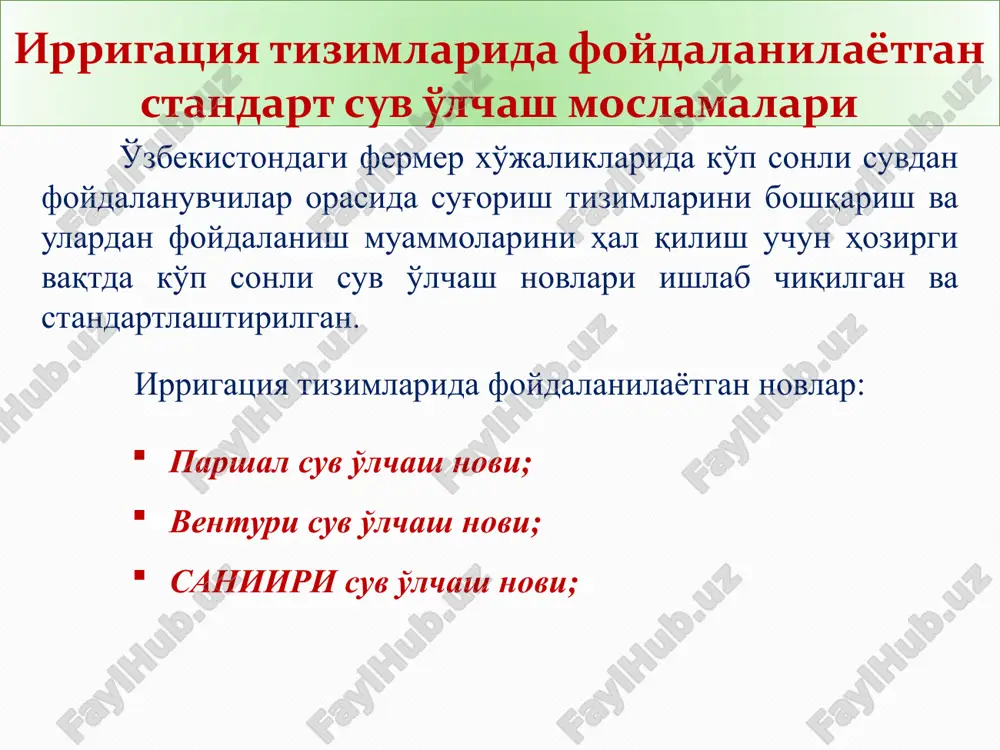

izmerenie rasxodov vodi na magistralnix kanalax standart suv o'lchash moslamalarida suv sarfini aniqlash irrigatsiya tizimlarida foydalanilayotgan standart suv o'lchash moslamalari parshal va venturi novlari va ularning qo'llanilish sharoitlari saniiri suv o'lchash novidan foydalanish o'zbekistondagi fermer xo'jaliklarida ko'p sonli suvdan foydalanuvchilar orasida sug'orish tizimlarini boshqarish va ulardan foydalanish muammolarini hal qilish uchun hozirgi vaqtda ko'p sonli suv o'lchash novlari ishlab chiqilgan va standartlashtirilgan. irrigatsiya tizimlarida foydalanilayotgan novlar: irrigatsiya tizimlarida foydalanilayotgan standart suv o'lchash moslamalari parshal suv o'lchash novi; venturi suv o'lchash novi; saniiri suv o'lchash novi; parshal suv o'lchash novi qo'llanish sohasi: irrigatsiya kanallarida va tabiiy ochiq o'zanlarda suv sarfini o'lchash uchun mo'ljallangan; parshal novi uchta asosiy qismlardan iborat: qabul qilish qismi 1, o'rta qismi 2, chiqarish qismi 3. parshal suv o'lchash novining kirish qismi konfuzor va chiqish qismi diffuzor ko'rinishida quriladi. parshala suv o'lchash novining nishabligi suvning harakat yo'nalishi bo'yicha 3/8 nisbatda bo'lishi ta'minlanishi lozim. hisoblash formulasi n = 1,569 …
2 / 12
simi to'rtburchak, trapetseidal va u-simon shaklda bo'lishi mumkin. se— sarf koeffitsienti (0,927—0,988); s0 — kanaldagi tezlik koeffitsienti (1,002—1,147). maksimal suv sarfi 25-500 m3/s saniiri suv o'lchash novi novning yuqori va pastki b'ef bilan tutashuvi erkin amalga oshiriladi, lekin pastki b'efda suv energiyasini so'ndiruvchi quduq o'rnatiladi. kanal tubiga nisbatan nov ostonasining baland bo'lishi talab etilmaydi. suv o'lchash reykasi novning old qismidagi devorga o'rnatilib, reykaning “0”sathi novning tubi bilan bir sathda bo'lishi lozim. suv o'lchash novining o'lchamlari suv o'tkazish qobiliyatiga va uning chiqish qismini kengligiga bog'liq erkin oqib chiqishdagi (h/h 1500 mm bo'lganda - 15 mm; d) nov yon devorlari vertikal bo'yicha tik bo'lishi, 1 m uzunlikda 2 mm og'ishiga ruxsat etiladi; e) novning tubi tekis gorizontal holda bo'lishi kerak, 1m uzunlikka 1 mm og'ishi mumkin; yo) nov pastki befida dimlanish jarayoni kuzatilmasligi kerak. 10 saniiri suv o'lchash novining afzalliklari va kamchiliklari afzalliklari: - yuqori befda nisbatan kam dimlanish xosil qiladi; - …
3 / 12
; chv – chipoletti suv o'tkazgichi; o'o' – o'zgarmas o'zan. to'gri to'rtburchak shaklidagi suv o'tkazgich ostonasining kengligi 1,44 m, balandligi 0,5 m. suv o'tkazgich 15 m li o'zanda joylashgan. suv sathining balandligi 0,33 m. shu sathdagi suv sarfi topilsin. hisoblashlarda yon siqilish mavjudligini inobatga oling. mustaqil ishlash uchun topshiriq 14:22 qo'shimcha vazifalar 1) saniiri suv o'lchash novi maketini yasash. 2) parshal suv o'lchash novi maketini yasash. image2.png image3.png image3.jpeg image4.png image50.png image5.jpg image6.wmf image7.wmf image8.png image9.wmf image10.wmf oleobject1.bin oleobject2.bin image18.png image19.png image9.png image11.jpeg ³ £ ³ £
4 / 12

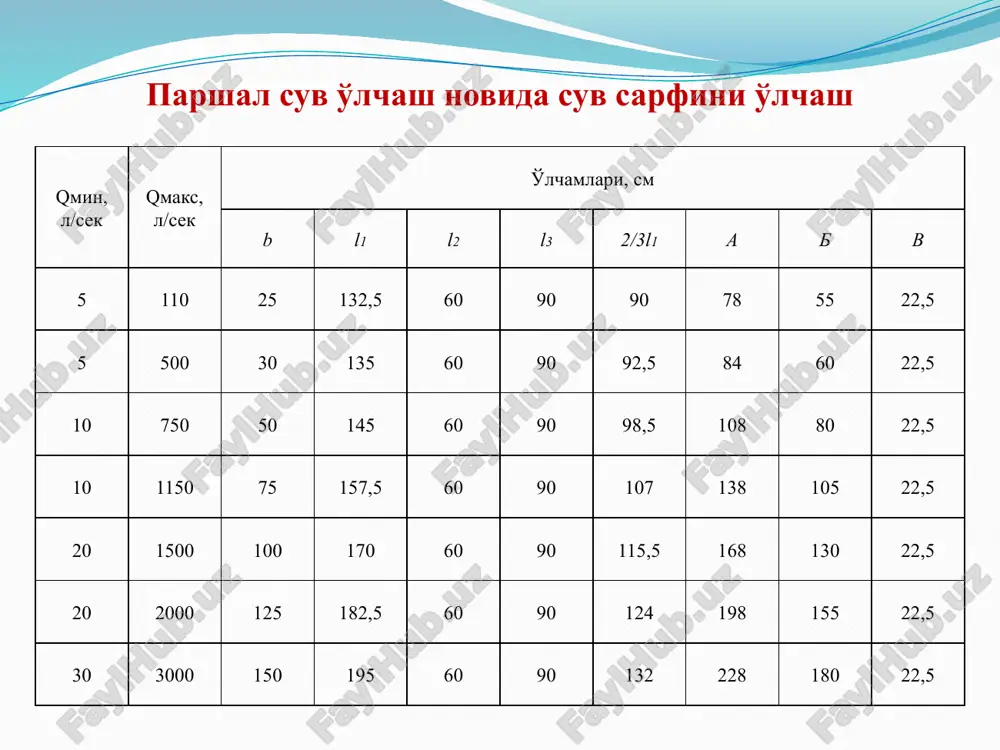

standart suv o'lchash moslamalari - Page 4
5 / 12

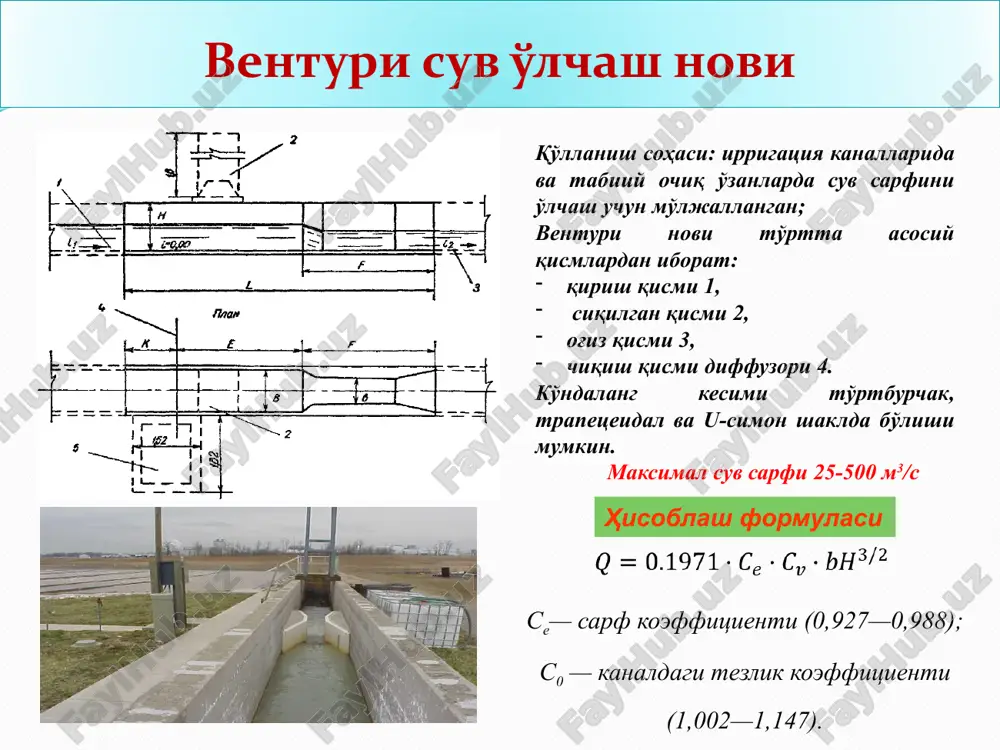

standart suv o'lchash moslamalari - Page 5
