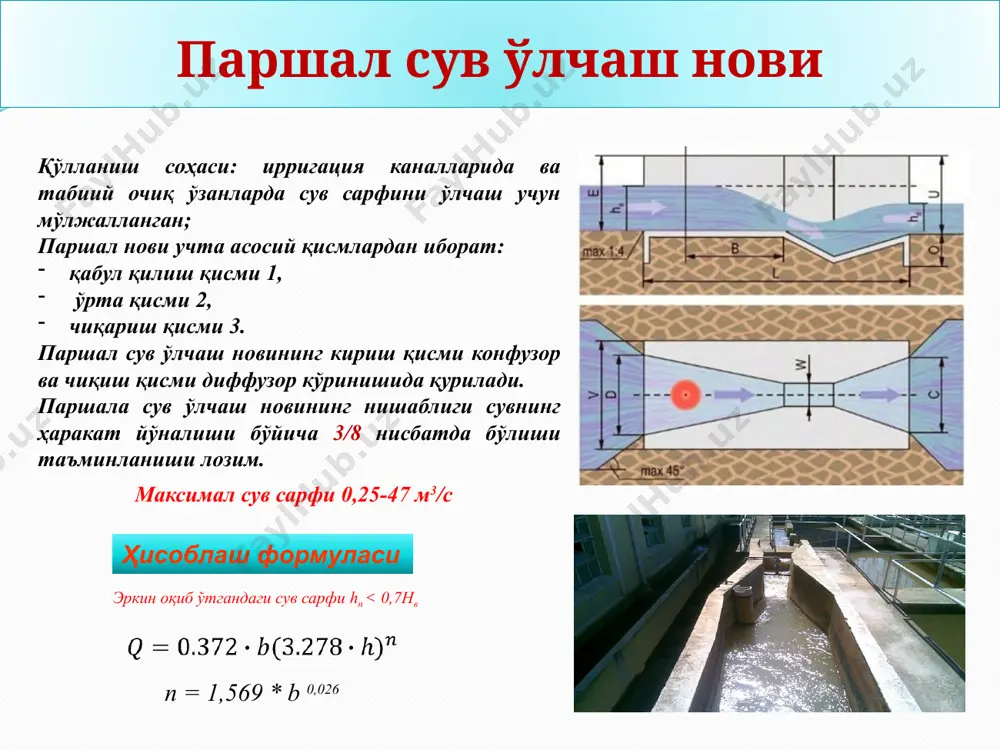

измерение расходов воды на магистральных каналах стандарт сув ўлчаш мосламаларида сув сарфини аниқлаш ирригация тизимларида фойдаланилаётган стандарт сув ўлчаш мосламалари паршал ва вентури новлари ва уларнинг қўлланилиш шароитлари саниири сув ўлчаш нови ва остонасидан фойдаланиш ўзбекистондаги фермер хўжаликларида кўп сонли сувдан фойдаланувчилар орасида суғориш тизимларини бошқариш ва улардан фойдаланиш муаммоларини ҳал қилиш учун ҳозирги вақтда кўп сонли сув ўлчаш новлари ишлаб чиқилган ва стандартлаштирилган. ирригация тизимларида фойдаланилаётган новлар: ирригация тизимларида фойдаланилаётган стандарт сув ўлчаш мосламалари паршал сув ўлчаш нови; вентури сув ўлчаш нови; саниири сув ўлчаш нови; саниири сув ўлчаш остонаси. паршал сув ўлчаш нови қўлланиш соҳаси: ирригация каналларида ва табиий очиқ ўзанларда сув сарфини ўлчаш учун мўлжалланган; паршал нови учта асосий қисмлардан иборат: қабул қилиш қисми 1, ўрта қисми 2, чиқариш қисми 3. паршал сув ўлчаш новининг кириш қисми конфузор ва чиқиш қисми диффузор кўринишида қурилади. паршала сув ўлчаш новининг нишаблиги сувнинг ҳаракат йўналиши бўйича 3/8 нисбатда бўлиши таъминланиши …

2 / 16

27—0,988); с0 — каналдаги тезлик коэффициенти (1,002—1,147). максимал сув сарфи 25-500 м3/с саниири сув ўлчаш нови новнинг юқори ва пастки бъеф билан туташуви эркин амалга оширилади, лекин пастки бъефда сув энергиясини сўндирувчи қудуқ ўрнатилади. канал тубига нисбатан нов остонасининг баланд бўлиши талаб этилмайди. сув ўлчаш рейкаси новнинг олд қисмидаги деворга ўрнатилиб, рейканинг “0”сатҳи новнинг туби билан бир сатҳда бўлиши лозим. сув ўлчаш новининг ўлчамлари сув ўтказиш қобилиятига ва унинг чиқиш қисмини кенглигига боғлиқ эркин оқиб чиқишдаги (h/h 1500 мм бўлганда - 15 мм; д) нов ён деворлари вертикал бўйича тик бўлиши, 1 м узунликда 2 мм оғишига рухсат этилади; е) новнинг туби текис горизонтал ҳолда бўлиши керак, 1м узунликка 1 мм оғиши мумкин; ё) нов пастки бьефида димланиш жараёни кузатилмаслиги керак. 10 саниири сув ўлчаш новининг афзалликлари ва камчиликлари афзалликлари: - юқори бьефда нисбатан кам димланиш хосил қилади; - иншоотнинг сув ўтиш қисмида тезлик ортади ва у кам лойқаланади; - …

3 / 16

ъни шарт бажарилганда бу ерда: bk- канал тубиниг эни. остона 10....20% димланиш (подпор) ҳосил қилади. саниири сув ўлчаш остонасининг юқори ва қуйи бъефларини мустаҳкамланган қисмларини ўлчамлари. бу ерда: lk- остонанинг босимли ён томонидан сатҳ ўлчаш қудуғигача бўлган масофа; dk - сатҳ ўлчаш қудуғининг диаметри. юқори бъефни мустахкамланган қисмининг узунлиги қўйидаги оралиқда бўлиши лозим: бу ерда: нк- каналнинг максимал димлангандаги чукурлиги (м), шунга мос равишда остонанинг узунлиги ушбу оралиқда танланади: lo = (3.8 .. .4.8) р0 бу ерда: ро-остонанинг баландлиги, м қуйи бъефнинг мустаҳкамланган қисмининг узунлиги қўйидагича аниқланади: сув ўлчаш воситаларини танлаш шартлари нишаблик ва сув оқимининг тартиби сув таркибининг характеристикаси максимал сув сарфи q, м3/с 0,5 гача 0,5-1,0 нишаблик катта ва ўртача, сув оқими – барқарор лойқалик даражаси 1,0 кг/м3 гача тв, чв, сўн, ўў сўн, ўў лойқалик даражаси 1,0 кг/м3 дан кўп, сув - ифлос сўн, ўў сўн, ўў нишаблик ўртача ва кичик, сув оқими – беқарор лойқалик даражаси …

4 / 16

standart suv o‘lchash moslamalarida suv sarfini aniqlash - Page 4

5 / 16

standart suv o‘lchash moslamalarida suv sarfini aniqlash - Page 5
