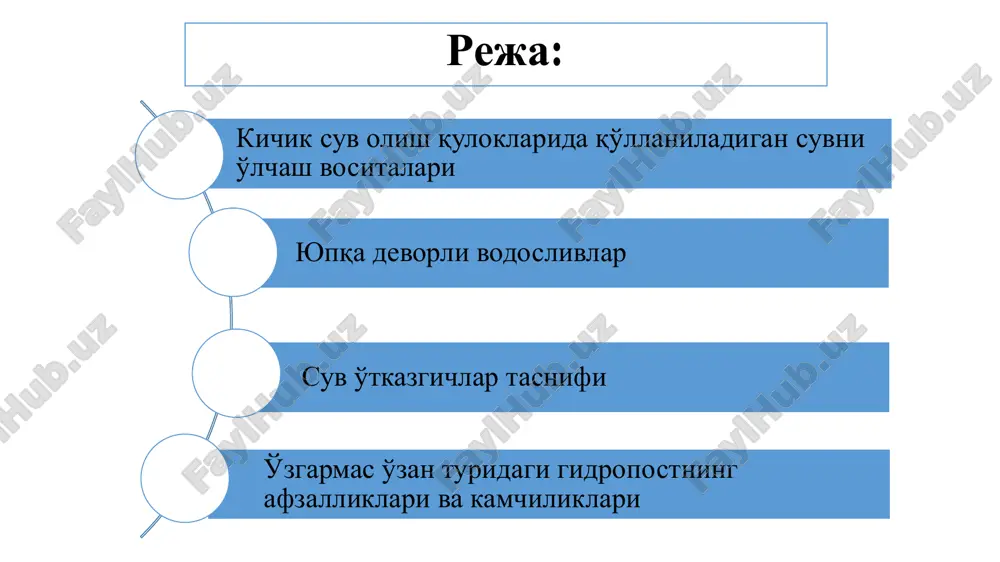

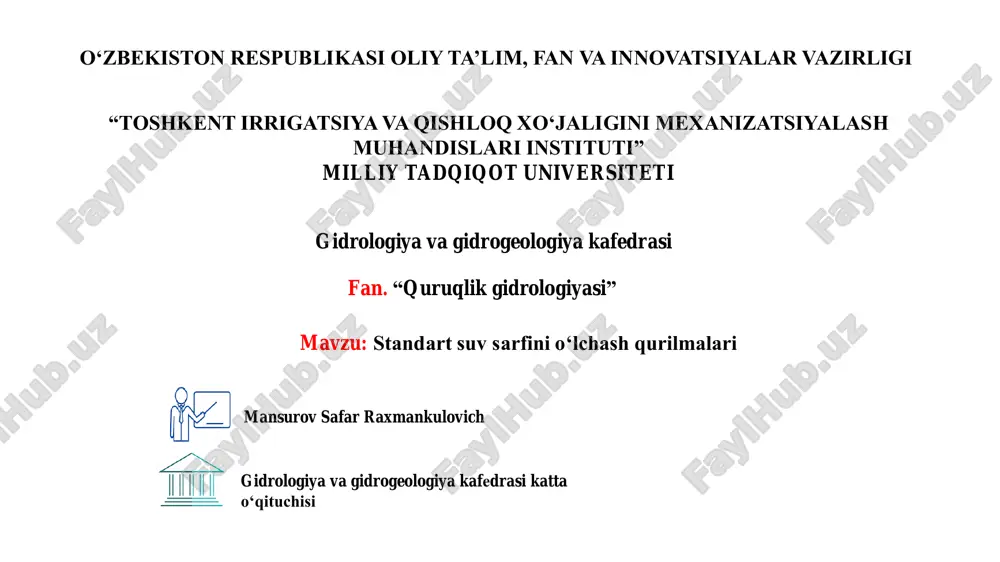

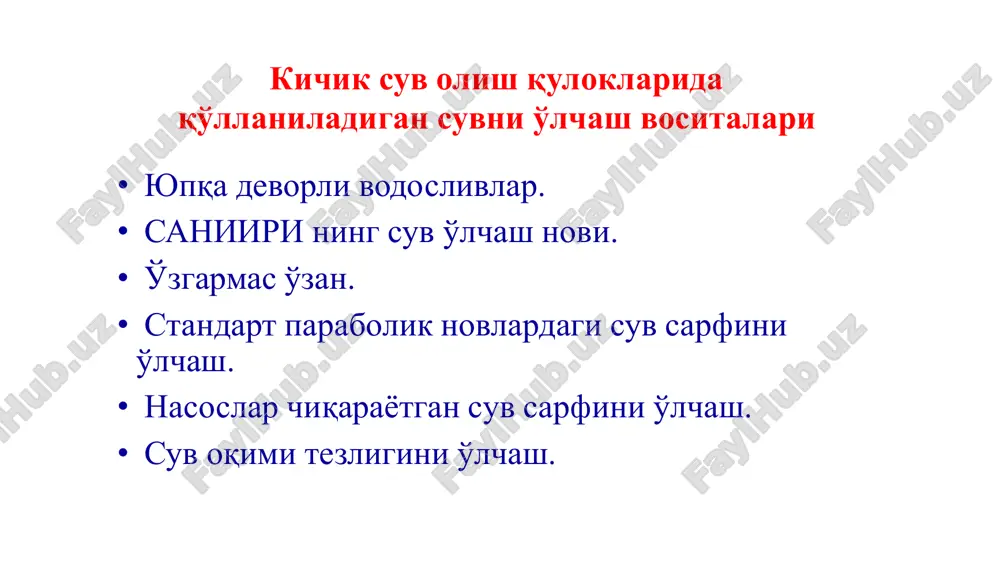

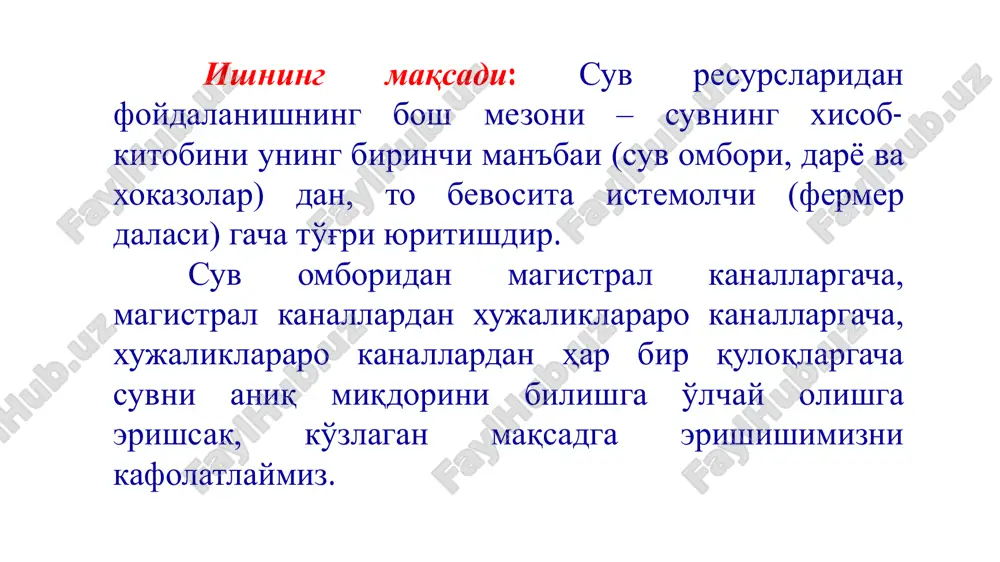

prezentatsiya powerpoint o‘zbekiston respublikasi oliy ta’lim, fan va innovatsiyalar vazirligi “toshkent irrigatsiya va qishloq xo‘jaligini mexanizatsiyalash muhandislari instituti” milliy tadqiqot universiteti gidrologiya va gidrogeologiya kafedrasi fan. “quruqlik gidrologiyasi” mavzu: standart suv sarfini o‘lchash qurilmalari gidrologiya va gidrogeologiya kafedrasi katta o‘qituchisi mansurov safar raxmankulovich kichik suv olish quloklarida qo'llaniladigan suvni o'lchash vositalari yupqa devorli vodoslivlar suv o'tkazgichlar tasnifi o'zgarmas o'zan turidagi gidropostning afzalliklari va kamchiliklari reja: ishning maqsadi: suv resurslaridan foydalanishning bosh mezoni – suvning xisob- kitobini uning birinchi man'bai (suv ombori, daryo va xokazolar) dan, to bevosita istemolchi (fermer dalasi) gacha to'g'ri yuritishdir. suv omboridan magistral kanallargacha, magistral kanallardan xujaliklararo kanallargacha, xujaliklararo kanallardan har bir quloqlargacha suvni aniq miqdorini bilishga o'lchay olishga erishsak, ko'zlagan maqsadga erishishimizni kafolatlaymiz. kichik suv olish quloklarida qo'llaniladigan suvni o'lchash vositalari • yupqa devorli vodoslivlar. • saniiri ning suv o'lchash novi. • o'zgarmas o'zan. • standart parabolik novlardagi suv sarfini o'lchash. • nasoslar chiqarayotgan suv sarfini …

2 / 47

'zgarmas o'zan. yupqa devorli vodoslivlar afzalliklari: - o'lchash aniqligi yuqori (ochiq kanallardagi suv o'lchash vositalari ichida eng yuqorisi); - qurilma oddiy va undan foydalanish oson; - o'rnatilgan joyda darajalashni talab qilmaydi va xokazo. kamchiliklari: - kam nishabli kanallarga qo'llab bo'lmaydi; - yuqori befda katta dimlanish xosil qiladi va xokazo. gidrotexnika inshootlari. suv o'tkazgichlar magistral kanal t-1 t-2 suv o'tkazgich asosiy elementlari 1. a) yuqori bef – oqimning suv o'tkazgichdan yuqori qismi (yub). b) pastki bef – oqimning suv o'tkazgichdan pastki qismi (pb). 2. geometrik napor (dam) – n – suv o'tkazgich ostonasidan suv sathigacha bo'lgan chuqurlik. 3. suv o'tkazgich eni – b; 4. suv o'tkazgich devorining qalinligi-δ: asosiy elementlari 5. suv o'tkazgich ostonasining balandligi – – yuqori befdan; – pastki befdan ostona balandligi. odatda bo'lsa faqat s bilan belgilanadi. 6. suv o'tkazgich qurilgan o'zan eni – v; 7. yuqori va pastki beflardagi suv sathining farqi – z; 8. yuqori befdagi …

3 / 47

saniiri ning suv o'lchash novi saniiri suv o'lchash novining fotosurati suv o'lchash novi ochiq kanallardagi suv sarfi 2 m3/s gacha bo'lganda qo'llaniladi. saniiri suv o'lchash novining afzalliklari va kamchiliklari afzalliklari: - yuqori befda nisbatan kam dimlanish xosil qiladi; - inshootning suv o'tish qismida tezlik ortadi va u kam loyqalanadi; - o'lchash aniqligi nisbatan yukori; - o'rnatilgan joyda darajalashni talab qilmaydi va xokazo. kamchiliklari: - kam nishabli kanallarga ko'llab bo'lmaydi; - dimlanish xosil bo'lganda suv sarfi jadvaliga o'zgartirish kiritish kerak va xokazo. chipoletti vodoslivi (chv) chv ning chizmasi 2/386,1 hbq chv ning suv sarfi ifodasi: vodoslivdan o'tayotgan suv sarfini o'lchash: suv sarfi qo'yidagi ifodalar orqali hisoblanadi : chipoletti vodoslivi l/s chipoletti vodoslivli gidropost (umumiy ko'rinish) chirchiq irmog'idagi chipoletti suv o'lchagichi 1. uchburchak shaklidagi suv o'lchaydigan suv o'tkazgich: a) king formulasi: tomson formulasi: b) grave formulasi: 00 90 47,2343,1 hq  2/54,1 hq  000 11822  47,2 996,0 2 331,1 htgq …

4 / 47

dvalini tuzish uchun individual darajalashni talab qiladi; - suv oqimi o'zgaruvchan-dimlanishli bo'lganda qo'llab bo'lmaydi; - kanal to'g'ri chiziqli qismi nisbatan katta; - o'lchash xatoligi katta (ochiq kanallardagi suv o'lchash vositalari ichida eng kattasi); - undan foydalanish murakkab va xokazo. nasoslar chiqarayotgan suv sarfini o'lchash quvurdagi suv sarfini bevosita o'lchaydigan zamonaviy uslub va vositalar mavjud (ultratovushli vzlet asbobi) nasoslar chiqarayotgan suv sarfi, ochiq kanalga tushgandan so'ng, asosan, quyidagi vositalar yordamida o'lchanadi: • yupqa devorli vodoslivlar; • saniiri ning suv o'lchash novi; • o'zgarmas o'zan. suv o'lchash lotogining asosiy ko'rsatkichlari ko'rsatkichlar turlari lotok markasi lr-40 lr-60 lr-80 lr-100 lr-120 lr-140 lr-160 lotok chuqurligi, sm 30 60 80 100 120 140 160 kengligi, sm 80 98 113 167 183 198 212 ko'ndalang kesim yuzasi, m2 0,21 0,39 0,60 1,12 1,46 1,85 2,26 lotok og'irligi, kg 945 1445 1775 2568 2922 3962 4360 lotokning maksimal suv o'tkazish qobiliyati, l/sek 100 200 380 1000 1200 …

5 / 47

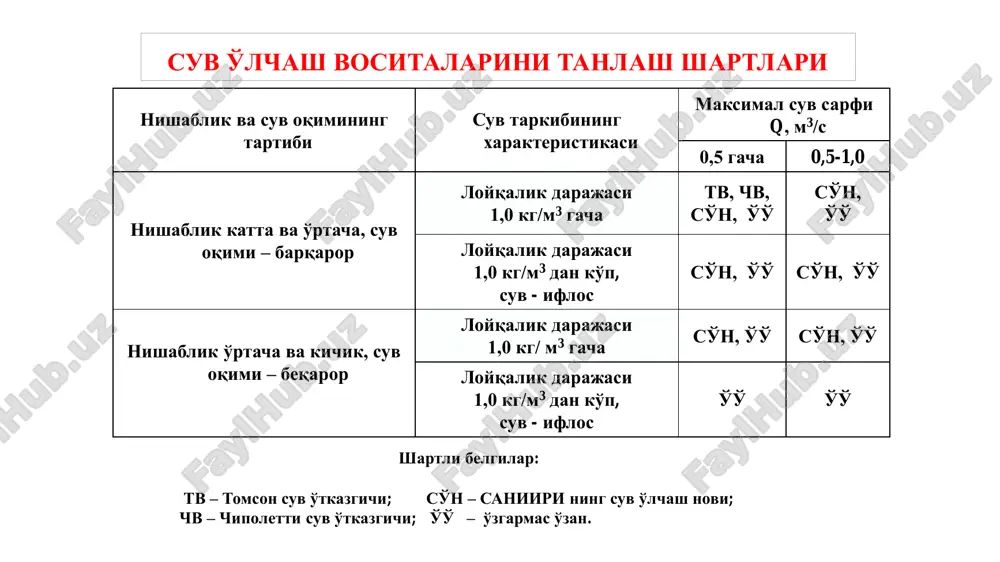

suv iflos uu, sn1, lv uu, sn1 gidropost turlarini tanlash •tv – tomson vodoslivi •chv- chipoletti vodoslivi •uu- uzgarmas uzan •pn – parshall novi •sn- saniiri novi •sn1- saniiri novi ostonasiz •sun- suv ulchash nasadkasi •lv –venturi novi suv oqimi tezligini o'lchash po'kaklar yordamida o'lchash suv o'lchash ostonasi 1, 6 – kanalning betonlashtirilgan qismi; 2 – sath o'lchagich; 3, 5 – o'lchov reykalari; 4 – ostona. ostona sarfi 60 m3/sek. gacha bo'lgan ochiq kanallardagi suvni o'lchash uchun mo'ljallangan. maksimal suv sarfi (qmax)ning minimal suv sarfi (qmin)ga bo'lgan nisbati 6–8 dan katta bo'lmaganda o'lchash xatoligi 5 % dan oshmaydi. suv o'lchash nasadkasi suv sarfi 40 l/sek. gacha bo'lgan kichik kanallar uchun vn-10x20 turdagi suv o'lchash nasadkasi tavsiya qilinadi. suv sarfini bevosita aniqlash uchun eni 25–30 sm bo'lgan yog'och taxtadan yasalgan sarf o'lchash ayrisi ishlatiladi. ayrining tayoqchalari 25x30 mm o'lchamli to'g'ri to'rtburchakli kesimga ega. sug'orish davri ichida olingan suvning yakuniy xajmi (w) …
