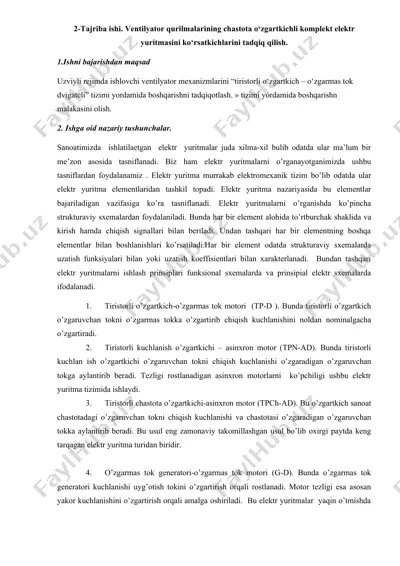

2-tajriba ishi. ventilyator qurilmalarining chastota o‘zgartkichli komplekt elektr yuritmasini ko‘rsatkichlarini tadqiq qilish. 1.ishni bajarishdan maqsad uzviyli rejimda ishlovchi ventilyator mexanizmlarini “tiristorli o‘zgartkich – o‘zgarmas tok dvigateli” tizimi yordamida boshqarishni tadqiqotlash. » tizimi yordamida boshqarishn malakasini olish. 2. ishga oid nazariy tushunchalar. sanoatimizda ishlatilaetgan elektr yuritmalar juda xilma-xil bulib odatda ular ma’lum bir me’zon asosida tasniflanadi. biz ham elektr yuritmalarni o’rganayotganimizda ushbu tasniflardan foydalanamiz . elektr yuritma murrakab elektromexanik tizim bo’lib odatda ular elektr yuritma elementlaridan tashkil topadi. elektr yuritma nazariyasida bu elementlar bajariladigan vazifasiga ko’ra tasniflanadi. elektr yuritmalarni o’rganishda ko’pincha strukturaviy sxemalardan foydalaniladi. bunda har bir element alohida to’rtburchak shaklida va kirish hamda chiqish signallari bilan beriladi. undan tashqari har bir elementning boshqa elementlar bilan boshlanishlari ko’rsatiladi.har bir element odatda strukturaviy sxemalarda uzatish funksiyalari bilan yoki uzatish koeffisientlari bilan xarakterlanadi. bundan tashqari elektr yuritmalarni ishlash prinsiplari funksional sxemalarda va prinsipial elektr sxemalarda ifodalanadi. 1. tiristorli o’zgartkich-o’zgarmas tok motori (tp-d ). …

2 / 11

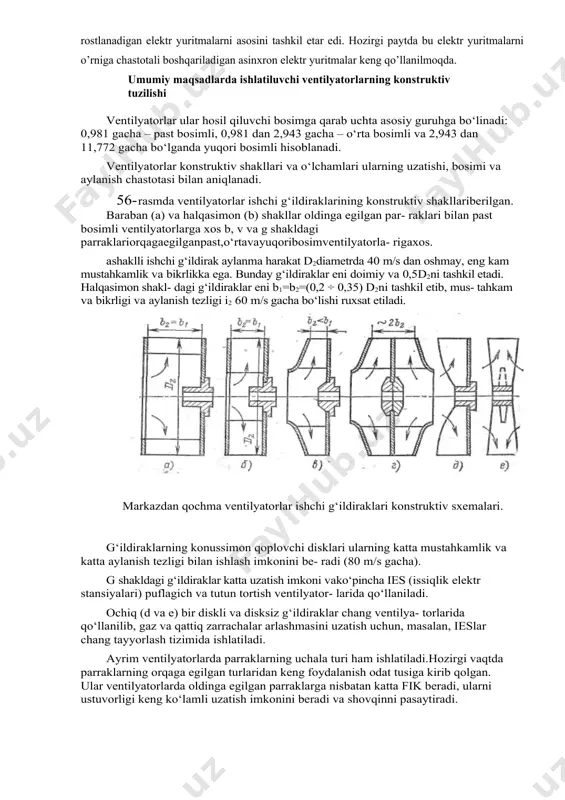

onaviy takomillashgan usul bo’lib oxirgi paytda keng tarqagan elektr yuritma turidan biridir. 4. o’zgarmas tok generatori-o’zgarmas tok motori (g-d). bunda o’zgarmas tok generatori kuchlanishi uyg’otish tokini o’zgartirish orqali rostlanadi. motor tezligi esa asosan yakor kuchlanishini o’zgartirish orqali amalga oshiriladi. bu elektr yuritmalar yaqin o’tmishda rostlanadigan elektr yuritmalarni asosini tashkil etar edi. hozirgi paytda bu elektr yuritmalarni o’rniga chastotali boshqariladigan asinxron elektr yuritmalar keng qo’llanilmoqda. umumiy maqsadlarda ishlatiluvchi ventilyatorlarning konstruktiv tuzilishi ventilyatorlar ular hosil qiluvchi bosimga qarab uchta asosiy guruhga bo‘linadi: 0,981 gacha – past bosimli, 0,981 dan 2,943 gacha – o‘rta bosimli va 2,943 dan 11,772 gacha bo‘lganda yuqori bosimli hisoblanadi. ventilyatorlar konstruktiv shakllari va o‘lchamlari ularning uzatishi, bosimi va aylanish chastotasi bilan aniqlanadi. 56- rasmda ventilyatorlar ishchi g‘ildiraklarining konstruktiv shakllariberilgan. baraban (a) va halqasimon (b) shakllar oldinga egilgan par- raklari bilan past bosimli ventilyatorlarga xos b, v va g shakldagi parraklariorqagaegilganpast,o‘rtavayuqoribosimventilyatorla- rigaxos. ashaklli ishchi g‘ildirak aylanma harakat d2diametrda 40 …

3 / 11

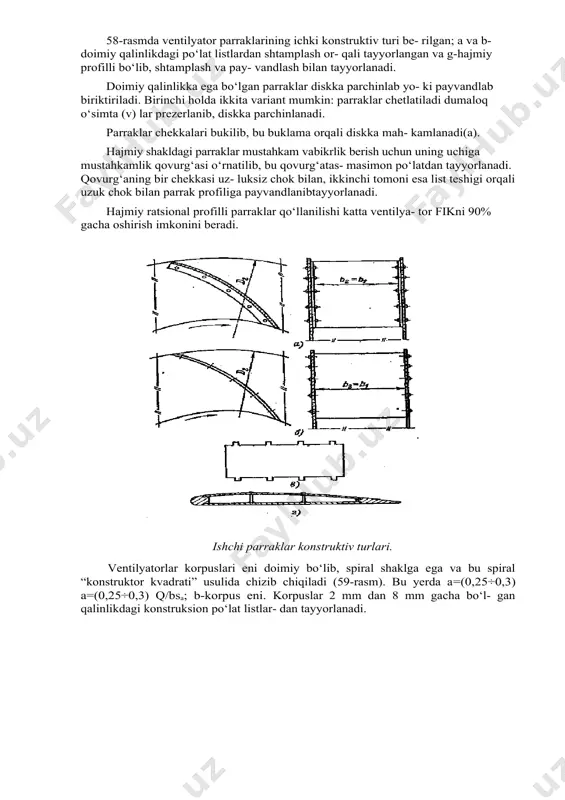

lya- torlarida qo‘llanilib, gaz va qattiq zarrachalar arlashmasini uzatish uchun, masalan, ieslar chang tayyorlash tizimida ishlatiladi. ayrim ventilyatorlarda parraklarning uchala turi ham ishlatiladi.hozirgi vaqtda parraklarning orqaga egilgan turlaridan keng foydalanish odat tusiga kirib qolgan. ular ventilyatorlarda oldinga egilgan parraklarga nisbatan katta fik beradi, ularni ustuvorligi keng ko‘lamli uzatish imkonini beradi va shovqinni pasaytiradi. 58-rasmda ventilyator parraklarining ichki konstruktiv turi be- rilgan; a va b-doimiy qalinlikdagi po‘lat listlardan shtamplash or- qali tayyorlangan va g-hajmiy profilli bo‘lib, shtamplash va pay- vandlash bilan tayyorlanadi. doimiy qalinlikka ega bo‘lgan parraklar diskka parchinlab yo- ki payvandlab biriktiriladi. birinchi holda ikkita variant mumkin: parraklar chetlatiladi dumaloq o‘simta (v) lar prezerlanib, diskka parchinlanadi. parraklar chekkalari bukilib, bu buklama orqali diskka mah- kamlanadi(a). hajmiy shakldagi parraklar mustahkam vabikrlik berish uchun uning uchiga mustahkamlik qovurg‘asi o‘rnatilib, bu qovurg‘atas- masimon po‘latdan tayyorlanadi. qovurg‘aning bir chekkasi uz- luksiz chok bilan, ikkinchi tomoni esa list teshigi orqali uzuk chok bilan parrak profiliga …

4 / 11

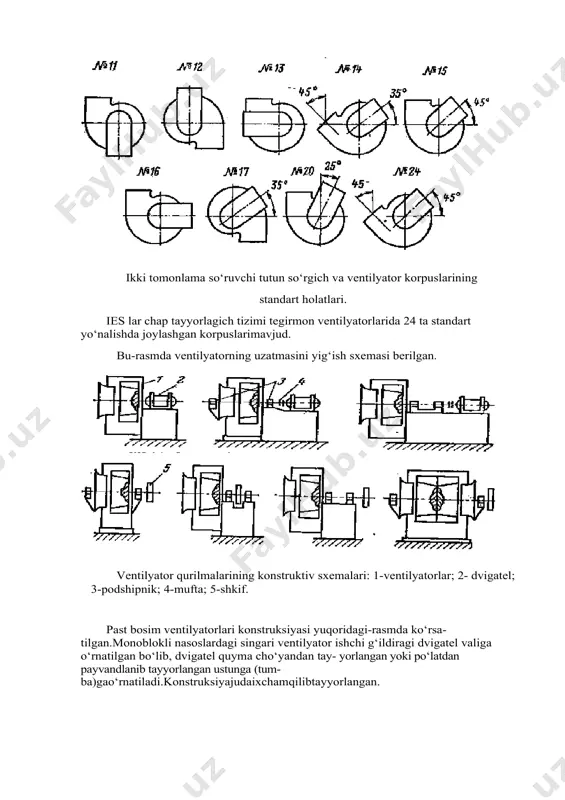

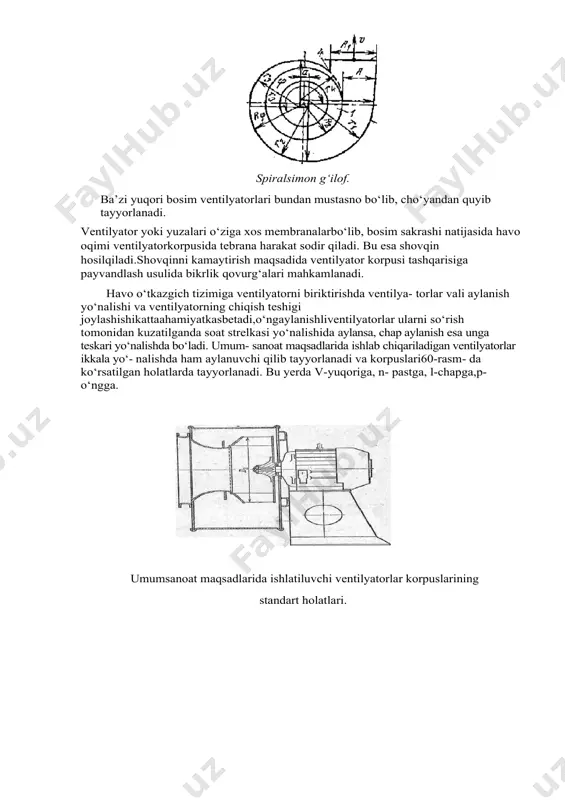

shovqinni kamaytirish maqsadida ventilyator korpusi tashqarisiga payvandlash usulida bikrlik qovurg‘alari mahkamlanadi. havo o‘tkazgich tizimiga ventilyatorni biriktirishda ventilya- torlar vali aylanish yo‘nalishi va ventilyatorning chiqish teshigi joylashishikattaahamiyatkasbetadi,o‘ngaylanishliventilyatorlar ularni so‘rish tomonidan kuzatilganda soat strelkasi yo‘nalishida aylansa, chap aylanish esa unga teskari yo‘nalishda bo‘ladi. umum- sanoat maqsadlarida ishlab chiqariladigan ventilyatorlar ikkala yo‘- nalishda ham aylanuvchi qilib tayyorlanadi va korpuslari60-rasm- da ko‘rsatilgan holatlarda tayyorlanadi. bu yerda v-yuqoriga, n- pastga, l-chapga,p-o‘ngga. umumsanoat maqsadlarida ishlatiluvchi ventilyatorlar korpuslarining standart holatlari. ikki tomonlama so‘ruvchi tutun so‘rgich va ventilyator korpuslarining standart holatlari. ies lar chap tayyorlagich tizimi tegirmon ventilyatorlarida 24 ta standart yo‘nalishda joylashgan korpuslarimavjud. bu-rasmda ventilyatorning uzatmasini yig‘ish sxemasi berilgan. ventilyator qurilmalarining konstruktiv sxemalari: 1-ventilyatorlar; 2- dvigatel; 3-podshipnik; 4-mufta; 5-shkif. past bosim ventilyatorlari konstruksiyasi yuqoridagi-rasmda ko‘rsa- tilgan.monoblokli nasoslardagi singari ventilyator ishchi g‘ildiragi dvigatel valiga o‘rnatilgan bo‘lib, dvigatel quyma cho‘yandan tay- yorlangan yoki po‘latdan payvandlanib tayyorlangan ustunga (tum- ba)gao‘rnatiladi.konstruksiyajudaixchamqilibtayyorlangan. past bosim ventilyatori. yuqori bosimli ventilyatorlar konstruksiyasi yuqoridagi rasmda ko‘rsatilgan …

5 / 11

$uvchi ventilyatorning turi rasmda berilgan. bu ventilyatorlar g‘ildiragi ensiz, tor spiral shaklidagi korpusga ega bo‘lib, cho‘yandan quyib tayyorlanadi. ularning ishchi g‘ildiragi dvigatel vali konsoliga kiygizilgan bo‘lib, aylanish chastotasi d2=400 mm bo‘lganida 3600 ayl\ mingacha. v.n. kostochkin yuqori bosimli ventilyatori. 1. ishni bajarishdan maqsad 1. ventilyator qurilmalarida qo`llaniladigan tiristorli kuchlanish rostlagichli asinxron elеktryuritmaning ish rеjimlarini o`rganish va tahlil qilish. 2. asinxron motor stator chulg`amlariga bеrilayotgan kuchlanish qiymatining yuklanishga mos ravishda rostlash natijasida asinxron motorning tarmoqdan istе’mol qilayotgan rеaktiv quvvat qiymatining hamda quvvat koeffitsiеntining o`zgarishlarini tahlil qilish. 2. ishga oid nazariy tushunchalar asinxron motorning tarmoqdan olayotgan to`liq quvvati quyidagi formula bilan ifodalanadi: , (va, kva), buеrda aktiv quvvat bo`lib, umumiy quvvat ning foydali ishga sarf bo`layotgan qismini bildiradi va ifoda bilan aniqlanadi. rеaktiv quvvat, motor chulg`amlarining induktivligi tufayli yuzaga kеlib, motorning mеxanik quvvatiga bog`liq emas. asinxron motor harakatga kеltirayotgan nasos qurilmali elеktromеxanik tizimning quvvat koeffitsiеnti ishlashi davomida nominal qiymatidan past bo`lgan uzluksiz …$
