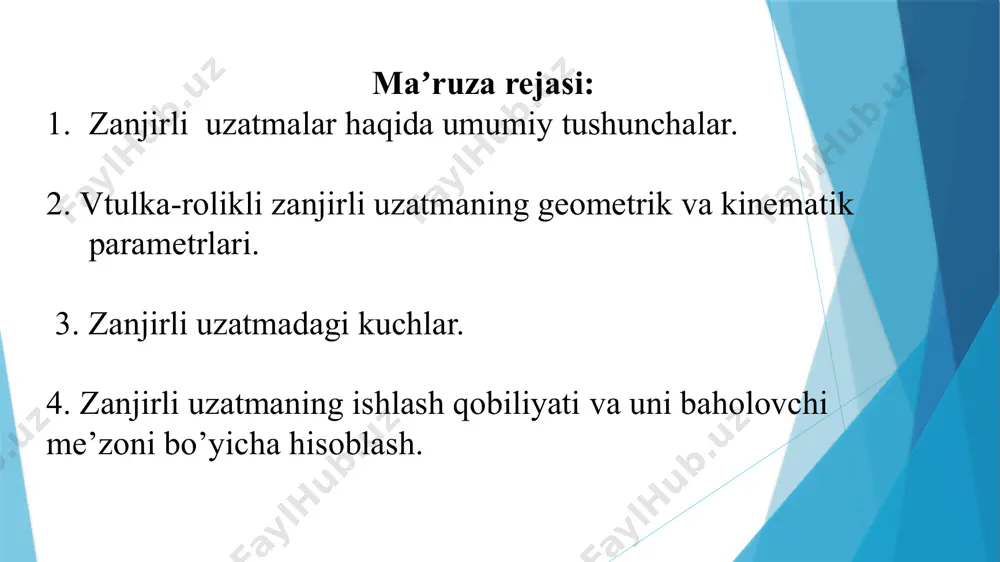

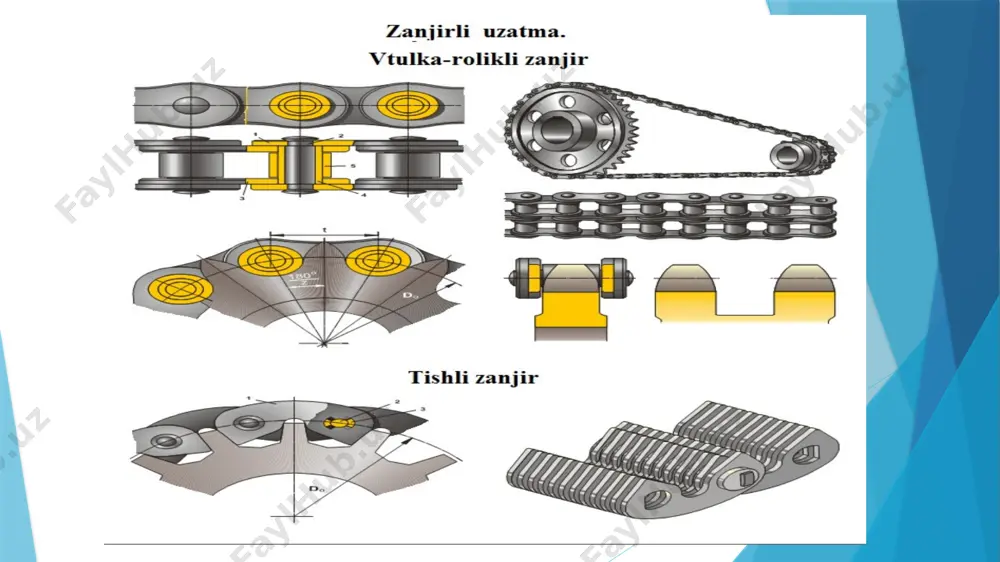

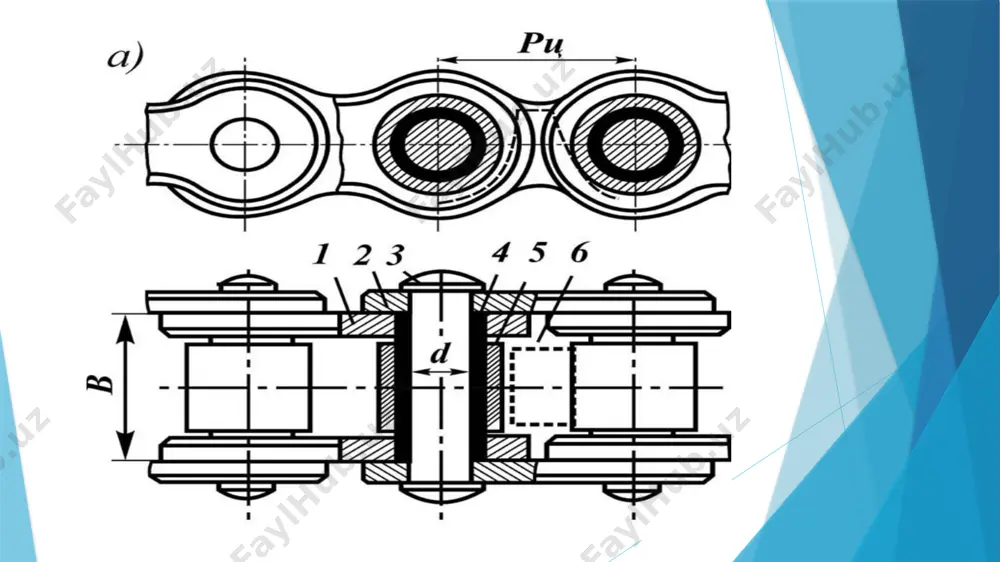

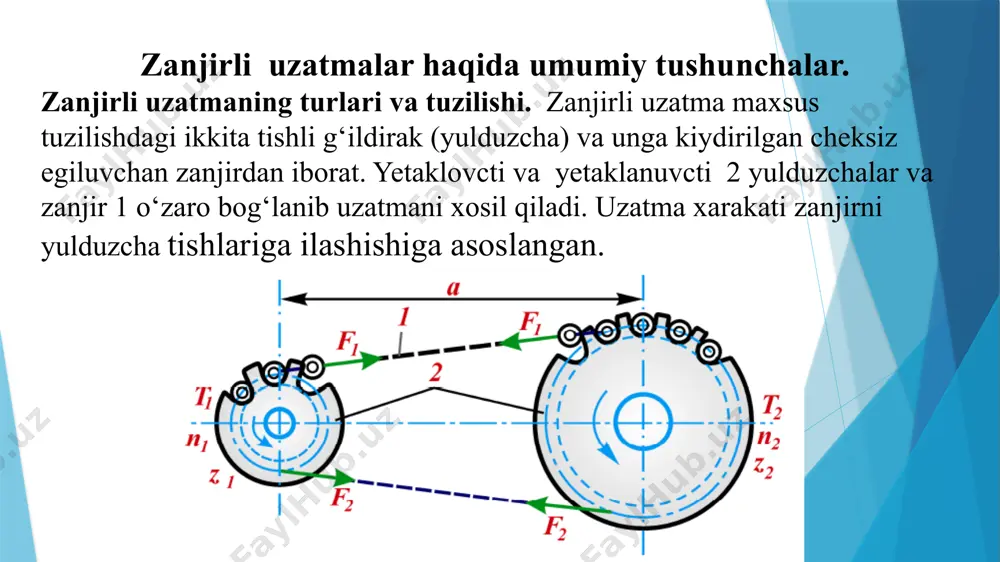

slayd 1 umumtexnik fanlar kafedrasi dotsenti rasulov azamat davronovich zanjirli uzatmalar mavzu 05 mashina detallari fan: 1 maʼruza rejasi: zanjirli uzatmalar haqida umumiy tushunchalar. 2. vtulka-rolikli zanjirli uzatmaning geometrik va kinematik parametrlari. 3. zanjirli uzatmadagi kuchlar. 4. zanjirli uzatmaning ishlash qobiliyati va uni baholovchi me’zoni bo’yicha hisoblash. 2 zanjirli uzatmalar haqida umumiy tushunchalar. zanjirli uzatmaning turlari va tuzilishi. zanjirli uzatma maxsus tuzilishdagi ikkita tishli g‘ildirak (yulduzcha) va unga kiydirilgan cheksiz egiluvchan zanjirdan iborat. yetaklovcti va yetaklanuvcti 2 yulduzchalar va zanjir 1 o‘zaro bog‘lanib uzatmani xosil qiladi. uzatma xarakati zanjirni yulduzcha tishlariga ilashishiga asoslangan. zanjirli uzatma turlari rolikli vtulkali tishli soniga qarab.. bir qatorli ko’p qatorli bunday uzatmalar zanjirning turiga qarab vtulka, vtulka-rolikli, va tishlilarga bo‘linadi. vtulka-rolikli zanjir tashqi zveno 2, valik 3 ga presslanib o‘rnatilgan, ichki zveno 1, vtulka 4ga presslab joylashtirilgan va vtulkaga uning atrofida bemalol aylanadigan qilib, kiydirilgan rolik 4 dan tuzilgan. rolik yulduzcha tishiga tekkanda aylanib ketishi, …

2 / 21

batan katta aylana tezlikda ishlay oladi 35 m/s gacha, lekin ularni tayyorlash va montajiga yuqori aniqlik talab etiladi. zanjirli uzatmalarning afzalliklari: 1.harakatni nisbatan uzoq masofaga uzata oladi, vallar orasida masofa 5 m ga etadi. 2. vallarga tushadigan kuch tasmali uzatmalarga qaraganda kichik. 3.sirpanish hodisasi ro‘y bermaydi, uzatish soni o‘zgarmas. 4.tasmali uzatmaga nisbatan kattaroq quvvatni uzata oladi. zanjirli uzatmalar markazlararo masofa nisbatan katta bo‘lganda, tishli uzatmalarda bajarish murakkab , tasmada esa etarli darajada ishonchli natija bermaydigan hollarda ishlatiladi. zanjirli uzatmalarning kamchiliklari: 1.zanjir ayrim-ayrim, bikirligi katta bo‘lgan zvenolardan iborat bo‘lib, yulduzcha aylanasi bo‘yicha joylashmay, balki ko‘pburchak tashkil qiladi, natijada sharnirlarda yeyilish xosil bo‘ladi, shovqin bilan ishlay boshlaydi, qo‘shimcha zarbli yuklanish xosil bo‘ladi. 2 . tannarxi yuqori. 3.e’tibor bilan qarab turishni va sinchiklab montaj qilishni talab etadi. 4.katta tezliklarda qo‘llash cheklangan. r2 > r1 ; v1 = r1 w1 ; v2 = r2 w2 v2 > v1 vtulka-rolikli uzatmaning geometrik va kinematik parametrlari. …

3 / 21

ishi), uzatmaning notekkis ishlashi va shovqinning kuchayishi ortadi. uzatish nisbati, yulduzcha aylanishlar chastotasi, burchak tezligi va zanjir tezligi uzatmani kinematikasi xisoblanadi. zanjirli uzatmani uzatish nisbati: zanjirni tezligi yulduzcha bo‘luvchi diametrining aylana tezligiga teng bo‘ladi: zanjirli uzatmadagi kuchlar zanjirli uzatma tarmoqlarida f1 va f2 – zanjir yetaklovchi va yetaklanuvchi tarmoqlarining tarangligi; ft - aylana kuch; f0= kf aqg -zanjir erkin tarmog‘idagi og‘irlik kuchi; fv=qv2 - markazdan qochirma kuchdan taranglik. tasmali uzatmaga o‘xshash, f1 – f2 = ft bu yerda, q - zanjir uzunlik birligining massasi; v - aylana tezlik, a - zanjir erkin tarmog‘i uzunligi, taxminan o‘qlararo masofaga teng; g - og‘irlik kuchining tezlanishi; kf - yuritma zanjir tarmog’ining qiyaligini ifodalovchi koeffistient. amaliyotda ko‘p tarqalgan sekinyurar va o‘rtacha tezlikda ishlaydigan uzatmalar uchun f0 va ( v = 10m/ s da) fv taranglik kuchlari kichik qiymatga ega bo‘ladi. amaliy hisoblarda zanjirli uzatma uchun f1 =ft ; f2=0 deb olish mumkin. zanjirli uzatmaning …

4 / 21

atmaning ishlash qobiliyati zanjirning yeyilishga chidamligi bilan baholanadi va uni hisoblash zanjir sharniridagi bosimga asoslanadi. r  [r] bu yerda, p – sharnirdagi bosim; ft – aylana kuch; aop - sharnirning yulduzcha tishi bilan kontakt yuzasi; [r] - ruxsat etilgan bosim. nazorat savollari 1. zanjirli uzatmaning qanday afzallik va kamchiliklarini bilasiz? 2. zanjirli uzatmaning qanday tasniflarini bilasiz? 3. yuritma zanjirlar tuzilishiga baho bering. 4. zanjirli uzatmada qanday kuchlar hosil bo‘ladi? 5. zanjirli uzatmaning kinematika va dinamikasi qanday hodisalarga olib keladi? 6. zanjir sharnirining yulduzcha tishiga urilishi qanday natijalarga olib keladi? 7. zanjirli uzatmani hisoblashda asosiy me’zon qaysi bo‘ladi? image1.png image2.png image3.png image4.png image5.png image6.png image7.png image8.png image9.png image10.png image11.png image12.png image13.jpeg image14.png image15.png oleobject1.bin image16.wmf oleobject2.bin image17.wmf image18.png image19.png oleobject3.bin image20.wmf image21.png 1 2 2 1 z z n n u = = 3 z 10 60 p z n v × = /docprops/thumbnail.jpeg
