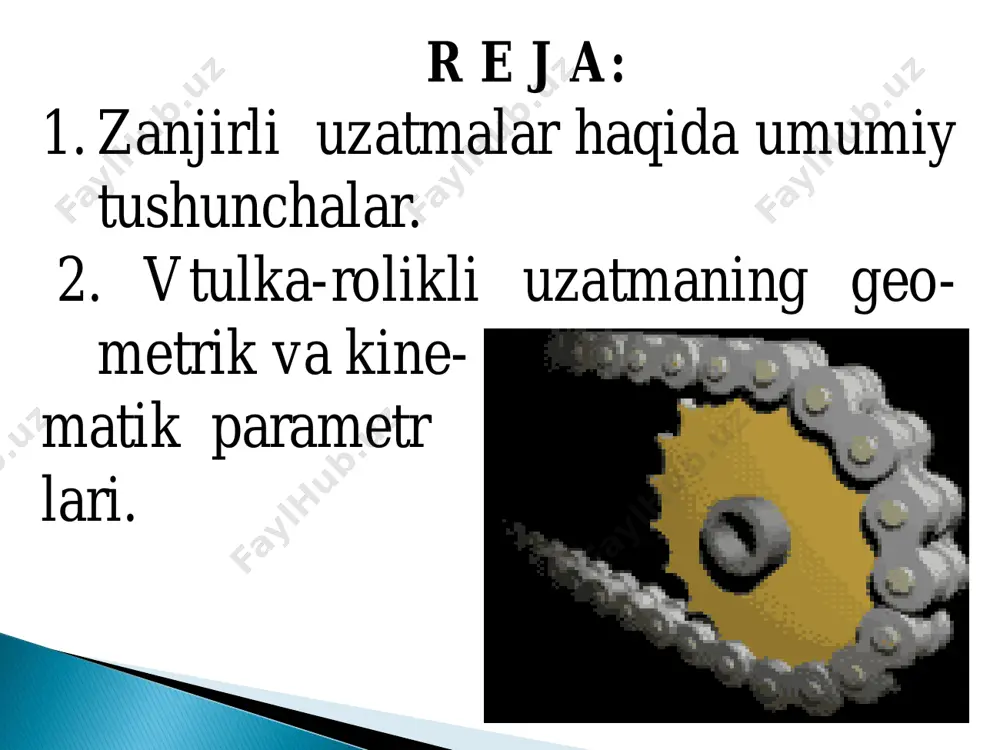

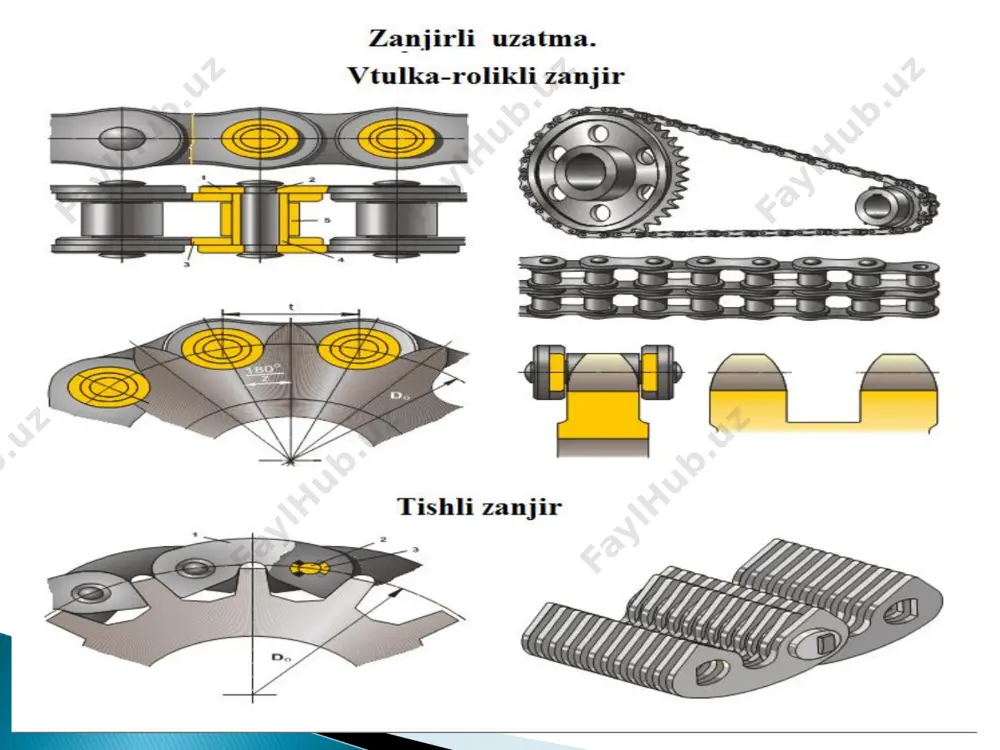

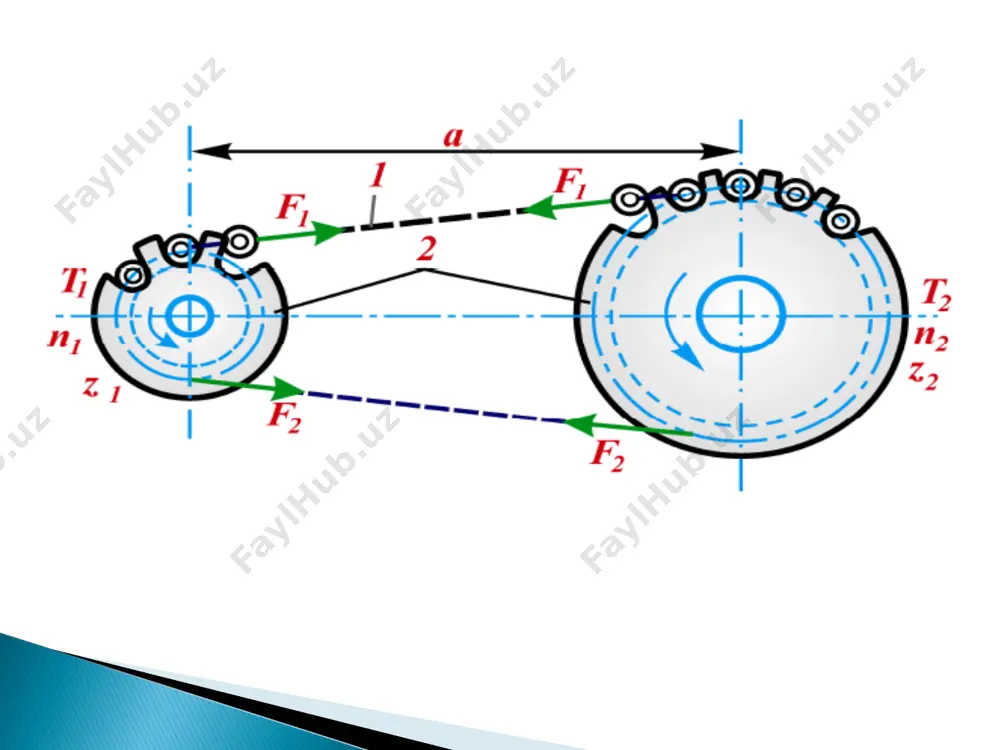

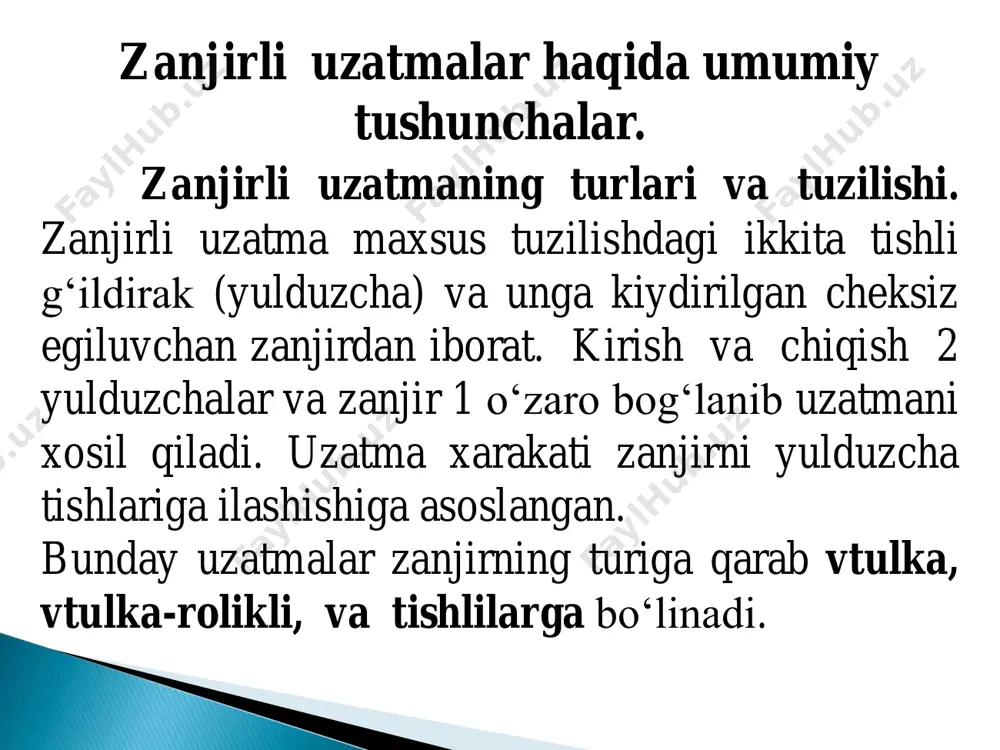

zanjirli uzatmalar r e j a: 1. zanjirli uzatmalar haqida umumiy tushunchalar. 2. vtulka-rolikli uzatmaning geo- metrik va kine- matik parametr lari. zanjirli uzatmalar haqida umumiy tushunchalar. zanjirli uzatmaning turlari va tuzilishi. zanjirli uzatma maxsus tuzilishdagi ikkita tishli g‘ildirak (yulduzcha) va unga kiydirilgan cheksiz egiluvchan zanjirdan iborat. kirish va chiqish 2 yulduzchalar va zanjir 1 o‘zaro bog‘lanib uzatmani xosil qiladi. uzatma xarakati zanjirni yulduzcha tishlariga ilashishiga asoslangan. bunday uzatmalar zanjirning turiga qarab vtulka, vtulka-rolikli, va tishlilarga bo‘linadi. zanjirli uzatma turlari roli kli vtulkali tish li soniga qarab.. bir qatorli ko’p qatorli vtulka-rolikli zanjir tashqi zveno 2, valik 3 ga presslanib o‘rnatilgan, ichki zveno 1, vtulka 4ga presslab joylashtirilgan va vtulkaga uning atrofida bemalol aylanadigan qilib, kiydirilgan rolik 4 dan tuzilgan. rolik yuluzcha tishiga tekkanda aylanib ketishi, rolikni sirpanib ishqalanishni dumalab ishqalanishga aylantiradi. bu xol tishlarning yeyilishini susaytiradi va uzatma ishini yaxshilaydi. aylana tezligi 20 m/s gacha bo‘lganda vtulka-rolikli zanjir ishlatiladi. …

2 / 16

nasi bo‘yicha joylashmay, balki ko‘pburchak tashkil qiladi, natijada sharnirlarda yeyilish xosil bo‘ladi, shovqin bilan ishlay boshlaydi, qo‘shimcha zarbli yuklanish xosil bo‘ladi. 2.tannarxi yuqori. 3.e’tibor bilan qarab turishni va sinchiklab montaj qilishni talab etadi. 4.katta tezliklarda qo‘llash cheklangan. zanjirli uzatmalarning afzalliklari: 1.harakatni nisbatan uzoq masofaga uzata oladi, vallar orasida masofa 5 m ga etadi. 2. vallarga tushadigan kuch tasmali uzatmalarga qaraganda kichik. 3.sirpanish hodisasi ro‘y bermaydi, uzatish soni o‘zgarmas. 4.tasmali uzatmaga nisbatan kattaroq quvvatni uzata oladi. zanjirli uzatmalar markazlararo masofa nisbatan katta bo‘lganda, tishli uzatmalarda bajarish murakkab , tasmada esa etarli darajada ishonchli natija bermaydigan hollarda ishlatiladi. vtulka-rolikli uzatmaning geometrik va kinematik parametrlari. vtulka-rolikli zanjir va yulduzcha tishlar o‘lchamlari standartlashtirlgan (gost 13568-81). zanjirning qadami pz asosiy geometrik o‘lcham bo‘lib, uning miqdori standartlashtirilgan. zanjir detallarining geometrik parametrlari shu asosiy o‘lcham bilan bog‘langan. zanjirning ilashish qadami qancha katta bo‘lsa, bu zanjir shuncha kattaroq quvvatni, lekin kichikroq tezlik bilan uzata olishi mumkun. r2 > …

3 / 16

luvchi diametrining aylana tezligiga teng bo‘ladi: 1 2 2 1 z z n n u  3 з 1060 pzn v  

4 / 16

5 / 16
