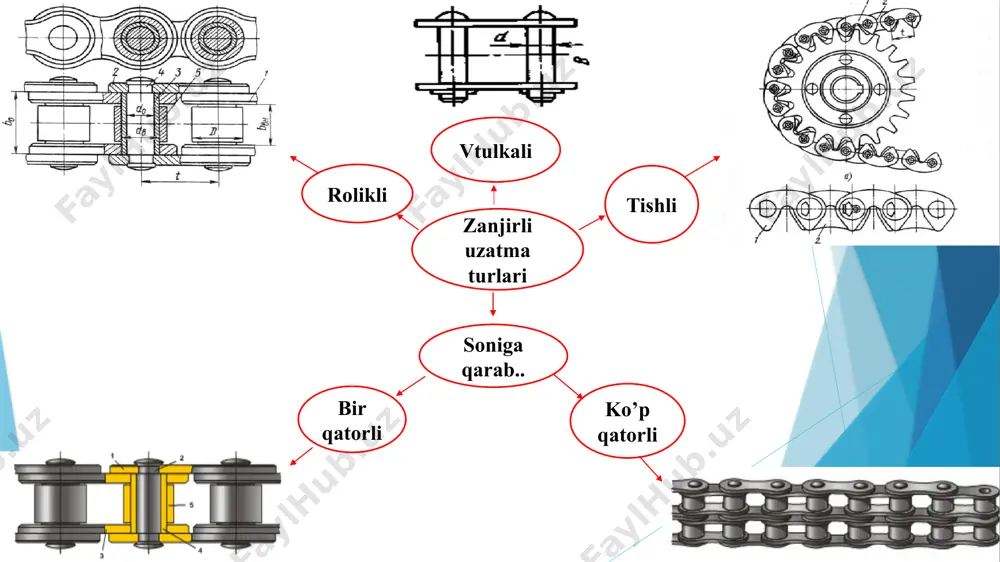

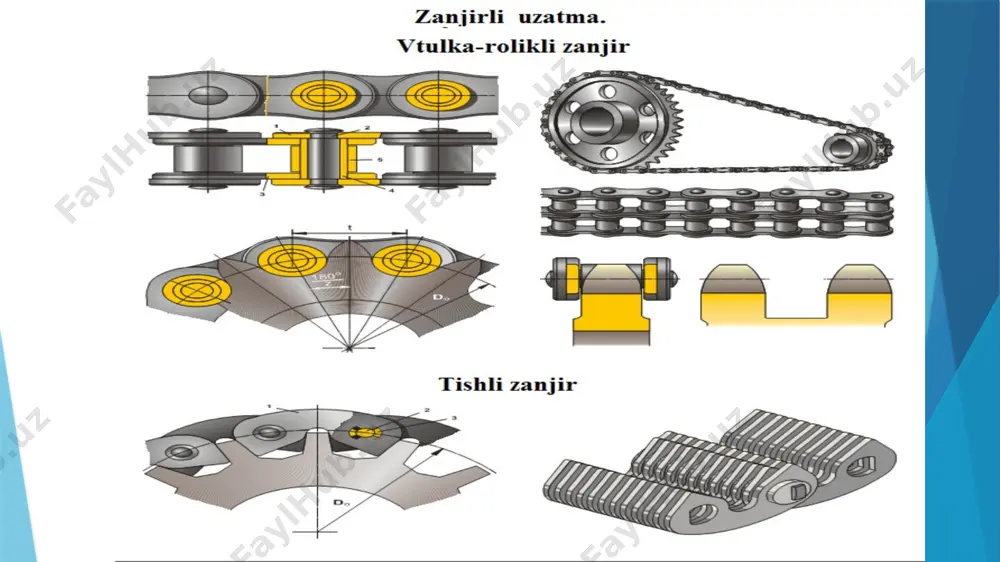

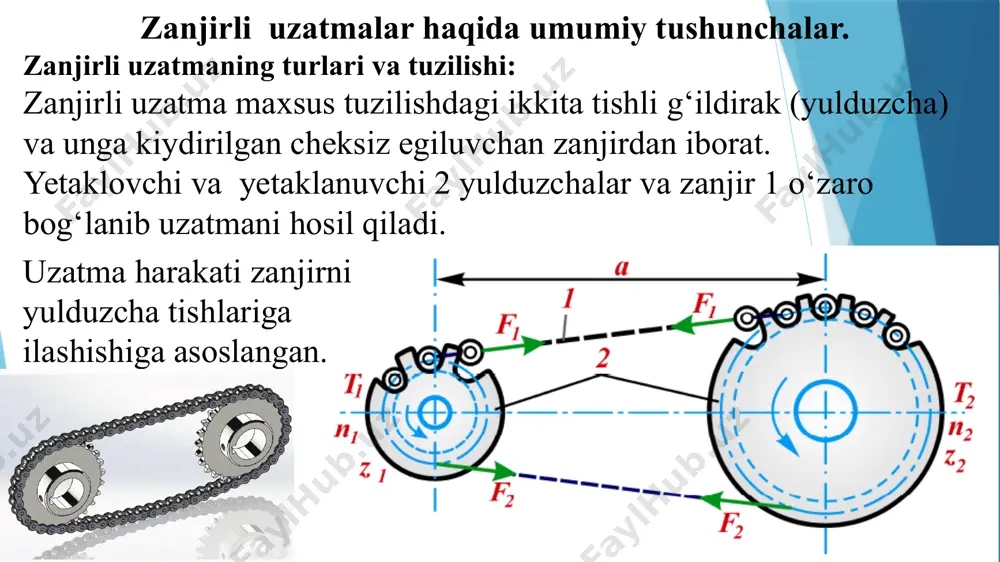

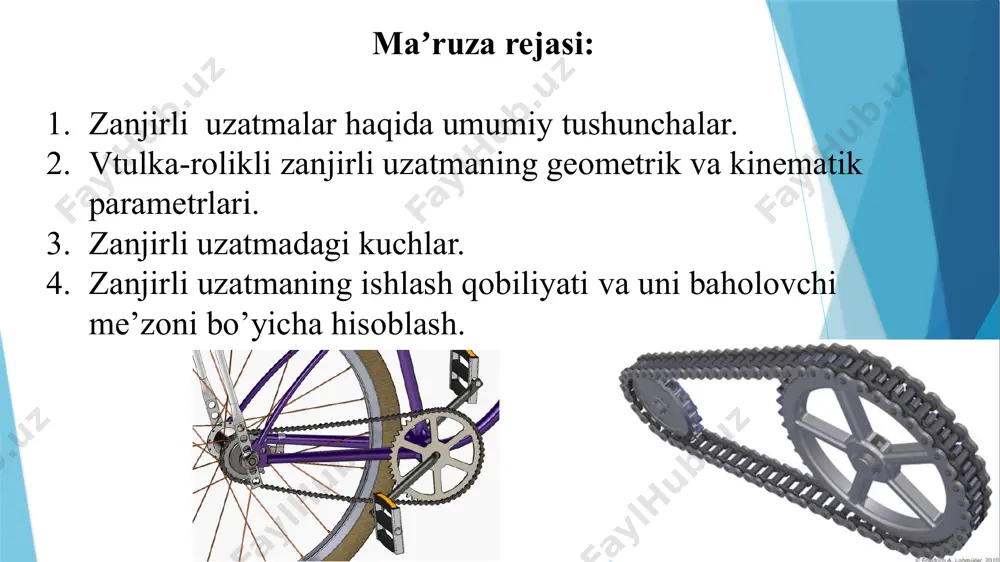

слайд 1 umumtexnik fanlar kafеdrasi dotsenti ergashev orifjon akramovich zanjirli uzatmalar mavzu 02 amaliy mexanika fan: 1 maʼruza rejasi: zanjirli uzatmalar haqida umumiy tushunchalar. vtulka-rolikli zanjirli uzatmaning geometrik va kinematik parametrlari. zanjirli uzatmadagi kuchlar. zanjirli uzatmaning ishlash qobiliyati va uni baholovchi me’zoni bo’yicha hisoblash. 2 zanjirli uzatmalar haqida umumiy tushunchalar. zanjirli uzatmaning turlari va tuzilishi: zanjirli uzatma maxsus tuzilishdagi ikkita tishli g‘ildirak (yulduzcha) va unga kiydirilgan cheksiz egiluvchan zanjirdan iborat. yetaklovchi va yetaklanuvchi 2 yulduzchalar va zanjir 1 o‘zaro bog‘lanib uzatmani hosil qiladi. uzatma harakati zanjirni yulduzcha tishlariga ilashishiga asoslangan. zanjirli uzatma turlari rolikli vtulkali tishli soniga qarab.. bir qatorli ko’p qatorli vtulka-rolikli zanjir tashqi zveno 2, valik 3 ga presslanib o‘rnatilgan, ichki zveno 1, vtulka 4 ga presslab joylashtirilgan va vtulkaga uning atrofida bemalol aylanadigan qilib, kiydirilgan rolik 5 dan tuzilgan. bunday uzatmalar zanjirning turiga qarab: vtulka; vtulka-rolikli; tishlilarga bo‘linadi. rolik yulduzcha tishiga tekkanda aylanib ketishi, rolikni sirpanib ishqalanishni …

2 / 19

aylana tezlikda ishlay oladi 35 m/s gacha, lekin ularni tayyorlash va montajiga yuqori aniqlik talab etiladi. zanjirli uzatmalarning afzalliklari: harakatni nisbatan uzoq masofaga uzata oladi, vallar orasida masofa 5 m ga etadi. vallarga tushadigan kuch tasmali uzatmalarga qaraganda kichik. sirpanish hodisasi ro‘y bermaydi, uzatish soni o‘zgarmas. tasmali uzatmaga nisbatan kattaroq quvvatni uzata oladi. zanjirli uzatmalar markazlararo masofa nisbatan katta bo‘lganda, tishli uzatmalarda bajarish murakkab, tasmada esa etarli darajada ishonchli natija bermaydigan hollarda ishlatiladi. zanjirli uzatmalarning kamchiliklari: zanjir ayrim-ayrim, bikrligi katta bo‘lgan zvenolardan iborat bo‘lib, yulduzcha aylanasi bo‘yicha joylashmay, balki ko‘pburchak tashkil qiladi, natijada sharnirlarda yeyilish xosil bo‘ladi, shovqin bilan ishlay boshlaydi, qo‘shimcha zarbli yuklanish xosil bo‘ladi. tannarxi yuqori. e’tibor bilan qarab turishni va sinchiklab montaj qilishni talab etadi. katta tezliklarda qo‘llash cheklangan. r2 > r1 ; v1 = r1 w1 ; v2 = r2 w2 v2 > v1 vtulka-rolikli zanjir va yulduzcha tishlari o‘lchamlari standartlashtirlgan (gost 13568-81). zanjirning qadami pz …

3 / 19

shovqinning kuchayishi ortadi. uzatish nisbati, yulduzcha aylanishlar chastotasi, burchak tezligi va zanjir tezligi uzatmani kinematikasi hisoblanadi. zanjirli uzatmani uzatish nisbati: zanjirni tezligi yulduzcha bo‘luvchi diametrining aylana tezligiga teng bo‘ladi: bunda: n1 – yetaklovchi yulduzchaning aylanish soni; z1 – yetaklovchi yulduzcha tishlar soni; pz – zanjir qadami; zanjirli uzatma tarmoqlarida: f1 va f2 – zanjir yetaklovchi va yetaklanuvchi tarmoqlarining tarangligi; ft - aylana kuch; tasmali uzatmaga o‘xshash, f1 – f2 = ft f0= kf aqg - zanjir erkin tarmog‘idagi og‘irlik kuchi; fv=qv2 - markazdan qochirma kuchdan taranglik. bu yerda, q - zanjir uzunlik birligining massasi; v - aylana tezlik, a - zanjir erkin tarmog‘i uzunligi, taxminan o‘qlararo masofaga teng; g - og‘irlik kuchining tezlanishi; kf - yuritma zanjir tarmog’ining qiyaligini ifodalovchi koeffistient. amaliyotda ko‘p tarqalgan sekinyurar va o‘rtacha tezlikda ishlaydigan uzatmalar uchun f0 va ( v = 10m/ s da) fv taranglik kuchlari kichik qiymatga ega bo‘ladi. amaliy hisoblarda zanjirli uzatma …

4 / 19

bilan yulduzcha tishi orasidagi bosim qabul qilingan. shuning uchun zanjirli uzatmaning ishlash qobiliyati zanjirning yeyilishga chidamligi bilan baholanadi va uni hisoblash zanjir sharniridagi bosimga asoslanadi. р  [р] bu yerda, p – sharnirdagi bosim; ft – aylana kuch; кэ – koeffitsiyent; аоп - sharnirning yulduzcha tishi bilan kontakt yuzasi; [р] - ruxsat etilgan bosim. nazorat savollari 1. zanjirli uzatmaning qanday afzallik va kamchiliklarini bilasiz? 2. zanjirli uzatmaning qanday tasniflarini bilasiz? 3. yuritma zanjirlar tuzilishiga baho bering. 4. zanjirli uzatmada qanday kuchlar hosil bo‘ladi? 5. zanjirli uzatmaning kinematika va dinamikasi qanday hodisalarga olib keladi? 6. zanjir sharnirining yulduzcha tishiga urilishi qanday natijalarga olib keladi? 7. zanjirli uzatmani hisoblashda asosiy me’zon qaysi bo‘ladi? image1.png image2.png image3.png image4.png image5.gif image6.gif image7.png image8.gif image9.png image10.png image11.png image12.png image13.png image14.png image15.png image16.png image17.jpeg image18.jpeg image19.png image20.gif image21.gif image22.jpeg image23.png image24.png image25.wmf image26.wmf oleobject1.bin oleobject2.bin image27.png image28.wmf oleobject3.bin image29.wmf oleobject4.bin 1 2 2 1 z z …
