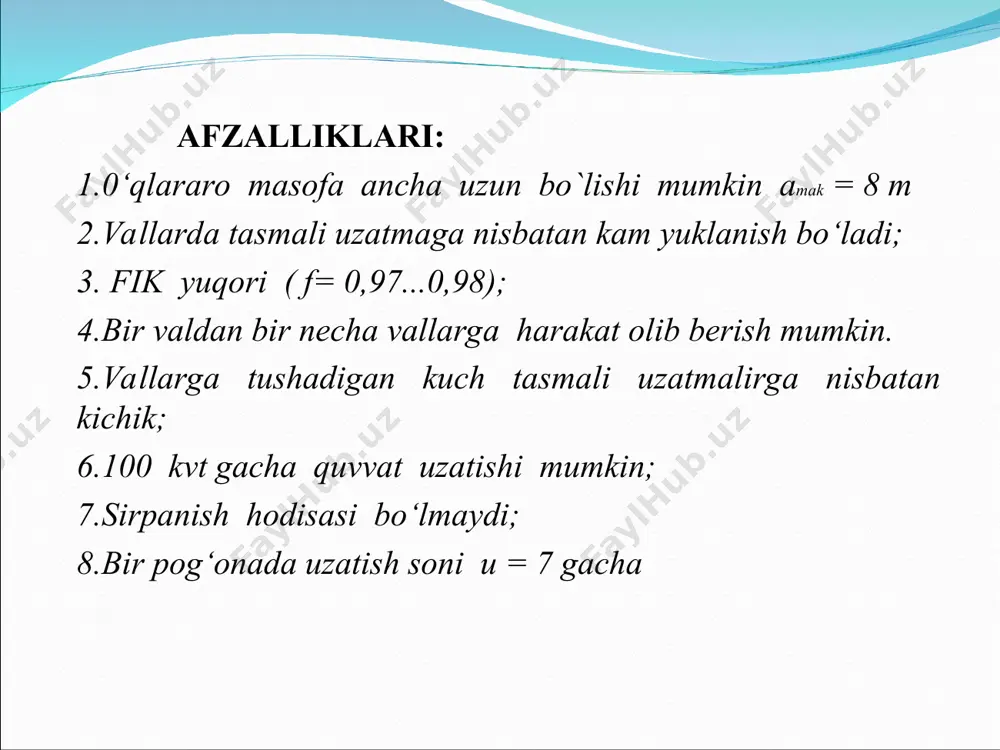

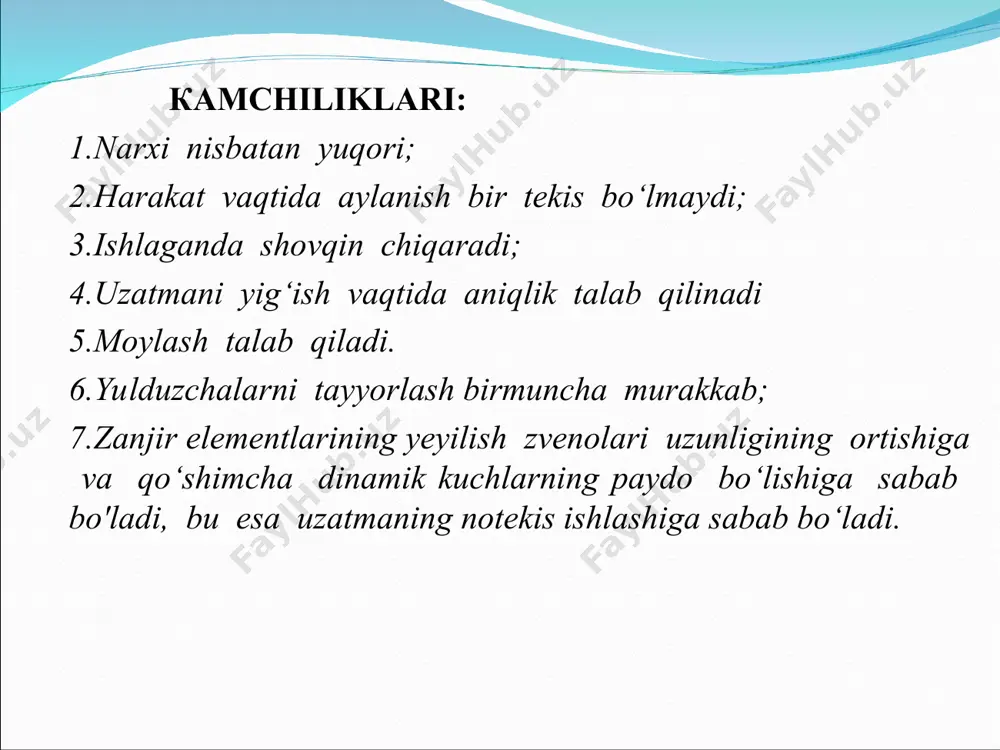

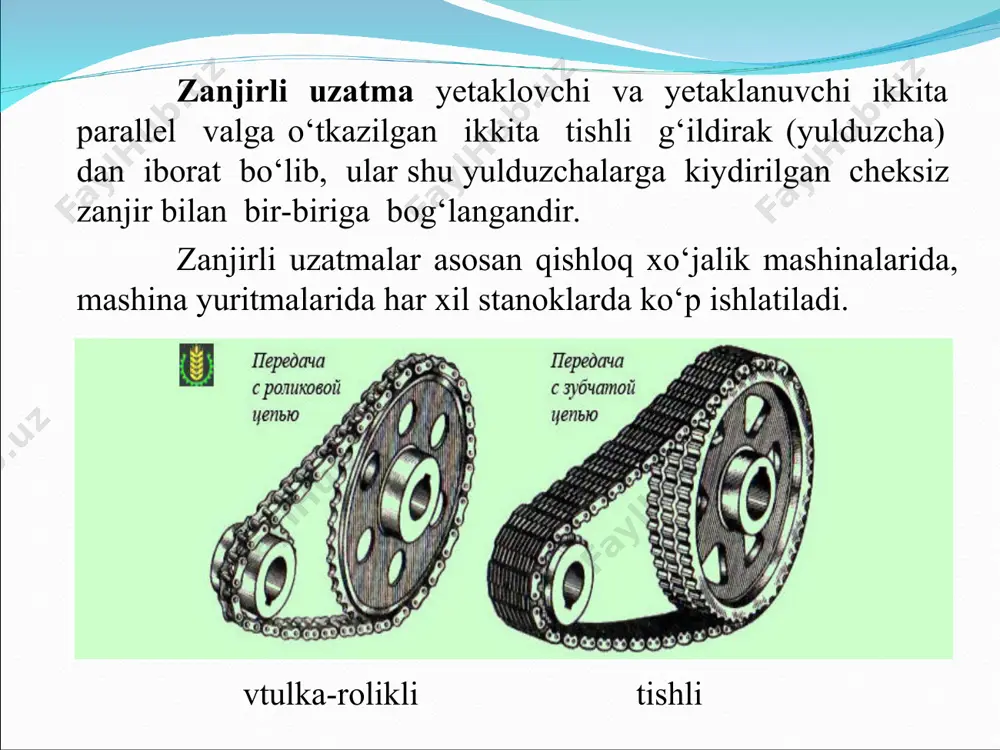

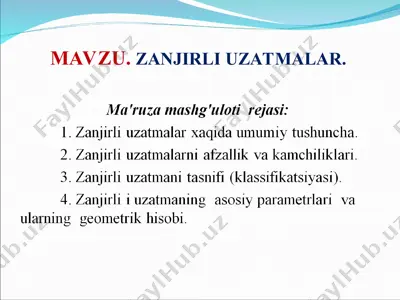

слайд 1 mavzu. zanjirli uzatmalar. zanjirli uzatma yetaklovchi va yetaklanuvchi ikkita parallel valga o‘tkazilgan ikkita tishli g‘ildirak (yulduzcha) dan iborat bo‘lib, ular shu yulduzchalarga kiydirilgan cheksiz zanjir bilan bir-biriga bog‘langandir. zanjirli uzatmalar asosan qishloq xo‘jalik mashinalarida, mashina yuritmalarida har xil stanoklarda ko‘p ishlatiladi. vtulka-rolikli tishli afzalliklari: 1.0‘qlararo masofa ancha uzun bo`lishi mumkin amak = 8 m 2.vallarda tasmali uzatmaga nisbatan kam yuklanish bo‘ladi; 3. fik yuqori ( f= 0,97...0,98); 4.bir valdan bir necha vallarga harakat olib berish mumkin. 5.vallarga tushadigan kuch tasmali uzatmalirga nisbatan kichik; 6.100 kvt gacha quvvat uzatishi mumkin; 7.sirpanish hodisasi bo‘lmaydi; 8.bir pog‘onada uzatish soni u = 7 gacha кamchiliklari: 1.narxi nisbatan yuqori; 2.harakat vaqtida aylanish bir tekis bo‘lmaydi; 3.ishlaganda shovqin chiqaradi; 4.uzatmani yig‘ish vaqtida aniqlik talab qilinadi 5.moylash talab qiladi. 6.yulduzchalarni tayyorlash birmuncha murakkab; 7.zanjir elementlarining yeyilish zvenolari uzunligining ortishiga va qo‘shimcha dinamik kuchlarning paydo bo‘lishiga sabab bo'ladi, bu esa uzatmaning notekis ishlashiga sabab bo‘ladi. zanjirlar …

2 / 18

njir quyidagi elementlardan tashkil topgan, bu tashqi va ichki plastinalar (1), tashqi plastina valik 3 ga va ichki plastina valikda aylanayotgan vtulka 4 ga presslab o‘matilgan. valik bilan vtulka sharnir hosil qiladi. vtulkaga uning atrofida bemalol aylanadigan qilib rolik 5ga o‘rnatilgan. vtulkali zanjirning vtulka-rolikli zanjirdan farqi shuki, unda vtulka ustiga kiydirilgan rolik 5 bo’lmaydi. buning natijasida zanjirning og‘irligi va tannarxi kamayadi. biroq vtulkali zanjirning hamda u bilan ishlashishda bo‘lgan yulduzchalarning tishlari nisbatan tez yoyiladi. shuning uchun ulardan kam yuklanishli va harakat tezligi nisbatan kichik uzatmalarda foydalanish tavsiya etiladi. zanjirlar ish bajarishiga qarab bir necha guruhga bolinadi: a) yuklarni balandlikka ko‘taradigan mexanizmlarda ishlatiladigan zanjirlar. b) to‘xtovsiz ishlaydigan transport qurilmalarda ishlatiladigan zanjirlar. d) bir valdan ikkinchi valga quvvatni uzatish uchun ishlatiladigan zanjirlar. zanjirni o’lchamlari va tortish darajasi uning qadamiga bog‘iiq bolib, u qiymat qancha katta bo'lsa, tortish darajasi shuncha kamayadi hamda zanjirlarni yulduzchalardan chiqib ketish xavfi tug'iladi. nisbatan sekin harakatlanadigan uzatmalarda zanjir …

3 / 18

alarning burchak tezliklari uzatish soni 0‘qlararo masofa zanjir bo‘g‘inlari soni: zanjir bo‘g‘inlari soni aniqlangandan keyin o'qlar orasidagi masofa quyidagi formuladan topiladi: aylanma kuch bunda: d1 -yulduzchaning bo‘luvchi diametri zanjirni taranglashda hosil bo'ladigan kuch quyidagi ifoda orqali aniqlanadi: q -1 metr zanjiming og'irligi; kf - zanjiming salqilik koeffitsiyenti. zanjirning salqiligini ta’minlash uchun o‘qlararo masofani 0,2-0,4% kamaytirish kerak bo’ladi; g - og‘irlik kuchining tezlanishi, m/s2; a - zanjiming salqilik hosil qiladigan qismi uzunligi (bu uzunlik shartli ravishda markazlararo masofaga teng qilib olinadi); markazdan qochma kuch ta’siridagi zo'riqish quyidagi formuladan topiladi: bunda: g = 9,81m/s2, v - zanjir tezligi, m/s bosimning hisobiy qiymati. bu yerda: ft, - aylanma kuch, n; aюз- zanjiming tayanch yuzasi. λ - zanjir qatorini hisobga oluvchi koeffitsiyent. yulduzcha vallarigata’sir qiluvchi kuch bunda: kv – valning yuklanish koeffisiyenti bo’lib qiymati uzatmani gorizontaliga nisbatan joylanishiga bog’liq boiib quyidagicha olinadi. yuklanish bir tekisda bo’lib a = 0-45° bo’lganda kv = 1,15; a …

4 / 18

5 / 18

Want to read more?

Download all 18 pages for free via Telegram.

Download full file

About "zanjirli uzatmalar"

слайд 1 mavzu. zanjirli uzatmalar. zanjirli uzatma yetaklovchi va yetaklanuvchi ikkita parallel valga o‘tkazilgan ikkita tishli g‘ildirak (yulduzcha) dan iborat bo‘lib, ular shu yulduzchalarga kiydirilgan cheksiz zanjir bilan bir-biriga bog‘langandir. zanjirli uzatmalar asosan qishloq xo‘jalik mashinalarida, mashina yuritmalarida har xil stanoklarda ko‘p ishlatiladi. vtulka-rolikli tishli afzalliklari: 1.0‘qlararo masofa ancha uzun bo`lishi mumkin amak = 8 m 2.vallarda tasmali uzatmaga nisbatan kam yuklanish bo‘ladi; 3. fik yuqori ( f= 0,97...0,98); 4.bir valdan bir necha vallarga harakat olib berish mumkin. 5.vallarga tushadigan kuch tasmali uzatmalirga nisbatan kichik; 6.100 kvt gacha quvvat uzatishi mumkin; 7.sirpanish hodisasi bo‘lmaydi; 8.bir pog‘onada uzatish soni u = 7 gacha кamchil...
