1 / 18

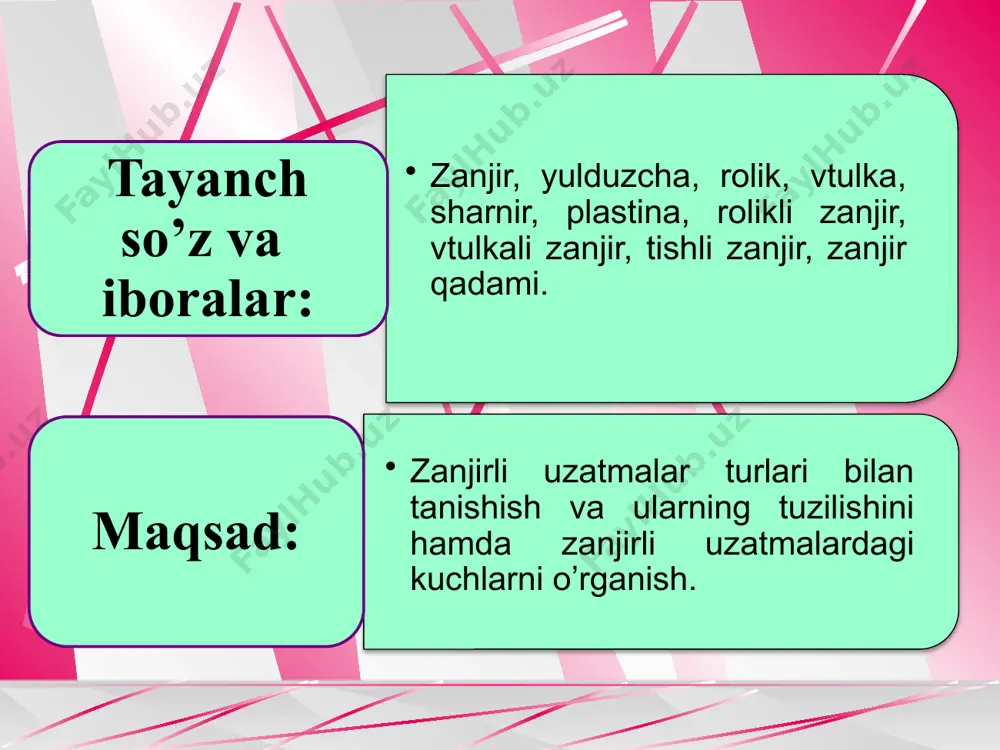

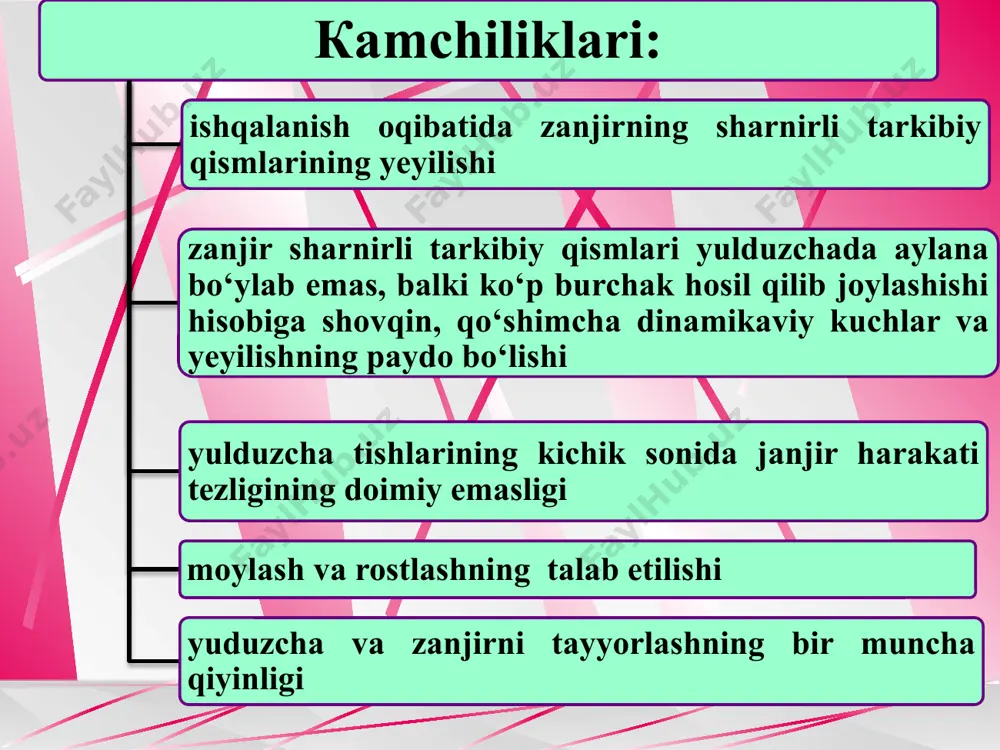

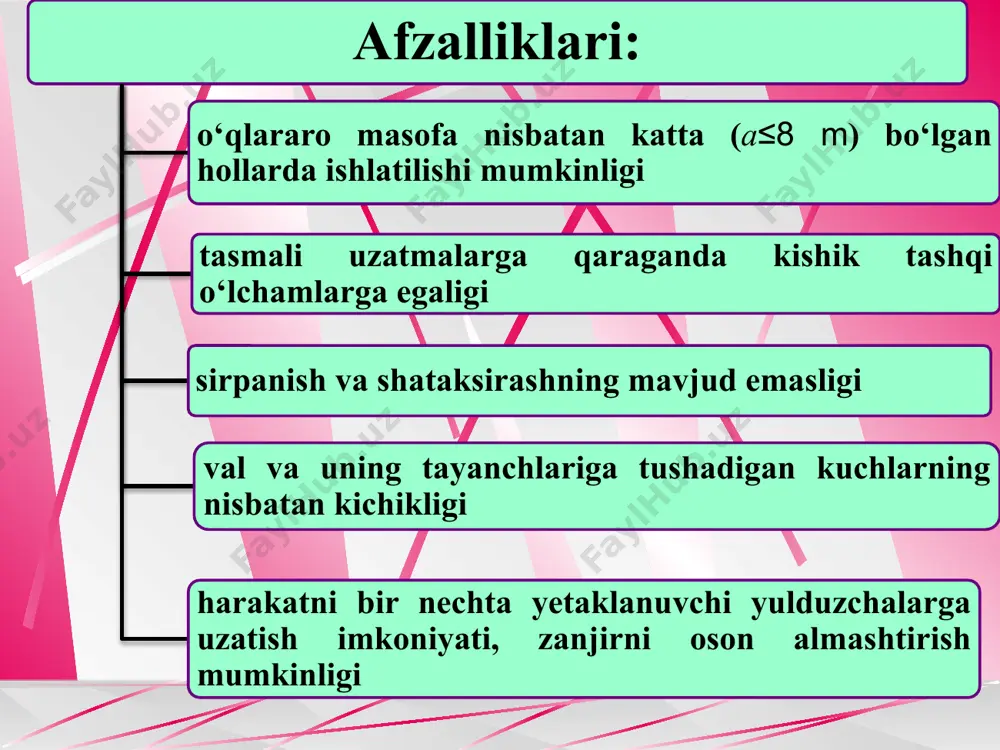

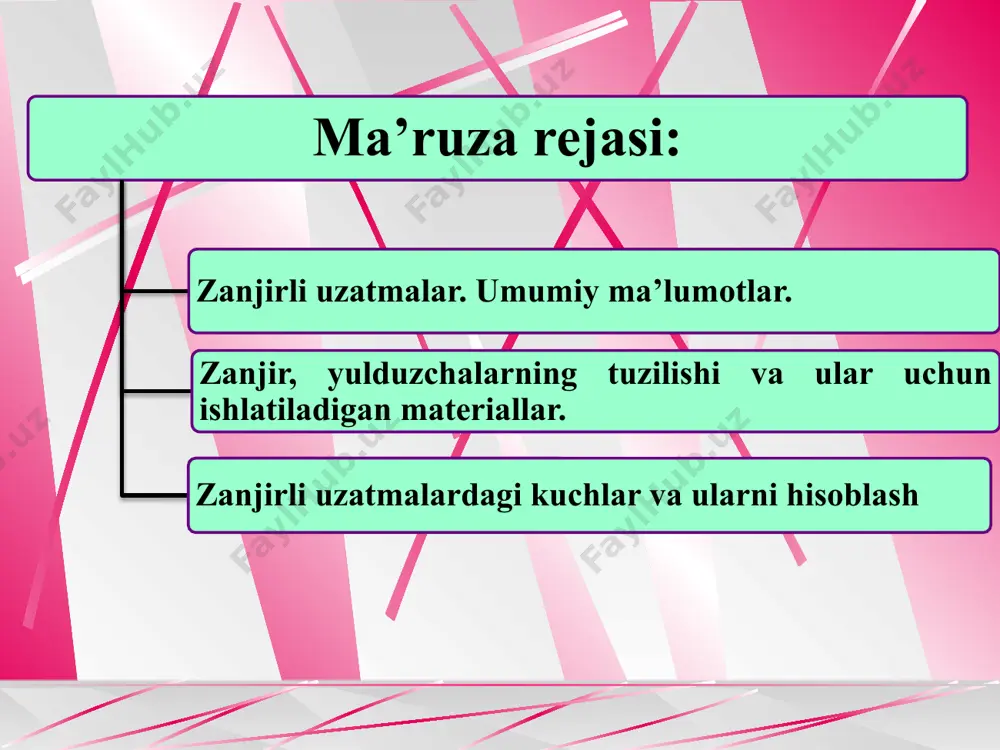

презентация powerpoint 2- ma’ruza zanjirli uzatmalar. zanjir, yulduzchalarning tuzilishi va ular uchun ishlatiladigan materiallar. zanjirli uzatmalarni hisoblash. 2- soat 1 ma’ruza rejasi: zanjirli uzatmalar. umumiy ma’lumotlar. zanjir, yulduzchalarning tuzilishi va ular uchun ishlatiladigan materiallar. zanjirli uzatmalardagi kuchlar va ularni hisoblash tayanch so’z va iboralar: zanjir, yulduzcha, rolik, vtulka, sharnir, plastina, rolikli zanjir, vtulkali zanjir, tishli zanjir, zanjir qadami. mаqsаd: zanjirli uzatmalar turlari bilan tanishish va ularning tuzilishini hamda zanjirli uzatmalardagi kuchlarni o’rganish. afzalliklari: o‘qlararo masofa nisbatan katta (a≤8 m) bo‘lgan hollarda ishlatilishi mumkinligi tasmali uzatmalarga qaraganda kishik tashqi o‘lchamlarga egaligi sirpanish va shataksirashning mavjud emasligi val va uning tayanchlariga tushadigan kuchlarning nisbatan kichikligi harakatni bir nechta yetaklanuvchi yulduzchalarga uzatish imkoniyati, zanjirni oson almashtirish mumkinligi кamchiliklari: ishqalanish oqibatida zanjirning sharnirli tarkibiy qismlarining yeyilishi zanjir sharnirli tarkibiy qismlari yulduzchada aylana bo‘ylab emas, balki ko‘p burchak hosil qilib joylashishi hisobiga shovqin, qo‘shimcha dinamikaviy kuchlar va yeyilishning paydo bo‘lishi yulduzcha tishlarining kichik sonida janjir …

2 / 18

ish sohalari: zanjirli uzatmalar katta o‘qlararo masofalarda hamda bir yetakchi valdan bir nechta yetaklanuvchi valga harakatni tishli uzatmalarni ishlatish mumkin bo‘lmagan, tasmali uzatmalarni qo‘llash esa ishonchsiz bo‘lgan holatlarda qo‘llaniladi. zanjirli uzatmalardan qishloq xo‘jalik, ko‘tarish - tashish, to‘quv va poligraf mashinalarida, mototsikl, velosiped, avtomobil, neft qazish jihozlarida keng foydalaniladi. zanjirli uzatmalar quvvat p≤5000 kvt; aylana tezlik v≤35 m/s; uzatishlar nisbati i≤10; o‘qlararo masofa a≤8 m tavsiflar oralig‘ida ishlay oladi. zanjirli uzatmalarning asosiy tavsiflari quvvat quyidagicha aniqlanadi: zamonaviy zanjirli uzatmalar quvvatning katta oraliq qiymatlarida (bir necha ming kvt) qo‘llaniladi, ammo 100 kvt gacha quvvat uzatishga mo‘ljallangan uzatmalar keng tarqalgan, chunki katta quvvatlarda tishli uzatmalrga qiyosan zanjirli uzatmaning tannarxi keskin oshib boradi. zanjir tezligi va yulduzchalarning aylanishlar takroriyligi: uzatishlar nisbati: uzatishlar nisbati i≤10 tavsiya etilsada, odatda i≤6 bo‘lishi maqbuldir. uzatishlar nisbatining katta qiymatlarida uzatmani bir pog‘onali qilib tayyorlash uning tashqi o‘lchamlarining oshuviga olib keladi. uzatmaning fik. uzatmadagi quvvat isrofi zanjirning sharnirlarida, yulduzchalarning tishlarida, …

3 / 18

asofa a quyidagicha aniqlashtiriladi: uzatma me’yorda ishlashi uchun zanjirning salt tarmog‘i bir qadar solqilanib turishi lozim. shuning uchun yuqoridagi formula vositasida aniqlangan o‘qlararo masofa taxminan (0,002…0,004)a ga kamaytiriladi. zanjirli uzatmaning ishlashi mobaynida sharnirlarning yeyilishi zanjir uzunligining oshishiga sababchi bo‘ladi. zanjir solqiligini me’yorda saqlab turish uchun maxsus qurilmalarni ko‘zda tutish lozim bo‘ladi. qo‘shimcha taranglovchi yulduzchani ishlatish yoki vallarning birortasini suriluvchan qilib konstruksiyalash maqsadga yetkazadi. zanjir, yulduzchalarning tuzilishi va ular uchun ishlatiladigan materiallar yuritma zanjirlari. zamonaviy yuritma zanjirlarining asosiy rusumlari sharnir ko‘rinishidagi tarkibiy qisimlardan tuzilgan vtulka – rolikli, vtulkali va tishli zanjirlardir. ularning barchasi standartlashtirilgan bo‘lib, maxsus korxonalarda tayyorlanadi. zanjirlarning asosiy tavsiflariga uning qadami, eni va yemiruvchi yuklama qiymati kiradi. 2-rasm, a da bir qatorli; 2-rasm, b da esa ikki qatorli vtulka-rolikli zanjir tasvirlangan. 2-rasm. vtulka-rolikli zanjirning tuzilishi bunda valik 3 tashqi zvenoning 2 teshikchasiga mahkam presslangan, vtulka 4 esa ichki zveno 1 teshikchasiga presslangan. vtulka valikda va rolik 5 vtulkada erkin …

4 / 18

vishda yuklamaning oshirilgan qiymatlarini qabul qila oladilar. bunday zanjirlar katta yuklamalar va yuqori tezliklar mujassamlashganda ishlatiladi. bunday hollarda bir qatorli, og‘ir va katta qadamli zanjirlarni katta qiymatli dinamikaviy yuklamalarda qo‘llash maqsadga muvofiq sanalmaydi. vtulkali zanjirlar tuzilishi bo‘yicha vtulka-rolikli zanjirlarga o‘xshashdir. ammo ularda rolik 5 mavjud emas. shunung oqibatida zanjir va yulduzchalarning yeyilishi ortadi, lekin zanjirning massasi va tannarhi kamayadi. tishli zanjirlar (3-rasm, a va b) ikkita tishsimon chiqiqlarga ega bo‘lgan yupqa plastinkalar majmuidan tarkib topgan. 3-rasm.tishli zanjirli uzatma tuzilishiga oid tarh tishli zanjirlar asosan sharnirlarining tuzilishi bo‘yicha farqlanadi. sharnirlar tuzilishini mukammallashtirish yeyilishni va ishqalanishdagi isroflarni kamaytirishga yo‘naltirilgan. sharnirlar asosan sirpanib va dumalab ishqalanish tamoyili asosidagi tuzilishga egadirlar (4-rasm, a va b). 4-rasm. tishli zanjirlar sharnirining tuzilishi yuritma zanjirlarining yulduzchalari. zanjirli uzatmalarning yulduzchalari slindrsimon tishli g‘ildiraklar tuzilishidan faqat tishli toj qismi bilangina farqlanadi. 5-rasm. vtulka-rolikli va vtulkali zanjirlar yulduzchalarining o‘lchamlari zanjir va yulduzchalar materiallari. zanjirlar va yulduzchalar materiallari yeyilish va zarbli …

5 / 18

yuklamalarni va uzatmadagi shovqinni kamaytirish imkonini beruvchi istiqbolli tadbirlardan hisoblanadi. zanjir va yulduzchalar uchun ishlatiladigan materiallar to‘g‘risidagi to‘liq tavsiya ma’lumotlarni tegishli ma'lumotnomalar va maxsus adabiyotlardan topish mumkin. zanjirli uzatmalardagi kuchlar zanjirli uzatmaning kuch tarhi tasmali uzatmalardagi kuch tarhiga o‘xshashdir. zanjirli uzatmalarda ham f1 va f2 - yetakchi va yetaklanuvchi tarmoqlardagi taranglik kuchlri; ft - aylana kuch; f0 - dastlabki taranglik kuchi; fv - markazdan qochma kuchlardan hosil bo‘ladigan taranglik kuchi farqlanadi. tasmali uzatmalarga o‘xshash yulduzchalardagi aylana kuchining qiymati, n: zanjirli uzatmalardagi dastlabki taranglik kuchini zanjir erkin (salt) tarmog‘i og‘irlik kuchi sifatida aniqlash qabul qilingan: 6-rasm. zanjir zvenolaridagi kuchlar epyurasi yetaklanuvchi tarmoqning taranglik kuchi f2 dastlabki taranglik kuchi f0 yoki markazdan qochma kuchlardan hosil bo‘ladigan fv kuchlarning qaysi biri katta bo‘lsa, o‘shanisiga teng bo‘ladi: yoki yulduzcha vallariga ta’sir ko‘rsatadigan kuch: zanjirli uzatma kinematikasi va dinamikasi zanjirning notekis harakati va tebranishi. zanjirning bir muncha og‘ir bo‘lishi va unda solqilikning mavjudligi harakatdagi uzatmada …
