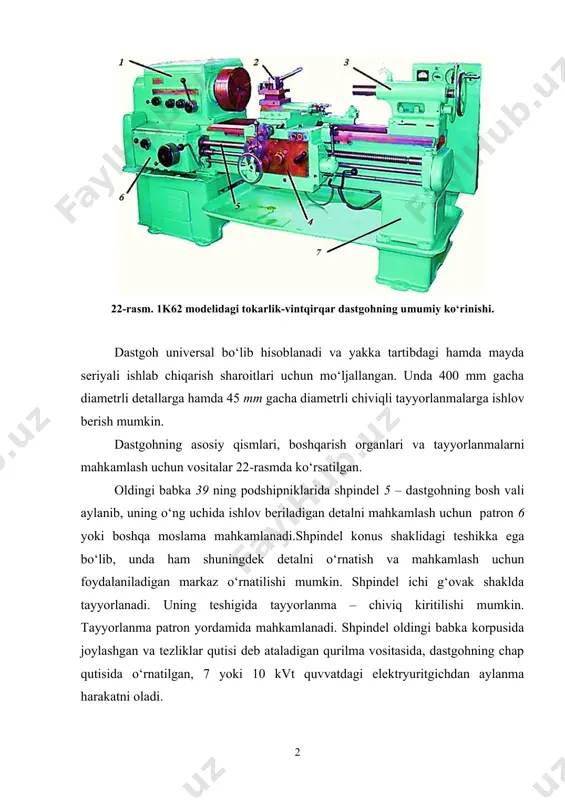

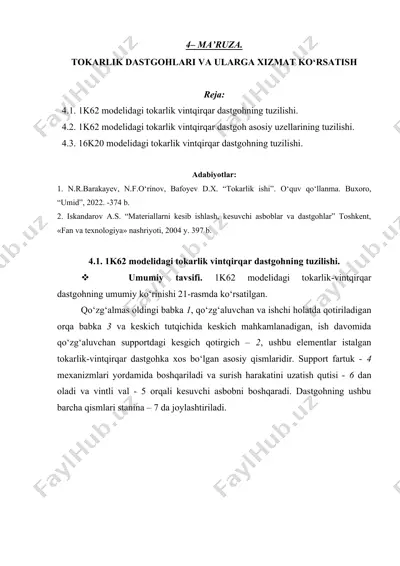

fan buyicha bilim,kunikma va malakaga kuyiladigan talablar 4– ma’ruza. tokarlik dastgohlari va ularga xizmat ko‘rsatish reja: 4.1. 1k62 modelidagi tokarlik vintqirqar dastgohning tuzilishi. 4.2. 1k62 modelidagi tokarlik vintqirqar dastgoh asosiy uzellarining tuzilishi. 4.3. 16k20 modelidagi tokarlik vintqirqar dastgohning tuzilishi. adabiyotlar: 1. n.r.barakayev, n.f.o‘rinov, bafoyev d.x. “tokarlik ishi”. o‘quv qo‘llanma. buxoro, “umid”, 2022. -374 b. 2. iskandarov a.s. “materiallarni kesib ishlash, kesuvchi asboblar va dastgohlar” toshkent, «fan va texnologiya» nashriyoti, 2004 y. 397 b. 4.1. 1k62 modelidagi tokarlik vintqirqar dastgohning tuzilishi. · umumiy tavsifi. 1k62 modelidagi tokarlikvintqirqar dastgohning umumiy ko‘rinishi 21rasmda ko‘rsatilgan. qo‘zg‘almas oldingi babka 1, qo‘zg‘aluvchan va ishchi holatda qotiriladigan orqa babka 3 va keskich tutqichida keskich mahkamlanadigan, ish davomida qo‘zg‘aluvchan supportdagi kesgich qotirgich – 2, ushbu elementlar istalgan tokarlikvintqirqar dastgohka xos bo‘lgan asosiy qismlaridir. support fartuk - 4 mexanizmlari yordamida boshqariladi va surish harakatini uzatish qutisi - 6 dan oladi va vintli val - 5 orqali kesuvchi asbobni boshqaradi. …

2 / 24

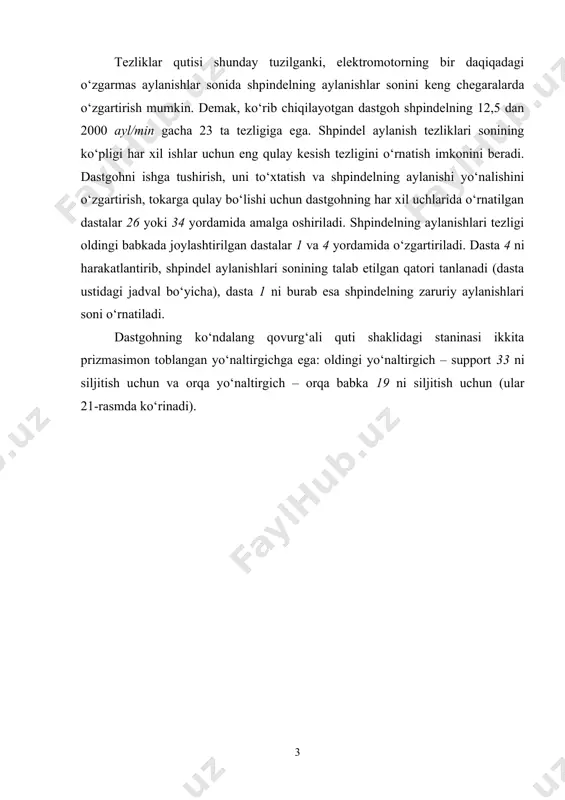

uchun foydalaniladigan markaz o‘rnatilishi mumkin. shpindel ichi g‘ovak shaklda tayyorlanadi. uning teshigida tayyorlanma – chiviq kiritilishi mumkin. tayyorlanma patron yordamida mahkamlanadi. shpindel oldingi babka korpusida joylashgan va tezliklar qutisi deb ataladigan qurilma vositasida, dastgohning chap qutisida o‘rnatilgan, 7 yoki 10 kvt quvvatdagi elektryuritgichdan aylanma harakatni oladi. tezliklar qutisi shunday tuzilganki, elektromotorning bir daqiqadagi o‘zgarmas aylanishlar sonida shpindelning aylanishlar sonini keng chegaralarda o‘zgartirish mumkin. demak, ko‘rib chiqilayotgan dastgoh shpindelning 12,5 dan 2000 ayl/min gacha 23 ta tezligiga ega. shpindel aylanish tezliklari sonining ko‘pligi har xil ishlar uchun eng qulay kesish tezligini o‘rnatish imkonini beradi. dastgohni ishga tushirish, uni to‘xtatish va shpindelning aylanishi yo‘nalishini o‘zgartirish, tokarga qulay bo‘lishi uchun dastgohning har xil uchlarida o‘rnatilgan dastalar 26 yoki 34 yordamida amalga oshiriladi. shpindelning aylanishlari tezligi oldingi babkada joylashtirilgan dastalar 1 va 4 yordamida o‘zgartiriladi. dasta 4 ni harakatlantirib, shpindel aylanishlari sonining talab etilgan qatori tanlanadi (dasta ustidagi jadval bo‘yicha), dasta 1 ni burab …

3 / 24

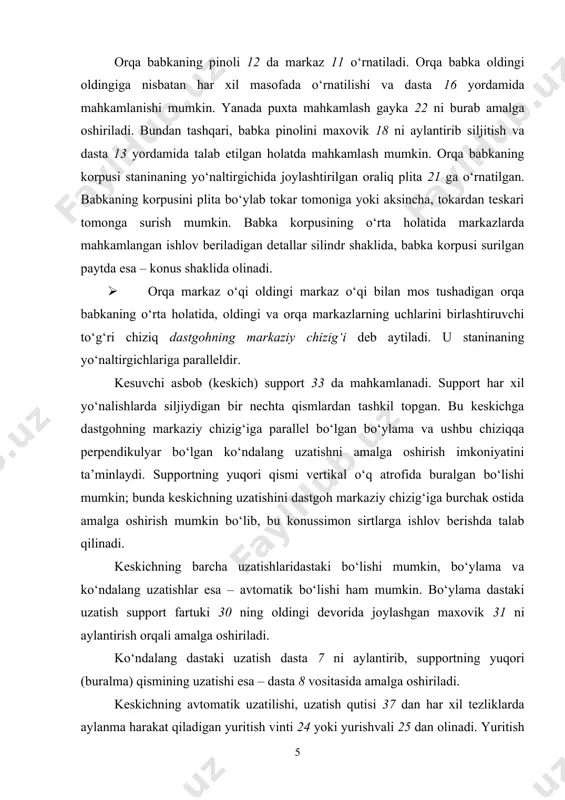

yo‘naltirgichida joylashtirilgan oraliq plita 21 ga o‘rnatilgan. babkaning korpusini plita bo‘ylab tokar tomoniga yoki aksincha, tokardan teskari tomonga surish mumkin. babka korpusining o‘rta holatida markazlarda mahkamlangan ishlov beriladigan detallar silindr shaklida, babka korpusi surilgan paytda esa – konus shaklida olinadi. · orqa markaz o‘qi oldingi markaz o‘qi bilan mos tushadigan orqa babkaning o‘rta holatida, oldingi va orqa markazlarning uchlarini birlashtiruvchi to‘g‘ri chiziq dastgohning markaziy chizig‘i deb aytiladi. u staninaning yo‘naltirgichlariga paralleldir. kesuvchi asbob (keskich) support 33 da mahkamlanadi. support har xil yo‘nalishlarda siljiydigan bir nechta qismlardan tashkil topgan. bu keskichga dastgohning markaziy chizig‘iga parallel bo‘lgan bo‘ylama va ushbu chiziqqa perpendikulyar bo‘lgan ko‘ndalang uzatishni amalga oshirish imkoniyatini ta’minlaydi. supportning yuqori qismi vertikal o‘q atrofida buralgan bo‘lishi mumkin; bunda keskichning uzatishini dastgoh markaziy chizig‘iga burchak ostida amalga oshirish mumkin bo‘lib, bu konussimon sirtlarga ishlov berishda talab qilinadi. keskichning barcha uzatishlaridastaki bo‘lishi mumkin, bo‘ylama va ko‘ndalang uzatishlar esa – avtomatik bo‘lishi ham mumkin. …

4 / 24

amida yuritish vintining ajratish gaykasini, dasta 10 yordamida esa – yuritish validan olinadigan uzatishlarni qo‘shish va ajratish amalga oshiriladi. dasta 10 mnemonik deb ataladi, chunki dastaning buralish yo‘nalishi qo‘shiladigan ko‘ndalang va bo‘ylama uzatishlarning yo‘nalishlari bilan mos tushadi. dasta 10 ning ichida tugma 9 o‘rnatilgan bo‘lib, uni bosganda dasta 10 bilan qo‘shiladigan uzatishlar tezlashtirilgan (tezlashtirilgan siljishlar elektr yuritgichi 23 dan) kattalikka erishib, bu supportning salt siljishlari uchuun qo‘llaniladi. dasta 3 yuritish vintining aylanish yo‘nalishini o‘zgartirish uchun xizmat qiladi, bu esa chap rezbalar ochishda zarur bo‘lgan support siljishining yo‘nalishini o‘zgartirishni keltirib chiqaradi. uzatishlar qutisi qoplama 38 ostida joylashtirilgan gitara orqali tishli g‘ildiraklar yordamida dastgoh shpindeli bilan shunday bog‘langanki, bunda shpindelning aylanish tezligi va keskichning uzatish kattaligi faqat moslangan bo‘ladi. uzatishlar qutisi shunday qurilganki, dasta 35 va 36 larni har xil holatda o‘rnatib va shuningdek dasta2 dan foydalanib, metrik va dyuym (25,5 mm)li rezbalarning davst bo‘yicha qabul qilingan qadamlariga mos keluvchi uzatishlarni (yuritish …

5 / 24

gacha bo‘lgan pitchli rezbalar kesish mumkin. bundan tashqari, dastgohda ishlaganda yuritish vali orqali 0,070 dan 4,16 mm/ayl gacha bo‘ylama avtomatik uzatishlar va 0,035 dan 2,08 mm/ayl gacha ko‘ndalang avtomatik yurishlar hosil qilish mumkin. bosh elektrdvigatelni ishga tushirish va to‘xtatish tugmacha 29 ni bosib, dastgohning o‘ng tumbasida joylashtirilgan emulsiyani uzatish uchun nasosni ulash – ulabuzgich 14 yordamida amalga oshiriladi. elektr energiyasini va yoritishni ulash uchun ulabuzgichlar 15 va17 xizmat qiladi. dastgohning barcha elektr jihozlari shkaf 20 da joylashtirilgan. 4.2. 1k62 modelidagi tokarlik vintqirqar dastgoh asosiy uzellarining tuzilishi. · friksion muftani almashlab ulash mexanizmi. shpindelning to‘g‘ri va teskari aylanishini ulashning ko‘p diskli friksion muftasi (23rasm) dasta 19 va 17 lar (22rasmdagi 34 va 26) bilan boshqariladi. stanokni sozlash paytida dasta 19 dan foydalaniladi, ishlash vaqtida esa dasta doimo fartuk bilan birga valik 18 (22rasmda u yuritish vali 25 dan pastda joylashgan) bo‘ylab siljiydigan dasta 17 dan foydalaniladi. bu valik butun uzunligi bo‘yicha …
