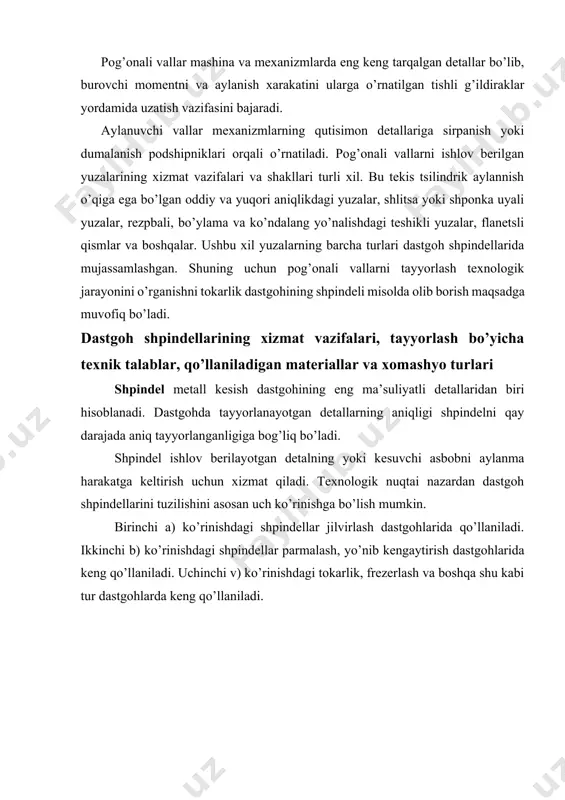

1699433245.docx dastgoh shpindellarini tayyorlash texnologiyasi reja: 1. dastgoh shpindellarining xizmat vazifalari, tayyorlash bo’yicha texnik talablar, qo’llaniladigan materiallar va xomashyo turlari. 2. mexanik ishlov berish jarayonining ketma-ketligi va bajarish tartibi. 3. shpindellarni nazorat qilish. pog’onali vallar mashina va mexanizmlarda eng keng tarqalgan detallar bo’lib, burovchi momentni va aylanish xarakatini ularga o’rnatilgan tishli g’ildiraklar yordamida uzatish vazifasini bajaradi. aylanuvchi vallar mexanizmlarning qutisimon detallariga sirpanish yoki dumalanish podshipniklari orqali o’rnatiladi. pog’onali vallarni ishlov berilgan yuzalarining xizmat vazifalari va shakllari turli xil. bu tekis tsilindrik aylannish o’qiga ega bo’lgan oddiy va yuqori aniqlikdagi yuzalar, shlitsa yoki shponka uyali yuzalar, rezpbali, bo’ylama va ko’ndalang yo’nalishdagi teshikli yuzalar, flanetsli qismlar va boshqalar. ushbu xil yuzalarning barcha turlari dastgoh shpindellarida mujassamlashgan. shuning uchun pog’onali vallarni tayyorlash texnologik jarayonini o’rganishni tokarlik dastgohining shpindeli misolda olib borish maqsadga muvofiq bo’ladi. dastgoh shpindellarining xizmat vazifalari, tayyorlash bo’yicha texnik talablar, qo’llaniladigan materiallar va xomashyo turlari shpindel metall kesish dastgohining eng ma’suliyatli …

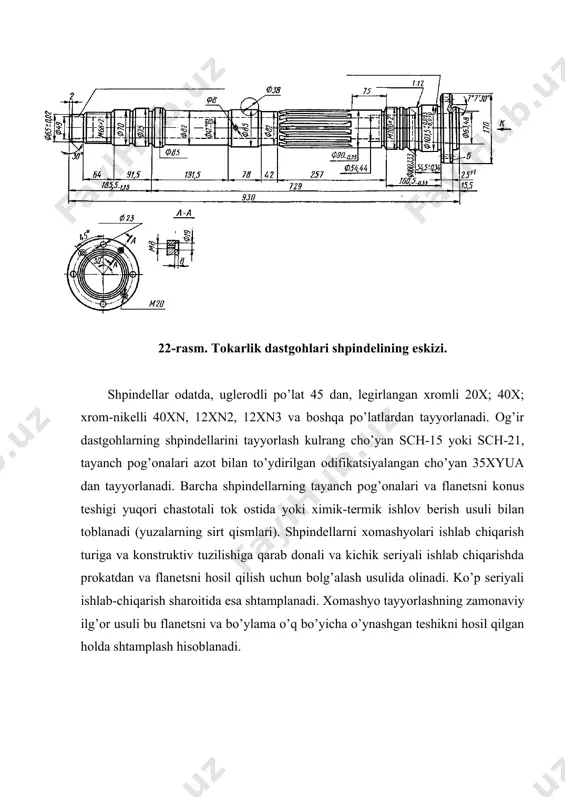

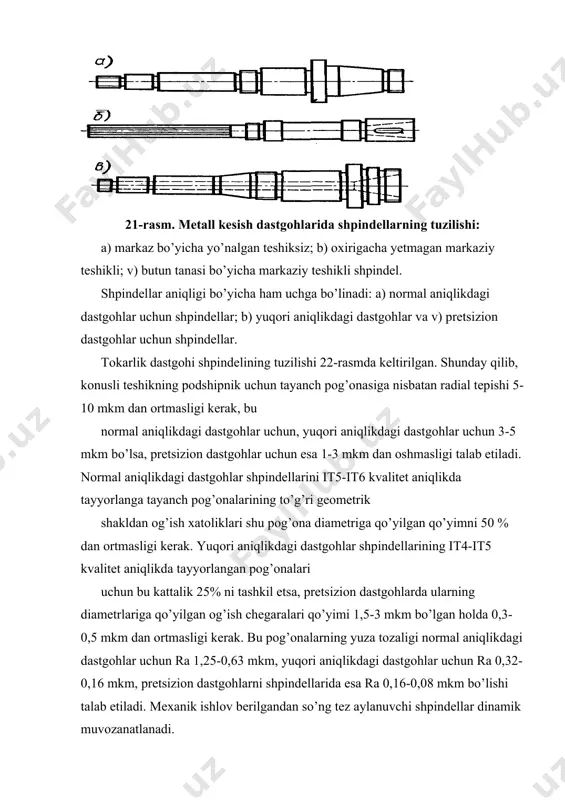

kesish dastgohlarida shpindellarning tuzilishi: a) markaz bo’yicha yo’nalgan teshiksiz; b) oxirigacha yetmagan markaziy teshikli; v) butun tanasi bo’yicha markaziy teshikli shpindel. shpindellar aniqligi bo’yicha ham uchga bo’linadi: a) normal aniqlikdagi dastgohlar uchun shpindellar; b) yuqori aniqlikdagi dastgohlar va v) pretsizion dastgohlar uchun shpindellar. tokarlik dastgohi shpindelining tuzilishi 22-rasmda keltirilgan. shunday qilib, konusli teshikning podshipnik uchun tayanch pog’onasiga nisbatan radial tepishi 5-10 mkm dan ortmasligi kerak, bu normal aniqlikdagi dastgohlar uchun, yuqori aniqlikdagi dastgohlar uchun 3-5 mkm bo’lsa, pretsizion dastgohlar uchun esa 1-3 mkm dan oshmasligi talab etiladi. normal aniqlikdagi dastgohlar shpindellarini it5-it6 kvalitet aniqlikda tayyorlanga tayanch pog’onalarining to’g’ri geometrik shakldan og’ish xatoliklari shu pog’ona diametriga qo’yilgan qo’yimni 50 % dan ortmasligi kerak. yuqori aniqlikdagi dastgohlar shpindellarining it4-it5 kvalitet aniqlikda tayyorlangan pog’onalari uchun bu kattalik 25% ni tashkil etsa, pretsizion dastgohlarda ularning diametrlariga qo’yilgan og’ish chegaralari qo’yimi 1,5-3 mkm bo’lgan holda 0,3-0,5 mkm dan ortmasligi kerak. bu pog’onalarning yuza tozaligi normal …

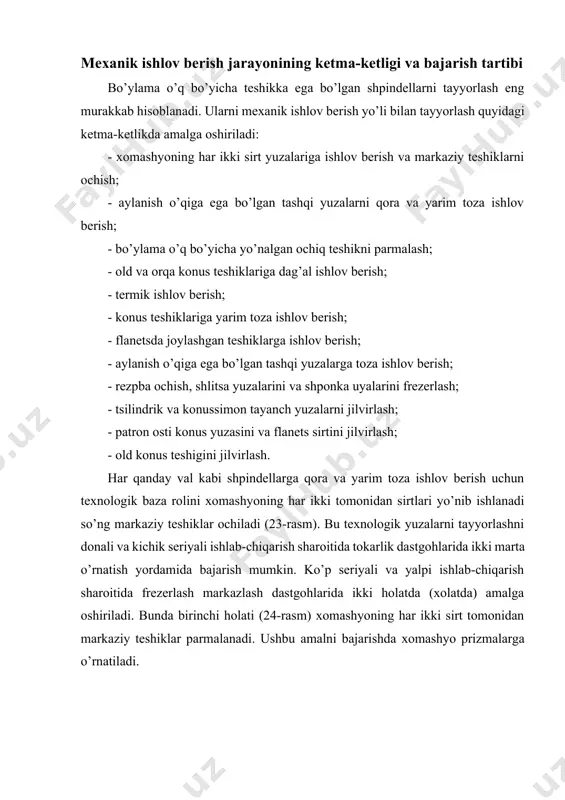

ida yoki ximik-termik ishlov berish usuli bilan toblanadi (yuzalarning sirt qismlari). shpindellarni xomashyolari ishlab chiqarish turiga va konstruktiv tuzilishiga qarab donali va kichik seriyali ishlab chiqarishda prokatdan va flanetsni hosil qilish uchun bolg’alash usulida olinadi. ko’p seriyali ishlab-chiqarish sharoitida esa shtamplanadi. xomashyo tayyorlashning zamonaviy ilg’or usuli bu flanetsni va bo’ylama o’q bo’yicha o’ynashgan teshikni hosil qilgan holda shtamplash hisoblanadi. mexanik ishlov berish jarayonining ketma-ketligi va bajarish tartibi bo’ylama o’q bo’yicha teshikka ega bo’lgan shpindellarni tayyorlash eng murakkab hisoblanadi. ularni mexanik ishlov berish yo’li bilan tayyorlash quyidagi ketma-ketlikda amalga oshiriladi: - xomashyoning har ikki sirt yuzalariga ishlov berish va markaziy teshiklarni ochish; - aylanish o’qiga ega bo’lgan tashqi yuzalarni qora va yarim toza ishlov berish; - bo’ylama o’q bo’yicha yo’nalgan ochiq teshikni parmalash; - old va orqa konus teshiklariga dag’al ishlov berish; - termik ishlov berish; - konus teshiklariga yarim toza ishlov berish; - flanetsda joylashgan teshiklarga ishlov berish; - aylanish …

markaziy teshiklar parmalanadi. ushbu amalni bajarishda xomashyo prizmalarga o’rnatiladi. 23-rasm. markaziy teshiklar. 24-rasm. frezerlash-markazlash dastgohlarida ishlov berish. ko’p seriyali ishlab-chiqarish sharoitida bunday amallarni bajarishning eng ilg’or usullaridan biri o’zi markazlovchi, ya’ni har ikkala prizma ham xarakatlanuvchi moslamadan foydalanib frezerlash-markazlash dastgohini qo’llashdir. bu usul shpindel xomashyosini geometrik o’qi emas balki dinamik o’qi bo’yicha markazlashni ta’minlab tayyor shpindelni dinamik muvozanatlashni sezilarli darajada osonlashtiradi. donali va kichik seriyali ishlab-chiqarish sharoitida tashqi yuzalarga qora va yarim toza ishlov berish shpindelni pog’onalarini tokarlik dastgohlarida birin-keyin yo’nish bilan amalga oshiriladi. o’rta va ko’p seriyali ishlab-chiqarish sharoitida tokarlikgidrokopirlash dastgohlari keng qo’llaniladi. bu sharoitda shpinldelga 4 marta-chapdan, o’ngdan va qora hamda yarim toza ishlov berish ko’rinishida amalga oshiriladi. bundan tashqari, tokarlik-gidrokopirlash dastgohining ko’ndalang supportlaridagi kesuvchi asboblar shpindeldagi ariqchalarni ochish, faskalarni olish, sirtlani yo’nish va shu kabi ishlov berish turlarini bajaradi (25-rasm). so’ng shpindelni old va orqa konus teshigi vertikal parmalash datgohida avval pog’onali keyin esa konus shaklidagi zenkerlar …

aytiridi. so’ngra old konus teshigidan o’rnatish yuzasi sifatida foydalanib, flanetsdagi teshiklar parmalanadi. parmalash radial-parmalash dastgohida (nakladnoy) qoplanuvchi konduktorlardan foydalanib bajariladi. 26-rasm. bo’ylama yo’nalishda ochiq teshiklarga ega bo’lgan shpindel uchun ikki konusli asos (opravka). shpindelni tashqi aylanish yuzalariga toza ishlov berish yuqori aniqlikdagi tokarlik dastgohlarida bajariladi. shpindel har ikki konus teshiklari bo’yicha o’rnatiladi (26.-rasm): termik ishlov berilgan shpindel pog’onalarini yo’nish t30k10 qattiq qotishmasidan yoki yuqori qattiqlikdagi sintetik materiallardan tayyorlangan (teksoni, kubonit va boshqa) plastinkali keskichdan foydalanib amalga oshiriladi. shpindel pog’onachalari rezpbalarni ochishda tokarlik vint qirqish dastgohlaridan foydalaniladi. buning uchun rezpba ochish keskichlari yordamida bir necha marta qora ishlanib keyin 2-3 marta toza o’tish bajariladi. ko’p seriyali ishlab-chiqarishda bu amalni bir necha o’lchamli rezpba frezerlash asbobidan foydalanib rezpba frezerlash dastgohlarida bajariladi. rezpba frezerlash detalning 1,2 aylanishida bajariladi (0,2 aylanish radial yo’nalishdagi uzatishda frezani to’la kesish chuqurligiga kirishi). shponka uyalari, shlitsali yuzalarni frezerlash shpindelni konus teshiklari bo’yicha o’rnatilgan holda bajariladi (26-rasm), chunki bu …
