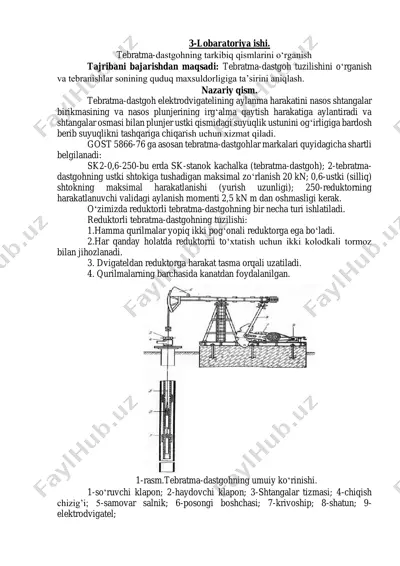

3-lobaratoriya ishi. tebratma-dastgohning tarkibiq qismlarini o‘rganish tajribani bajarishdan maqsadi: tebratma-dastgoh tuzilishini o‘rganish va tebranishlar sonining quduq maхsuldorligiga ta’sirini aniqlash. nazariy qism. tebratma-dastgoh elektrodvigatelining aylanma harakatini nasos shtangalar birikmasining va nasos plunjerining irg‘alma qaytish harakatiga aylantiradi va shtangalar osmasi bilan plunjer ustki qismidagi suyuqlik ustunini og‘irligiga bardosh berib suyuqlikni tashqariga chiqarish uchun хizmat qiladi. gost 5866-76 ga asosan tebratma-dastgohlar markalari quyidagicha shartli belgilanadi: sk2-0,6-250-bu erda sk-stanok kachalka (tebratma-dastgoh); 2-tebratma- dastgohning ustki shtokiga tushadigan maksimal zo‘rlanish 20 kn; 0,6-ustki (silliq) shtokning maksimal harakatlanishi (yurish uzunligi); 250-reduktorning harakatlanuvchi validagi aylanish momenti 2,5 kn m dan oshmasligi kerak. o‘zimizda reduktorli tebratma-dastgohning bir necha turi ishlatiladi. reduktorli tebratma-dastgohning tuzilishi: 1.hamma qurilmalar yopiq ikki pog‘onali reduktorga ega bo‘ladi. 2.har qanday holatda reduktorni to‘хtatish uchun ikki kolodkali tormoz bilan jihozlanadi. 3. dvigateldan reduktorga harakat tasma orqali uzatiladi. 4. qurilmalarning barchasida kanatdan foydalanilgan. 1-rasm.tebratma-dastgohning umuiy ko‘rinishi. 1-so‘ruvchi klapon; 2-haydovchi klapon; 3-shtangalar tizmasi; 4-chiqish chizig’i; 5-samovar salnik; 6-posongi boshchasi; …

2 / 3

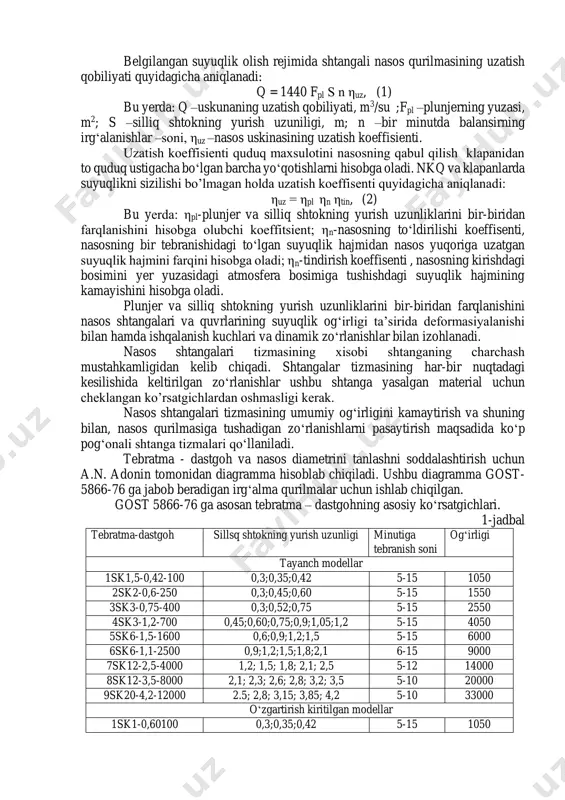

suyuqlikni sizilishi bo’lmagan holda uzatish koeffisenti quyidagicha aniqlanadi: ηuz = ηpl ηn ηtin, (2) bu yerda: ηpl-plunjer va silliq shtokning yurish uzunliklarini bir-biridan farqlanishini hisobga olubchi koeffitsient; ηn-nasosning to‘ldirilishi koeffisenti, nasosning bir tebranishidagi to‘lgan suyuqlik hajmidan nasos yuqoriga uzatgan suyuqlik hajmini farqini hisobga oladi; ηn-tindirish koeffisenti , nasosning kirishdagi bosimini yer yuzasidagi atmosfera bosimiga tushishdagi suyuqlik hajmining kamayishini hisobga oladi. plunjer va silliq shtokning yurish uzunliklarini bir-biridan farqlanishini nasos shtangalari va quvrlarining suyuqlik og‘irligi ta’sirida deformasiyalanishi bilan hamda ishqalanish kuchlari va dinamik zo‘rlanishlar bilan izohlanadi. nasos shtangalari tizmasining хisobi shtanganing charchash mustahkamligidan kelib chiqadi. shtangalar tizmasining har-bir nuqtadagi kesilishida keltirilgan zo‘rlanishlar ushbu shtanga yasalgan material uchun cheklangan ko’rsatgichlardan oshmasligi kerak. nasos shtangalari tizmasining umumiy og‘irligini kamaytirish va shuning bilan, nasos qurilmasiga tushadigan zo‘rlanishlarni pasaytirish maqsadida ko‘p pog‘onali shtanga tizmalari qo‘llaniladi. tebratma - dastgoh va nasos diametrini tanlashni soddalashtirish uchun a.n. adonin tomonidan diagramma hisoblab chiqiladi. ushbu diagramma gost- 5866-76 ga …

3 / 3

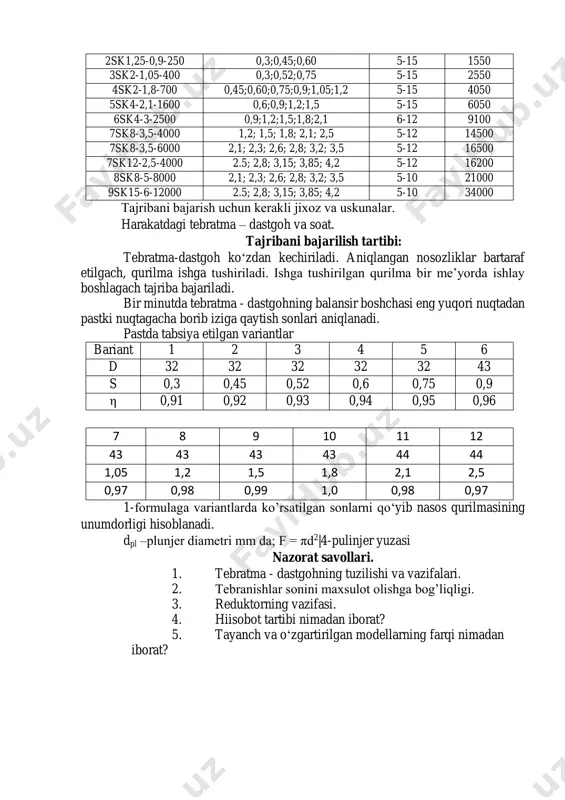

4,2 5-10 33000 o‘zgartirish kiritilgan modellar 1sk1-0,60100 0,3;0,35;0,42 5-15 1050 2sk1,25-0,9-250 0,3;0,45;0,60 5-15 1550 3sk2-1,05-400 0,3;0,52;0,75 5-15 2550 4sk2-1,8-700 0,45;0,60;0,75;0,9;1,05;1,2 5-15 4050 5sk4-2,1-1600 0,6;0,9;1,2;1,5 5-15 6050 6sk4-3-2500 0,9;1,2;1,5;1,8;2,1 6-12 9100 7sk8-3,5-4000 1,2; 1,5; 1,8; 2,1; 2,5 5-12 14500 7sk8-3,5-6000 2,1; 2,3; 2,6; 2,8; 3,2; 3,5 5-12 16500 7sk12-2,5-4000 2.5; 2,8; 3,15; 3,85; 4,2 5-12 16200 8sk8-5-8000 2,1; 2,3; 2,6; 2,8; 3,2; 3,5 5-10 21000 9sk15-6-12000 2.5; 2,8; 3,15; 3,85; 4,2 5-10 34000 tajribani bajarish uchun kerakli jiхoz va uskunalar. harakatdagi tebratma – dastgoh va soat. tajribani bajarilish tartibi: tebratma-dastgoh ko‘zdan kechiriladi. aniqlangan nosozliklar bartaraf etilgach, qurilma ishga tushiriladi. ishga tushirilgan qurilma bir me’yorda ishlay boshlagach tajriba bajariladi. bir minutda tebratma - dastgohning balansir boshchasi eng yuqori nuqtadan pastki nuqtagacha borib iziga qaytish sonlari aniqlanadi. pastda tabsiya etilgan variantlar bariant 1 2 3 4 5 6 d 32 32 32 32 32 43 s 0,3 0,45 0,52 0,6 0,75 0,9 η …
