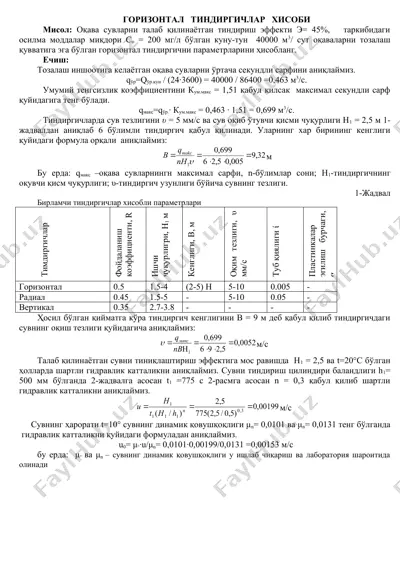

тиндиргичлар хисоби горизонтал тиндиргичлар хисоби мисол: оқава сувларни талаб қилинаётган тиндириш эффекти э= 45%, таркибидаги осилма моддалар миқдори со = 200 мг/л бўлган куну-тун 40000 м3/ сут оқаваларни тозалаш қувватига эга бўлган горизонтал тиндиргични параметрларини ҳисобланг. ечиш: тозалаш иншоотига келаётган оқава сувларни ўртача секундли сарфини аниқлаймиз. qўр=qўр.кун / (24·3600) = 40000 / 86400 =0,463 м3/с. умумий тенгсизлик коэффициентини кум.макс = 1,51 қабул қилсак максимал секундли сарф қуйидагига тенг бўлади. qмакс=qўр.· кум.макс = 0,463 · 1,51 = 0,699 м3/с. тиндиргичларда сув тезлигини υ = 5 мм/с ва сув оқиб ўтувчи қисми чуқурлиги н1 = 2,5 м 1-жадвалдан аниқлаб 6 бўлимли тиндиргич қабул қилинади. уларнинг хар бирининг кенглиги қуйидаги формула орқали аниқлаймиз: м бу ерда: qмакс –оқава сувларнингн максимал сарфи, n-бўлимлар сони; h1-тиндиргичнинг оқувчи қисм чуқурлиги; υ-тиндиргич узунлиги бўйича сувнинг тезлиги. 1-жадвал бирламчи тиндиргичлар хисобли параметрлари тимдиргичлар фойдаланиш коэффициенти, r ишчи чуқурлигри, h1 м кенглиги, в, м оқим тезлиги, υ мм/с туб …

2 / 3

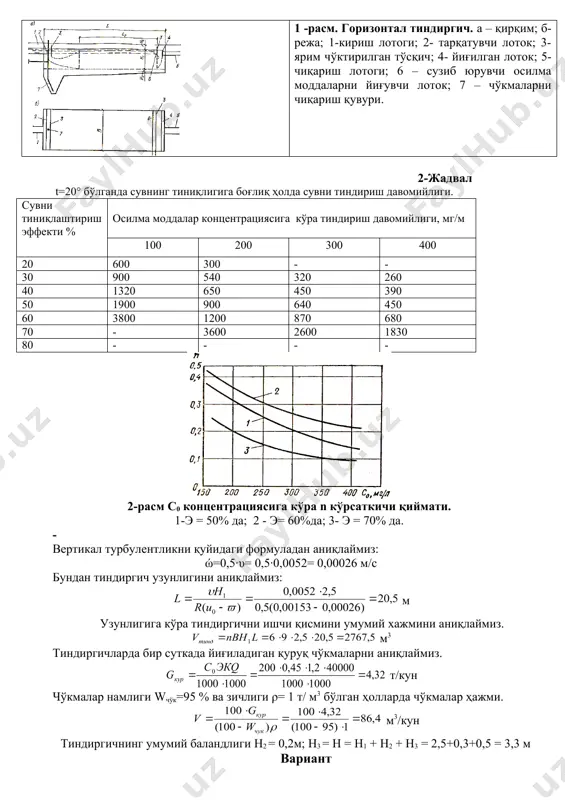

– қирқим; б- режа; 1-кириш лотоги; 2- тарқатувчи лоток; 3- ярим чўктирилган тўсқич; 4- йиғилган лоток; 5- чиқариш лотоги; 6 – сузиб юрувчи осилма моддаларни йиғувчи лоток; 7 – чўкмаларни чиқариш қувури. 2-жадвал t=20° бўлганда сувнинг тиниқлигига боғлиқ ҳолда сувни тиндириш давомийлиги. сувни тиниқлаштириш эффекти % осилма моддалар концентрациясига кўра тиндириш давомийлиги, мг/м 100 200 300 400 20 600 300 - - 30 900 540 320 260 40 1320 650 450 390 50 1900 900 640 450 60 3800 1200 870 680 70 - 3600 2600 1830 80 - - - - 2-расм с0 концентрациясига кўра n кўрсаткичи қиймати. 1-э = 50% да; 2 - э= 60%да; 3- э = 70% да. вертикал турбулентликни қуйидаги формуладан аниқлаймиз: ώ=0,5·υ= 0,5·0,0052= 0,00026 м/с бундан тиндиргич узунлигини аниқлаймиз: м узунлигига кўра тиндиргични ишчи қисмини умумий хажмини аниқлаймиз. м3 тиндиргичларда бир суткада йиғиладиган қуруқ чўкмаларни аниқлаймиз. т/кун чўкмалар намлиги wчўк=95 % ва зичлиги ρ= …

3 / 3

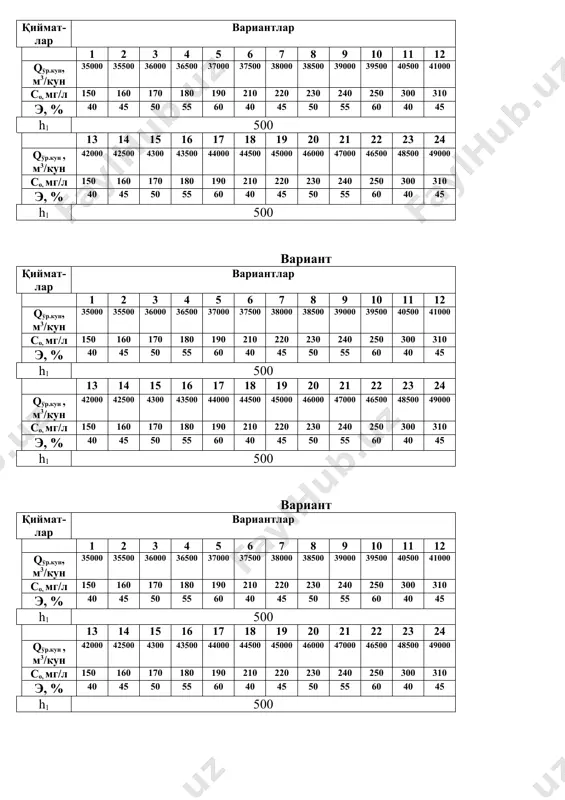

60 40 45 50 55 60 40 45 h1 500 вариант қиймат-лар вариантлар 1 2 3 4 5 6 7 8 9 10 11 12 qўр.кун, м3/кун 35000 35500 36000 36500 37000 37500 38000 38500 39000 39500 40500 41000 со, мг/л 150 160 170 180 190 210 220 230 240 250 300 310 э, % 40 45 50 55 60 40 45 50 55 60 40 45 h1 500 13 14 15 16 17 18 19 20 21 22 23 24 qўр.кун , м3/кун 42000 42500 4300 43500 44000 44500 45000 46000 47000 46500 48500 49000 со, мг/л 150 160 170 180 190 210 220 230 240 250 300 310 э, % 40 45 50 55 60 40 45 50 55 60 40 45 h1 500 _1325594521.unknown _1325594658.unknown _1326116390.unknown _1451742431.unknown _1451795735.unknown _1451829430.unknown _1451829576.unknown 32 , 9 005 , 0 5 , 2 6 699 , 0 1 = × × …
