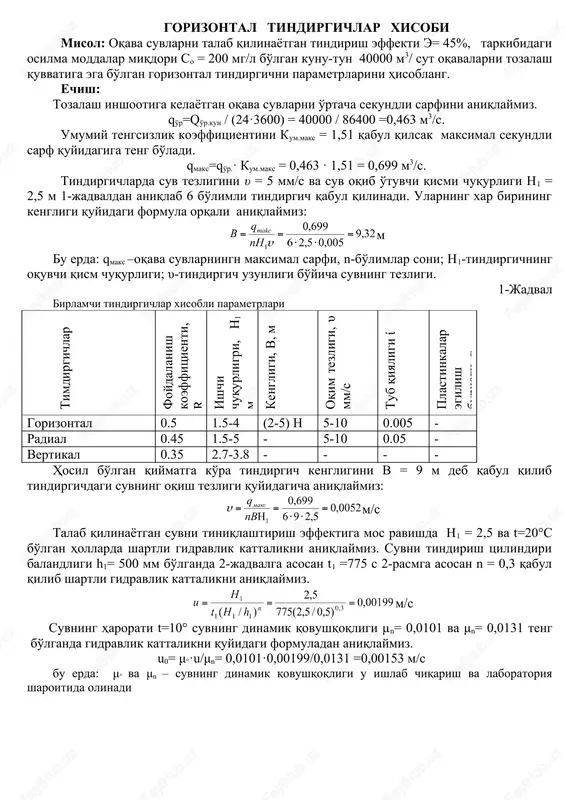

tindirgichlar xisobi gorizontal tindirgichlar xisobi misol: oqava suvlarni talab qilinayotgan tindirish effekti e= 45%, tarkibidagi osilma moddalar miqdori so = 200 mg/l bo'lgan kunu-tun 40000 m3/ sut oqavalarni tozalash quvvatiga ega bo'lgan gorizontal tindirgichni parametrlarini hisoblang. echish: tozalash inshootiga kelayotgan oqava suvlarni o'rtacha sekundli sarfini aniqlaymiz. qo'r=qo'r.kun / (24·3600) = 40000 / 86400 =0,463 m3/s. umumiy tengsizlik koeffitsientini kum.maks = 1,51 qabul qilsak maksimal sekundli sarf quyidagiga teng bo'ladi. qmaks=qo'r.· kum.maks = 0,463 · 1,51 = 0,699 m3/s. tindirgichlarda suv tezligini υ = 5 mm/s va suv oqib o'tuvchi qismi chuqurligi n1 = 2,5 m 1-jadvaldan aniqlab 6 bo'limli tindirgich qabul qilinadi. ularning xar birining kengligi quyidagi formula orqali aniqlaymiz: m bu erda: qmaks –oqava suvlarningn maksimal sarfi, n-bo'limlar soni; h1-tindirgichning oquvchi qism chuqurligi; υ-tindirgich uzunligi bo'yicha suvning tezligi. 1-jadval birlamchi tindirgichlar xisobli parametrlari timdirgichlar foydalanish koeffitsienti, r ishchi chuqurligri, h1 m kengligi, v, m oqim tezligi, υ mm/s tub …

2 / 5

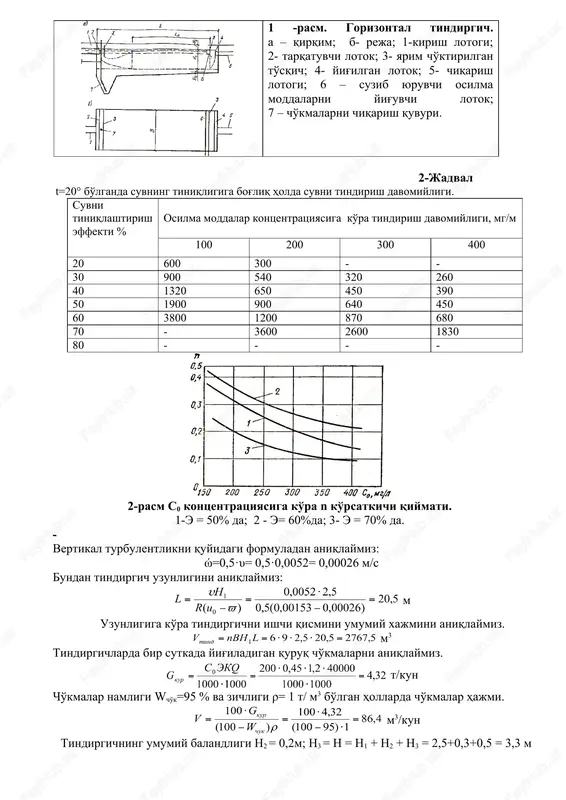

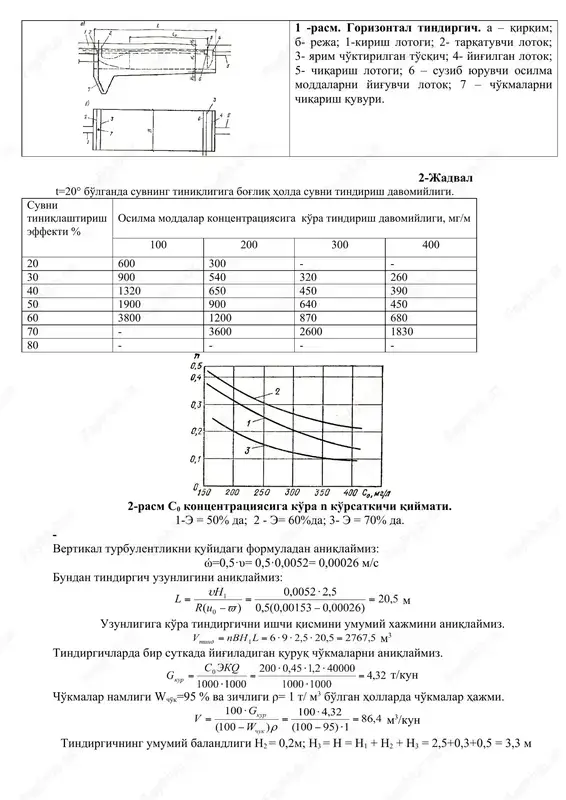

va laboratoriya sharoitida olinadi 1 -rasm. gorizontal tindirgich. a – qirqim; b- reja; 1-kirish lotogi; 2- tarqatuvchi lotok; 3- yarim cho'ktirilgan to'sqich; 4- yig'ilgan lotok; 5- chiqarish lotogi; 6 – suzib yuruvchi osilma moddalarni yig'uvchi lotok; 7 – cho'kmalarni chiqarish quvuri. 2-jadval t=20° bo'lganda suvning tiniqligiga bog'liq holda suvni tindirish davomiyligi. suvni tiniqlashtirish effekti % osilma moddalar kontsentratsiyasiga ko'ra tindirish davomiyligi, mg/m 100 200 300 400 20 600 300 - - 30 900 540 320 260 40 1320 650 450 390 50 1900 900 640 450 60 3800 1200 870 680 70 - 3600 2600 1830 80 - - - - 2-rasm s0 kontsentratsiyasiga ko'ra n ko'rsatkichi qiymati. 1-e = 50% da; 2 - e= 60%da; 3- e = 70% da. vertikal turbulentlikni quyidagi formuladan aniqlaymiz: ώ=0,5·υ= 0,5·0,0052= 0,00026 m/s bundan tindirgich uzunligini aniqlaymiz: m uzunligiga ko'ra tindirgichni ishchi qismini umumiy xajmini aniqlaymiz. m3 tindirgichlarda bir sutkada yig'iladigan quruq cho'kmalarni …

3 / 5

qmaks –oqava suvlarningn maksimal sarfi, n-bo'limlar soni; h1-tindirgichning oquvchi qism chuqurligi; υ-tindirgich uzunligi bo'yicha suvning tezligi. 1-jadval birlamchi tindirgichlar xisobli parametrlari timdirgichlar foydalanish koeffitsienti, r ishchi chuqurligri, h1 m kengligi, v, m oqim tezligi, υ mm/s tub qiyaligi ί plastinkalar egilish burchagi, α gorizontal 0.5 1.5-4 (2-5) h 5-10 0.005 - radial 0.45 1.5-5 - 5-10 0.05 - vertikal 0.35 2.7-3.8 - - - - hosil bo'lgan qiymatga ko'ra tindirgich kengligini v = 9 m deb qabul qilib tindirgichdagi suvning oqish tezligi quyidagicha aniqlaymiz: m/s talab qilinayotgan suvni tiniqlashtirish effektiga mos ravishda n1 = 2,5 va t=20°s bo'lgan hollarda shartli gidravlik kattalikni aniqlaymiz. suvni tindirish tsilindiri balandligi h1= 500 mm bo'lganda 2-jadvalga asosan t1 =775 s 2-rasmga asosan n = 0,3 qabul qilib shartli gidravlik kattalikni aniqlaymiz. m/s suvning harorati t=10° suvning dinamik qovushqoqligi μn= 0,0101 va μn= 0,0131 teng bo'lganda gidravlik kattalikni quyidagi formuladan aniqlaymiz. u0= μ°·u/μn= 0,0101·0,00199/0,0131 =0,00153 …

4 / 5

gich uzunligini aniqlaymiz: m uzunligiga ko'ra tindirgichni ishchi qismini umumiy xajmini aniqlaymiz. m3 tindirgichlarda bir sutkada yig'iladigan quruq cho'kmalarni aniqlaymiz. t/kun cho'kmalar namligi wcho'k=95 % va zichligi ρ= 1 t/ m3 bo'lgan hollarda cho'kmalar hajmi. m3/kun tindirgichning umumiy balandligi n2 = 0,2m; n3 = n = n1 + n2 + n3 = 2,5+0,3+0,5 = 3,3 m variant qiymat-lar variantlar 1 2 3 4 5 6 7 8 9 10 11 12 qo'r.kun, m3/kun 35000 35500 36000 36500 37000 37500 38000 38500 39000 39500 40500 41000 so, mg/l 150 160 170 180 190 210 220 230 240 250 300 310 e, % 40 45 50 55 60 40 45 50 55 60 40 45 h1 500 13 14 15 16 17 18 19 20 21 22 23 24 qo'r.kun , m3/kun 42000 40 ‘2500 4300 43500 44000 44500 45000 46000 47000 46500 48500 49000 so, mg/l 150 160 170 180 190 …
