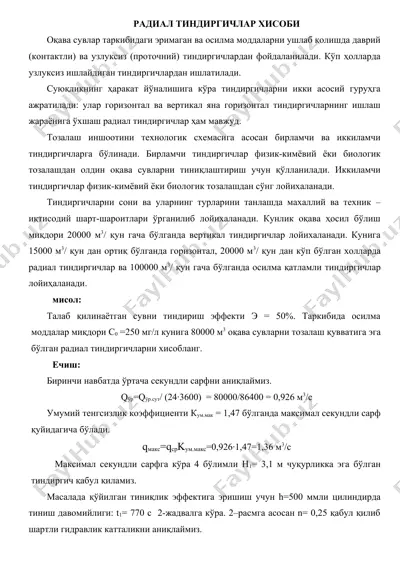

radial tindirgichlar xisobi radial tindirgichlar xisobi oqava suvlar tarkibidagi erimagan va osilma moddalarni ushlab qolishda davriy (kontaktli) va uzluksiz (protochniy) tindirgichlardan foydalaniladi. ko'p hollarda uzluksiz ishlaydigan tindirgichlardan ishlatiladi. suyuqlikning harakat yo'nalishiga ko'ra tindirgichlarni ikki asosiy guruhga ajratiladi: ular gorizontal va vertikal yana gorizontal tindirgichlarning ishlash jarayoniga o'xshash radial tindirgichlar ham mavjud. tozalash inshootini texnologik sxemasiga asosan birlamchi va ikkilamchi tindirgichlarga bo'linadi. birlamchi tindirgichlar fizik-kimyoviy yoki biologik tozalashdan oldin oqava suvlarni tiniqlashtirish uchun qo'llaniladi. ikkilamchi tindirgichlar fizik-kimyoviy yoki biologik tozalashdan so'ng loyixalanadi. tindirgichlarni soni va ularning turlarini tanlashda maxalliy va texnik – iqtisodiy shart-sharoitlari o'rganilib loyixalanadi. kunlik oqava hosil bo'lish miqdori 20000 m3/ qun gacha bo'lganda vertikal tindirgichlar loyixalanadi. kuniga 15000 m3/ qun dan ortiq bo'lganda gorizontal, 20000 m3/ qun dan ko'p bo'lgan xollarda radial tindirgichlar va 100000 m3/ qun gacha bo'lganda osilma qatlamli tindirgichlar loyihalanadi. misol: talab qilinayotgan suvni tindirish effekti e = 50%. tarkibida osilma moddalar miqdori s0 =250 …

2 / 6

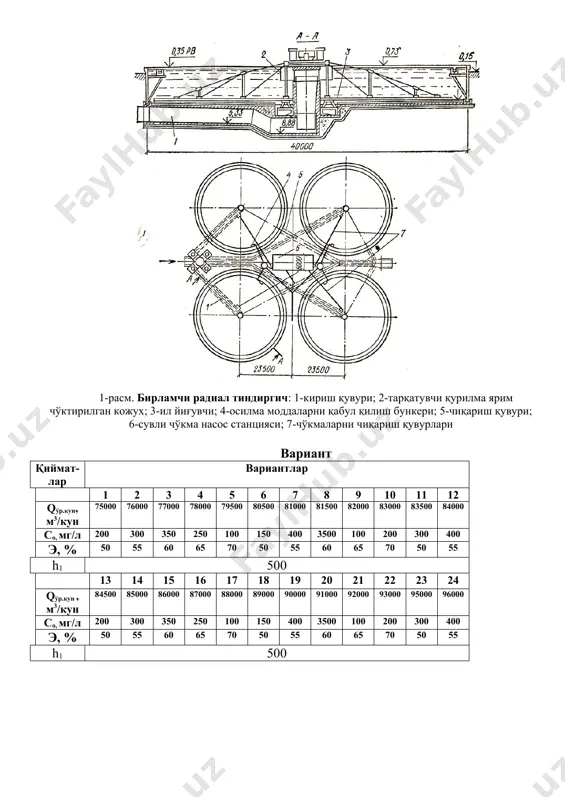

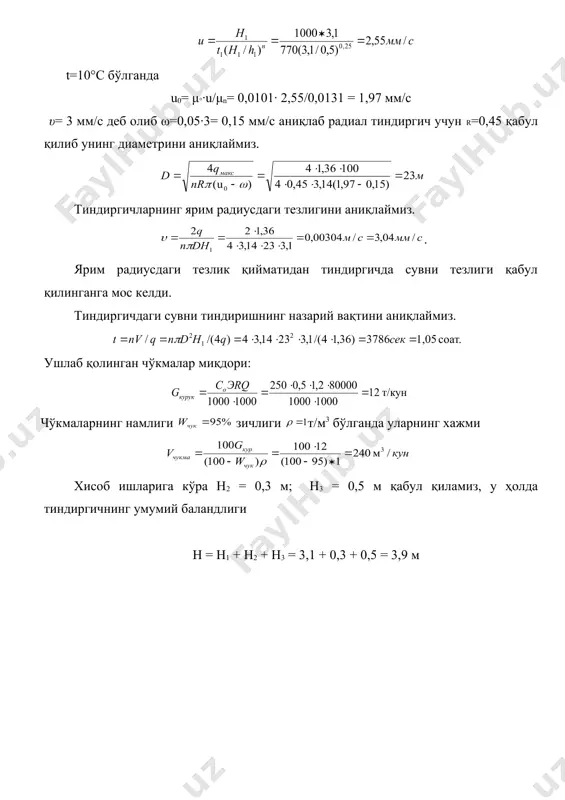

101· 2,55/0,0131 = 1,97 mm/s υ= 3 mm/s deb olib ω=0,05·3= 0,15 mm/s aniqlab radial tindirgich uchun r=0,45 qabul qilib uning diametrini aniqlaymiz. tindirgichlarning yarim radiusdagi tezligini aniqlaymiz. . yarim radiusdagi tezlik qiymatidan tindirgichda suvni tezligi qabul qilinganga mos keldi. tindirgichdagi suvni tindirishning nazariy vaqtini aniqlaymiz. ushlab qolingan cho'kmalar miqdori: cho'kmalarning namligi zichligi t/m3 bo'lganda ularning xajmi xisob ishlariga ko'ra n2 = 0,3 m; n3 = 0,5 m qabul qilamiz, u holda tindirgichning umumiy balandligi n = n1 + n2 + n3 = 3,1 + 0,3 + 0,5 = 3,9 m 1-rasm. birlamchi radial tindirgich: 1-kirish quvuri; 2-tarqatuvchi qurilma yarim cho'ktirilgan kojux; 3-il yig'uvchi; 4-osilma moddalarni qabul qilish bunkeri; 5-chiqarish quvuri; 6-suvli cho'kma nasos stantsiyasi; 7-cho'kmalarni chiqarish quvurlari variant qiymat-lar variantlar 1 2 3 4 5 6 7 8 9 10 11 12 qo'r.kun, m3/kun 75000 76000 77000 78000 79500 80500 81000 81500 82000 83000 83500 84000 so, mg/l 200 …

3 / 6

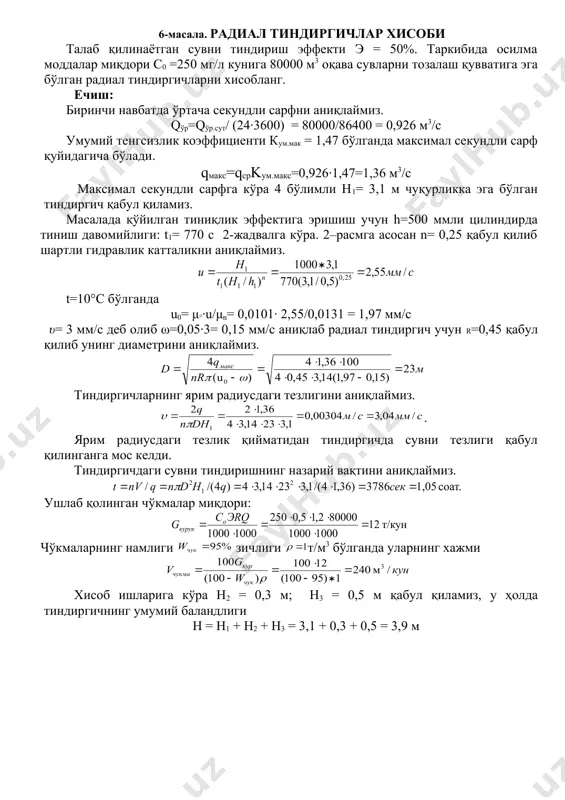

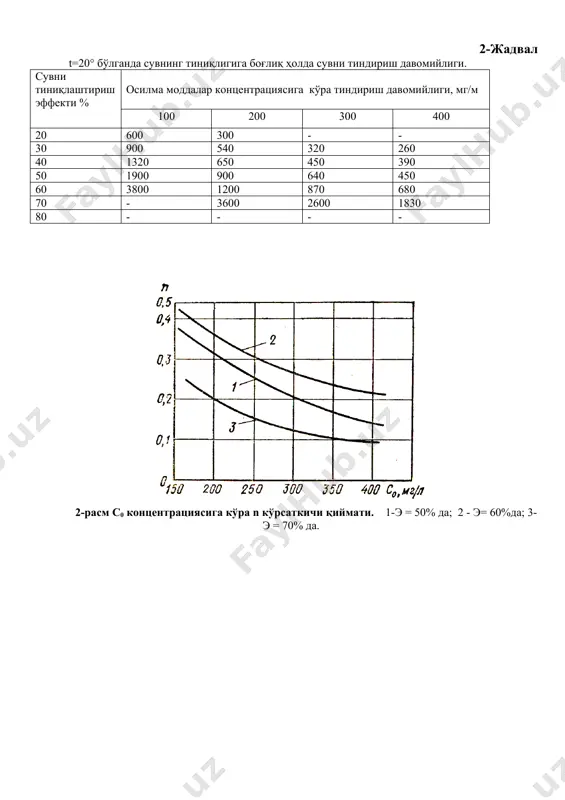

ang. echish: birinchi navbatda o'rtacha sekundli sarfni aniqlaymiz. qo'r=qo'r.sut/ (24·3600) = 80000/86400 = 0,926 m3/s umumiy tengsizlik koeffitsienti kum.mak = 1,47 bo'lganda maksimal sekundli sarf quyidagicha bo'ladi. qmaks=qsrkum.maks=0,926·1,47=1,36 m3/s maksimal sekundli sarfga ko'ra 4 bo'limli n1= 3,1 m chuqurlikka ega bo'lgan tindirgich qabul qilamiz. masalada qo'yilgan tiniqlik effektiga erishish uchun h=500 mmli tsilindirda tinish davomiyligi: t1= 770 s 2-jadvalga ko'ra. 2–rasmga asosan n= 0,25 qabul qilib shartli gidravlik kattalikni aniqlaymiz. t=10°s bo'lganda u0= μ°·u/μn= 0,0101· 2,55/0,0131 = 1,97 mm/s υ= 3 mm/s deb olib ω=0,05·3= 0,15 mm/s aniqlab radial tindirgich uchun r=0,45 qabul qilib uning diametrini aniqlaymiz. tindirgichlarning yarim radiusdagi tezligini aniqlaymiz. . yarim radiusdagi tezlik qiymatidan tindirgichda suvni tezligi qabul qilinganga mos keldi. tindirgichdagi suvni tindirishning nazariy vaqtini aniqlaymiz. ushlab qolingan cho'kmalar miqdori: cho'kmalarning namligi zichligi t/m3 bo'lganda ularning xajmi xisob ishlariga ko'ra n2 = 0,3 m; n3 = 0,5 m qabul qilamiz, u holda tindirgichning umumiy balandligi n …

4 / 6

g v chuk kur chukma / m 240 1 ) 95 100 ( 12 100 ) 100 ( 100 3 = * - × = - = r s mm h h t h u n / 55 , 2 ) 5 , 0 / 1 , 3 ( 770 1 , 3 1000 ) / ( 25 , 0 1 1 1 1 = * = = m nr q d maks 23 ) 15 , 0 97 , 1 ( 14 , 3 45 , 0 4 100 36 , 1 4 ) u ( 4 0 = - × × × × = - = w p s mm s m dh n q / 04 , 3 / 00304 , 0 1 , 3 23 14 , 3 4 36 , 1 2 2 1 = = × × × × = = p u soat. …
