1 / 28

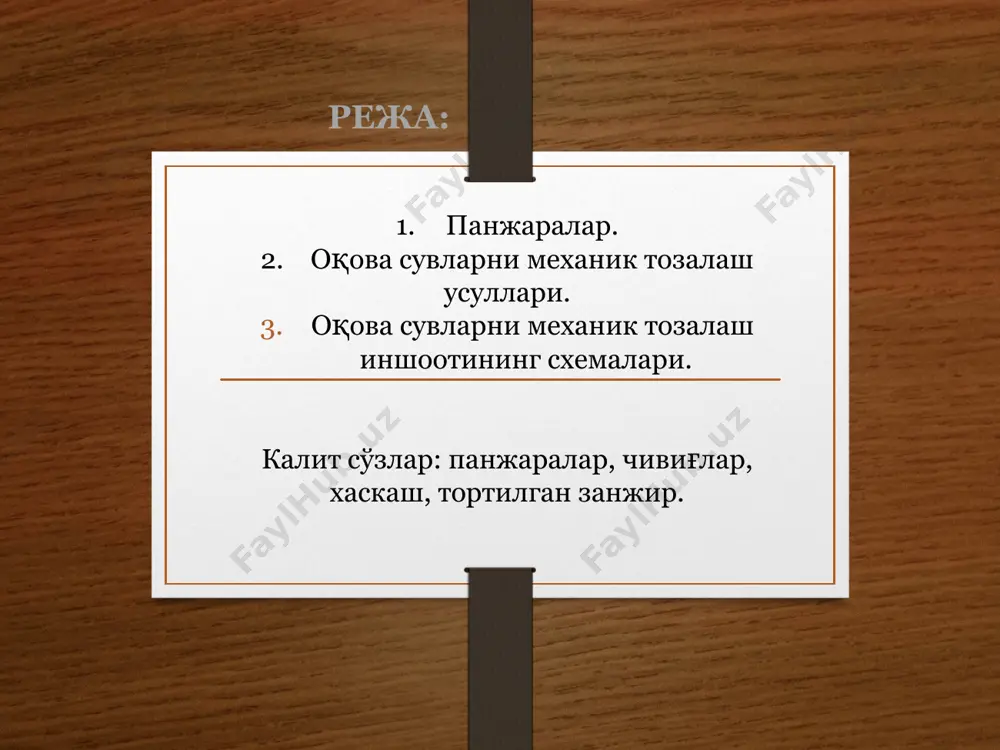

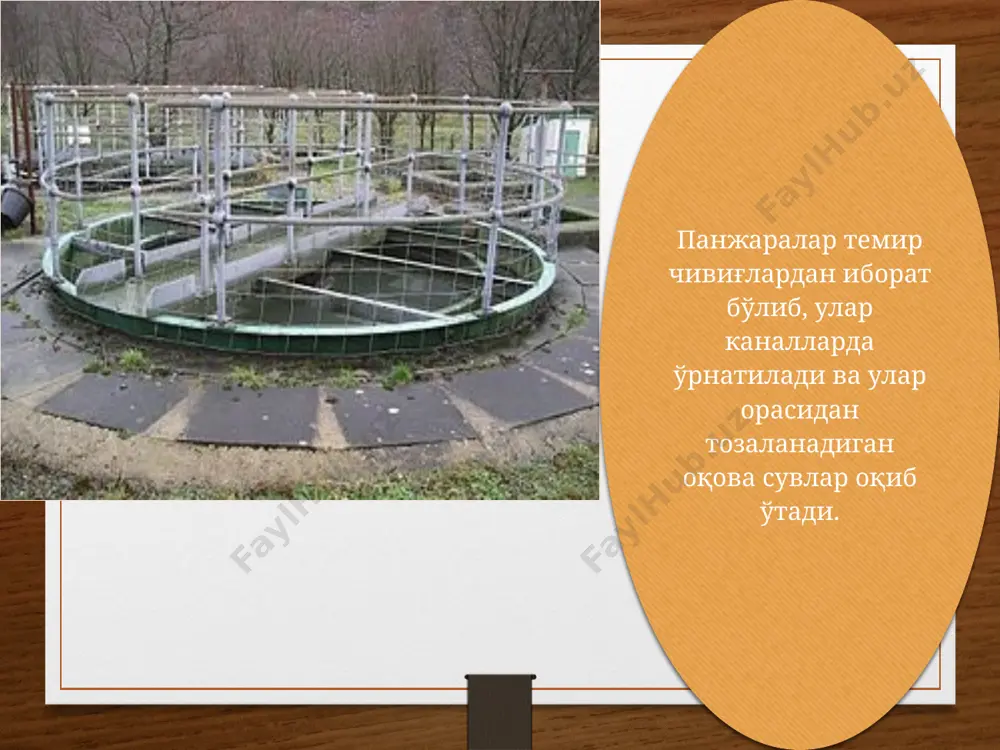

o'zbekiston respublikasining shaharsozlik kodeksi 10-mavzu: oqova suvlarni mexanik tozalash inshootlari. o'zbekiston respublikasi qurilish vazirliigi toshkent arxitektura qurilishsh instituti muhandislik qurilishi va infrastrukturasi fakulteti injenerlik kommunikatsiyalarini loyihalash qurish va ishlatish kafedrasi reja: 1. panjaralar. 2. oqova suvlarni mexanik tozalash usullari. oqova suvlarni mexanik tozalash inshootining sxemalari. kalit so'zlar: panjaralar, chivig'lar, xaskash, tortilgan zanjir. panjaralar temir chivig'lardan iborat bo'lib, ular kanallarda o'rnatiladi va ular orasidan tozalanadigan oqova suvlar oqib o'tadi. panjaralarda oqova suvlar tarkibidagi dag'al iflos moddalar tutib qolinadi. temir chivig'lari bir biridan ma'lum bir masofada joylashtiriladi, tutib qoladigan iflos moddalarning katta kichikligi chivig'lar orasidagi masofaga bog'liqdir. chivig'lar orasidagi bo'shliq chiqindilar bilan tiqilib qolmasligi va ko'shimcha bosim hosil qilmasligi uchun panjaralar muntazam ravishda tozalanib turishi kerak. panjaralarni quyidagi turlarga bo'lish mumkin: panjara chivig'larining orasidagi masofaning kengligi 30 dan 200 mm bo'lgan va chivig'lari orasidagi masofa kengligi 5 dan 25 mm. amalda panjara chivig'lari orasidagi masofaning kengligi 16 mm, kichik bo'lganlari kam qo'llaniladi. …

2 / 28

ng kesim yuzasi to'g'ri burchak shaklida 10 x 40 va 8 x 60 mm, dumaloq shaklda d-10 mm va chivig'larning yon qirralari doira shaklida yo'nilgan bo'lishi mumkin. gorizontal tindirgichlar. ular to'g'ri burchakli rezervuarlar bo'lib, 2 yoki undan ortiq bir vaqtda ishlaydigan bo'limlardan iborat. suv tindirgichning bir oxiridan ikkinchi oxiriga qarab xarakatlanadi. tindirgich chuqurligi n=1,5-4 m, uzunligi 8-12 m, koridor kengligi 3-6 m. gorizontal tindirgichlar oqova suv sarfi 15000 m3/sut qo'llanadi. tindirish samaradorligi 60%. tindirgichda har bir zarracha suv oqimi bilan v tezlikda og'irlik kuchi ta'siri ostida pastga wcho'k qarab harakatlanadi. tindirgichda suvning harakat tezligi 0.01 m/s dan yuqori bo'lmagan miqdori qabul qilinadi. a) razrez b)plan vertikal tindirgichlar tsilindrik yoki kvadrat shaklga, konussimon taglikka ega rezervuarlardir. vertikal tindirgichga oqova suv markaziy truba orqali beriladi. tindirgich ichiga tushgach, suv pastdan yuqoriga qarab harakatlanadi. suvning yaxshi taqsimlanish va loyqalanishni oldini olish maqsadida trubalar taqsimlovchi tarmoqli qilib ishlanadi. shunday qilib, cho'kish 0.5-0.6 m/s tezlikka …

3 / 28

bo'lgan trubkalardir. ularda avval tindirish so'ngra trubalarni cho'kmalardan yuvish olib boriladi. muallaq zarrachalar ko'p bo'lmagan oqova suvlarni tindirish uchun sarf 100-10000 m3/sut bo'lganda qo'llanadi. tozalash samaradorligi 80-85%. plastinkasimon tindirgichlar. ular parallel o'rnatilgan plastinkalardan iborat. suv plastinadar orasidan haraktlanadi, cho'kma esa pastga, shlam yig'uvchiga tushadi. ular 2 turga bo'linadi: to'g'ri oqimli, qarama-qarshi oqimli. amalda to'g'ri oqimli tindirgichlar ko'p qo'llaniladi. 16.-rasm. tindirgichlar a-gorizonal: 1-kiruvchi lotok; 2-tindiruvchi kamera; 3-chiquvchi kamera; 4-priyamok; b- vertikal tindirgich: 1-tsilindrik qism; 2- markaziy truba; 3-suvni qaytarish moslamasi; 4-konussimon qism; v-radial: 1-korpus; 2-jelob; 3-ajratuvchi moslama; 4-tinchlantiruvchi kamera; 5-sidirib beruvchi mexanizm; g-trubkasimon; d- bukilgan plastinkali tindirgich: 1-korpus; 2-plastinkalar; 3-shlam qabul qiluvchi. qalqib chiquvchi iflosliklarni ajratish tindirish jarayoni ishlab chiqarish oqova suvlarini neft, yog', moy, smolalaridan tozalash uchun ham qo'llaniladi. qalqib chiquvchi iflosliklarni tozalash qattiq zarrachalarni cho'ktirishga o'xshaydi. farqi shundaki, qalqib chiquvchi zarrachalarning zichligi suvning zichligidan ko'ra kichikroqdir. neft zarrachalarini tutib qolish uchun nefttutgichlar, yog'-moy zarrachalarini tutib qolish uchun yog'tutgichlar qo'llaniladi. …

4 / 28

fttutgichlardek ishlangan. suv tarkibidagi yog'ni samarali ushlab qolish uchun aeratsiyalangan yog'tutgichlar qo'llanadi. engil suyuqlikning zarrachalarini ko'tarilish tezligi qalq zarracha o'lchamiga, zichligi va qovushoqligiga, ya'ni re soni re = qalqd/0 ga bog'liq. re ≤ 0,25 da qalqib chiqishi stoks qonuni bo'yicha qalq =d2q ( -0) 180 engil faza zarrachalarining yuqoriga xarakatlanishi oqova suvda ko'tarilishni to'xtatib qoluvchi ikkinchi oqimni vujudga keltiradi.to'xtatib qolish xisobi olingandagi ko'tarilish tezligi qalq’ = qalq (3v+30) / (3v + 20) bu erda qalq’ - engil suyuqlikning qalqib chiqish tezligi, m/s; n- qalqib chiquvchi suyuqlik zichligi; g -qalqib chiquvchi suyuqlikning dinamik koeffitsienti. ajralish jarayoniga turbulentlik, koagulyatsiya, gidrodinamik kompleks hosil qilish ta'sir ko'rsatadi. 2.6.-rasm. yarim dispers moddalarning cho'kish kinetikasi 17-rasm. nefttutgichlar: a-gorizontal: 1-nefttutgich korpusi; 2-gidroelevator; 3-neft qatlami; 4-neft yig'uvchi truba; 5-neftni tutib qoluvchi to'siq; 6-haskashli transporter; 7-cho'kma uchun idish. b- yupqa qatlamli: 1-tozalangan suvning chiqishi; 2-neft yig'uvchi truba; 3-to'siqlar; 4-suzuvchi penoplast; 5-neft qatlami; 6-oqova suvning kirishi; 7-gafrirlangan plastinkalardan sektsiyalar; 8-cho'kma. …

5 / 28

ge21.png image22.png image23.png image24.png image27.png image28.png image29.png image32.png image33.png image34.png image35.png image3.png image4.png
