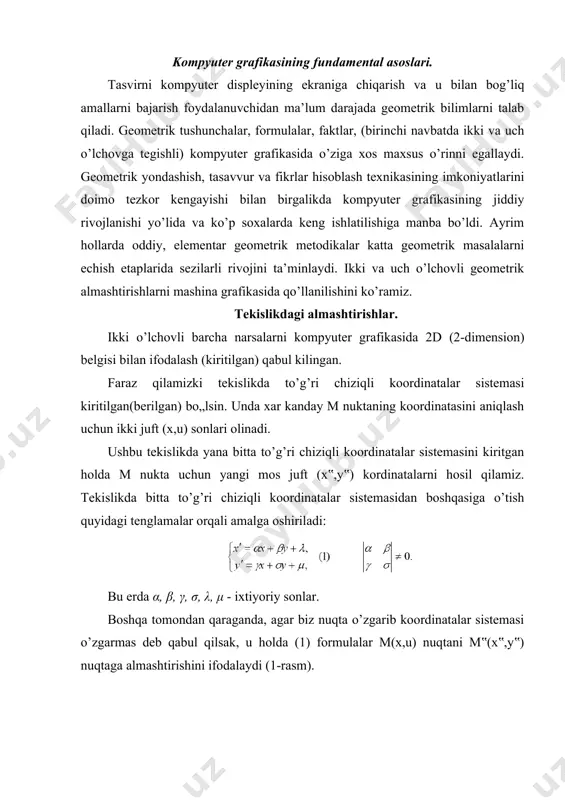

1559553928_74354.doc kompyuter grafikasining fundamental asoslari reja: 1. kompyuter grafikasining fundamental asoslari. 2. tekislikda geometrik almashtirishlar: ko’chish, masshtablash, burish va akslantirish. 3. birjinsli koordinatalar: tekislikda va fazoda. 4. fazoda geometrik almashtirishlar: kuchish, masshtablash, burish va akslantirish. 5. platon jismlari. 6. geometrik proektsiyalar: paralellel va markaziy proektsiyalar. kompyuter grafikasining fundamental asoslari. tasvirni kompyuter displeyining ekraniga chiqarish va u bilan bog’liq amallarni bajarish foydalanuvchidan ma’lum darajada geometrik bilimlarni talab qiladi. geometrik tushunchalar, formulalar, faktlar, (birinchi navbatda ikki va uch o’lchovga tegishli) kompyuter grafikasida o’ziga xos maxsus o’rinni egallaydi. geometrik yondashish, tasavvur va fikrlar hisoblash texnikasining imkoniyatlarini doimo tezkor kengayishi bilan birgalikda kompyuter grafikasining jiddiy rivojlanishi yo’lida va ko’p soxalarda keng ishlatilishiga manba bo’ldi. ayrim hollarda oddiy, elementar geometrik metodikalar katta geometrik masalalarni echish etaplarida sezilarli rivojini ta’minlaydi. ikki va uch o’lchovli geometrik almashtirishlarni mashina grafikasida qo’llanilishini ko’ramiz. tekislikdagi almashtirishlar. ikki o’lchovli barcha narsalarni kompyuter grafikasida 2d (2-dimension) belgisi bilan ifodalash (kiritilgan) qabul kilingan. …

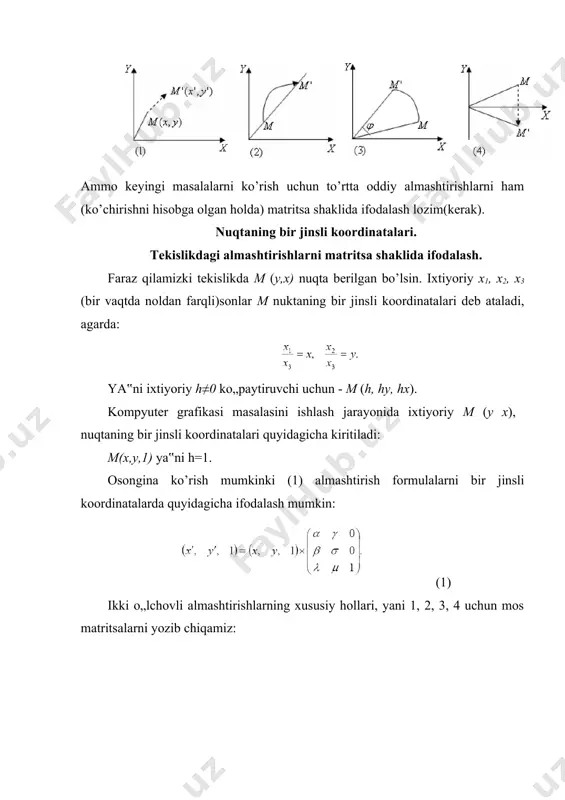

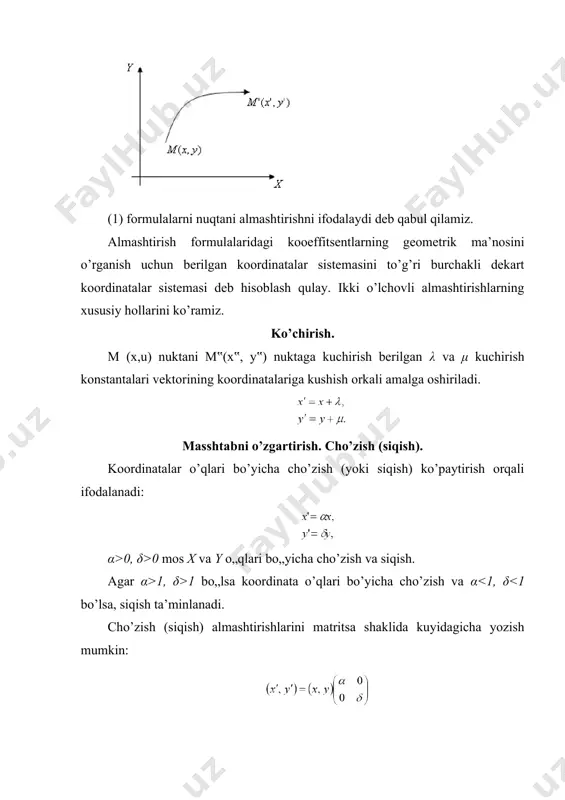

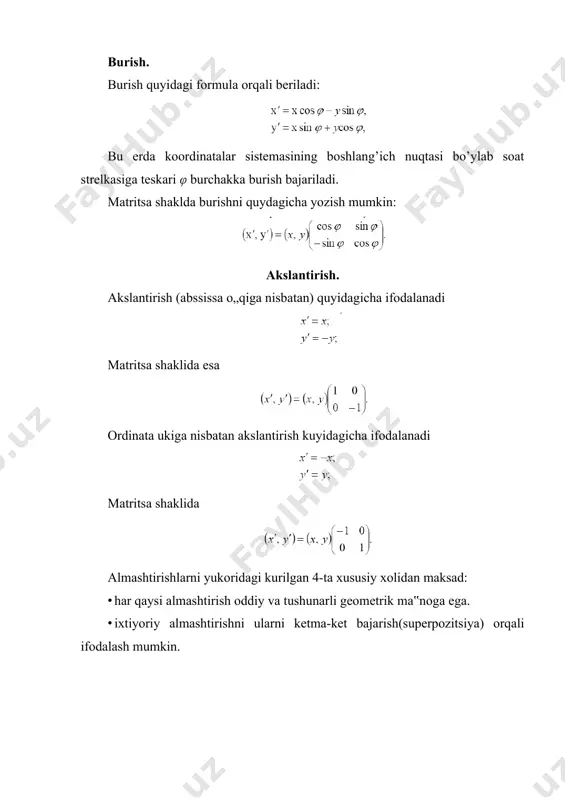

qabul qilsak, u holda (1) formulalar m(x,u) nuqtani m‟(x‟,y‟) nuqtaga almashtirishini ifodalaydi (1-rasm). (1) formulalarni nuqtani almashtirishni ifodalaydi deb qabul qilamiz. almashtirish formulalaridagi kooeffitsentlarning geometrik ma’nosini o’rganish uchun berilgan koordinatalar sistemasini to’g’ri burchakli dekart koordinatalar sistemasi deb hisoblash qulay. ikki o’lchovli almashtirishlarning xususiy hollarini ko’ramiz. ko’chirish. m (x,u) nuktani m‟(x‟, y‟) nuktaga kuchirish berilgan λ va μ kuchirish konstantalari vektorining koordinatalariga kushish orkali amalga oshiriladi. masshtabni o’zgartirish. cho’zish (siqish). koordinatalar o’qlari bo’yicha cho’zish (yoki siqish) ko’paytirish orqali ifodalanadi: α>0, δ>0 mos x va y o„qlari bo„yicha cho’zish va siqish. agar α>1, δ>1 bo„lsa koordinata o’qlari bo’yicha cho’zish va α 1 (1>α>0) - absiss o’ki bo’ylab cho’zish (siqish), β>1 (1>β>0) - ordinat o’qi bo’ylab (siqish) cho„zish, γ>1 (1>γ>0) - applikat o’qi bo’ylab (siqish) cho’zish. 3.burish: absiss o’qi buylab φ burchakka burish: ordinat o’qi buylab ψ burchakka burish: applikat o’qi buylab θ burchakka burish. 4.akslantirish: xy tekisligiga nisbatan akslantirish: yz tekisligiga nisbatan …

ppa rosa beshta muntazam ko’pyoqliklar mavjud (buni evklid isbotlagan): to’g’ri tetraedr, geksaedr(kub), oktaedr, dodekaedr, ikosaedr. ularning asosiy xakteristikalari: nomi yoqlari (yo) soni qirralari (q) soni uchlari (u) soni tetraedr 4 6 4 geksaedr 6 12 8 oktaedr 8 12 6 dodekaedr 12 30 12 ikosoedr 20 30 20 yo, q va u o„zaro quyidagi eyler tengsizligi bilan bog„liq: yo+u=q+2. ko„pyoqliklarni qurishni ko„ramiz. buning uchun ularni uchlarini topish kifoya (etarli). geksaedrni (kub) qurish qiyinchilik tug„dirmaydi (rasm 1). tetraedrni qurish uchun kubning qarama – qarshi yoqlaridagi ayqashgan(skreщivayuщiesya) diagonallarini o„tkazish kerak. oktaedr qurishda quyidagi xossadan foydalanamiz: oktaedrning uchlari kub yoqlarining markazlariga (og„irlik) mos keladi, ya’ni yoqlar uchlarining o’rta arifmetik qiymatlari. ikosaedrni qurishni ko„ramiz. z o„qida z = ±0,5 markazi, r=1 radiusi va xy tekisligiga parallel ikkita aylana o„tkazamiz. har aylanani beshta teng bo„lakka bo„lib, ularni rasmda ko„rsatilgan tartibga mos birlashtiramiz va ikosaedrning yoqlarini tashkil qiluvchi o„nta muntazam uchburchakni olamiz. qolgan yoqlari uchun z …

: www. http://el.tfi.uz/pdf/mddj22.uzk.pdf - toshkent moliya instituti elektron kutubxonasi 2 5
