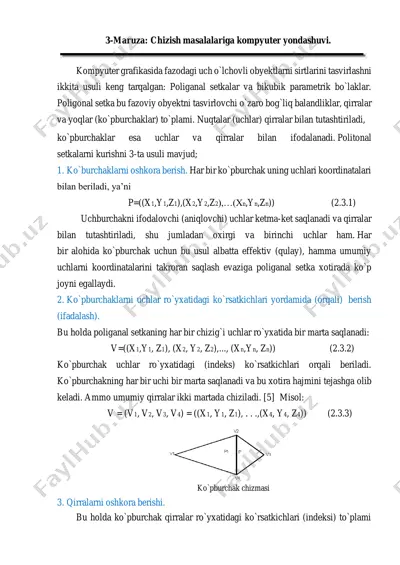

3-maruza: chizish masalalariga kompyuter yondashuvi. kompyuter grafikasida fazodagi uch o`lchovli obyektlarni sirtlarini tasvirlashni ikkita usuli keng tarqalgan: poliganal setkalar va bikubik parametrik bo`laklar. poligonal setka bu fazoviy obyektni tasvirlovchi o`zaro bog`liq balandliklar, qirralar va yoqlar (ko`pburchaklar) to`plami. nuqtalar (uchlar) qirralar bilan tutashtiriladi, ko`pburchaklar esa uchlar va qirralar bilan ifodalanadi. politonal setkalarni kurishni 3-ta usuli mavjud; 1. ko`burchaklarni oshkora berish. har bir ko`pburchak uning uchlari koordinatalari bilan beriladi, ya’ni p=((x1,y1,z1),(x2,y2,z2),…(xn,yn,zn)) (2.3.1) uchburchakni ifodalovchi (aniqlovchi) uchlar ketma-ket saqlanadi va qirralar bilan tutashtiriladi, shu jumladan oxirgi va birinchi uchlar ham. har bir alohida ko`pburchak uchun bu usul albatta effektiv (qulay), hamma umumiy uchlarni koordinatalarini takroran saqlash evaziga poliganal setka xotirada ko`p joyni egallaydi. 2. ko`pburchaklarni uchlar ro`yxatidagi ko`rsatkichlari yordamida (orqali) berish (ifadalash). bu holda poliganal setkaning har bir chizig`i uchlar ro`yxatida bir marta saqlanadi: v=((x1,y1, z1), (x2, y2, z2),..., (xn,yn, zn)) (2.3.2) ko`pburchak uchlar ro`yxatidagi (indeks) ko`rsatkichlari orqali beriladi. ko`pburchakning har bir uchi …

2 / 18

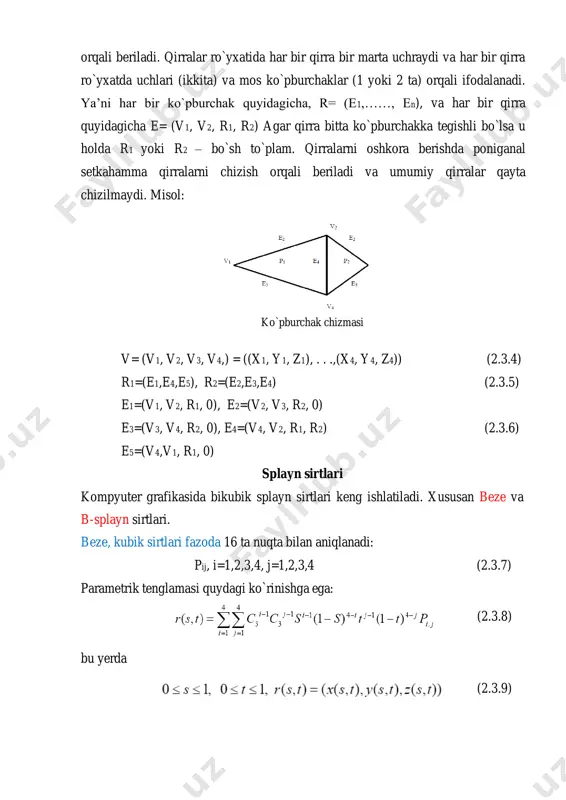

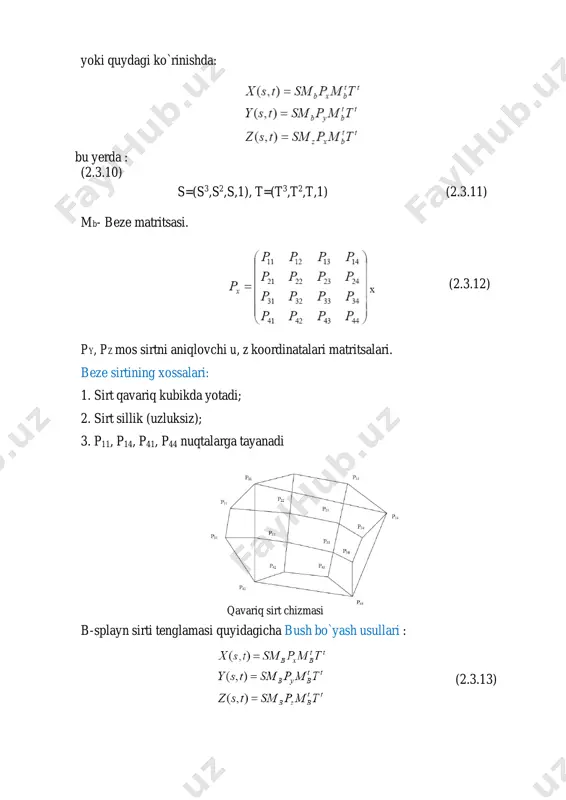

ishda poniganal setkahamma qirralarni chizish orqali beriladi va umumiy qirralar qayta chizilmaydi. misol: v= (v1, v2, v3, v4,) = ((x1, y1, z1), . . .,(x4, y4, z4)) (2.3.4) r1=(e1,e4,e5), r2=(e2,e3,e4) (2.3.5) e1=(v1, v2, r1, 0), e2=(v2, v3, r2, 0) e3=(v3, v4, r2, 0), e4=(v4, v2, r1, r2) (2.3.6) e5=(v4,v1, r1, 0) splayn sirtlari kompyuter grafikasida bikubik splayn sirtlari keng ishlatiladi. xususan beze va b-splayn sirtlari. beze, kubik sirtlari fazoda 16 ta nuqta bilan aniqlanadi: pij, i=1,2,3,4, j=1,2,3,4 (2.3.7) parametrik tenglamasi quydagi ko`rinishga ega: bu yerda (2.3.8) (2.3.9) ko`pburchak chizmasi yoki quydagi ko`rinishda: bu yerda : (2.3.10) s=(s3,s2,s,1), t=(t3,t2,t,1) (2.3.11) mb- beze matritsasi. py, pz mos sirtni aniqlovchi u, z koordinatalari matritsalari. beze sirtining xossalari: 1. sirt qavariq kubikda yotadi; 2. sirt sillik (uzluksiz); 3. p11, p14, p41, p44 nuqtalarga tayanadi b-splayn sirti tenglamasi quyidagicha bush bo`yash usullari : (2.3.12) (2.3.13) qavariq sirt chizmasi egri chiziqlar va sirtlar uchun brezenxli algoritmi. …

3 / 18

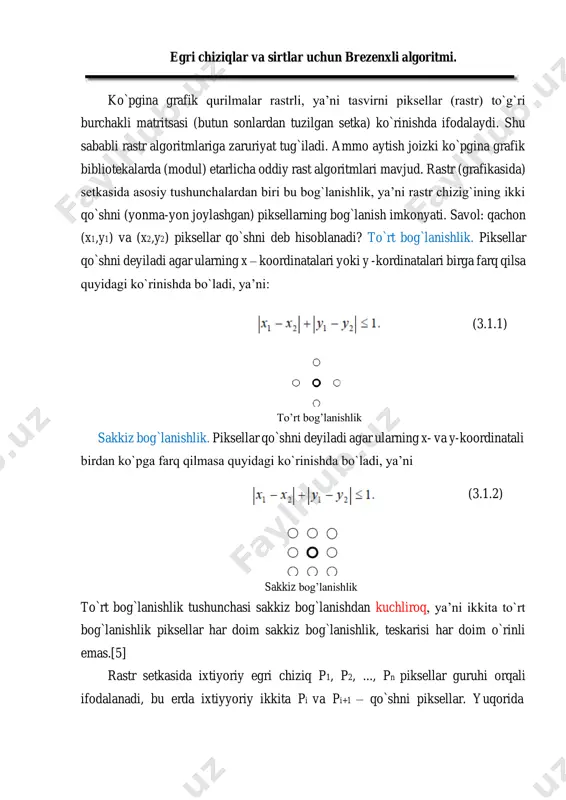

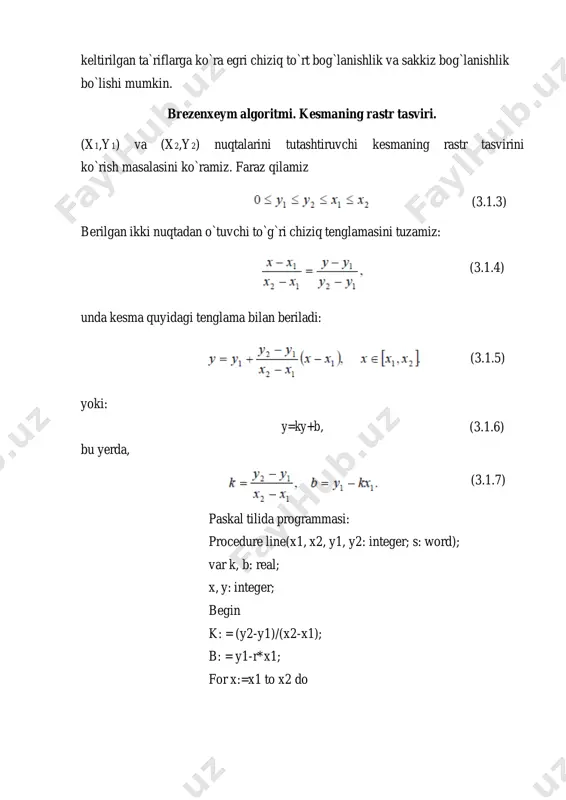

ya’ni ikkita to`rt bog`lanishlik piksellar har doim sakkiz bog`lanishlik, teskarisi har doim o`rinli emas.[5] rastr setkasida ixtiyoriy egri chiziq p1, p2, ..., pn piksellar guruhi orqali ifodalanadi, bu erda ixtiyyoriy ikkita pi va pi+1 – qo`shni piksellar. yuqorida to’rt bog’lanishlik sakkiz bog’lanishlik keltirilgan ta`riflarga ko`ra egri chiziq to`rt bog`lanishlik va sakkiz bog`lanishlik bo`lishi mumkin. brezenxeym algoritmi. kesmaning rastr tasviri. (x1,y1) va (x2,y2) nuqtalarini tutashtiruvchi kesmaning rastr tasvirini ko`rish masalasini ko`ramiz. faraz qilamiz (3.1.3) berilgan ikki nuqtadan o`tuvchi to`g`ri chiziq tenglamasini tuzamiz: unda kesma quyidagi tenglama bilan beriladi: (3.1.4) (3.1.5) yoki: bu yerda, y=ky+b, paskal tilida programmasi: procedure line(x1, x2, y1, y2: integer; s: word); var k, b: real; x, y: integer; begin k: = (y2-y1)/(x2-x1); b: = y1-r*x1; for x:=x1 to x2 do (3.1.6) (3.1.7) keyingi qadamga ya’ni i+1: di+1 dan di ayiramiz va xi- xi-1=1 ni hisobga olgan holda: (3.1.8) (3.1.9) so`ng, agar di x2 then begin x:=x2; y:=y2; …

4 / 18

ilan kesma berilgan bo`lsin. to`g`ri burchakli to`rtburchak esa quyidagi qiymatlar bilan berilgan bo`lsin: xmin, ymin, xmax, ymax (3.3.1) xususiy holni ko`ramiz, ya’ni kesmaning bir uchi to`g`ri to`rtburchakli sohani ichida, ikkinchisi esa tashqarida joylashgan bo`lsin. aynan shu holat bizni kiziktiradi. bu yerda kesmani soha chegarasi bilan kesilish nuqtasi topish kerak. faraz qilamizki (x1,y1) nuqta to`g`ri burchakli to`rtburchak tashqarisida, (x2,y2) nuqta esa soha ichida yotsin. ushbu masalani echishda (x1,y1) va (x2,y2) nuqtalaridan o`tuvchi to`g`ri chiziq tenglamasidan foydalanamiz. qaralayotgan masalada, ya’ni kesilish nuqtasini aniqlash jarayonida quyidagi hollar bo`lishi mumkin:[5] if x1 1 (1>α>0) - absiss o`qi bo`ylab cho`zish (siqish), β>1 (1>β>0) - ordinat o`qi bo`ylab (siqish) cho`zish, γ>1 (1>γ>0) - applikat o`qi bo`ylab (siqish) cho`zish. 3. burish: absiss o`qi buylab φ burchakka burish: ordinat o`qi bo`ylab ψ burchakka burish: applikat o`qi bo`ylab θ burchakka burish. 4. akslantirish: xy tekisligiga nisbatan akslantirish: yz tekisligiga nisbatan akslantirish: zx tekisligiga nisbatan akslantirish: (3.4.15) (3.4.16) (3.4.17) (3.4.18) …

5 / 18

klarga va ayrim hollarda biroz hisob kitoblarga olib keladi. ushbu masalani yechishda kompyuter grafikasida ikkita asosiy yondashish mavjud: 1. proektsiyalash yo`nalishi bo`yicha tasvir tekisligiga yaqinroq masofada joylashgan obyektning nuqtalarini aniqlash. bunda displeyning rastr xossalaridan foydalaniladi. 2. obyektlarni yoki obyekt qismlarini o`zaro taqqoslab obyektlarni yoki obyekt qismlarini ko`rinishligini aniqlash. ikki yondashishni o`zaro ichiga oluvchi algoritmlar ham mavjud. agar biror bir geometrik obyekt n-ta nuqtalardan iborat bo`lsa (ya’ni berilgan bo`lsa), u holda almashtirish matritsasi m aniqlangandan so`ng, berilgan nuqtalarni vi(xi, yi, zi), i=1, n matritsasini hosil qilamiz va so`ng ko`paytirish amalini bajaramiz: (3.5.1) platon jismlari (ko`pyoqliklar). barcha yoqlari to`g`ri ko`pburchaklardan va barcha uchlariga tegishli burchaklar o`zaro teng bo`lgan qavariq ko`pyoqliklar muntazam ko`pyoqliklar deb ataladi (platon jismlari). beshta muntazam ko`pyoqliklar mavjud (buni evklid isbotlagan): to`g`ri tetraedr, geksaedr(kub), oktaedr, dodekaedr, ikosaedr. ularning asosiy xakteristikalari: nomi yoqlari (yo) soni qirralari (q) soni uchlari (u) soni tetraedr 4 6 4 geksaedr 6 12 8 oktaedr 8 …
