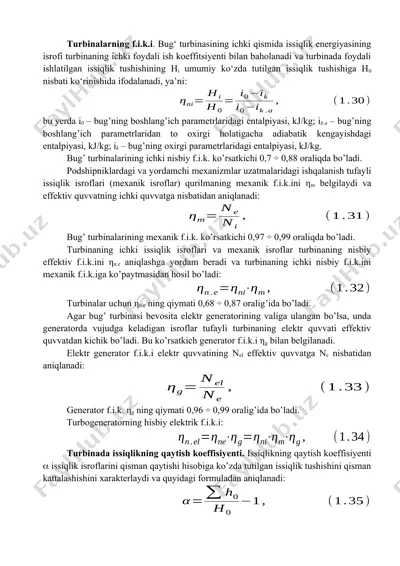

turbinalarning f.i.k.i. bug‘ turbinasining ichki qismida issiqlik energiyasining isrofi turbinaning ichki foydali ish koeffitsiyenti bilan baholanadi va turbinada foydali ishlatilgan issiqlik tushishining hi umumiy ko‘zda tutilgan issiqlik tushishiga h0 nisbati ko‘rinishida ifodalanadi, ya’ni: bu yerda i0 – bug’ning boshlang’ich parametrlaridagi entalpiyasi, kj/kg; ik.a – bug’ning boshlang’ich parametrlaridan to oxirgi holatigacha adiabatik kengayishdagi entalpiyasi, kj/kg; ik – bug’ning oxirgi parametrlaridagi entalpiyasi, kj/kg. bug’ turbinalarining ichki nisbiy f.i.k. ko’rsatkichi 0,7 ÷ 0,88 oraliqda bo’ladi. podshipniklardagi va yordamchi mexanizmlar uzatmalaridagi ishqalanish tufayli issiqlik isroflari (mexanik isroflar) qurilmaning mexanik f.i.k.ini ηm belgilaydi va effektiv quvvatning ichki quvvatga nisbatidan aniqlanadi: bug’ turbinalarining mexanik f.i.k. ko’rsatkichi 0,97 ÷ 0,99 oraliqda bo’ladi. turbinaning ichki issiqlik isroflari va mexanik isroflar turbinaning nisbiy effektiv f.i.k.ini ηn.e aniqlashga yordam beradi va turbinaning ichki nisbiy f.i.k.ini mexanik f.i.k.iga ko’paytmasidan hosil bo’ladi: turbinalar uchun ηn.e ning qiymati 0,68 ÷ 0,87 oralig’ida bo’ladi. agar bug’ turbinasi bevosita elektr generatorining valiga ulangan bo’lsa, unda …

2 / 3

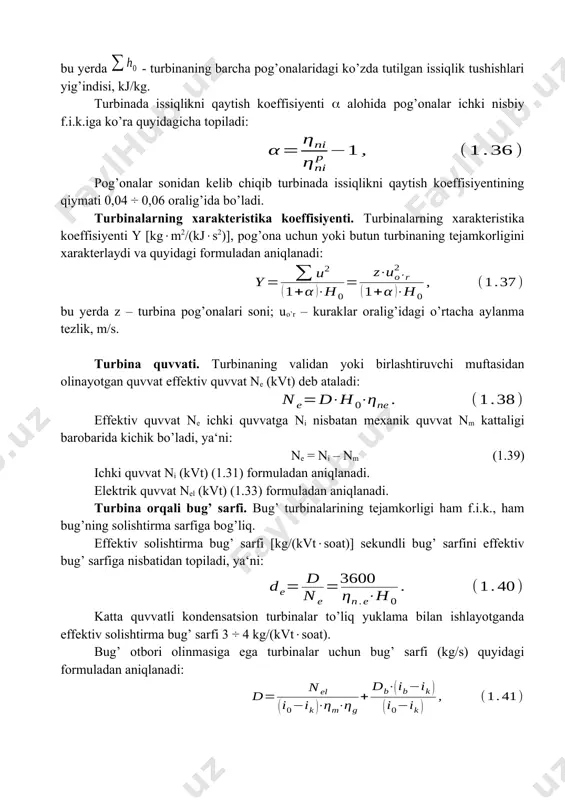

qaytish koeffisiyenti alohida pog’onalar ichki nisbiy f.i.k.iga ko’ra quyidagicha topiladi: pog’onalar sonidan kelib chiqib turbinada issiqlikni qaytish koeffisiyentining qiymati 0,04 ÷ 0,06 oralig’ida bo’ladi. turbinalarning xarakteristika koeffisiyenti. turbinalarning xarakteristika koeffisiyenti y [kgm2/(kjs2)], pog’ona uchun yoki butun turbinaning tejamkorligini xarakterlaydi va quyidagi formuladan aniqlanadi: bu yerda z – turbina pog’onalari soni; uo’r – kuraklar oralig’idagi o’rtacha aylanma tezlik, m/s. turbina quvvati. turbinaning validan yoki birlashtiruvchi muftasidan olinayotgan quvvat effektiv quvvat ne (kvt) deb ataladi: effektiv quvvat ne ichki quvvatga ni nisbatan mexanik quvvat nm kattaligi barobarida kichik bo’ladi, ya‘ni: ne = ni – nm (1.39) ichki quvvat ni (kvt) (1.31) formuladan aniqlanadi. elektrik quvvat nel (kvt) (1.33) formuladan aniqlanadi. turbina orqali bug’ sarfi. bug’ turbinalarining tejamkorligi ham f.i.k., ham bug’ning solishtirma sarfiga bog’liq. effektiv solishtirma bug’ sarfi [kg/(kvtsoat)] sekundli bug’ sarfini effektiv bug’ sarfiga nisbatidan topiladi, ya‘ni: katta quvvatli kondensatsion turbinalar to’liq yuklama bilan ishlayotganda effektiv solishtirma bug’ sarfi 3 ÷ …

3 / 3

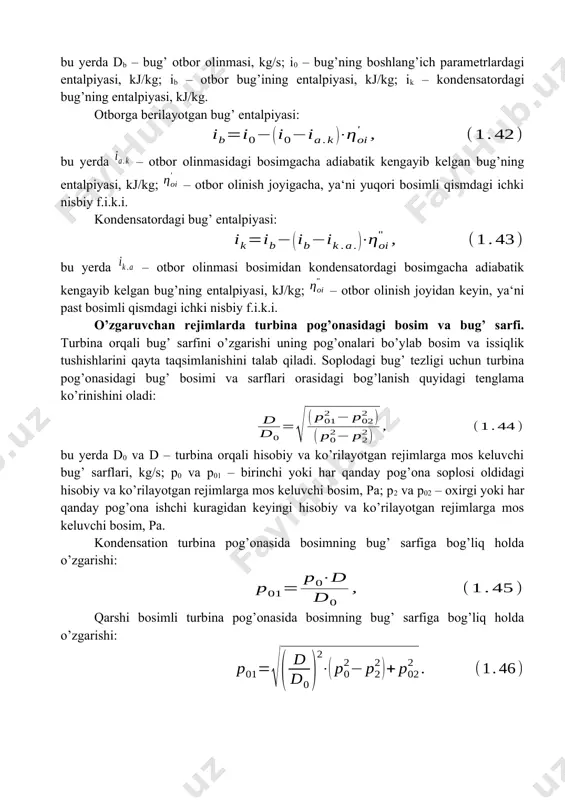

urbina pog’onasidagi bosim va bug’ sarfi. turbina orqali bug’ sarfini o’zgarishi uning pog’onalari bo’ylab bosim va issiqlik tushishlarini qayta taqsimlanishini talab qiladi. soplodagi bug’ tezligi uchun turbina pog’onasidagi bug’ bosimi va sarflari orasidagi bog’lanish quyidagi tenglama ko’rinishini oladi: bu yerda d0 va d – turbina orqali hisobiy va ko’rilayotgan rejimlarga mos keluvchi bug’ sarflari, kg/s; p0 va p01 – birinchi yoki har qanday pog’ona soplosi oldidagi hisobiy va ko’rilayotgan rejimlarga mos keluvchi bosim, pa; p2 va p02 – oxirgi yoki har qanday pog’ona ishchi kuragidan keyingi hisobiy va ko’rilayotgan rejimlarga mos keluvchi bosim, pa. kondensation turbina pog’onasida bosimning bug’ sarfiga bog’liq holda o’zgarishi: qarshi bosimli turbina pog’onasida bosimning bug’ sarfiga bog’liq holda o’zgarishi: oleobject3.bin image4.wmf oleobject4.bin image5.wmf oleobject5.bin image6.wmf oleobject6.bin image7.wmf oleobject7.bin image8.wmf oleobject8.bin image9.wmf oleobject9.bin image10.wmf oleobject10.bin image11.wmf oleobject11.bin image12.wmf oleobject12.bin image13.wmf oleobject13.bin image14.wmf oleobject14.bin image15.wmf oleobject15.bin image16.wmf oleobject16.bin image17.wmf oleobject17.bin image18.wmf oleobject18.bin image19.wmf oleobject19.bin image20.wmf oleobject20.bin image21.wmf oleobject21.bin …
