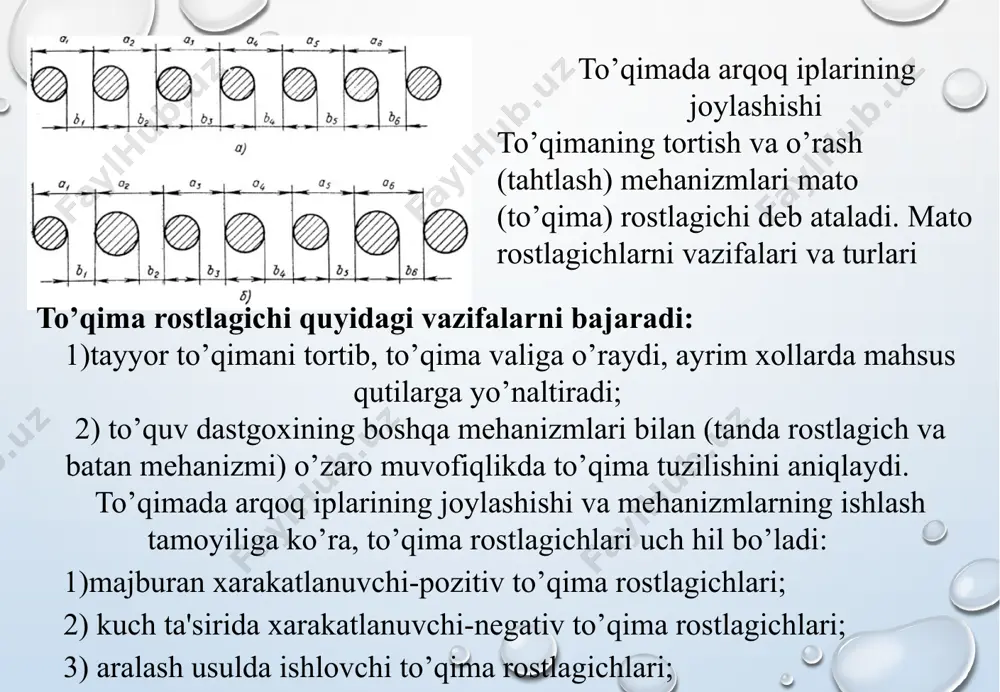

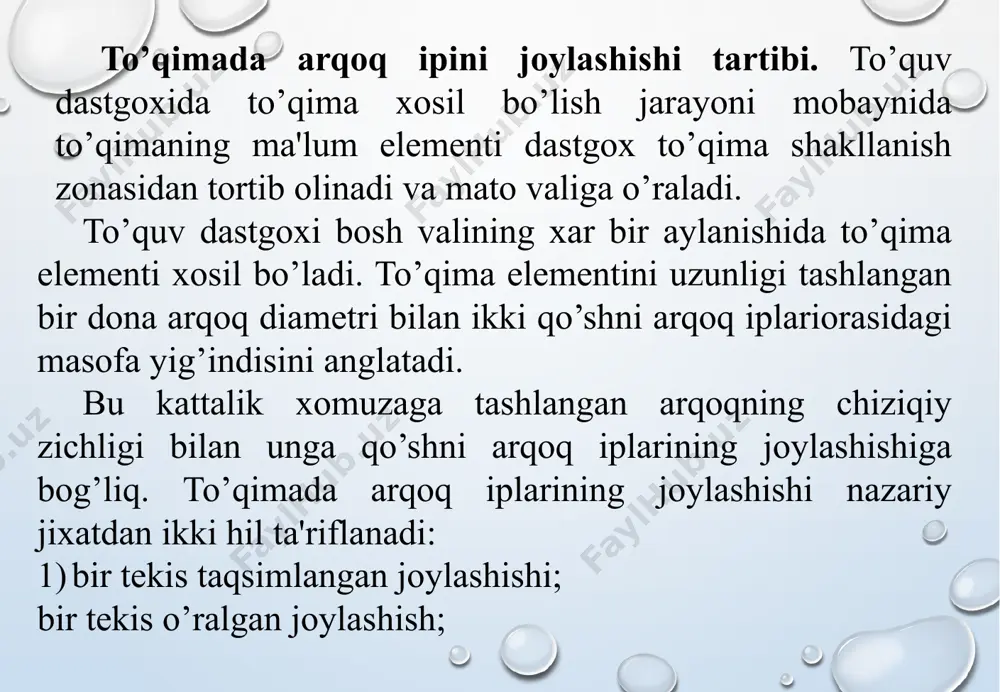

paxtani dastlabki ishlash texnologiyasi to’qima tortuvchi va tanda rostlovchi mexanizmlar. ogoxlantiruvchi mexanizmlar 16- mavzu to’qimada arqoq ipini joylashishi tartibi. to’quv dastgoxida to’qima xosil bo’lish jarayoni mobaynida to’qimaning ma'lum elementi dastgox to’qima shakllanish zonasidan tortib olinadi va mato valiga o’raladi. to’quv dastgoxi bosh valining xar bir aylanishida to’qima elementi xosil bo’ladi. to’qima elementini uzunligi tashlangan bir dona arqoq diametri bilan ikki qo’shni arqoq iplariorasidagi masofa yig’indisini anglatadi. bu kattalik xomuzaga tashlangan arqoqning chiziqiy zichligi bilan unga qo’shni arqoq iplarining joylashishiga bog’liq. to’qimada arqoq iplarining joylashishi nazariy jixatdan ikki hil ta'riflanadi: bir tekis taqsimlangan joylashishi; bir tekis o’ralgan joylashish; to’qimada arqoq iplarining joylashishi to’qimaning tortish va o’rash (tahtlash) mehanizmlari mato (to’qima) rostlagichi deb ataladi. mato rostlagichlarni vazifalari va turlari to’qima rostlagichi quyidagi vazifalarni bajaradi: 1)tayyor to’qimani tortib, to’qima valiga o’raydi, ayrim xollarda mahsus qutilarga yo’naltiradi; 2) to’quv dastgoxining boshqa mehanizmlari bilan (tanda rostlagich va batan mehanizmi) o’zaro muvofiqlikda to’qima tuzilishini aniqlaydi. to’qimada …

2 / 11

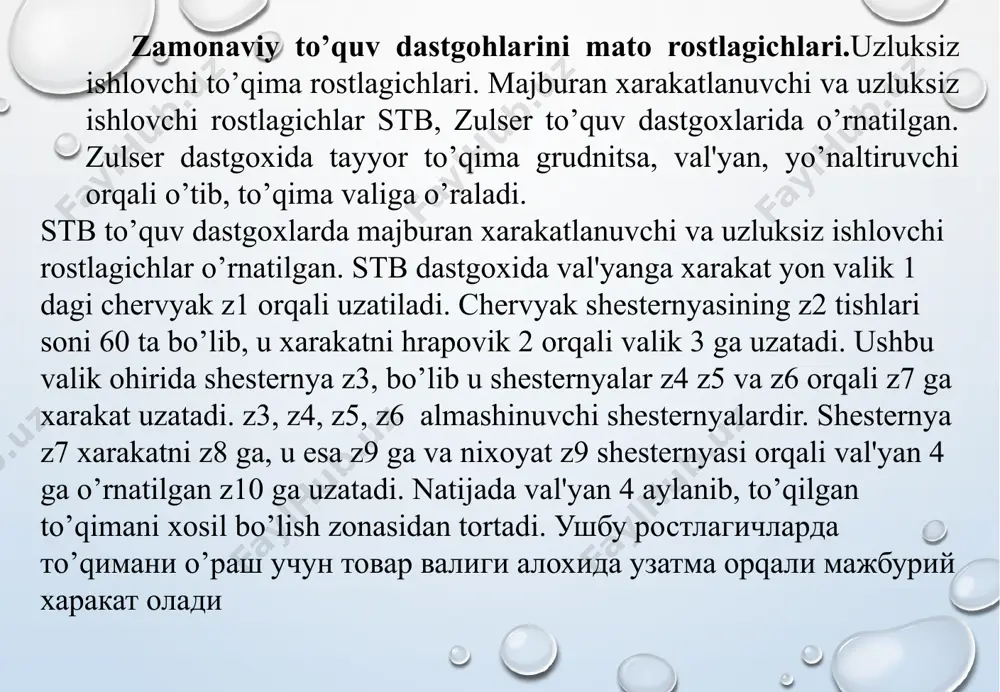

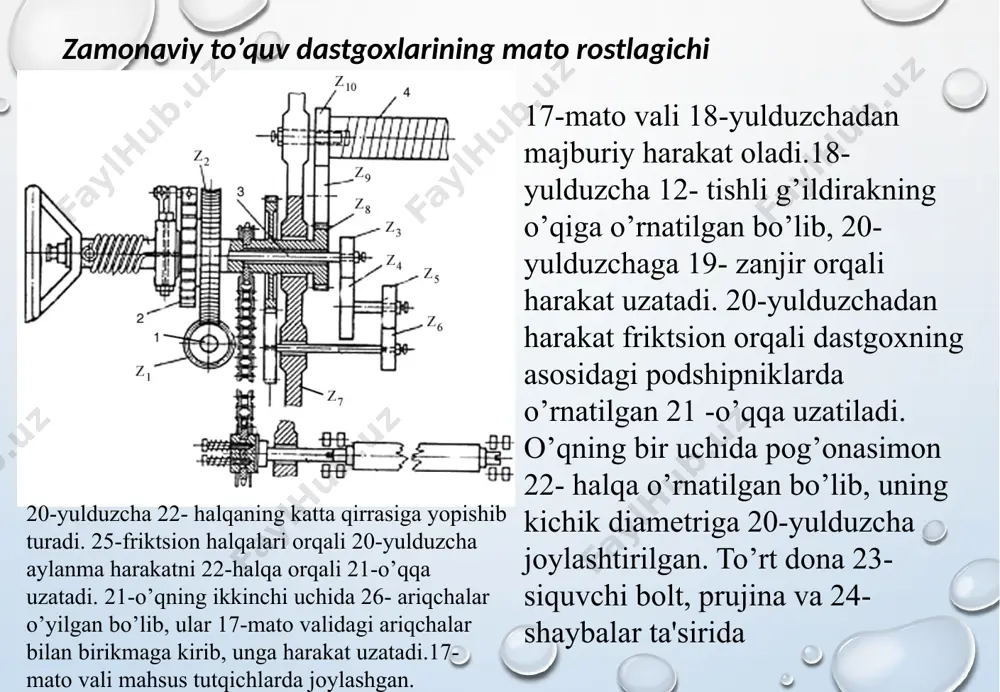

da val'yanga xarakat yon valik 1 dagi chervyak z1 orqali uzatiladi. chervyak shesternyasining z2 tishlari soni 60 ta bo’lib, u xarakatni hrapovik 2 orqali valik 3 ga uzatadi. ushbu valik ohirida shesternya z3, bo’lib u shesternyalar z4 z5 va z6 orqali z7 ga xarakat uzatadi. z3, z4, z5, z6 almashinuvchi shesternyalardir. shesternya z7 xarakatni z8 ga, u esa z9 ga va nixoyat z9 shesternyasi orqali val'yan 4 ga o’rnatilgan z10 ga uzatadi. natijada val'yan 4 aylanib, to’qilgan to’qimani xosil bo’lish zonasidan tortadi. ushbu rostlagichlarda to’qimani o’rash uchun tovar valigi aloxida uzatma orqali majburiy xarakat oladi zamonaviy to’quv dastgoxlarining mato rostlagichi 17-mato vali 18-yulduzchadan majburiy harakat oladi.18-yulduzcha 12- tishli g’ildirakning o’qiga o’rnatilgan bo’lib, 20-yulduzchaga 19- zanjir orqali harakat uzatadi. 20-yulduzchadan harakat friktsion orqali dastgoxning asosidagi podshipniklarda o’rnatilgan 21 -o’qqa uzatiladi. o’qning bir uchida pog’onasimon 22- halqa o’rnatilgan bo’lib, uning kichik diametriga 20-yulduzcha joylashtirilgan. to’rt dona 23-siquvchi bolt, prujina va 24-shaybalar ta'sirida …

3 / 11

ing qisqacha ishlash printsipi bilan tanishib chiqamiz. harakat mexanizmga bosh valdan zanjirli uzatma va tishli g’ildiraklar orqali uzatiladi. bu erda 2-o’q aylanib 13-kulachok 3-shatun orqali 8-tebranuvchiga harakat uzatadi. tebranuvchi 6-etaklovchi orqali qo’zg’aluvchan reykalar bilan bog’langan. qo’zg’aluvchan reykalar ilgarilama-qaytma harakat qiladi. mexanik tanda kuzatuvchi mexanizm 1-lamel, 2-qo’zg’aluvchi reyka, qo’zg’almas reyka, 4-tanda ipi agar moki xomuzada qolib ketsa, yoki qutiga to’liq qo’nmasa 5-klapan chaptomonga harakatlanmaydi. qulf valining o’qidagi spiral prujina ta'sirida 1-tiraluvchi barmoqlar pastga tushadi. batan oldinga harakatlanganda tiraluvchi tishlar 6-suxariklarga uriladi. suxariklar 7-podushkalarda o’rnatilganligi uchun podushkalar o’ng tomonga siljiydi va barmoqlar orqali batanning kinetik energiyasini 9-ressor prujinalarga uzatadi. podushkalar 10-bolt orqali 11-richagka ta'sir etib dastgohni o’chirishga xabar beradi stb dastgohining arqoq nazoratchisi. stb dastgohida chap va o’ng arqoq nazoratchilari o’rnatilgan. chap nazoratchi xomuzaga arqoq ipi tashlanishini nazorat qiladi. o’ng nazoratchi arqoq ipini dastgohning qabul qiluvchi qutisiga etib borishini nazorat qiladi. stb dastgohining chap arqoq nazoratchisi to’quv dastgoxi va to’quvchining ish unumdorligini …
