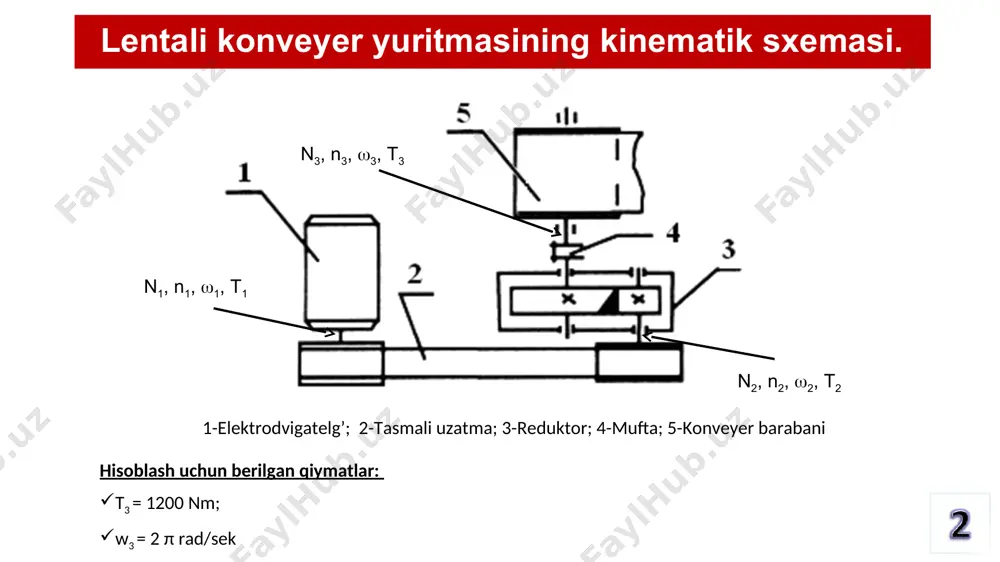

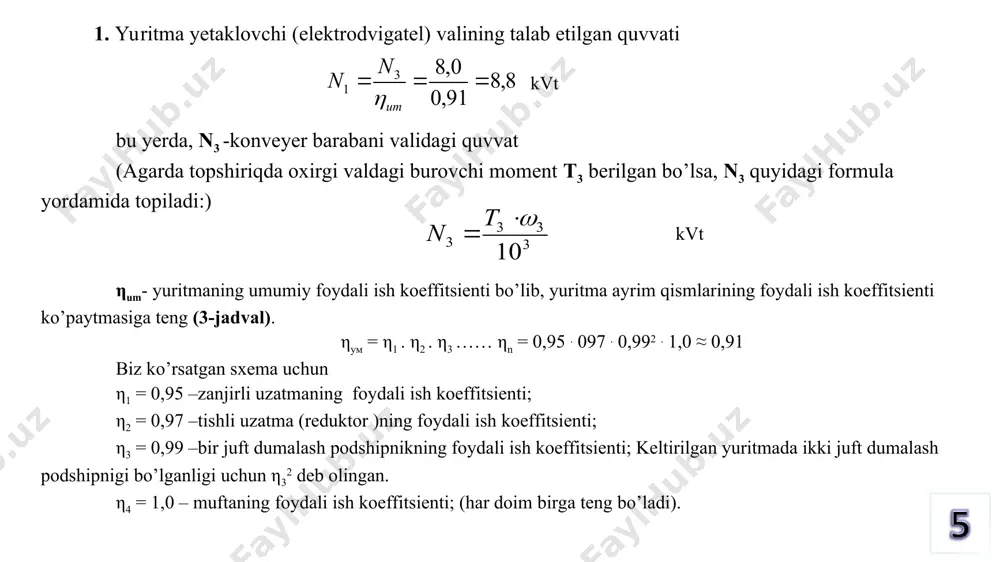

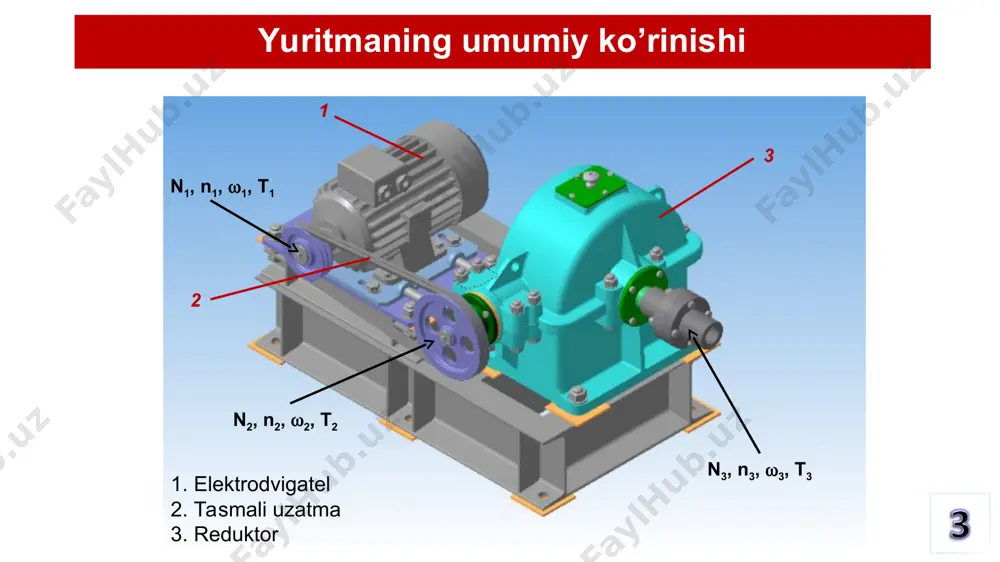

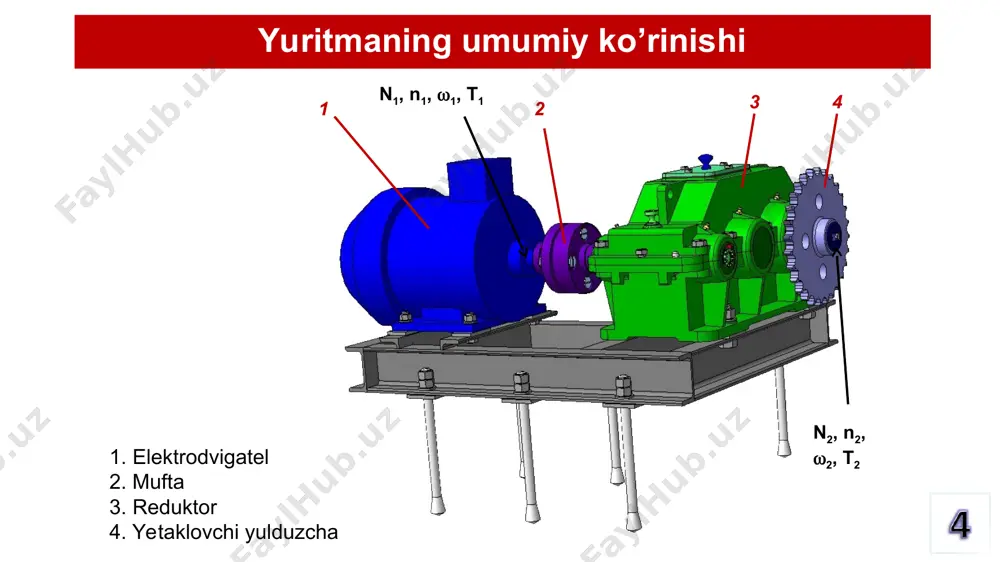

slayd 1 umumtexnik fanlar kafedrasi dotsenti barlibaeyv sh.n. mexanik yuritmaning kinematik hisobi mavzu 03 mashina detallari va loyihalsh asosalri fan: * lentali konveyer yuritmasining kinematik sxemasi. 1-elektrodvigatelg’; 2-tasmali uzatma; 3-reduktor; 4-mufta; 5-konveyer barabani hisoblash uchun berilgan qiymatlar: t3 = 1200 nm; w3 = 2 π rad/sek n1, n1, w1, t1 n2, n2, w2, t2 n3, n3, w3, t3 yuritmaning umumiy ko’rinishi 1. elektrodvigatel 2. tasmali uzatma 3. reduktor 1 2 3 n1, n1, w1, t1 n2, n2, w2, t2 n3, n3, w3, t3 yuritmaning umumiy ko’rinishi 1. elektrodvigatel 2. mufta 3. reduktor 4. yetaklovchi yulduzcha n1, n1, w1, t1 n2, n2, w2, t2 1 2 3 4 1. yuritma yetaklovchi (elektrodvigatel) valining talab etilgan quvvati kvt bu yerda, n3 -konveyer barabani validagi quvvat (agarda topshiriqda oxirgi valdagi burovchi moment t3 berilgan bo’lsa, n3 quyidagi formula yordamida topiladi:) kvt ηum- yuritmaning umumiy foydali ish koeffitsienti bo’lib, yuritma ayrim qismlarining foydali ish …

2 / 17

7 dumalash podshipniklari (bir juft) 0,99….0,995 - sirpanish podshipniklari (bir juft) 0,98 …. 0,99 - 2. yuritmaning umumiy uzatish nisbati, ayrim uzatmalarning uzatishlar nisbati ko’paytmasiga teng. (ayrim uzatmalarning uzatishlar soni yoki uzatishlar nisbati 4-, 5- va 6- jadvallardan mos ravishda tanlab olinadi). ium = i1 . i2 . i3 ……. in biz ko’rsatayotgan xol uchun, ium = i1 . i2 = i1 . i 2 = 3,15 . 4,5 = 14,17 bu yerda i1 = 3,15 –tasmali uzatmaning uzatish nisbati; i2 = u2 = 4,5–tishli uzatmaning uzatish soni; (odatda reduktorlar uchun uzatish nisbati uzatishlar soniga teng bo’ladi, yahni i = u) uzatish sonini belgilashda ilashish hisobiga ishlaydigan uzatmalar uchun maksimal qiymatlarga yaqin uzatish sonini tanlash tavsiya etiladi, masalan i=u2=4,5. tasmali uzatmalar uchun esa minimal qiymatga yaqin uzatish sonini tanlash tavsiya etiladi, masalan i =3,15 4 - jadval pasaytiruvchi uzatmalar uchun tavsiya etilgan uzatish soni va uzatish nisbati qiymatlari № uzatma …

3 / 17

yaqin bo’lishi kerak. biz hisoblayotgan xol uchun quyidagi elektrodvigatelg mos keladi: 4a160m8uz; nel=11 kvt., ne =730 min – 1 . hisoblash bo’yicha aniqlangan n1=8,8 kvt. demak, yuritma ishlaganda faqat shu quvvatni sarflaydi, aylanish chastotasini nominal qiymati esa n1 = ne=730 min – 1 ni tashkil etadi, n1 = ne=730 min – 1. min– 1 7 - jadval asinxron elektrodvigatellarning texnik ko'rsatkichlari elektrodvigatel turi nominal quvvati n , kvt nominal aylanish chastotasi ω, min -1 elektrodvigatel turi nominal quvvati n , kvt nominal aylanish chastotasi ω , min -1 sinxron chastotasi n=3000 min –1 sinxron chastotasi n=1000 min -1 4a71au3 0.75 2840 4a80a6uz 0.75 915 4a71v2uz 1.10 2810 4a80v6 uz 1.10 920 4a80a2uz 1.50 2850 4a90 6 uz 1.50 935 4a80v2uz 2.20 2850 4a100 6 uz 2.20 950 4a 90 2uz 3.00 2840 4a112ma6 uz 3.00 955 4a1002uz 4.00 2880 4a112mv6 uz 4.00 950 4a1002uz 5.50 2880 4a132 6 uz 5.50 …

4 / 17

aldan yuritma pog’onalari uchun uzatish nisbatlarining standart qiymatlarini shunday tanlash kerakki, bunda ga yaqin bo’lishi kerak. 6. uzatmalardan birining, masalan tasmali uzatma uchun uzatish nisbati i1=i1x=3,15 ni o’zgarmas qilib qoldirib, reduktor uchun uzatish sonini aniqlaymiz. 5–jadvaldan uzatish nisbatining i2x qiymatini belgilab olamiz. i2x = 4,5 5 - jadval silindrik tishli uzatmalar uchun nominal uzatish soni u (gost 2185-66 bo'yicha) 6 - jadval chervyakli tishli uzatmalar uchun nominal uzatish soni u (gost 2144-66 bo'yicha) 1-qator 1.0 1.25 1.6 2.0 2.5 3.15 4.0 5.0 6.3 8.0 10.0 12.5 2-qator 1.12 1.4 1.8 2.24 2.8 3.55 4.5 5.6 7.1 9.0 11.2 1-qator 8 10 12.5 16 20 25 31.5 40 50 63 80 2-qator 9 11.2 14 18 22.4 28 35.5 45 56 71 7. yuritma umumiy uzatish sonining hisobiy qiymati ium..x = i1x . i2x = 3,15 . 4,5 =14,17 8. berilgan n3 qiymatiga ko’ra, hisoblangan n3.x qiymatini farqini, ya’ni xatolikni tekshiramiz. …

5 / 17

= x um i x i 2 x um i . 1 um i 6 , 14 50 730 3 . ' = = = n n i e x um 63 , 4 15 , 3 6 , 14 1 2 1 = = = i i i x um x % 5 % 03 , 3 50 % 100 ) 17 , 14 730 50 ( % 100 ) ( % 100 ) ( 3 . 3 3 3 3 £ - = × - = × - = × - = d n i n n n n n n x um e x 1 1 min 730 - = = el x n n 1 1 1 2 min 232 15 , 3 730 - = = = x x x i n n 1 . 1 3 min 51 17 , 14 730 - = …
