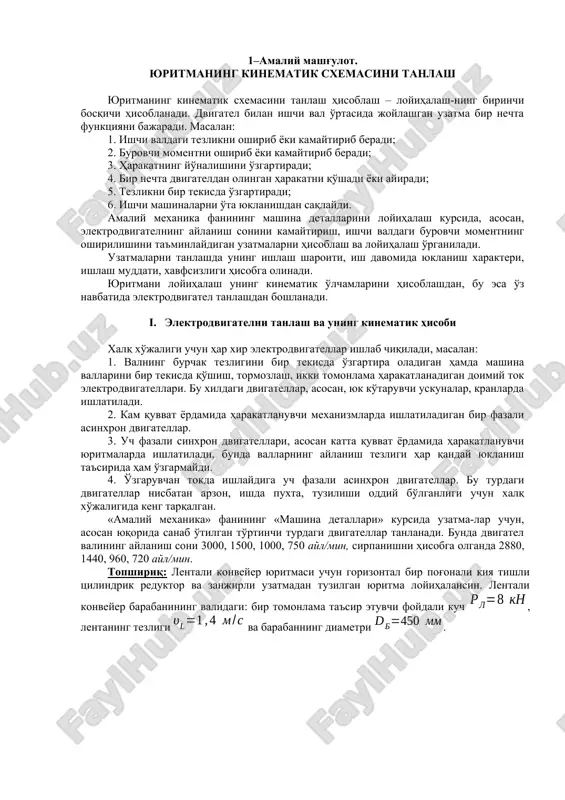

1–amaliy mashg'ulot. yuritmaning kinematik sxemasini tanlash yuritmaning kinematik sxemasini tanlash hisoblash – loyihalash-ning birinchi bosqichi hisoblanadi. dvigatel bilan ishchi val o'rtasida joylashgan uzatma bir nechta funktsiyani bajaradi. masalan: 1. ishchi valdagi tezlikni oshirib yoki kamaytirib beradi; 2. burovchi momentni oshirib yoki kamaytirib beradi; 3. harakatning yo'nalishini o'zgartiradi; 4. bir nechta dvigateldan olingan harakatni qo'shadi yoki ayiradi; 5. tezlikni bir tekisda o'zgartiradi; 6. ishchi mashinalarni o'ta yuklanishdan saqlaydi. amaliy mexanika fanining mashina detallarini loyihalash kursida, asosan, elektrodvigatelning aylanish sonini kamaytirish, ishchi valdagi burovchi momentning oshirilishini ta'minlaydigan uzatmalarni hisoblash va loyihalash o'rganiladi. uzatmalarni tanlashda uning ishlash sharoiti, ish davomida yuklanish xarakteri, ishlash muddati, xavfsizligi hisobga olinadi. yuritmani loyihalash uning kinematik o'lchamlarini hisoblashdan, bu esa o'z navbatida elektrodvigatel tanlashdan boshlanadi. i. elektrodvigatelni tanlash va uning kinematik hisobi xalq xo'jaligi uchun har xir elektrodvigatellar ishlab chiqiladi, masalan: 1. valning burchak tezligini bir tekisda o'zgartira oladigan hamda mashina vallarini bir tekisda qo'shish, tormozlash, ikki tomonlama …

2 / 6

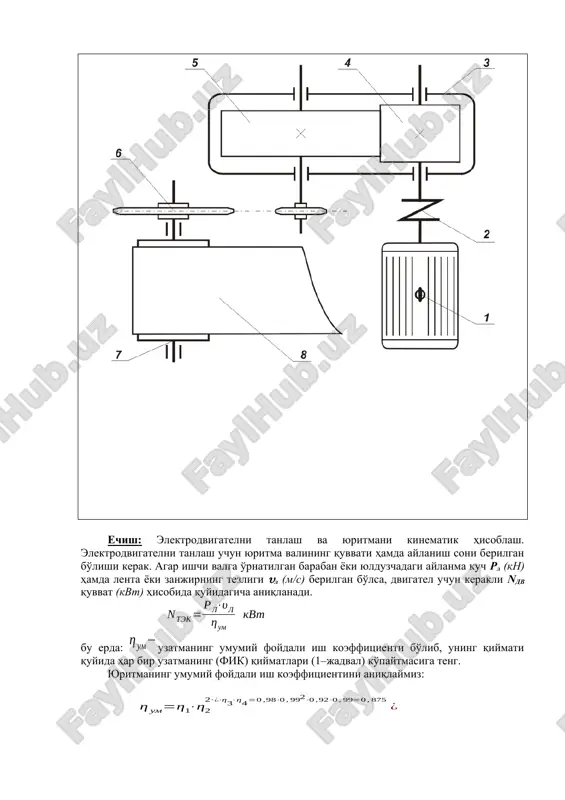

san yuqorida sanab o'tilgan to'rtinchi turdagi dvigatellar tanlanadi. bunda dvigatel valining aylanish soni 3000, 1500, 1000, 750 ayl/min, sirpanishni hisobga olganda 2880, 1440, 960, 720 ayl/min. topshiriq: lentali konveyer yuritmasi uchun gorizontal bir pog'onali qiya tishli tsilindrik reduktor va zanjirli uzatmadan tuzilgan yuritma loyihalansin. lentali konveyer barabanining validagi: bir tomonlama ta'sir etuvchi foydali kuch , lentaning tezligi va barabanning diametri . ( 1– shakl. harakati bir tomonlama, uzoq muddat ishlashga mo'ljallangan, bir kunlik ish vaqti 8 soat, vallariga dumalash podshipniklari o'rnatilgan lentali konveyer uchun b ir po g'onali tsilindrsimon reduktor yuritmasining kinematik sxemasi 1–elektrodvigatel; 2–mufta; 3–bir pog'onali tsilindrsimon reduktor yuritmasi; 4–etaklovchi tishli shesternya; 5–etaklanuvchi tishli g'ildirak; 6–zanjirli uzatma; 7–harakatlanuvchi baraban; 8–lenta. ) echish: elektrodvigatelni tanlash va yuritmani kinematik hisoblash. elektrodvigatelni tanlash uchun yuritma valining quvvati hamda aylanish soni berilgan bo'lishi kerak. agar ishchi valga o'rnatilgan baraban yoki yulduzchadagi aylanma kuch rl (kn) hamda lenta yoki zanjirning tezligi l (m/s) berilgan …

3 / 6

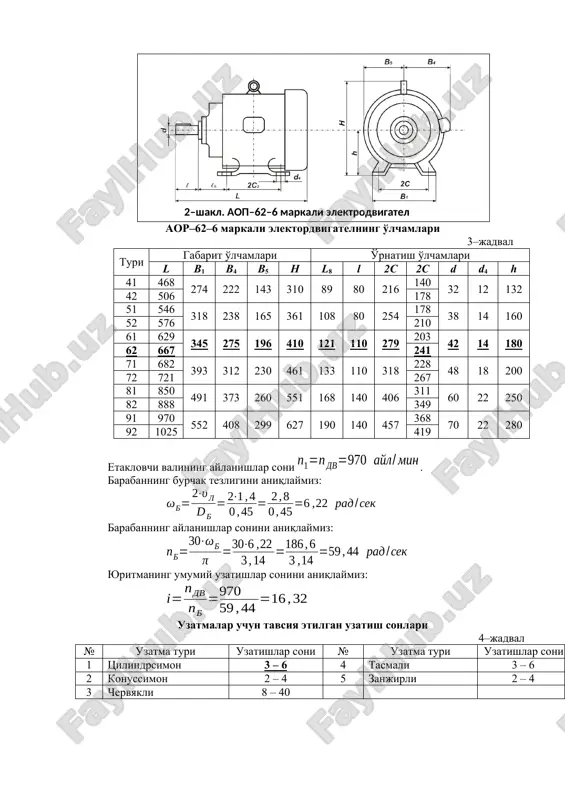

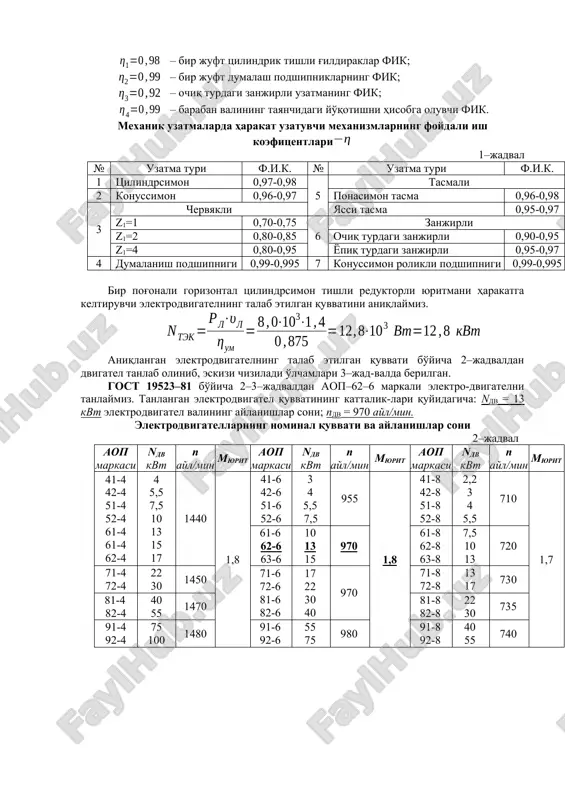

ochiq turdagi zanjirli 0,90-0,95 z1=4 0,80-0,95 yopiq turdagi zanjirli 0,95-0,97 4 dumalanish podshipnigi 0,99-0,995 7 konussimon rolikli podshipnigi 0,99-0,995 bir pog'onali gorizontal tsilindrsimon tishli reduktorli yuritmani harakatga keltiruvchi elektrodvigatelning talab etilgan quvvatini aniqlaymiz. aniqlangan elektrodvigatelning talab etilgan quvvati bo'yicha 2–jadvaldan dvigatel tanlab olinib, eskizi chiziladi o'lchamlari 3–jad-valda berilgan. gost 19523–81 bo'yicha 2–3–jadvaldan aop–62–6 markali elektro-dvigatelni tanlaymiz. tanlangan elektrodvigatel quvvatining kattalik-lari quyidagicha: ndv = 13 kvt elektrodvigatel valining aylanishlar soni; ndv = 970 ayl/min. elektrodvigatellarning nominal quvvati va aylanishlar soni 2–jadval aop markasi ndv kvt p ayl/min myurit aop markasi ndv kvt p ayl/min myurit aop markasi ndv kvt p ayl/min myurit 41-4 42-4 51-4 52-4 61-4 61-4 62-4 4 5,5 7,5 10 13 15 17 1440 1,8 41-6 42-6 51-6 52-6 3 4 5,5 7,5 955 1,8 41-8 42-8 51-8 52-8 2,2 3 4 5,5 710 1,7 61-6 62-6 63-6 10 13 15 970 61-8 62-8 63-8 7,5 10 13 …

4 / 6

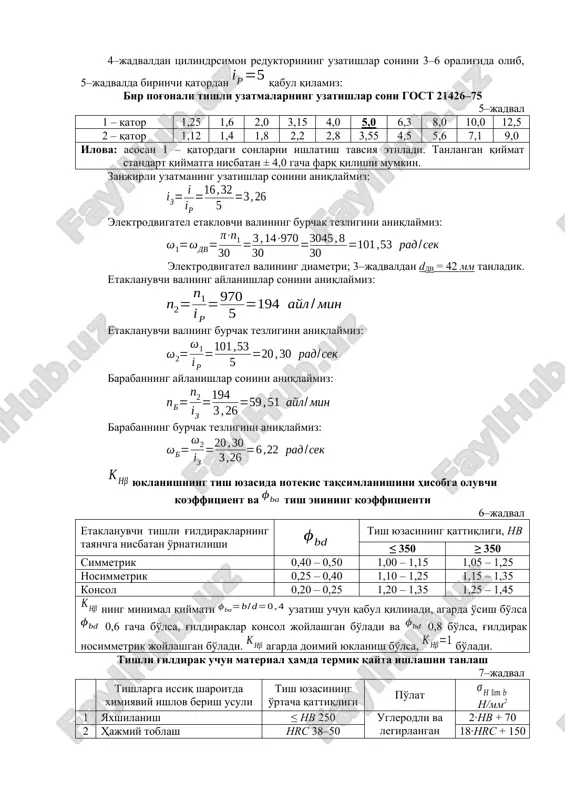

ari 4–jadval № uzatma turi uzatishlar soni № uzatma turi uzatishlar soni 1 tsilindrsimon 3 – 6 4 tasmali 3 – 6 2 konussimon 2 – 4 5 zanjirli 2 – 4 3 chervyakli 8 – 40 4–jadvaldan tsilindrsimon reduktorining uzatishlar sonini 3–6 oralig'ida olib, 5–jadvalda birinchi qatordan qabul qilamiz: bir pog'onali tishli uzatmalarning uzatishlar soni gost 21426–75 5–jadval 1 – qator 1,25 1,6 2,0 3,15 4,0 5,0 6,3 8,0 10,0 12,5 2 – qator 1,12 1,4 1,8 2,2 2,8 3,55 4,5 5,6 7,1 9,0 ilova: asosan 1 – qatordagi sonlarni ishlatish tavsiya etiladi. tanlangan qiymat standart qiymatga nisbatan ± 4,0 gacha farq qilishi mumkin. zanjirli uzatmaning uzatishlar sonini aniqlaymiz: elektrodvigatel etaklovchi valining burchak tezligini aniqlaymiz: elektrodvigatel valining diametri; 3–jadvaldan ddv = 42 mm tanladik. etaklanuvchi valning aylanishlar sonini aniqlaymiz: etaklanuvchi valning burchak tezligini aniqlaymiz: barabanning aylanishlar sonini aniqlaymiz: barabanning burchak tezligini aniqlaymiz: yuklanishning tish yuzasida notekis taqsimlanishini hisobga oluvchi …
