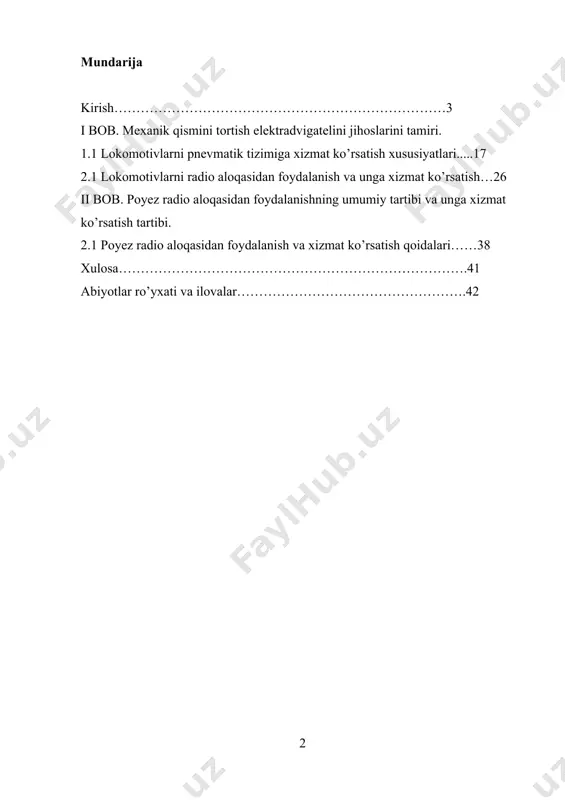

mundarija kirish…………………………………………………………………3 i bob. mexanik qismini tortish elektradvigatelini jihoslarini tamiri. 1.1 lokomotivlarni pnevmatik tizimiga xizmat ko’rsatish xususiyatlari.....17 2.1 lokomotivlarni radio aloqasidan foydalanish va unga xizmat ko’rsatish…26 ii bob. poyez radio aloqasidan foydalanishning umumiy tartibi va unga xizmat ko’rsatish tartibi. 2.1 poyez radio aloqasidan foydalanish va xizmat ko’rsatish qoidalari……38 xulosa…………………………………………………………………….41 abiyotlar ro’yxati va ilovalar…………………………………………….42 kirish elektr yuritma nazariyasida tez-tez foydalaniladigan asosiy tushunchalarga izoh berib o‘tamiz. elektr dvigatellar uchun o‘rnatilgan ish rejamida olingan w = f (m¶) bog‘lanish mexanik tavsif deb ataladi. ma’lumki, bunday funksional bog‘lanish elektr mashinasi dvigatel rejimida ishlagandagina mavjud bo‘ladi. bu rejimda yakorning aylanish tezligi ijrochi mexanizm tomonidan mashinaga qo‘yilayotgan reaktiv yuklama momentining funksiyasi bo‘lib qoladi. lekin elektr mashina tarmoqqa energiya berib tormozlash rejimida ishlayotganda, u generator rolini bajaradi. bu holda mustaqil o‘zgaruvchi sifatida, tashqi ta’sirlar o‘zgarishi natijasida o‘zgaradigan tezlik funksiyasi sifatida elektromagnit moment qaraladi. shunday qilib, amalda, dvigatelning ish rejimiga bog‘liq holda w = f (m¶) hamda m¶ …

2 / 42

arida mashina zanjirlarida qo‘shimcha qarshiliklar bo‘lmaganda va nominal ulanish sxemasida olinadi. dvigatelning qolgan hamma mexanik tavsiflari sun’iy deb ataladi. mexanik tavsifdan tashqari ko‘p hollarda w = f (i) bog‘lanishni ko‘rish qulay bo‘lib, bu yerda: i — yakor (rotor) toki. dvigatelning bunday tavsifi elektromexanik tavsif deb ataladi. qiyalik koeffitsiyenti b bilan tavsiflanadigan yuklama momenti tezlik o‘zgarishiga ko‘ra mexanik tavsiflari quyidagi to‘rt guruhga bo‘linadi: absolut qattiq tavsiflar (1- rasm, a dagi 1 tavsif) mos ravishda aylanma va ilgarilama harakat uchun: b = dw/dm ® 0; b = du/df ® 0, (1) bu yerda: dw = dw/wnom; dm = dm/mnom. sinxron dvigatellar absolut qattiq tavsifga ega bo‘ladi. bundan tashqari agar elektr dvigatel avtomatik boshqarish tizimining obyekti sifatida ishlatilsa, u holda o‘rnatilgan rejimda, bu dvigatel uchun absolut w = f (m) mexanik tavsifini olish mumkin. qattiq mexanik tavsif (1- rasm, a dagi 2 tavsif). bu tavsifga ega bo‘lgan yuritmalarda b 1—10% atrofida o‘zgaradi. bu …

3 / 42

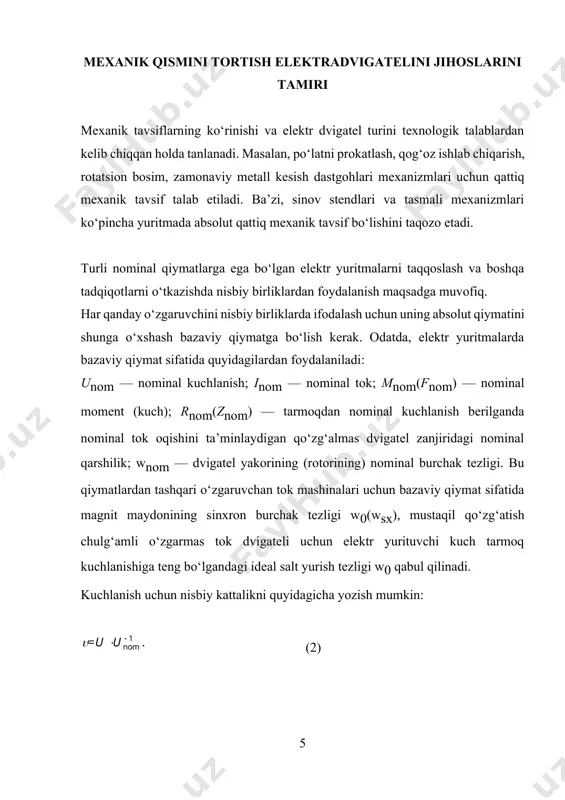

shga ega. shunday qilib, bu tavsiflar o‘zgaruvchan qiyalikka ega bo‘lgan tavsiflar deb yuritiladi. mexanik qismini tortish elektradvigatelini jihoslarini tamiri mexanik tavsiflarning ko‘rinishi va elektr dvigatel turini texnologik talablardan kelib chiqqan holda tanlanadi. masalan, po‘latni prokatlash, qog‘oz ishlab chiqarish, rotatsion bosim, zamonaviy metall kesish dastgohlari mexanizmlari uchun qattiq mexanik tavsif talab etiladi. ba’zi, sinov stendlari va tasmali mexanizmlari ko‘pincha yuritmada absolut qattiq mexanik tavsif bo‘lishini taqozo etadi. turli nominal qiymatlarga ega bo‘lgan elektr yuritmalarni taqqoslash va boshqa tadqiqotlarni o‘tkazishda nisbiy birliklardan foydalanish maqsadga muvofiq. har qanday o‘zgaruvchini nisbiy birliklarda ifodalash uchun uning absolut qiymatini shunga o‘xshash bazaviy qiymatga bo‘lish kerak. odatda, elektr yuritmalarda bazaviy qiymat sifatida quyidagilardan foydalaniladi: unom — nominal kuchlanish; inom — nominal tok; mnom(fnom) — nominal moment (kuch); rnom(znom) — tarmoqdan nominal kuchlanish berilganda nominal tok oqishini ta’minlaydigan qo‘zg‘almas dvigatel zanjiridagi nominal qarshilik; wnom — dvigatel yakorining (rotorining) nominal burchak tezligi. bu qiymatlardan tashqari o‘zgaruvchan tok mashinalari uchun …

4 / 42

itta fazasining nominal qarshiligini statorni nominal kuchlanish va chastotaga ega bo‘lgan tarmoqqa ulab olinadi. bu holda rotor zanjiriga shunday qarshilik ulash kerakki, u rotor qo‘zg‘almas bo‘lganda hamda fazalari «yulduzcha» usulida ulanganda, nominal tok oqib o‘tishini ta’minlaydigan bo‘lsin, ya’ni , (6) bu yerda: e2 nom — ochiq qo‘zg‘almas rotordagi nominal eyk: i2 nom — rotorning nominal toki. rotor induktivligini yanada aniqroq hisobga olish uchun (6) tenglamani quyidagi ko‘rinishda yozish mumkin: r2 nom= (0,98yo0,99)z2 nom. (7) agar dvigatel rotori «uchburchak» usulda ulangan bo‘lsa (6) formula bo‘yicha «yulduz» usulida ulangan rotorning fazasiga ekvivalent bo‘lgan qarshilik hisoblanadi. u holda «uchburchak» bo‘yicha ulangan rotor fazasi qarshiligini quyidagi formula bo‘yicha aniqlaymiz: r2d = 3r2e. (8) momentning nisbiy qiymati quyidagi formula bilan aniqlanadi: (9) bu yerda: — mashina o‘qidagi moment yoki elektromagnit momentning nominal qiymati. dvigatelning elektromagnit momenti uning o‘qidagi momentdan yuzaga kelgan uyurma tok, gisterezis, ventilyatsiya, podshipnik va cho‘tkalardagi ishqalanishlar bilan bog‘liq bo‘lgan isroflar kuzatiladi. shuning …

5 / 42

ining ifodasini aylanayotgan mashinaning yakor zanjiridagi elektr yurituvchi kuchlarining muvozanatidan kelib chiqqan holda aniqlaymiz: ut = e + ir + dur, (13) bu yerda: ut — ta’minot tarmog‘i kuchlanishi, v; dur — cho‘tkalardagi kuchlanish tushishi, v. eyk va dvigatelning elektromagnit momentining qiymati quyidagicha aniqlanadi: (14) (15) bu yerda: n — yakor chulg‘amidagi aktiv o‘tkazgichlar soni; a — yakor chulg‘ami parallel shoxchalari soni; f — bitta qutbning magnit oqimi, vb; w — yakorning burchak tezligi, 1/s; i — yakor toki, a; r — yakor zanjiri qarshiligi, w. u bilan yakorga berilayotgan kuchlanishni belgilaymiz va uni tarmoq kuchlanishi ut va dushch ning ayirmasiga teng deb hisoblaymiz. bundan tashqari yakor qarshiligi rya va yakor zanjiri qarshiligi r bir-biridan farq qiladi. bunda r qo‘shimcha qarshiliklar va yakor qarshiligining yig‘indisiga teng. (14) va (15) tenglamalarga ko‘ra e va m parametrlar si birliklar tizimida olinadi, u holda ce = cm = pn(2pa)-1. agar dvigatel yakorining burchak …
